OK1012A-C开发板

CPU:LS1012A

架构:Cortex-A53

主频:1GHz

内存:512MB DDR3L

ROM:16MB QSPI NorFlash,8GB eMMC

系统:Ubuntu-18.04.1,OpenWrt v18.06.0-rc2


规格参数

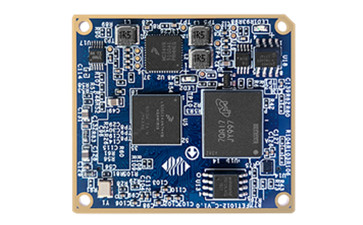

FET1012A-C核心板基础参数
CPU NXP LS1012A
架构 Cortex-A53 主频 ≤1GHz
RAM 512MB DDR3L ROM 8GB eMMC ;16MB QSPI NorFlash
OS Ubuntu/OpenWrt 工作电压 4.2V供电
接口方式 超薄板对板连接器
工作温度 -40℃~ +80℃ 机械尺寸 45mm*40mm
FET1012A-C核心板功能参数
功能 数量 参数
Ethernet ≤2 CPU支持1个RGMII接口,最高支持1Gbps
通过SerDes最多可以配置出2个SGMII,最高支持2.5Gbps
CPU具备2个MAC,最多支持2个原生网口。
PCIe2.0 ≤1 最高支持速率5Gbps
SATA3.0 ≤1 最高支持速率6Gbps
USB3.0 1 最高支持速率5Gbps
QSPI 1 为核心板QSPI nor flash下载程序接口
SAI ≤5 同步音频接口
UART ≤2
IIC 1
SDHC ≤2 其中一路已用作板载EMMC使用
JTAG 1 支持NXP官方 CodeWarrior TAP调试器

注1:SGMII、PCIe、SATA共用SerDes,可配置多种方案,飞凌默认配置方案为SGMII(1G)+PCIex1+SATA3.0,其它配置方案详见下表:


SerDes
1 2 3
Unused PCI Express(x1)
sg.m1(2.5G) sg.m2(2.5G) SATA
Unused SATA
sg.m1(1G) PCI Express(x1) SATA
sg.m1(1G) sg.m2(1G) PCI Express(x1)
sg.m1(2.5G) sg.m2(2.5G) PCI Express(x1)
sg.m1(2.5G) sg.m2(1G) PCI Express(x1)
TX_CLK PCI Express(x1) SATA
sg.m1(1G) TX_CLK PCI Express(x1)
TX_CLK sg.m2(1G) PCI Express(x1)
OK1012A-C开发板参数
功能 数量 参数
USB 3.0 1 最高支持速率5G
Ethernet 2 SGMII/RGMII,10/100/1000Mbps自适应,RJ-45接口
TF Card 1 兼容SD、SDHC和SDXC(UHS-I)
SATA 1 最高支持速率6G
RTC 1 板载CR2032电池
PCIe 1 font-size: 14px;">最高支持速率5G,已适配RTL8111千兆网模块和WLE900VX双频WIFI模块
UART Debug 1 调试串口,RS232电平,DB9接口;
JTAG 1 支持NXP官方 CodeWarrior TAP调试器


规格参数


Linux Ubuntu
交叉编译器 aarch64-linux-gnu-gcc Ubuntu/Linaro 7.3.0-16ubuntu3~18.04, glibc-2.27, binutils-2.30-0, gdb-8.1
烧写方式 支持专用硬件工具烧写QSPI Flash
支持优盘整机烧写
UBoot 版本Uboot-2018.03
支持设备树
支持网络TFTP NFS下载
支持优盘、eMMC、TF卡、QSPI Flash等块设备访问
支持Linux内核网络MAC设置、保存
Linux内核 版本: Linux-4.14.47
文件系统 EXT4/NFS/FAT32等格式的文件系统
eMMC驱动 HS200高速模式
TF卡驱动 DDR50高速模式
看门狗驱动
RTC驱动 Rx8010
IO驱动
QSPI驱动 支持四线模式高速读写
PCIE驱动

支持WLE900VX 双频WIFI模块

支持RTL8111F千兆以太网模块

USB 3.0 支持优盘,USB Hub,USB键鼠等
TMU驱动 LS1012内部温度传感器
串口驱动
以太网络,(1000/100/10Mbps)
SATA驱动 支持机械硬盘等SATA设备
Ubuntu文件系统 版本:ubuntu-18.04.1
Samba资源共享服务
Lighttpd轻量网站服务
Docker容器
LXC虚拟技术
QEMU开源机器仿真器
OP-TEE OS
OpenSSL加密
IPSEC


Linux OpenWrt
Linux内核 版本:Linux- 4.9.111
Openwrt系统 版本:v18.06.0-rc2(内核版本4.9.111)
资源包及版本 ath10k-firmware-qca988x_2018-04-19-71e50312-1
base-files_190-r7141-e4d0ee5af5
block-mount_2018-04-16-e2436836-1
busybox_1.28.3-4
dnsmasq_2.80test2-3
dropbear_2017.75-5
ethtool_4.15-1
firewall_2018-05-14-b45e162e-1
fstools_2018-04-16-e2436836-1
fwtool_1
hostapd_2018-04-09-fa617ee6-5
hostapd-common_2018-04-09-fa617ee6-5
iperf_2.0.10-1
iperf3_3.5-1
iw_4.14-1
jshn_2018-04-12-6eff829d-1
jsonfilter_2018-02-04-c7e938d6-1
kernel_4.9.111-1-ced49591dc966c9bc9acb816df322464
kmod-ath10k_4.9.111+2017-11-01-9
kmod-ath_4.9.111+2017-11-01-9
kmod-cfg80211_4.9.111+2017-11-01-9
kmod-dma-buf_4.9.111-1
kmod-input-core_4.9.111-1
kmod-ipt-conntrack_4.9.111-1
kmod-ipt-core_4.9.111-1
kmod-ipt-nat_4.9.111-1
kmod-mac80211_4.9.111+2017-11-01-9
kmod-nf-conntrack_4.9.111-1
kmod-nf-conntrack6_4.9.111-1
kmod-nf-ipt_4.9.111-1
kmod-nf-nat_4.9.111-1
kmod-nf-reject_4.9.111-1
kmod-nls-base_4.9.111-1
kmod-ppfe_4.9.111-1
kmod-scsi-core_4.9.111-1
kmod-usb3_4.9.111-1
kmod-usb-core_4.9.111-1
kmod-usb-dwc3_4.9.111-1
kmod-usb-storage_4.9.111-1
kmod-video-core_4.9.111-1
kmod-video-uvc_4.9.111-1
kmod-video-videobuf2_4.9.111-1
layerscape-ppa-ls1012ardb_2018-01-18-cd295be2-1
layerscape-ppfe_2017-12-05-848002fe-1
libblobmsg-json_2018-04-12-6eff829d-1
libc_1.1.19-1
libgcc_7.3.0-1
libip4tc_1.6.2-1
libip6tc_1.6.2-1
libiwinfo_2018-02-15-223e09bf-1
libiwinfo-lua_2018-02-15-223e09bf-1
libjpeg_9a-1
libjson-c_0.12.1-1
libjson-script_2018-04-12-6eff829d-1
liblua_5.1.5-1
liblucihttp_2018-05-18-cb119ded-1
liblucihttp-lua_2018-05-18-cb119ded-1
libnl-tiny_0.1-5
libpthread_1.1.19-1
libubox_2018-04-12-6eff829d-1
libubus_2018-01-16-5bae22eb-1
libubus-lua_2018-01-16-5bae22eb-1
libuci_2018-03-24-5d2bf09e-1
libuclient_2017-11-02-4b87d831-1
libxtables_1.6.2-1
logd_2018-02-14-128bc35f-2
lua_5.1.5-1
luci-app-firewall_git-18.196.56128-9112198-1_all
luci-app-mjpg-streamer_git-18.196.56128-9112198-1_all
luci-app-samba_git-18.196.56128-9112198-1_all
luci-base_git-18.196.56128-9112198-1
luci_git-18.196.56128-9112198-1_all
luci-i18n-base-en_git-18.196.56128-9112198-1_all
luci-i18n-base-zh-cn_git-18.196.56128-9112198-1_all
luci-i18n-firewall-en_git-18.196.56128-9112198-1_all
luci-i18n-firewall-zh-cn_git-18.196.56128-9112198-1_all
luci-i18n-mjpg-streamer-zh-cn_git-18.196.56128-9112198-1_all
luci-i18n-samba-en_git-18.196.56128-9112198-1_all
luci-i18n-samba-zh-cn_git-18.196.56128-9112198-1_all
luci-lib-ip_git-18.196.56128-9112198-1
luci-lib-jsonc_git-18.196.56128-9112198-1
luci-lib-nixio_git-18.196.56128-9112198-1
luci-mod-admin-full_git-18.196.56128-9112198-1
luci-proto-ipv6_git-18.196.56128-9112198-1_all
luci-proto-ppp_git-18.196.56128-9112198-1_all
luci-theme-bootstrap_git-18.196.56128-9112198-1_all
luci-theme-freifunk-generic_git-18.196.56128-9112198-1_all
luci-theme-material_git-18.196.56128-9112198-1_all
luci-theme-openwrt_git-18.196.56128-9112198-1_all
mjpg-streamer_r182-10
mtd_21
netifd_2018-05-30-a580028d-1
openwrt-keyring_2018-05-18-103a32e9-1
opkg_2017-12-07-3b417b9f-2
procd_2018-03-28-dfb68f85-1
rcw-layerscape-ls1012ardb_2017-11-19-bf3ae3cb-1
rpcd_2018-05-13-82062195-1
rpcd-mod-rrdns_20170710
samba36-server_3.6.25-10
ubi-utils_2.0.2-1
ubox_2018-02-14-128bc35f-2
ubus_2018-01-16-5bae22eb-1
ubusd_2018-01-16-5bae22eb-1
uci_2018-03-24-5d2bf09e-1
uclibcxx_0.2.4-3
uclient-fetch_2017-11-02-4b87d831-1
uhttpd_2018-06-26-796d42bc-1
uhttpd-mod-ubus_2018-06-26-796d42bc-1
usign_2015-07-04-ef641914-1
wireless-regdb_2017-10-20-4343d359
wpa-supplicant_2018-04-09-fa617ee6-5





资料下载


产品选型手册: 【产品选型手册】飞凌嵌入式全线产品手册


产品手册: FET1012A-C开发板 用户手册




NXP软件资源ASK推荐


ASK是NXP提供的一个基于OpenWRT系统的宽带路由器应用解决方案工具包,利用LS1012A处理器中的包加速器,并在ARM核心负载低于5%的情况下提供线速性能。

LS1012A ASK点击下载: NXP Special Single Chip Hardware Speeds Router/Switch Software
