就在今天,飞凌嵌入式OK3588-C开发板正式发售!真8K、6TOPS算力、四屏异显、丰富的用户资料......多重优势为您带来更优质的体验!点击下方图片进入飞凌嵌入式RK3588产品页查看详情。

⬇⬇⬇

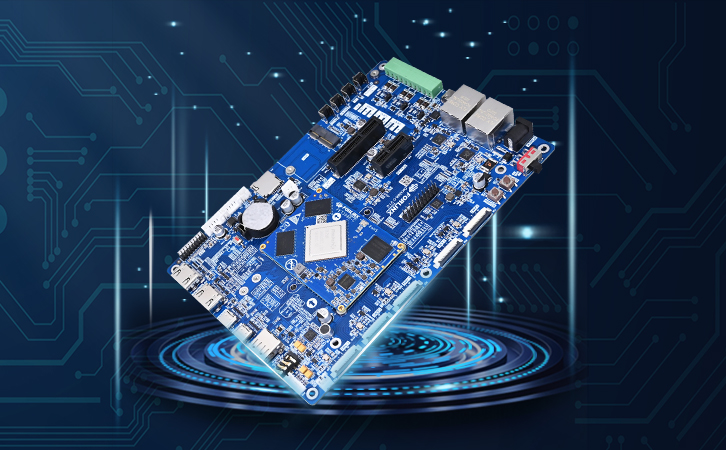

RK3588开发板

OK3588-C开发板基于Rockchip旗舰级AIoT处理器RK3588设计开发,先进的8nm制程工艺、Big.Little大小核架构以及L3缓存的加入都极大提升了它的大数据处理能力,同时还配备了丰富的高速数据通讯接口,满足用户的多样化需求。对于一款强大的产品而言,具有丰富齐全的功能配置是必备素质,那接下来就让我们走近OK3588-C开发板,近距离地了解它丰富的功能接口。

1. 功能接口齐全

RK3588开发板接口图

OK3588-C开发板接口图(正面)

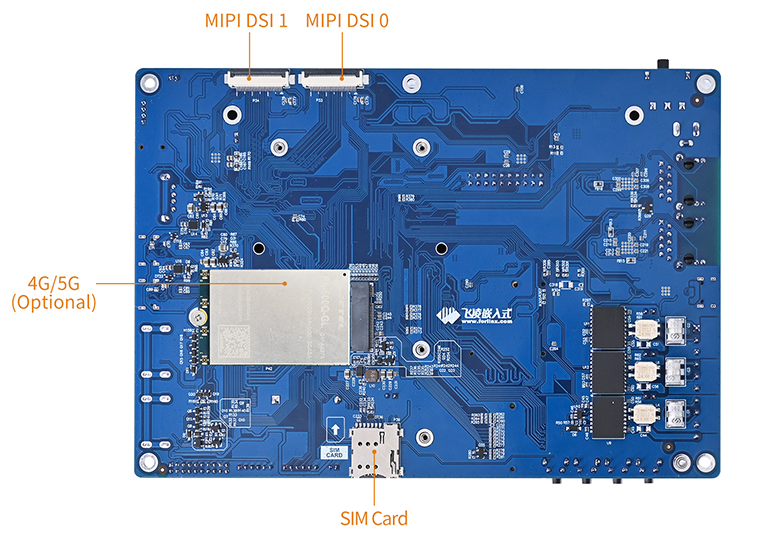

RK3588开发板接口图背面

OK3588-C开发板接口图(反面)

通过接口图可以看到,飞凌嵌入式OK3588-C开发板引出的接口资源十分丰富,为客户的开发和测试提供了极大便利。并且OK3588-C开发板经由严苛测试,能够为客户的高端应用提供稳定的性能支撑。

2. 板对板连接器

飞凌嵌入式OK3588-C开发板采用了核心板+底板的分体式结构,通过4个100Pin的板对板连接器进行连接,并将核心板的全部功能以极为便利的方式引出,在保证信号完整引出的前提下还在每一对差分信号之间隔了1个GND引脚

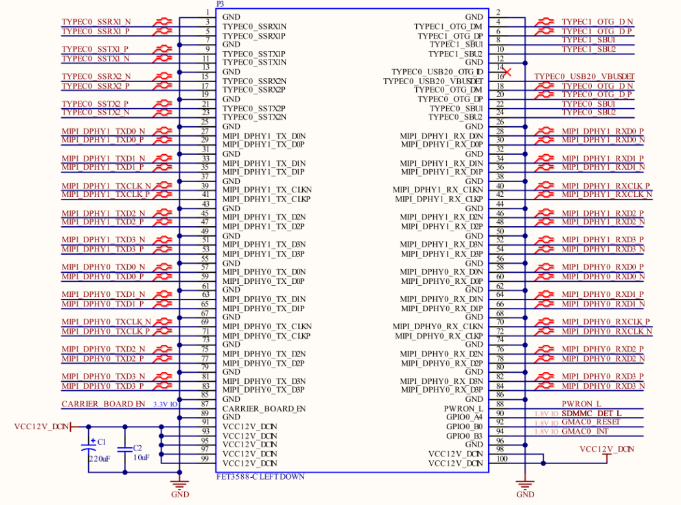

RK3588连接器形式

这样的设计可以有效保证高速差分信号在传输过程中的信号质量,同时也让工程师在自己设计底板时布线更方便,做出的产品稳定性会更有保障。

3. 多路摄像头接口

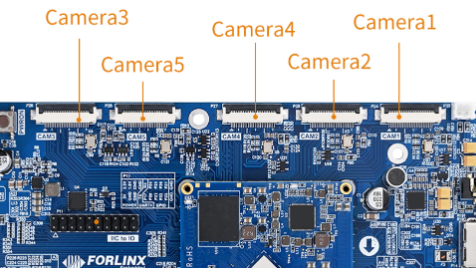

rk3588摄像头

我们在OK3588-C开发板的正面可以看到5个FPC排线座,这五个排线座是摄像头接口,并且在板边引出,也就意味着可以同时连接5路摄像头。充裕的摄像头资源可以让用户的开发或学习过程都更加便利。

4. PCIe接口提升扩展性

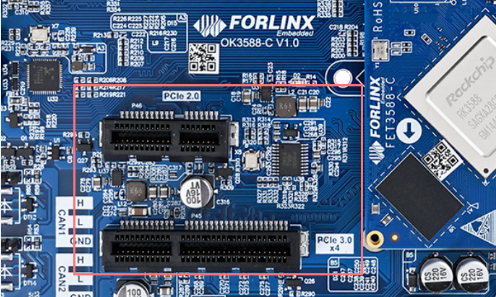

rk3588 PCIE扩展

在FET3588-C核心板的旁边有两个黑色的底座,分别是PCIe3.0和PCIe2.0接口。PCIe的引出大大提高了开发板的可扩展性,在实际开发过程中,当用户需要用到OK3588-C开发板没有引出的功能时,就可以通过PCIe接口扩展出自己需要的功能了。

5. 丰富的显示接口

出众的显示能力也是OK3588-C开发板的一大亮点。多种显示接口、支持四屏异显、最高7680x4320@60Hz的显示输出等特点,都表现出它显示能力的卓越。

RK3588显示接口

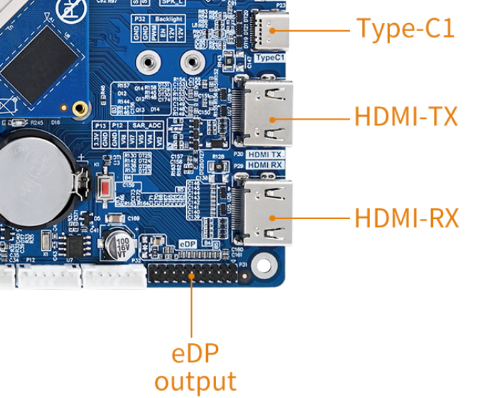

在OK3588-C开发板的正面,可以看到2路HDMI接口,这两个接口分别是HDMI的输入和输出接口,飞凌还贴心地做了静电防护设计;在HDMI接口的下方有两排排针,是1路eDP的输出接口;由于开发板体积小巧紧凑,DP接口则与USB3.1 Gen1复用,并通过Type-C接口引出。来到开发板的背面,还有2路MIPI-DSI视频输出接口。

(FET3588-C核心板还支持最高8bit RGB格式的BT.1120显示输出,数据速率可达150MHz,通过客户自己设计的底板即可引出。)

6. 更稳定的RS485&CAN总线

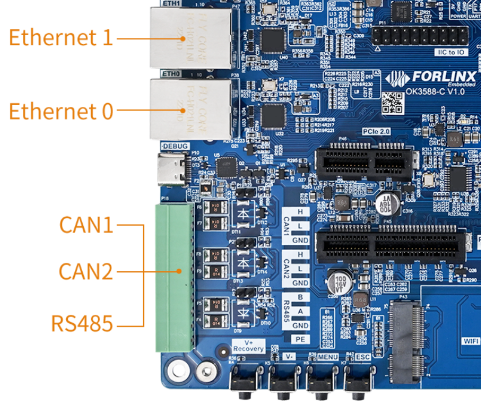

rk3588的RS485和CAN接口

在OK3588-C开发板两路千兆网口以及DEBUG调试串口的下方,可以看到RS485和CAN总线接口。在正面看起来虽然平平无奇,但在开发板背面其实暗藏玄机——RS485和CAN接口都采用了隔离防护电路,既可以保证开发板在复杂环境下的稳定工作,同时也让二次开发的工程师设计防护电路时更加便利。

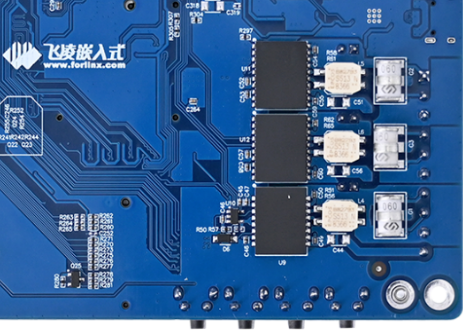

rk3588的RS485和CAN接口都采用了隔离防护电路

7. 无线通信模块

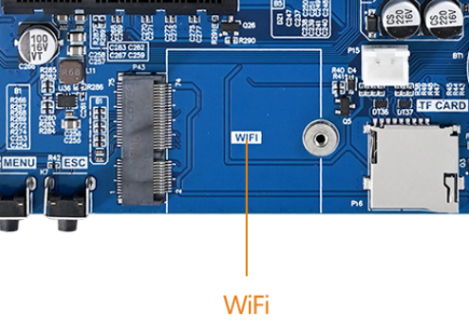

在WiFi和蓝牙功能方面,OK3588-C开发板支持M.2封装的WiFi&BT模块并且支持WiFi6 SU和MU-MIMO+Bluetooth 5.3,同样也支持M.2封装的4G/5G模块。


rk3588 wifi

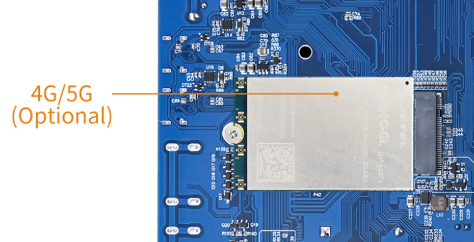

rk3588 4G/5G模块

8. 总结

通过以上介绍,相信大家都能感受到飞凌嵌入式OK3588-C开发板在功能接口丰富程度以及稳定性上的优异表现。飞凌嵌入式与瑞芯微有着多年深度且密切的合作,除了最新上市的 RK3588,飞凌嵌入式也曾推出搭载了RK3568RK3399处理器的核心板以及开发板产品,并得到客户的广泛认可。

OK3588-C开发板现已正式发售,点击左侧在线客服咨询。
