一、RK3588处理器是一款什么芯片？
RK3588 是一款采用ARM 架构的通用型SoC，集成了四核Cortex-A76 和四核Cortex-A55 CPU 的典型大小核架构，GPU 搭载了G610 MP4 GPU 能流畅运行复杂的图形处理，嵌入式 3D GPU 使 RK3588 完全兼容 OpenGLES 1.1、2.0 和 3.2，OpenCL 最高 2.2 和 Vulkan1.2。带有 MMU 的特殊 2D 硬件引擎将最大化显示性能并提供非常流畅的操作。以及6 TOPs 算力的NPU 赋能各类AI 场景，给复杂场景的本地离线AI 计算、复杂视频流分析等应用提供了各种可能。内置多种功能强大的嵌入式硬件引擎，支持8K@60fps 的H.265 和VP9 解码器、8K@30fps 的H.264 解码器和4K@60fps 的AV1 解码器；支持8K@30fps 的H.264 和H.265 编码器，高质量的JPEG 编码器/解码器，专门的图像预处理器和后处理器。
RK3588 还引入了新一代完全基于硬件的最大4800 万像素ISP（图像信号处理器），实现了许多算法加速器，如HDR、3A、LSC、3DNR、2DNR、锐化、dehaze、鱼眼校正、伽马校正等，在图形后期处理方面拥有广泛应用。RK3588 集成了瑞芯微新一代NPU 处理器，可支持 INT4/INT8/INT16/FP16 混合算，其强大的兼容性，可以轻松转换基于TensorFlow / MXNet/PyTorch/Caffe 等一系列框架的网络模型。RK3588 具有高性能的 4 通道外部存储器接口（LPDDR4/LPDDR4X/LPDDR5），能够支持苛刻的存储器带宽。

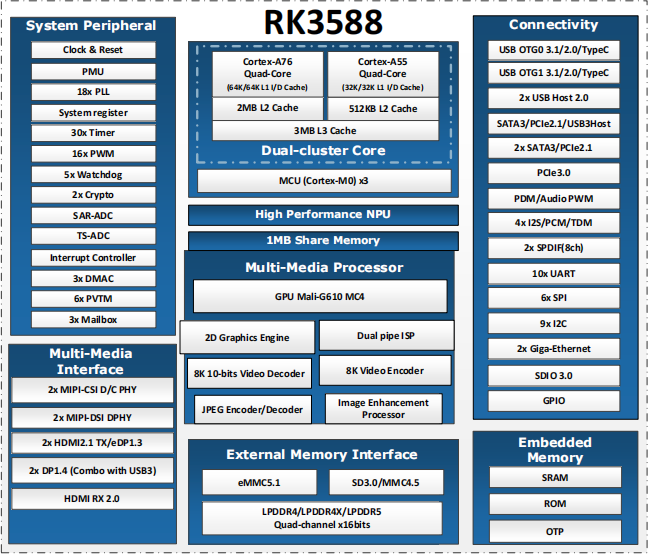

RK3588 应用处理器框图
二、RK3588处理器优点

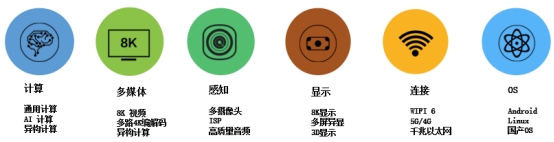

1、计算方面：RK3588集成了四核ACortex-A76和四核Cortex-A55，G610 MP4图形处理器，以及单独的NEON协处理器。集成瑞芯微自研的第三代NPU，算力高达6TOPS，可满足大多数人工智能模型的算力需求。
2、感知方面：支持多摄像头输入、ISP3.0、高质量音频；
3、显示方面：支持多屏显示、8K高画质、3D显示等；
4、视频处理方面：支持8k视频和多路4k编解码；
5、通讯方面：支持多路PCIe2.0和PCIe3.0、USB3.0、千兆以太网等高速接口；
6、操作系统方面：目前已经支持Android12、后续会陆续开发Linux和国产OS；
三、 FET3588-C核心板介绍

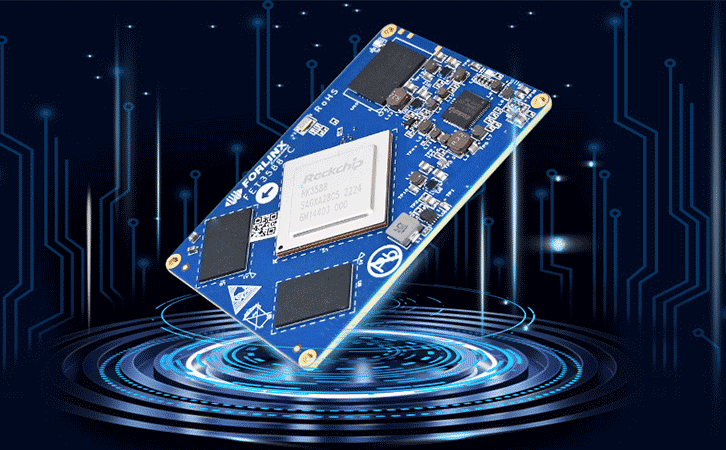

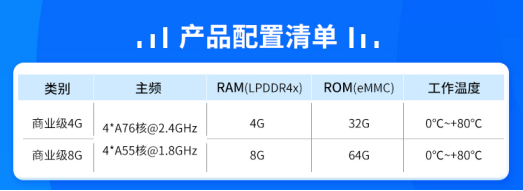

先了解一下飞凌这款基于瑞芯微RK3588设计的FET3588-C核心板的配置情况。rk3588产品价格情况，您可咨询飞凌嵌入式在线客服人员索取批量价格清单。（点我获取）
那么这块一经发布就备受瞩目的RK3588核心板到底表现怎么样？有哪些优势？接下来让我们细细了解。
FET3588-C核心板继承了RK3588处理器的全部优势，真8K、6TOPS算力、四屏异显......本次就不在赘述， 主要从结构和硬件设计两方面介绍一下核心板优势
1、结构方面：

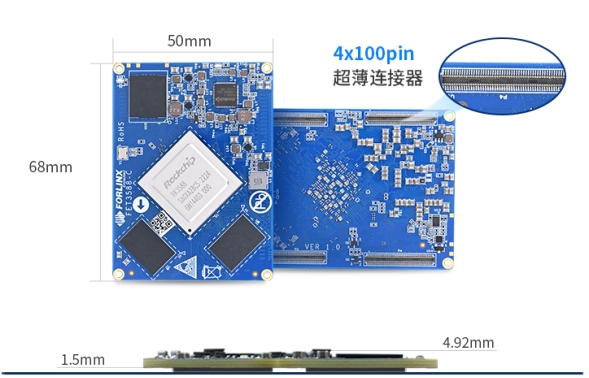

（1）核心板尺寸50mm x 68mm小于市面上大部分rk3588核心板；
（2）采用100pin超薄连接器实现核心板与底板连接，连接器合高1.5mm，极大的缩小了核心的厚度；核心板的四角预留了四个直径2.2mm 的安装孔，产品使用在震动环境的客户可以安装固定螺丝，提高产品连接的可靠性。
2、核心板硬件设计方面：
（1）核心板采用12V供电，更高的供电电压不光能提升供电功率上限，也能减小线路损耗。确保飞凌核心板可以满负荷长时间稳定运行。电源采用RK单PMIC的方案，支持动态调频等。
（2）核心板选用4片100pin连接器，共计400个引脚；CPU的所有可引出的功能全部引出，且高速信号的地回路引脚充足，电源供电及回路引脚充足，确保信号完整性和电源完整性。
（3）核心板默认内存配置支持4GB/8GB（最高可支持32GB）LPDDR4/LPDDR4X-4266；默认存储配置支持32GB/64GB（可选配更大的存储）eMMC；
（4）核心板和底板的各个接口信号以及电源都经过严格测试，确保信号质量良好、电源文波在规定范围内
（5）PCB layout：飞凌采用顶层-GND-POWER-底层，保证了信号的连续性与稳定性。
四、FET3588-C核心板性能参数
• 系统主频
|
名称 |
规格 |
说明 |
|||
|
|
最小 |
典型 |
最大 |
单位 |
|
|
系统主频Arm Cortex-A76 |
- |
- |
2400 |
MHz |
- |
|
系统主频Arm Cortex-A55 |
- |
- |
1800 |
MHz |
|
|
系统主频ArmCortex-M0 |
- |
- |
- |
- |
- |
• 供电参数
|
参数 |
引脚标号 |
规格 |
说明 |
|||
|
|
|
最小 |
典型 |
最大 |
单位 |
|
|
主电源电压 |
12V |
11.5 |
12 |
12.5 |
V |
- |
• 工作环境
|
参数描述 |
规格 |
说明 |
||||
|
|
|
最小 |
典型 |
最大 |
单位 |
|
|
工作温度 |
工作环境 |
0 |
25 |
80 |
℃ |
商业级 |
|
存储环境 |
-40 |
25 |
+125 |
℃ |
||
|
湿度 |
工作环境 |
10 |
- |
90 |
％RH |
无凝露 |
|
存储环境 |
5 |
- |
95 |
％RH |
||
• 核心板接口速度
|
参数 |
规格 |
说明 |
|||
|
|
最小 |
典型 |
最大 |
单位 |
|
|
串口通讯速度 |
- |
115200 |
4M |
bps |
- |
|
- |
- |
50 |
MHz |
- |
|
|
I2C通讯速度 |
- |
100 |
400 |
Kbps |
- |
|
USB3.0接口速度 |
- |
- |
5 |
Gbps |
- |
|
USB2.0接口速度 |
- |
- |
480 |
Mbps |
- |
|
CAN通讯速度 |
- |
- |
1 |
Mbps |
- |
|
PCIe2.1 |
- |
- |
5 |
Gbps |
- |
|
PCIe3.0 |
- |
- |
8 |
Gbps |
- |
五、OK3588-C 开发板Android 系统整机功耗表
瞬时峰值
|
硬件条件 |
测试项目 |
供电电压（V） |
工作电流(mA） |
|
|
|
|
|
瞬时峰值 |
稳定值 |
|
开发整板 |
待机功耗 |
12 |
700 |
280 |
|
单核心板 |
待机功耗 |
12 |
480 |
91 |
|
安兔兔跑分 |
12 |
550 |
480 |
|
注：
1、峰值电流:启动过程中的最大电流值；
2、稳定值电流:启动后停留在开机界面时的电流值。
六、RK3588核心板硬件设计说明
FET3588-C 核心板已经将电源、存储电路集成于一个小巧的模块上，所需的外部电路非常简洁，构成一个最小系统只需要电源、启动配置即可运行，如下图所示：
最小系统包括核心板供电电源，系统烧写电路，以及调试串口电路。最小系统原理图可以参见《OK3588-C_硬件手册》。不过一般情况下，除最小系统外建议连接上一些外部设备，例如调试串口，否则用户无法判断系统是否启动。做好这些后，再在此基础上根据飞凌提供的RK3588核心板默认接口定义来添加用户需要的功能。
七、RK3588底板硬件设计指南
飞凌嵌入式OK3588-C开发板引出的接口资源十分丰富，为客户的开发和测试提供了极大便利。并且OK3588-C开发板经由严苛测试，能够为客户的高端应用提供稳定的性能支撑。
飞凌嵌入式OK3588-C开发板引出的接口资源十分丰富，为客户的开发和测试提供了极大便利。并且OK3588-C开发板经由严苛测试，能够为客户的高端应用提供稳定的性能支撑。为了方便用户二次开发，飞凌贴心准备了一份rk3588硬件设计指南，将rk3588设计过程中可能踩得坑注明出来，希望让用户的研发过程更简单、更高效，让客户的产品更智能、更稳定。由于篇幅有限，仅列出几个接口设计的指南，详细资料您可以联系在线客服索取《OK3588-C_硬件手册》（ 点我获取）
•底板电源
1、客户自行设计时，务必保证电源的上电时序；
2、升降压芯片的器件选型及外部布局需要参考对应的芯片手册，确保良好的电源回路。
•DEBUG
1、为方便后期调试，请用户在自行设计底板时将此调试串口引出；
2、建议保留 Q1、Q2，这样能有效防止核心板未上电时，U5 电流用过 UART2_TX/RX 回流到 CPU 中，影响启动，甚至造成损坏。
•TF Card
1、TF 卡供电电源需要受控，参考底板电路；
2、阻抗要求： 单端 50ohm；
•SATA3.0 电路
1、Slot 设计时，外围电路及电源需要满足Spec 要求；
2、SATA 接口的 TXP/N，RXP/N 差分信号上串接的 10nF 交流耦合电容，AC 耦合电容建议使用 0201 封装，更低的 ESR 和 ESL，也可减少线路上的阻抗变化；
3、eSATA 接口座子所有信号都必须增加 ESD 器件，布局时靠近座子放置，ESD 寄生电容不得超过 0.4pF；
•Ethernet 电路
1、在 RGMII 模式下，RK3588 芯片内部 TX/RX 时钟路径集成了 delayline，支持调整；参考图默认配置是：
TXCLK 与 data 之间时序由 MAC 来控制，RXCLK 与 data 之间时序由 PHY 来控制（如使用 RTL8211F/FI 即 RXCLK
默认开启2nS delay，其它 PHY 要注意这个配置）；
2、GMAC0 接口电平仅支持 1.8V，GMAC1 接口电平默认为 3.3V（如必须要改成 1.8V，请联系飞凌），需要注意PHY 芯片 RGMII 信号电源域供电电压是否和 GMACx 接口电平匹配；
3、Ethernet PHY 的 Reset 信号需要用 GPIO 来控制，GPIO 的电平必须和PHY IO 电平匹配，靠近 PHY 管脚必须增加 100nF 电容，加强抗静电能力，注意：RTL8211F/FI 的复位管脚只支持 3.3V 电平；
4、TXD0-TXD3，TXCLK，TXEN 需在 FET3588 端预留串接 0ohm 电阻，根据实际情况有条件提高信号质量；
5、RXD0-RXD3，RXCLK，RXDV 需在 PHY 端串接 22ohm 电阻，以提高信号质量；
6、PHY 使用外置晶体时，晶体电容请根据实际使用的晶体的负载电容值选择，控制频偏在±20ppm；
7、RTL8211F/FI 的 RSET 管脚外接电阻为 2.49K ohm 精度为 1%，不得随意修改；
8、MDIO 必须外部加上拉电阻，推荐 1.5-1.8Kohm，上拉电源必须和 IO 电源保持一致；
9、PCB Layout 需要保证 RGMII 信号参考平面完整，需要保证PHY 芯片外围电源参考平面完整；
10、等长要求：RGMII 的接收和发送可分组等长，等长要求≤12.5mil；
11、阻抗要求：单端 50ohm；
篇幅有限，仅列出RK3588底板设计时的几个接口的注意事项，飞凌嵌入式针对与RK3588系列提供了丰富完备的开发资料和工具，包括RK3588原理图、常用工具、软件源码、开发环境、测试例程、芯片数据手册等。为了方便用户对rk3588进行二次开发，飞凌嵌入式也精心准备了丰富的使用资料，包括软件手册、硬件手册、编译手册、应用笔记、常见QA问答手册、引脚复用及引脚功能对照表等。您可以联系飞凌嵌入式在线客服索取（ 点我获取）
八、目标应用
RK3588的应用方向十分广泛，具体涵盖了信息发布终端、智能座舱、智慧大屏、AR/VR、边缘计算、高端IPC智能NVR、高端平板、ARM PC、边缘计算、可视化网关等诸多产品应用方向。
