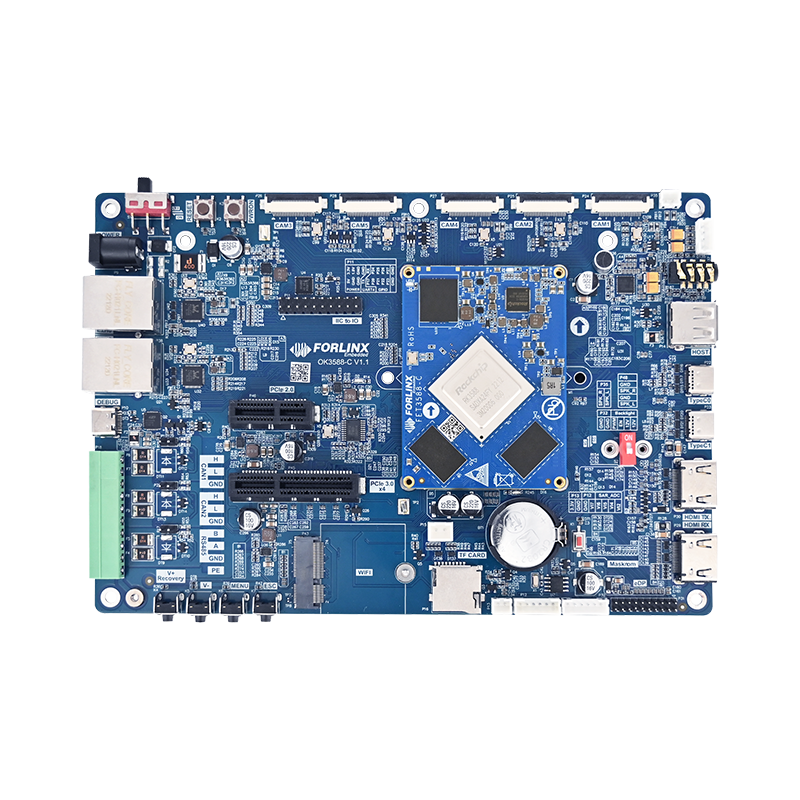

OK3588-C开发板

Rockchip旗舰级RK3588处理器

4核Cortex-A76+4核Cortex-A55架构

瑞芯微自研三核NPU6TOPS算力加持

丰富的高速数据通讯接口

多重防护设计,产品稳定可靠

CPU:RK3588
架构:4*A76+4*A55
主频:A76@2.4GHz,A53@1.8GHz
内存:4GB/8GB LPDDR4x
ROM:32GB/64GB eMMC
系统:Android,Ubuntu*,Linux*,国产OS*

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比
  • 国芯之光 品质之选

    飞凌嵌入式OK3588-C开发板基于Rockchip新一代旗舰 RK3588处理器开发,采用核心板+底板的分体式设计,将FET3588-C核心板的全部功能引脚以最便利的方式引出,并针对不同的功能做了深度优化,方便用户二次开发的同时简化用户设计,为您的项目评估提供良好的评估及设计依据。 支持8K超清显示,四屏异显,配备丰富的高速数据通讯接口,满足用户多样化需求;本产品经由严苛测试,可为您的高端应用提供稳定性能支撑。

    rk3588 处理器设计开发板

    新一代旗舰AIoT国产芯

    作为8K时代的首款通用型SoC,RK3588在整数运算、浮点运算、内存、整体性能、功耗及核心面积等方面都进行了重大改进,先进的8nm制程工艺及Big.Little大小核架构以及L3缓存的加入都极大提升了大数据处理能力。

    rk3588与rk3399性能对比

    6 TOPS算力加持 赋能人工智能应用

    内置瑞芯微自研三核NPU,可协同或独立工作,从而灵活分配算力,避免冗余,综合算力可达6TOPS;引入INT4/INT8/INT16/FP16混合运算,MAC利用率提升28%以上同时升级2.0 RKNN TOOLkit2套件,具备强大兼容性,满足绝大多数终端设备边缘计算需求。

    rk3588算力6TOPS

    8K显示+8K解码器 真8K体验

    RK3588支持8K显示输出,并采用瑞芯微第四代最新编解码技术,真8K,图像超清晰、细节更丰富;除支持主流的8K@60fpsH.265解码器和8K@30fps的H.264解码器外,还支持8K@60fps VP9解码器 及4K@60fpsAV1解码器,对于有海量视频内容播放需求的用户也更加友好,完全兼容OpenGLES 1.1, 2.0和3.2,OpenCL高达2.2和Vulkan1.2,带有MMU的特殊2D硬件引擎大幅提升了显示性能,同时操作也更加平稳。

    瑞芯微rk3588支持8K显示+8K解码器

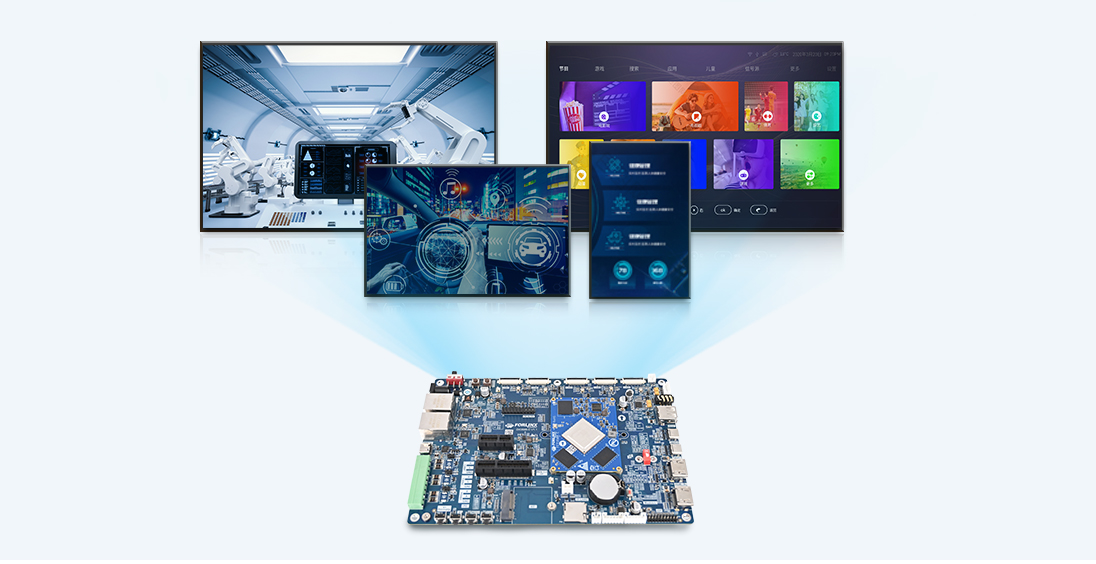

    多种显示接口 四屏异显

    具备多种显示接口(2x HDMI 2.1、2x eDP 1.3、2x DP 1.4、2x MIPI-DSI、BT.1120),并且支持四屏异显,最高分辨率7680x4320@60Hz的显示输出为您提供极致视觉体验。

    rk3588核心板四屏异显

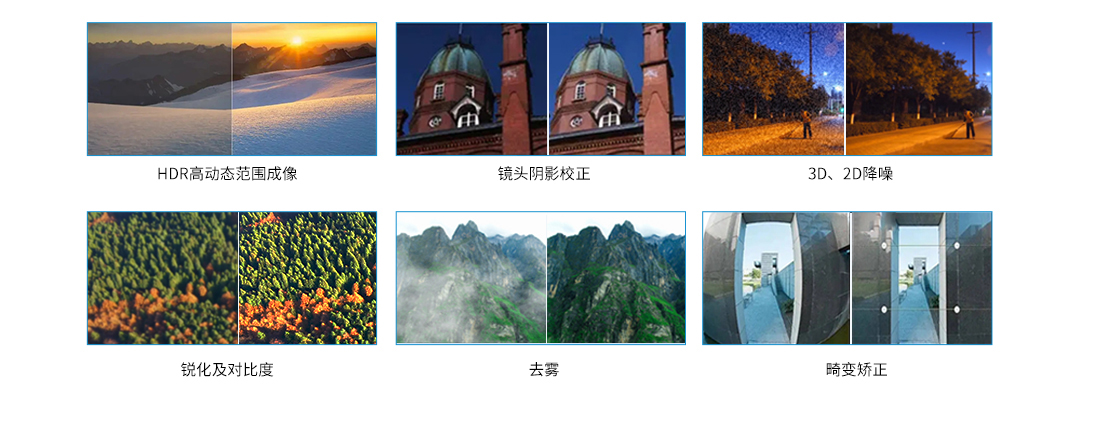

    新一代ISP 大幅提升图像质量

    RK3588引入新一代4800万像素ISP3.0,可实现镜头阴影校正, 2D/3D降噪, 锐化去雾,鱼眼校正,伽马校正, 宽动态对比度增强等效果,大幅提升图像质量,适于对图像有特殊需求的客户。

    rk3588新一代ISP3.0

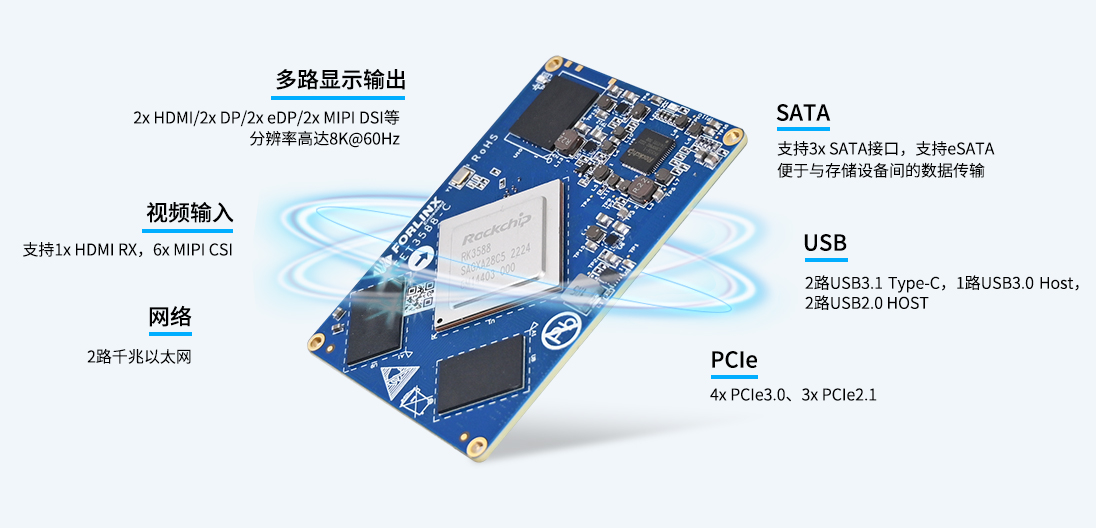

    丰富的CPU接口资源 满足计算连接存储需求

    rk3588接口资源

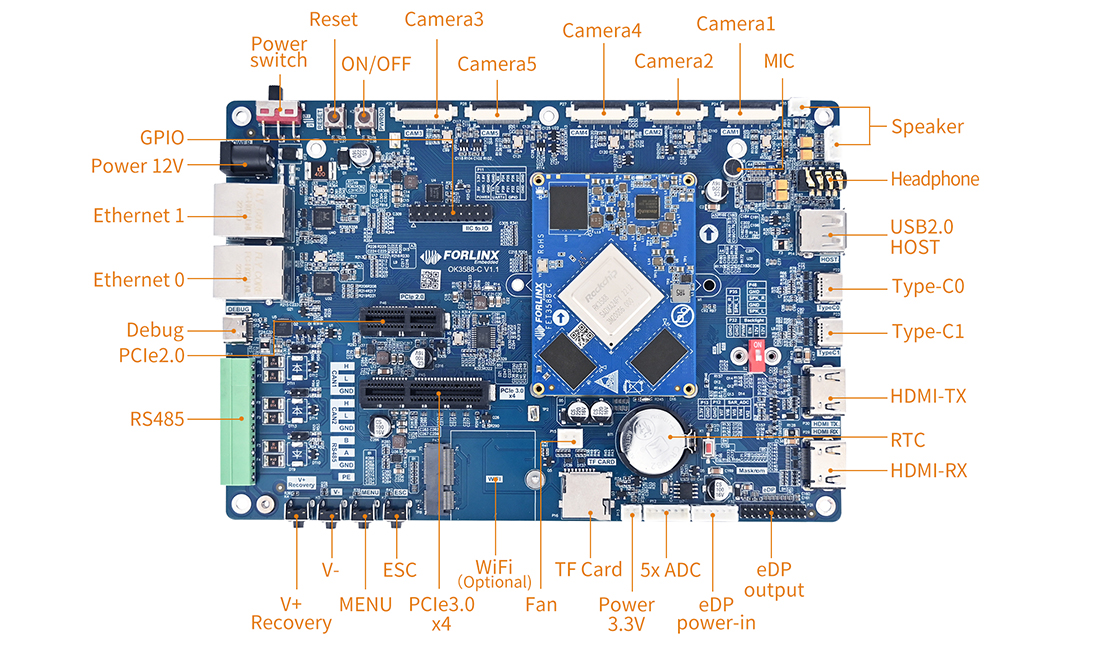

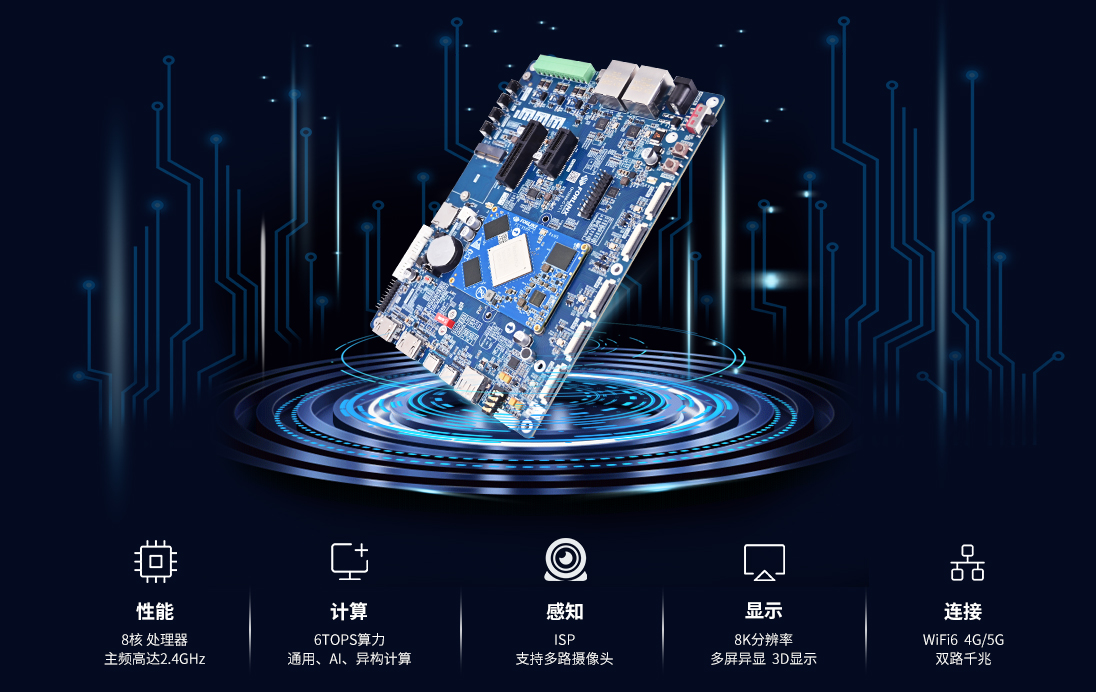

    OK3588-C开发板接口展示

    OK3588-C开发板集成丰富的功能接口,方便用户二次开发的同时简化用户设计,为您的项目评估提供良好的评估及设计依据。

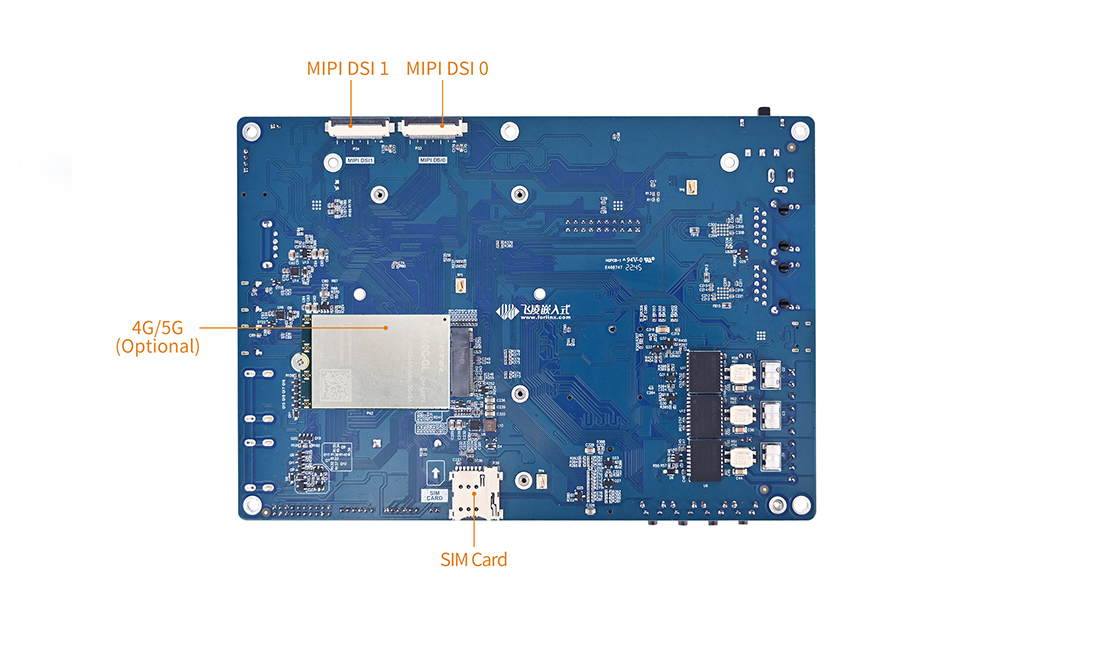

    瑞芯微rk3588开发板评估板正面 瑞芯微rk3588开发板评估板背面

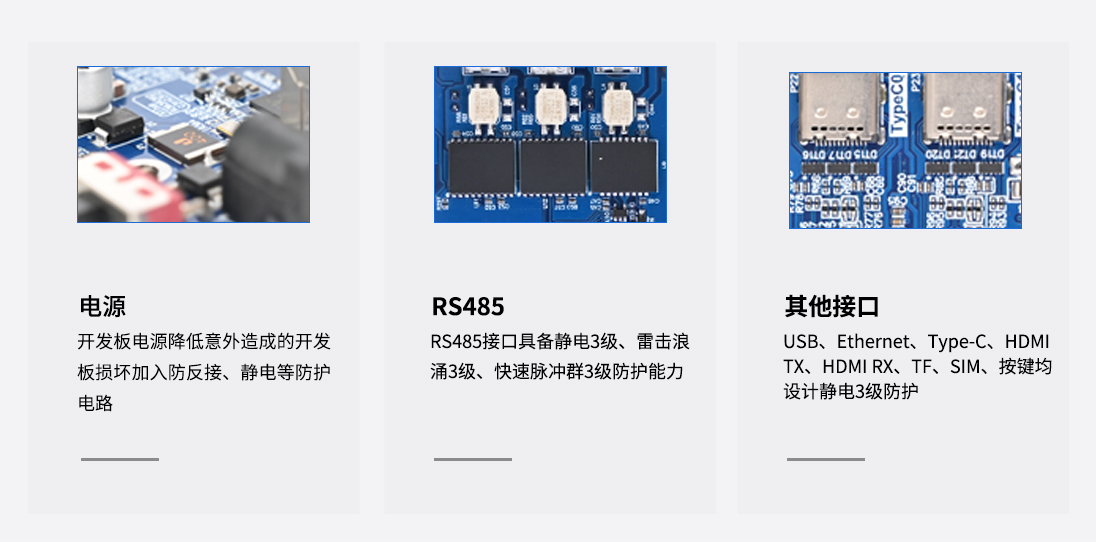

    多重防护设计产品稳定可靠

    rk3588开发板功能接口防护

    持续丰富的资料 助您快速上手成功开发

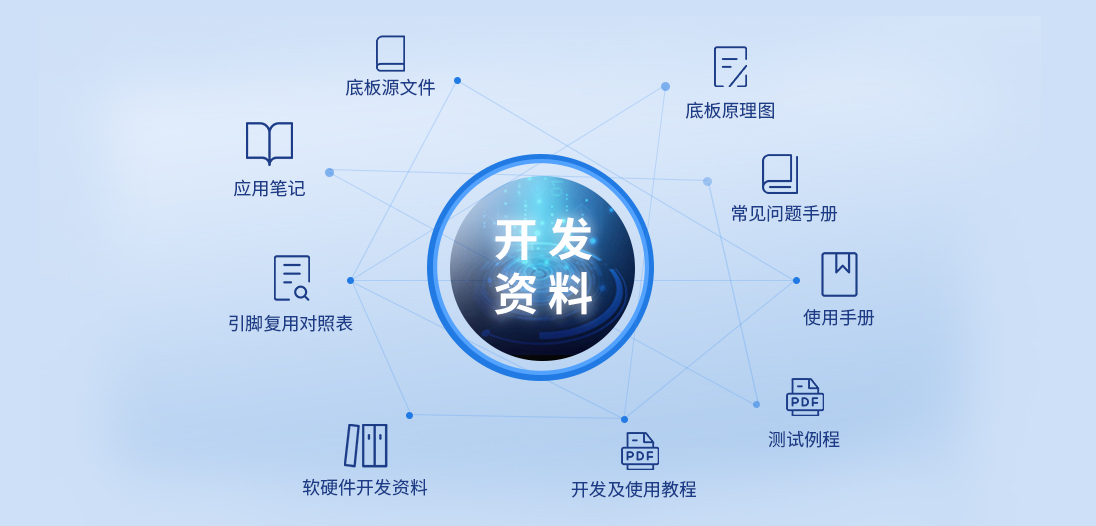

    rk3588开发板资料介绍

    多种操作系统

    rk3588开发板OS系统

    广泛应用场景赋能千行百业应用

    rk3588开发板应用


  • 规格参数


    FET3588-C核心板基础参数

    设备

    描述

    处理器

    Rockchip RK3588

    CPU:四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz

    NPU:6TOPS,支持INT4/INT8/INT16/FP16混合操作

    GPU:

    • Mail-G610 MP4

    • OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2

    VPU:

    硬解码:

    H.265、VP9:up to 8K@60fps

    H.264:up to 8K@30fps

    AV1:up to 4K@60fps

    硬编码:

    •H.265/HEVC、H.264/AVC:up to 8K@30fps

    RAM

    4GB/8GB LPDDR4x

    ROM

    32GB/64GB eMMC

    工作电压

    DC 12V

    工作温度

    FET3588-C:0℃ ~ +80℃

    接口方式

    板对板连接器(4x100pin,引脚间距0.4mm,合高1.5mm)

    操作系统

    Android12.0、Ubuntu*、Linux*、国产OS*(注:*表示在规划中,暂未上市;)

    系统烧写方式

    TF卡、USB OTG

    注:表中接口数量为硬件设计或CPU理论最大值,其中多数功能引脚为复用关系,为方便配置请参考PinMux表格;


    FET3588-C核心板功能参数

    类别

    功能

    数量

    参数

    视频输入接口

    MIPI DC PHY(DPHY/CPHY)

    2

    ·支持DPHY或CPHY;

    ·4通道MIPI DPHY V2.0,每线最高4.5Gbps;

    ·3通道MIPI CPHY V1.1,每线最高2.5Gsps;

    支持的MIPI摄像头组合:

    2 MIPI DCPHY + 4 x 2 lanes MIPI CSI DPHY

    2 MIPI DCPHY + 1 x 4 lanes MIPI CSI DPHY

    2 MIPI DCPHY + 2 x 4 lanes MIPI CSI DPHY

    MIPI CSI DPHY

    4

    ·2通道MIPI DPHY V1.2,每线最高2.5Gbps;

    ·每2个2 lanes DPHY可合并为一个4lanes DPHY;

    DVP

    1

    ·8/10/12/16-bit 标准DVP接口,最高150MHz数据输入;

    ·支持BT.601/BT.656 和 BT.1120 VI 接口;

    HDMI RX

    1

    ·支持3.4Gbps~6Gbps HDMI 2.0;

    ·支持250Mbps~3.4Gbps HDMI 1.4b;

    ·支持HDCP2.3及HDCP1.4;

    显示输出接口

    HDMI/eDP TX

    ≤2

    ·支持2个HDMI/eDP TX复用接口(HDMI和eDP不能同时工作);

    ·HDMI 支持7680×4320@60Hz分辨率,支持3,6,8,10,12Gbps带宽,支持HDCP2.3;

    ·eDP 支持4K@60Hz分辨率,每个接口支持x1,x2,x4配置,支持1.62Gbps,2.7Gbps以及5.4Gbps带宽,支持HDCP1.3;

    DP TX

    2

    ·支持2路DP TX 1.4a接口,可连接USB3.1 Gen1,支持1/2/4lanes;

    ·分辨率可达8192x4320@30Hz;

    ·支持HDCP2.3, HDCP 1.3;

    MIPI DSI

    2

    ·支持2个MIPI DPHY 2.0或CPHY 1.1,分辨率可达4K@60Hz;

    ·支持左右模式双MIPI显示,支持RGB/YUV格式(最高10bit);

    BT.1120输出

    1

    ·支持RGB格式 (最高8bit),数据速率可达150MHz;

    ·分辨率高达1920x1080@60Hz;

    音频接口

    I2S

    ≤4

    ·8 lanes I2S0/I2S1:支持TX和RX,音频分辨率16~32位,采样率达192KHz;

    ·2 lanes I2S2/I2S3:支持TX和RX,音频分辨率16~32位,采样率达192KHz;

    SPDIF

    2

    ·支持2x 16bit音频数据存储;

    ·支持双相立体声输出;

    PDM

    2

    ·最高8 channels,音频分辨率16~24 位,采样率达192KHz;

    ·支持PDM主接收模式;

    网络接口

    Ethernet

    2

    ·2路GMAC,提供RGMII / RMII接口引出;

    ·支持10/100/1000Mbps数据传输速率;

    其他接口

    USB3.1 Gen1

    3

    ·USB3.1 Gen1数据速率高达5Gbps;

    ·2路USB3.1 OTG,与DP TX (USB3OTG_0 and USB3OTG_1)复用,USB3OTG_0 和 USB3OTG_1 支持 USB Type-C 和 DP Alt;

    ·1路USB3.1 Host,与PIPE PHY2 (USB3OTG_2)复用;

    USB 2.0 Host

    2

    ·支持两路USB2.0 Host;

    PCIe 2.0

    ≤3

    ·每PCIe2.1接口支持1lane,最高支持5Gbps数据速率;

    PCIe 3.0

    ≤4

    ·支持RC和EP;

    ·每通道最高支持8Gbps数据速率;

    ·支持4种组合方式:1路x4、2路x2、4路x1、1路x2+2路x1;

    SPI

    ≤5

    ·每个控制器支持两路片选输出;

    ·支持串行主、串行从模式,软件可配置;

    I2C

    ≤9

    ·支持7位和10位地址模式;

    ·标准模式数据传输速率可达100k bits/s,在快速模式下高达400k bits/s;

    UART

    ≤10

    ·内置2路64bit FIFO,可分别用于TX和RX;

    ·支持5位、6位、7位、8位串行数据收发,波特率高达4Mbps;

    ·10路UART均支持自动流控模式;

    CAN

    ≤3

    ·支持3路CAN 2.0B;

    ·支持CAN标准帧和扩展帧收发;

    SATA

    ≤3

    ·拥有3个SATA3.0控制器,和PCIe2.0以及USB_HOST2控制器复用PIPE PHY0/1/2;

    ·支持eSATA, 最高支持6Gbps数据速率;

    PWM

    ≤16

    ·最高支持16个片上PWM,支持捕获模式;

    ADC

    ≤8

    ·支持8路12bit单端输入SAR-ADC,采样率高达1MS/s;

    SDIO

    1

    ·支持SDIO3.0;


    OK3588-C开发板功能参数

    功能

    数量

    参数

    MIPI CSI

    5

    ·2 x MIPI DPHY V2.0 4lanes接口,每lane最高支持4.5Gbps;通过2个26pins FPC座引出,默认挂载OV13850摄像头;

    ·2 xMIPI DPHY V1.2 2lanes接口,每lane最高支持2.5Gbps;通过三个26pins FPC座引出,默认挂载OV5645摄像头;

    ·1 xMIPI DPHY V1.2 4lanes接口,每个lane最高支持2.5Gbps;

    MIP DSI

    2

    ·每个MIPI接口支持4 lanes输出,最高分辨率为4K@60fps;

    ·适配飞凌7吋MIPI屏,分辨率为1024x 600@30fps;

    HDMI RX

    1

    ·通过标准HDMI插座引出;

    ·最高支持4K@60Hz;

    HDMI

    1

    ·通过标准HDMI插座引出;

    ·最高支持7680x4320@60Hz;

    eDP TX

    1

    ·适配1080p@60Hz显示屏;

    ·最高支持4K@60Hz;

    DP TX

    2

    ·2个DP接口与USB3.1 Gen1结合使用,通过Type-C接口引出;

    ·最高支持7680x4320@30Hz;

    USB3.1 Gen1

    2

    ·通过Type-C接口引出;

    ·与DP TX结合使用,速率高达5Gbps;

    USB2.0 Host

    1

    ·通过Type-A USB接口引出;

    ·支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式;

    PCIe3.0

    1

    ·通过PCIe x 4插槽引出1x4lanes PCIe信号;

    ·支持速率2.5Gbps(PCIe1.1),5Gbps(PCIe2.1),8Gbps(PCIe3.0);

    PCIe2.0

    1

    ·通过PCIe x 1插槽引出;

    ·支持5Gbps速率;

    Ethernet

    2

    ·通过2个RJ45接口引出;

    ·支持10/100/1000 Mbps数据传输速率;

    TF卡

    1

    ·可插入TF卡,速率达150MHz,支持SDR104模式;

    Audio

    1

    ·板载Codec芯片,支持耳机输出、MIC输入级Speaker输出等功能;

    CAN

    2

    ·通过CAN收发器引出两路CAN总线;

    ·支持CAN 2.0B协议;

    RS485

    1

    ·通过RS485收发器引出1路RS485总线;

    UART

    1

    ·通过2.54mm间距引出;

    ·波特率高达4Mbps;

    4G/5G

    1

    ·支持M.2封装的4G/5G模块;

    WIFI&BT

    1

    ·支持M.2封装的WIFI&BT模块;

    ·支持WI-FI 6 SU和MU-MIMO + Bluetooth 5.3;

    ADC

    5

    ·通过PH2.0插座引出;

    ·12位分辨率及高达1MS/s的采样速率;

    RTC

    1

    ·板载RTC芯片及电池插座;

    FAN

    1

    ·板载风扇接口;

    GPIO

    9

    ·通过2.54mm间距排针引出9路GPIO(3.3V电平)以及5V、3.3V和1.8V电源;
