飞凌课堂丨揭开影响RS485通讯因素的面纱

很多客户反应485在实际应用中,会出现各种问题,而产生问题的原因往往是我们很容易忽视的点。

在实际应用中除了连接485两根差分线,会影响485通讯的原因还有几点,小编在下面文章中展开说明。

   01

由于485信号使用的是一对差分信号,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将485网络中485设备连接起来,并且在一个点可靠接地。

  02

485总线必须要接地。在很多技术文档中,都提到485总线必须要接地,但是没有详细的提出如何接地。严格的说,485总线必须要单点可靠接地。单点就是整个485总线上只能是有一个点接地,不能多点接地,因为将其接地是因为要将地线(一般都是屏蔽线作地线)上的电压保持一致,防止共模干扰,如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触,从而保证电压一致,因为在实际施工中,为了接线方便,将线剪成多段再连接,但是没有将屏蔽线作良好的连接,从而使得其地线分成了多段,电压不能保持一致,导致共模干扰。

  03

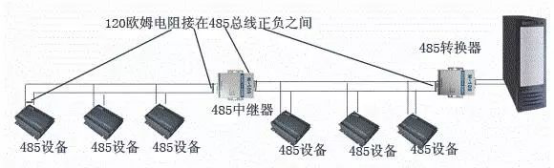

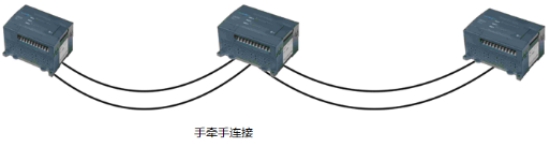

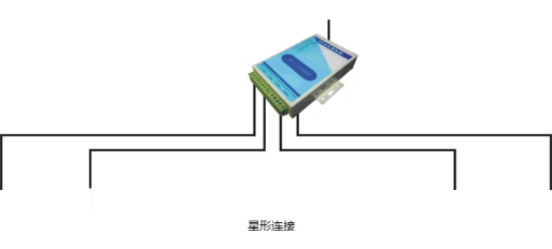

485总线中485节点要尽量减少与主干之间的距离,一般建议485总线采用手牵手的总线拓扑结构。星型结构会产生反射信号,影响485通信质量。如果在施工过程中必须要求485节点离485总线主干的距离超过一定距离,使用485中继器




  04

485最大传输距离约为1219米,最大传输速率为10Mbps。平衡双绞线的长度与传输速率成反比,在100Kbps速率以下,才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mbps。RS-485需要2个终接电阻,其阻值要求等于传输电缆的特性阻抗。在短距离传输时可不接终端电阻。终接电阻接在传输总线的两端485总线随着传输距离的延长,会产生回波反射信号,如果485总线的传输距离如果超过100米,建议施工时在485通讯的开始端和结束端接120欧姆的终端电阻。

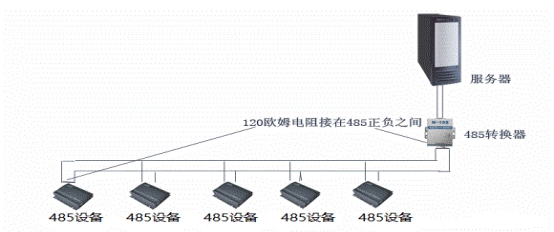

120欧姆电阻的接法:





  05

485的节点数量主要是依据“接收器输入阻抗”而定的。依据规定,标准RS-485接口的输入阻抗为≥12kΩ,相应的标准驱动节点数为32个。为适应更多节点的通信场合,有些芯片的输入阻抗设计成1/2负载(≥24kΩ)、1/4负载(≥48kΩ)甚至1/8负载(≥96kΩ),相应的节点数可增加到64个、128个和256个。




  06

影响485总线的负载能力的因素:通讯距离,线材的品质,波特率,转换器供电能力,485设备的防雷保护,485芯片的选择。

如果485总线上的485设备比较多的话,建议使用带有电源的485转换器,无源型的485转换器由于时从串口窃电,供电能力不是很足,负载能力不够。选用好的线材,如有可能使用尽可能低的波特率,选择高负载能力的485芯片,都可以提高485总线的负载能力。485设备的防雷保护中的防雷管会吸收电压,导致485总线负载能力降低,去掉防雷保护可以提高485总线负载能力。
