基于FET6818-C核心板在智能楼宇消防安全中的应用
近几年中国科技、经济快速发展,社会不断进步，大量的高层楼宇以及大规模地下商场越来越多，这些大规模建筑的内部结构楼变的更加紧凑和复杂，加大了火灾现场人员逃生的难度。考虑到单有的火灾探测与自动报警系统设备已经显得不能满足消防系统需求，因此对发生火灾后及时的进行消防疏散提出了更高的要求。
怎样让逃生人员在火灾发生后更安全、更快速的逃离火灾现场，是当今社会对消防疏散的新要求。
1 智能消防疏散系统概念及系统原理
“智能疏散系统”，常见的楼道里面安全通道与安全出口的指示牌（应急灯）控制系统。
是由智能疏散系统控制主机、消防应急电源、消防应急标志灯具、消防火灾报警主机，火灾探测器等多种设备组成的一套智能消防疏散系统。
该系统具有人机交互界面，可对应急标志灯具实时巡检、并与报警主机系统联动、在有火灾发生时根据起火位置智能选择最佳逃生路线进行疏散指示。
2 智能疏散系统控制主机特点及方案实现
智能系统控制主机主要由中心接入器、工控机、逆变器、主机应急电源、液晶显示器、打印机、消防联动节点转换器组成。
主机由交互式操作软件支持，负责分析底层设备（各灯具）的工作、故障状态信息，接收来自消防报警系统的火警联动信息。对火警信息进行分析、决策，对消防灯具发送各种指令。
特点
❶ 发生火情时，系统能根据着火点位置， 变换指示方向，引导群众向远离着火点的方向撤离。
■ 当着火点靠近楼道出口位置时，该出口以上楼层疏散口，必须显示关闭状态，以便群众避开危险朝向着火楼层临近着火点的出口疏散。
■ 着火点以下楼层群众可向任意出口疏散，以达到尽快撤离的目的。
❷ 火场中烟雾弥漫，此时传统疏散指示灯会看不清；此智能系统能够在接近或到达出口时， 通过语音、频闪等功能提示，警示疏散者，避免错过出口，保证快速疏散。
❸ 智能系统在平时可 实时在线对各指示灯具、应急照明灯具进行自检、巡检。对故障灯具的信息（灯 具编号、通信地址、故障状态）进行报警、显示，并记录。
方案技术需求与实现
■ 串口（RS485）：一方面智能疏散系统控制主机通过自带的RS485通信接口，与消防火灾报警主机方便地联接,采集火灾报警的实际位置信息。另一方面与中继通讯模块联接，由RS485工业总线实现系统的一点对多点通信 连接应急灯具。在线对各指示灯具、应急照明灯具进行自检、巡检。对故障灯具的信息（灯具编号、通信地址、故障状态）进行报警、显示，并记录。
■ 显示：显示建筑平面图，可显示楼宇真实各层平面、以及各灯具的物理位置和工作状态，支持全景和局部图形缩放。视图直观、视野宽扩、操作界面人性化。
■ USB：鼠标键盘等，方便维护人员操作。
■ WiFi&4G：预留联网功能。整个系统设备都需要过国家消防规范。控制主机部分目前没要求联网。 设备厂需要做新颖的功能，物联网是趋势。

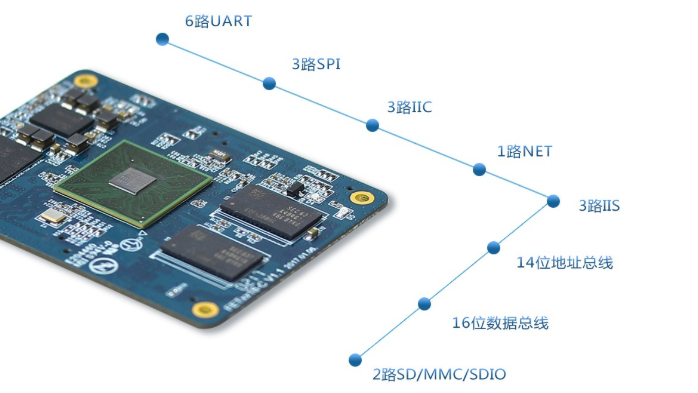

飞凌嵌入式FET6818-C 核心板基于 S5P6818八核 Cortex A53 处理器，标配 8G ROM ,1G RAM，28nm 制程工艺， Mali 400 3D 图形加速器， 1M byte L2 缓存，集成 LVDS、 MIPI 显示器接口、 MIPI 摄像头端口和 HDMIv1.4。
PCB 布局布线充分考虑电气要求， 具有极佳的性能和抗干扰特性,使系统稳定工作于各种环境之下。运行Android操作系统，对火警信息进行分析、决策，对消防灯具发送各种指令。
|
FET6818-C核心板参数表 |
|||
|
CPU型号 |
S5P6818 |
架构 |
ARM Cortex-A53 |
|
主频 |
1.4GHz |
核心数 |
8 |
|
内存 |
1GB DDR3（可选2GB DDR3） |
存储 |
8GB eMMC |
|
尺寸 |
60*45mm |
连接方式 |
板对板连接器 |
|
电源管理 |
NXE2000 |
工作电压 |
直流4.2V |
|
工作温度 |
0℃-70℃ |
工作湿度 |
10-90％RH无凝露 |
|
操作系统 |
Android5.1.1、Linux3.4.39、QT5.6、QT4.8.6 |
||
|
FET6818-C 核心板功能参数表 |
||||||
|
功能 |
数量 |
参数 |
||||
|
显示 |
LCD |
1 |
RGB888 24位，最高分辨率：2048x1280 |
|||
|
LVDS |
1 |
支持JEIDA和VESA输出模式，4个数据通道，1个时钟通道，最高分辨率：2048x1280 |
||||
|
HDMI |
1 |
HDMI 1.4，最高分辨率1080x1920 |
||||
|
MIPI_DSI |
1 |
MIPI DSI SPEC V1.01r11，最高4个数据通道，最高分辨率：1920x1200 |
||||
|
CAMERA |
MPEG |
2 |
8位并行接口，最大支持5-Megapixel； |
|||
|
MIPI_CSI |
1 |
D-PHY spec V1.00，最大支持5-Megapixel |
||||
|
SD/MMC/SDIO |
2 |
CPU最多支持3路，核心板引出2路SD/MMC接口，eMMC占用一路没有引出核心板 |
||||
|
USB HOST |
1 |
USB 2.0 HOST（最高支持 480 Mbps），带集成 HS USB Phy |
||||
|
USB OTG |
1 |
USB 2.0 OTG （最高支持 480 Mbps），带集成 HS USB Phy |
||||
|
UART |
6 |
每个最高支持 5.0 Mbps； |
||||
|
IIC |
3 |
支持100kbit/s和400kbit/s |
||||
|
IIS |
3 |
最多支持3路 IIS 接口 |
||||
|
3 |
最多支持3路SPI接口 |
|||||
|
Ethernet |
1 |
10/100/1000Mbps自适应； |
||||
|
PWM |
4 |
4路PWM输出 |
||||
|
SPDIF |
1 |
支持SPDIF接口 |
||||
|
ADC |
7 |
12位分辨率，最大输入频率100KHz，电源输入范围：0-1.8V |
||||
|
外部总线 |
1 |
最高数据总线宽度：16位，最高地址总线位数17位 |
||||
