基于飞凌FETA40i-C核心板在光时域反射仪中的应用原理

在光缆工程完工后,都需要进行线路的最后测试,来 记录光缆的长度、径距损耗及接头损耗、各接头 位置信息

光时域反射仪(英文简称: OTDR 是测试中必不可少的工具, 通过对测量曲线的分析,了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它是根据光的后向散射与菲涅耳反向原理制作,利用光在光纤中传播时产生的后向散射光来获取衰减的信息,主要可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,已经成为光缆施工、维护及检测中必不可少的工具。


外形如图:

反射仪 手持反射仪

了解完功能和原理后,接下来继续看 ......


一、 光时域反射仪的应用领域

测试光纤光缆的长度 均匀性

传输损耗,光纤的传输衰减

接头损耗等光纤物理特性,并能对光纤线路中的事件点,故障点准确定位


线路图



二、目前现状

传统的光时域反射仪大多数以单片机的方案来做,显示单一,存储空间小,随着该行业的发展,对产品的要求也多了起来,高主频,高性能,多操作系统,彩屏显示,画质清晰 ...

下面以 全志 A40i 为例,展开 Linux 在光时域分析仪中的应用

常见接口要求如下:

软件: linux/Android / wince

显示:一路( 3.5 4.3 5.6 10.1 )寸不等,主要用来显示测试波形

USB :至少 3 路  ,可接 U 盘,打印机及通过 SyncActive 软件与 PC 机通信

网口: 一路(百兆即可)

串口 :主要用来接 GPS,485

传输: WiFi 、蓝牙、 4G

IO :可接按键

锂电池的管理:电池充放电的管理(一边充电一边供电)、开关机管理(长按开机 长按关机 短按休眠 短按唤醒)、省电管理(支持定时息屏   待机等)

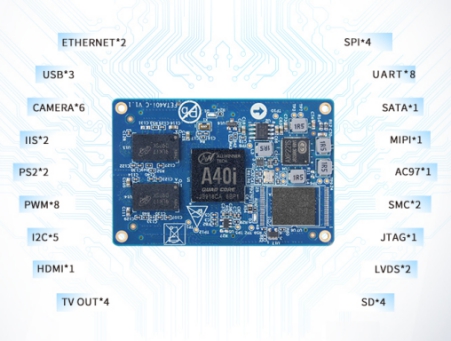

A40i核心板


FETA40I-C 在此方案中的优势

四核 cortex-A7 ,主频最高 1.2Ghz, 集成 Mali400MP GPU

支持一路千兆网口,一路百兆网口

工业级芯片,户外运行更稳定

外部扩展丰富, UART*8 SD*4 USB*3 SPI*4

默认支持 LINUX3.10+QT5.9 Android7.1 操作系统

锂电池管理 -- 核心板 PMIC支持电池供电和对电池的充放电管理


配置

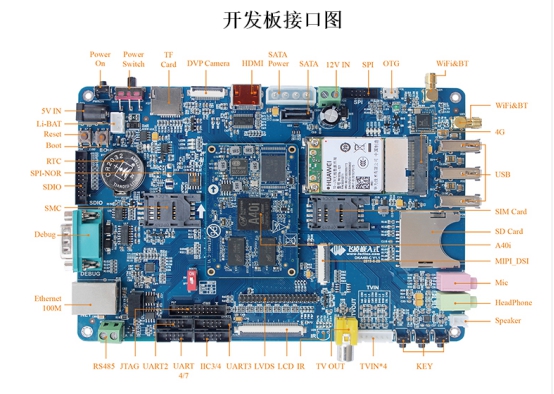

开发板




   飞凌其他平台可实现方案

A  Linux FET6410 FET6UL,FET335X FETA40i

B  Android FETA40i FET3399 FETMX8mm FET4418/6818

C  wince FET335x
