如何确认LVDS屏显示接口的类型

原创 2020-05-15 13:31:00 iMX6 飞凌 显示接口 引脚 传输数据

imx6平台包含28位数据线的LVDS接口,每个接口都可以支持JEIDASPWG数据格式,在SPWG格式时支持6位数据线和8位数据线输出。2个接口同时使用可以连接12位或16位数据线的显示屏。

我们在选择了一块LVDS接口的显示屏后我们需要确认该显示屏的数据格式和数据位数,按照要求做出相应配置,输出正确的显示信号。

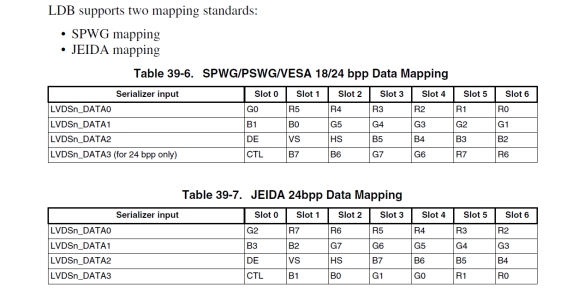

1、首先,确认数据传输的格式,我们参考 imx6手册LDB章节, imx6 支持 SPWG JEIDA 2种格式输出显示信号。看下图,每个时钟周期,每对数据线传输7位数据,SPWGJEIDA的区别就是每条数据线上传输的数据的顺序是不同的,而且JEIDA不支持18位模式,所以我们在拿到显示屏的手册后,需要先确认此屏的数据传输格式是哪种。



2、 其次确认LVDS接口包含多少条数据线。LVDS显示包含的数据线大致包含以下几种,

Ø 6位数据线(3对数据传输线),数据传输时RGB信号按18位传输。

Ø 8位数据线(4对数据传输线),数据传输时RGB信号按34位传输

Ø 12位数据线(8对数据传输线),奇偶像素分别传输,RGB信号按18位传输

Ø 16位数据线(8对数据传输线),奇偶像素分别传输,RGB信号按18位传输


1216位数据线的LVDS接口奇数和偶数的显示像素分别传输,相当于1个时钟周期传输2个像素,这样LVDS接口的时钟频率只需要原来的一半。在一些分辨率较高的显示屏上大多采用这种接口。


下面是几个确认显示接口的例子供大家进一步了解

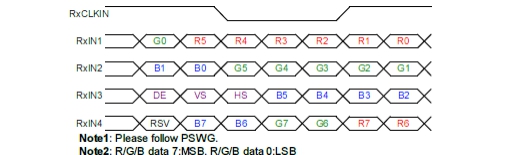

1、如下图可以看出该显示接口采用8为传输线,明确说明了采用SPWG协议格式传输数据

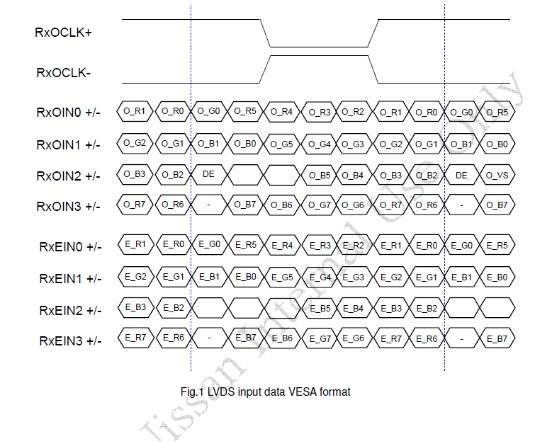

2、可以从下图看出该显示屏采用的是16位传输线,明确说明了采用SPWG协议格式传输数据

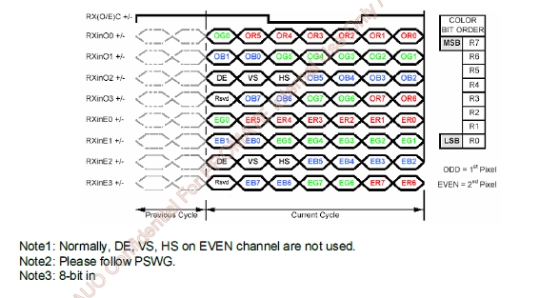

3、 也可以从下图看出该显示屏采用的是16位传输线,明确说明了采用SPWG协议格式传输数据(PSWGSPWGVESA显示格式相同)

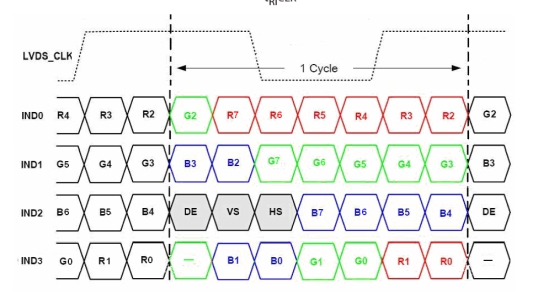

4、下图可以看出显示接口采用8位传输线传输数据,没有明确说明是哪种格式传输数据,但是通过和传输标准对比,可以确认是采用的JEIDA格式传输数据。

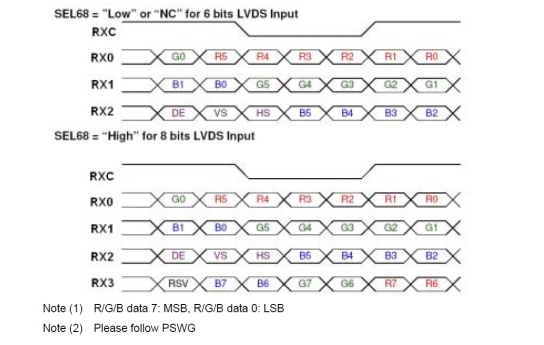

5、看下图,明确标识了传输时遵循SPWG格式,但是是采用6位还是8位来传输数据,是通过引脚SEL68引脚的电平来判断,所以此时就需要结合使用环境的硬件来判断传输位数。

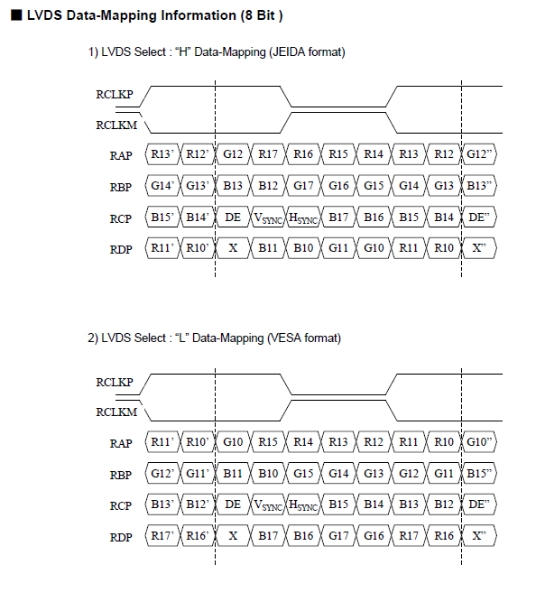

5、看下图可以直接确定是数据传输采用8位数据线,但是数据传输格式却依赖引脚LVDS Select的状态来判断,同上一个例子相同,我们也需要根据硬件连接情况去判断。







我们确认了显示接口后,如果是16位或8位的lvds屏,我们可以通过设置ldb模式sin0sin1,使当前的lvds显示接口为lvds0lvds1,如果是1216位数据线则要设置ldb模式位spl0spl1,此时2lvds接口为1个整体显示接口。其他设置我们再参照OKMX6用户手册,做出相应的设置就可以正确的显示了。
