空气质量监控难?扬尘在线监测仪显身手

原创 2020-08-12 09:22:00 iMX6UL i.MX6UL AM335X AM3354 A40i
2020年8月12号

由于前些年的浮尘和雾霾让我们对PM2.5可吸入颗粒物有了一定的了解,那么PM10是什么呢?



扬尘在线监测仪

PM10是指粒径在10微米以下可吸入的颗粒物。可吸入颗粒物在环境空气中持续的时间很长,对人体健康和大气能见度的影响都很大。


扬尘在线监测仪

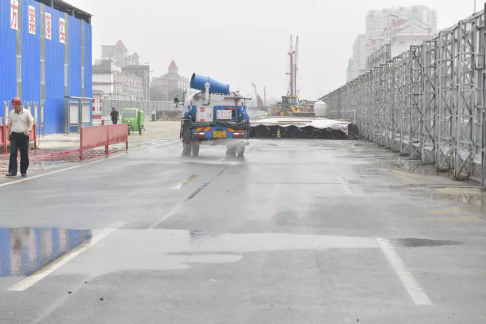

可吸入颗粒物通常来自在未铺沥青、水泥的路面上行驶的机动车,材料的破碎、碾磨处理过程,以及被风扬起的尘土。可吸入颗粒物被人吸入后,会积累在呼吸系统中,引发许多疾病,对人类危害大。

“以前工地的执法都是执法队员到现场通过检查才能发现问题,工作效率低,很难抓到现行。”

为了加强对扬尘污染的集中整治,提升环保部门的现场监测能力,促进对大气污染源的精确监测、管理及治理,各城市都开始对建筑工地、矿区、道路、仓库、港口码头等容易产生扬尘的地方安装扬尘检测仪,并配套视频监控系统、噪声监控系统、气象系统、数据采集系统和通信系统等,可实时监测到大气颗粒物浓度、PM值、温度、湿度、风速风向等数据


扬尘在线监测仪


安装在线监控系统后,环境空气质量在线自动监控,所得数据均可实时通过有线或无线网络及时传递到数据平台并能通过摄像头取证

执法队员用数据说话,实时查看已安装颗粒物在线监测系统的区域,是否将防尘措施做到位。如果某一个点位数值过高,执法队员可以调用视频监控系统查找原因,有助于队员到现场精准执法。

那这样一个系统是如何搭建的呢?

监测子站集成了大气PM1.0PM2.5PM10监测、环境温湿度及风速风向监测、噪声监测、视频监控(选配)等多种功能;数据平台是一个互联网架构的网络化平台,具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置联动,以达到自动控制的目的。

(1)温湿度传感器,防辐射罩温湿度传感器,(百叶窗式)气象站专用温湿度传感器;10-30V或者5-18VModbus RTU通讯协议;



扬尘在线监测仪


(2)风速传感器,RS485通讯接口,Modbus通讯协议;


扬尘在线监测仪


(3)风向传感器,8个风向,RS485接口,Modbus通讯协议


扬尘在线监测仪


(4)空气质量传感器或者颗粒物浓度传感器(PM2.5 PM10利用激光散射原理);有好多传感器客户或者文案叫变送器也是传感器的意思;通讯接口可选RS485Modbus-RTU)、4-20mA0-5V0-10V


扬尘在线监测仪


(5)噪声传感器,30db-120dbRS485Modbus-RTU)接口


扬尘在线监测仪


(6)LED电子显示屏,接口与尺寸都可以定制,接口一般是RS485或者RS232


扬尘在线监测仪


(7)采集主机


扬尘在线监测仪


关于扬尘监测采集主机有没有推荐的平台?

方案一:I.MX6UL或者AM335x



扬尘在线监测仪-FETMX6UL-C核心板 扬尘在线监测仪-FET335XD核心板
FETMX6UL-C核心板 FET335XD核心板



(1)支持两路双百兆以太网,支持标准TCP/IPUDP协议栈把网络视频监控集成到系统中;

(2)支持华为ME909S全网通4G模块,并经过长时间稳定测试

(3)支持8RS232/RS485/TTL多路I/O接口

(4)高标准工业级设计, 非常适用于恶劣工业环境

(5)支持Linux3.14QT4.8.5,支持多种LCD尺寸屏幕设计



  方案二:A40i核心板


扬尘在线监测仪-FETA40i-C核心板



(1)国产工业级平台,支持绝大部分当前流行的视频及图片格式解码

(2)集成视频监控功能,省去一套网络视频路由设备

3)可接外设丰富,支持8RS232/485,以及多种IO

4)扬尘监测摄像机有集成物体识别功能,可检测工地现场车辆是否清洗



该方案将在“第21上海环博会”展会现场展出

展馆:上海新国际博览中心(上海市浦东新区龙阳路2345号)

时间:2020813-15

展位:2号馆 G72

飞凌嵌入式欢迎您的到来!
