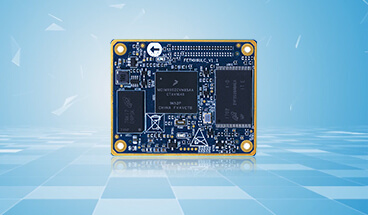

FETMX6ULL-C核心板

CPU:i.MX6ULL

架构:Cortex-A7

主频:800MHz

内存:512MB DDR3

ROM:8GB eMMC

系统:Linux4.1.15+Qt5.6

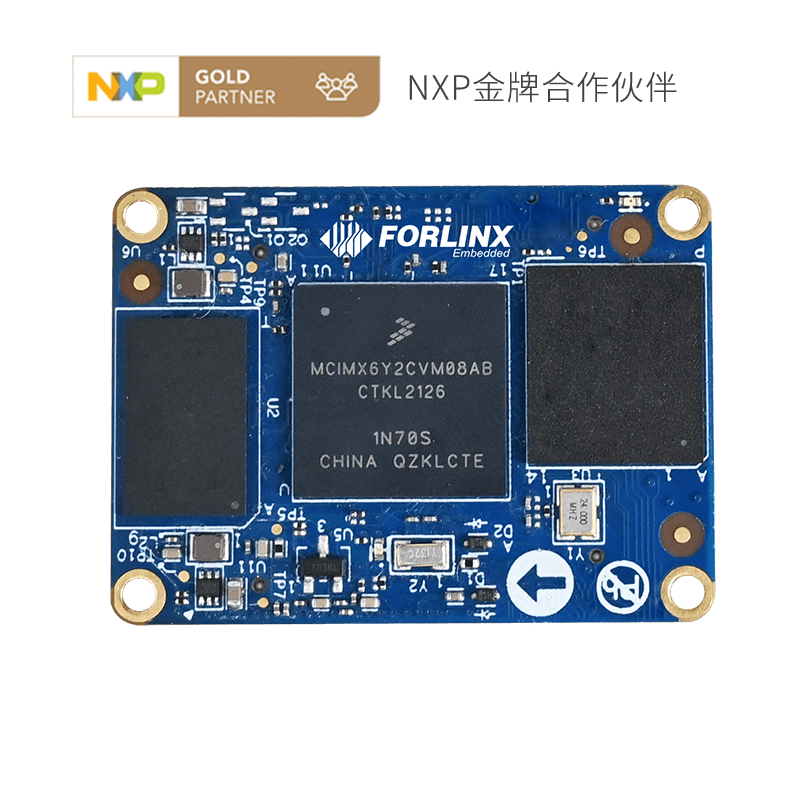

FETMX6ULL-C核心板


FETMX6ULL-C核心板基于NXP i.MX6ULL处理器开发设计,采用低功耗的ARM Cortex-A7架构,运行速度高达800MHz。原生支持8路UART、2路Ethernet、2路CAN-bus总线、2路USB 2.0、LCD等常用接口。并采用超小尺寸设计,核心板尺寸仅40*29mm,适应更多体积受限的应用场景。

iMX6ULL
iMX6ULL

小尺寸,大作为


FETMX6ULL-C体积小巧,核心板尺寸仅40*29mm,并采用2mm合高的板对板连接器,将小体积、便于拆卸的优势集一身。

iMX6ULL尺寸图

iMX6ULL尺寸图

成熟稳定


FETMX6ULL-C核心板是飞凌基于NXP i.MX6U系列处理器推出的第三款核心板,成熟的技术方案,带来稳定可靠的全新体验。

imx6ull 成熟稳定

imx6ull 成熟稳定

功能全面数量多


FETMX6ULL-C核心板原生集2x Ethernet、2x CAN、8x UART、2x USB、RGB LCD、Audio、IIC、SPI、Camera、PWM、ADC、SDIO、GPIO等众多功能于一身,满足更多应用场景所需。

iMX6ULL功能全

iMX6ULL功能全

系统易开发,生产更便捷


核心板采用Linux4.1.15+QT5.6操作系统,支持OTG、SD/TF卡批量烧写方式,支持单步更新内核,方便过程开发及批量生产。

imx6ull Linux核心板批量烧写方式

imx6ull Linux核心板批量烧写方式

丰富的资料,开发更高效


硬件设计手册、嵌入式Linux软件手册、应用笔记、底层驱动源码、应用接口开发示例等完善的资料库,只为让您更省心的开发,更快速的上市产品。

imx6ull Linux核心板资料

imx6ull Linux核心板资料


OKMX6ULL-C开发板


FETMX6ULL-C核心板提供配套OKMX6ULL-C开发板,集成丰富的功能接口,产品评估更简单

iMX6ull评估板

应用领域


广泛适用于电力医疗工业控制及自动化、环境监测自助终端安防车载交通、通讯、充电桩智能家居、消费电子、手持设备、网关人机交互等领域

imx6ull Linux核心板应用领域

imx6ull Linux核心板应用领域



规格参数


FETMX6ULL-C核心板基础参数
处理器 NXP 单核 i.MX6ULL
CPU Cortex-A7@800MHz
RAM 512MB DDR3 ROM 8GB eMMC
OS Linux4.1.15+QT5.6 工作电压 3.3V供电
接口方式 超薄板对板连接器(2*80pin 间距0.5mm)
工作温度 -40~85℃ 结构尺寸 40*29mm



FETMX6ULL-C核心板功能参数
LCD RGB 24位,最高支持WXGA (1366 x 768) EINT/GPIO 支持
Audio 3路 Video Coder 软件编解码
I2C 4路 Camera 1路,8位并行接口(DVP),最大支持5-Megapixel;
SPI 4路 PWM 8路
CAN 2路 ADC 10路
USB 2路 eSAI 1路
SD/MMC/SDIO 2路 Keypad Port 8*8
Ethernet 2路10/100M以太网 SPDIF 1路
UART/IrDA 8路 QSPI 1路

OKMX6ULL-C开发板功能接口参数
Ethernet 2路10/100M以太网,RJ45插座 LCD 1路RGB 888,支持触摸屏
USB Host 2个USB2.0 Type-A插座 PWM 1路,用于液晶背光调节
4G 支持安装Mini PCIe封装的 4G模块 WiFi&蓝牙 板载Wi-Fi&BT一体模块
CAN 2路CAN 2.0B USB OTG 1个USB Type-C插座
LED 3个,Power、User、4G信号 SD 1个TF卡插槽
Audio 1路Phone,1路MIC,2路Speaker UART 4路,3.3V电平,2.54mm排针引出
RTC 支持CPU外置RTC芯片 I2C 2路,3.3V电平,2.54mm排针引出
电源 5V DC电源接口 SPI 2路,3.3V电平,2.54mm排针引出


资料下载


选型手册: 飞凌嵌入式全线产品手册

产品手册: 请点击联系客服索取




订购方式


官方天猫店 点击查询

官方淘宝店 点击查询



咨询客服



推荐产品:

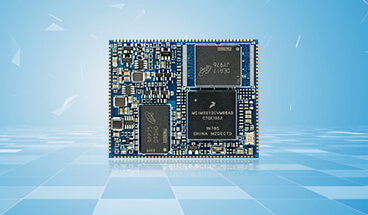

FETMX6ULL-S核心板采用邮票孔封装,采用NXP的高性能、低成本处理器i.MX6ULL开发设计,采用先进的ARM Cortex-A7内核,运行主频800MHz。
FETMX6UL-C是一款基于NXP i.MX6UltraLite Cortex-A7 架构处理器设计的核心板,主频528MHz,核心板采用两组优质进口80P板对板连接器设计。

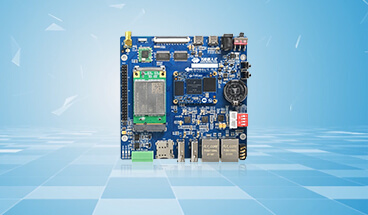

OKMX6ULL-C开发板采用核心板+底板结构,基于NXP i.MX6ULL处理器开发设计,低功耗的ARM Cortex-A7架构,运行主频800MHz,支持Linux系统。
