研发课堂丨FETMX8MQ-C核心板开发小贴士
飞凌FETMX8MQ-C核心板选用NXP i.MX8MQ处理器，该处理器拥有4个Cortex-A53处理器（工业级主频最高为1.3GHz、商业级主频最高为1.5GHz）+1个Cortex-M4处理器。
RAM选用DDR4-2400默认配置为2GB，可扩展4GB；ROM选用eMMC5.0，默认配置为8GB，可扩展16GB；拥有丰富的接口资源，USB3.0、PCIe2.0、HDMI2.0a、MIPI-DSI、MIPI-CSI、千兆以太网等接口。
其中HDMI支持4K超清分辨率和高动态（HDR）视频质量，高级别的专业音频保真度，提供多达20个音频通道，每个通道最高支持384KHz传输速度。
iMX8MQ核心板性能高、功能多，对于音视频处理有着很大的优势，典型HMI应用：
1、工业和消费HMI
2、双屏显示，HDMI2.0a（4Kp60），MIPI-DSI（4通道，1080p60）
3、丰富用户体验，提供4着色器图形内核，支持最新的OpenGLES 3.1、OpenCL1.2、OpenVG、Vulkan
4、视频处理单元使用H.264、H.265和VP9（用于YouTube 4K）编解码器、提供HDR。
iMX8MQ核心板非常适用于——从消费类家用音频到工业楼宇自动化的应用扩展。
FETMX8MQ-C核心板尺寸为64mmx40mm，尺寸小巧，外观精致；核心板采用10层PCB设计，保证高速信号的完整性以及电源的完整性。信号走线以及关键阻容处理严格遵守CPU硬件设计手册，确保核心板可以高效稳定运行。
一、核心板发布前经过严格的性能测试
1. 常温老化：在内存压力测试同时，进行长时间常温老化。
2. 高低温试验：将CPU性能满负荷，进行高温85℃ 24小时以及低温-40℃ 24小时测试试验。同时在高温85℃以及低温-40℃进行反复启动试验。
3. 针对核心板的每一路DCDC和LDO输出能力进行了严格测试，在规定输出电压下，通过直流负载将输出电流调至最大，DCDC和LDO长时间输出正常，核心板系统运行正常。
4. 长时间进行内存压力测试，核心板运行正常。
5. 长时间进行GPU、CPU等压力测试，核心板运行正常。
为了缩短用户产品开发周期，提高一版成功率，OKMX8MQ-C在硬件资料中提供《硬件手册》、《硬件设计指导》、《引脚复用表格》、底板源文件、底板芯片datesheet以及NXP官方的相关文档。
资料对应说明
《硬件手册》对核心板的供电需求、接口说明、引脚电平、开发板功耗等有详细说明；
《硬件设计知道》对原理设计以及PCB设计进行了详细解释，包括原理图描述、器件特性说明、器件摆放及PCBLayout等；
《引脚复用表格》可以帮助用户快速配置相关引脚功能；底板源文件可以为客户提供相应的原理图、PCB库文件以及设计参考。建议用户在设计前仔细阅读，设计后结合设计指导进行check。
二、核心板开发注意事项
1. 电源输入冗余设计最大为12V/2A；

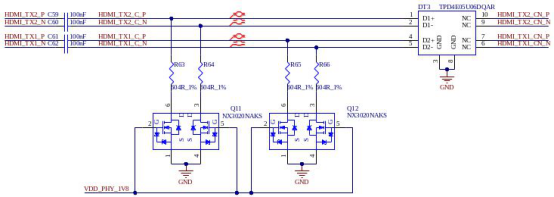

2. VDD_PHY_1V8仅用于HDMI部分电路MOS管使能，不可用作其他设备供电电源。
3. HDMI部分电路请参考开发板设计，否则可能会导致显示不正常：
4. USB 3.0、PCIe、MIPI-DSI、MIPI-CSI、RGMII等高速信号需要参考《硬件设计指导手册》进行相应的阻抗匹配以及信号线等长处理。
5. 用户设计底板时，需保证启动配置引脚设计正确，强烈建议预留出OTG或TF卡进行系统烧写，预留出调试串口方便后期系统调试。
6. 在进行产品设计前期，为确保核心板稳定运行以及发挥出最大性能，强烈建议用户针对产品结构设计良好的散热系统，如设备工作在封闭环境，可考虑将热量导至外壳。
点击此处进入飞凌嵌入式官网>>，了解关于FETMX8MQ-C核心板的更多信息。
