让您的HMI更具优势,FET-G2LD-C核心板是个好选择

原创 2022-06-30 17:56:00 G2L 医疗HMI 工业HMI 商业HMI

 HMI(人机界面)是系统和用户之间进行交互和信息交换的媒介,它可以实现信息的内部形式与人类可以接受形式之间的转换。凡参与人机信息交流的领域都存在着人机界面,因此在工业、医疗、商业等多种行业都能见到其身影。

HMI人机界面


飞凌嵌入式所推出的搭载瑞萨RZ/G2L处理器的FET-G2LD-C核心板,采用Cortex-A55+Cortex-M33多核异构,支持多种显示、摄像头、音频接口,满足多场景下的人机交互和图像采集需求;同时还支持VPU视频硬件编解码,可进行H.264 1080P分辨率的硬件编解码,使人机交互画面更加绚丽友好,带来更出色的人机交互体验!

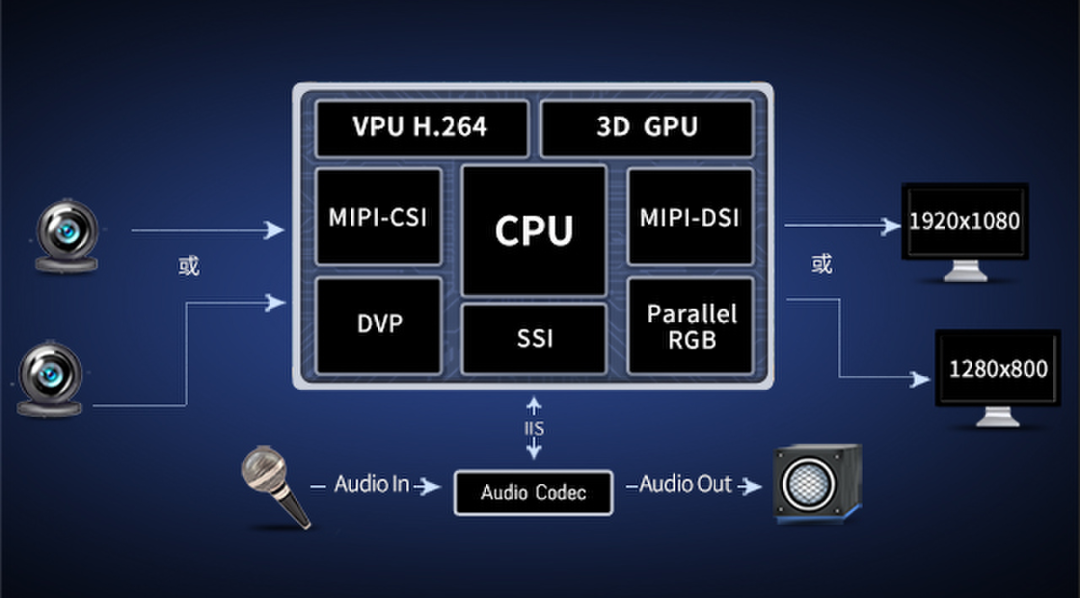

瑞萨G2L在HMI中的优势

本篇文章将从医疗、工控、商业等领域列举较为典型的HMI应用实现方案,来帮助有相关终端开发需求的工程师更好的进行主控选型。

医疗IVD设备HMI

IVD(体外诊断设备)是医疗设备领域中占据广泛市场的一类产品,除了 一些小型手持IVD外,传统的便携式、中、大型IVD均配有用于操作产品及显示功能的HMI,而使用ARM Cortex-A架构处理器作为HMI的主控,已成为许多医疗设备企业的惯例。下面以IVD HMI为示例进行方案介绍。

FET-G2LD-C核心板支持MIPI(最高分辨率1920*1080)和RGB(最高分辨率1280*800)显示接口,可灵活适配多种型号显示屏。支持≤4路Audio,可进行外放声音输出;支持5路UART,可用于连接下位机及各串口打印机、扫码器等;支持2路USB,可连接各种外设及U盘等;支持2路Ethernet,可连接医院LIS系统和HIS系统。

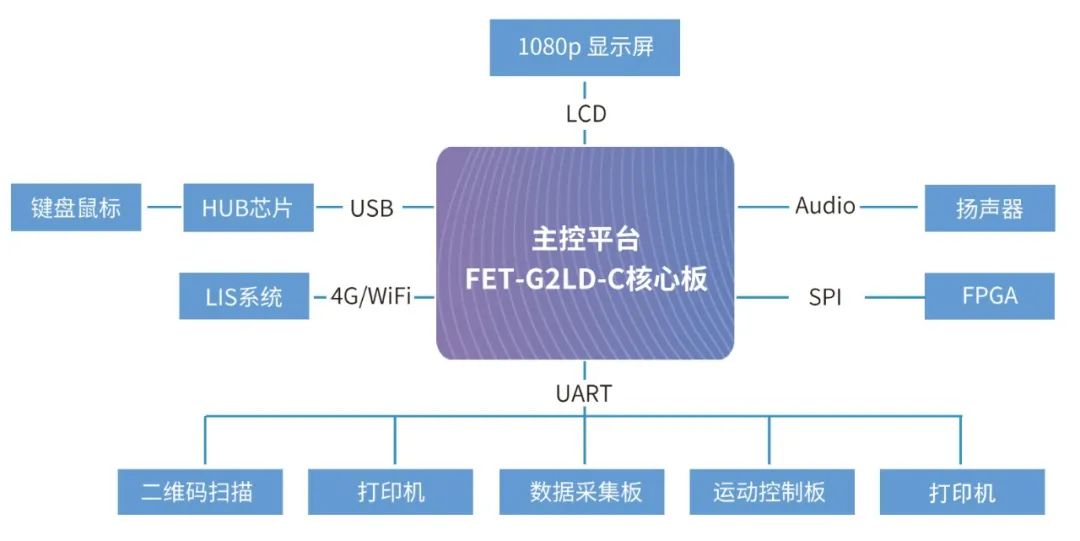

RZG2L在医疗IVD设备HMI中的应用结构图


FET-G2LD-C核心板高达1.2GHz的主频,可流畅运行各种上层应用及图形界面。采用FET-G2LD-C核心板,可帮助用户在快速搭建HMI的同时带来友好、流畅的人机交互体验,帮助用户加强产品市场竞争力,其工业级板卡设计可降低IVD设备EMC型式试验难度,因此可广泛适用于荧光免疫分析仪、血液分析仪PCR基因扩增仪、核酸检测仪等IVD的HMI开发。

工控设备HMI

随着工业互联网的不断发展,对工控设备的HMI功能性要求越来越高,已不再是单纯的设备操控与交互,更承载了诸如设备运行数据监测与采集、网络通讯等功能。采用FET-G2LD-C核心板进行工控设备HMI开发,在实现高性能人机交互的同时可满足工控设备的各种状态数据监测与采集,并通过有线网络、4G/5G、WiFi、ZigBee等无线通信方式进行数据的收发,支持多路RS485/RS232和双路千兆以太网,可满足多节点PLC/CNC的连接。

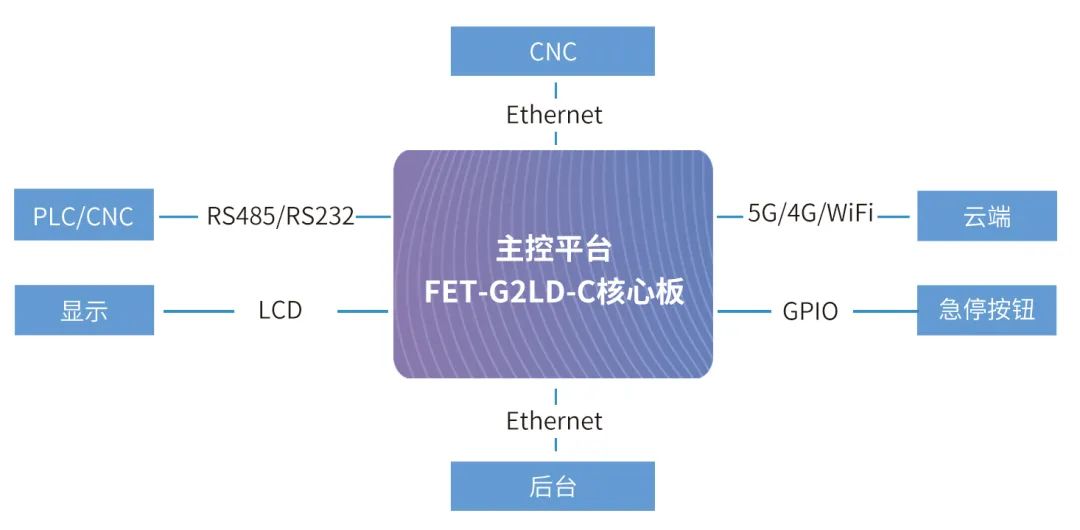

RZG2L在工控设备HMI中的应该结构图

因为采用了核心板的形式,所以也使产品软硬件定制性更高,可以灵活根据终端功能需求和使用场景进行工控HMI的开发。

商业自助终端HMI

近年来,自助售货机、自助售票机、自助缴费终端等各类自助终端已在生活中无处不在。这些设备的一个共性便是其都需要交互友好的HMI。在自助终端竞争激烈迭代快的市场背景下,降低成本,提高产品稳定性和易开发成为产品开发选型关键。此时,FET-G2LD-C核心板可作为自助终端HMI帮助设备厂家实现以上需求。

FET-G2LD-C核心板支持1080P分辨率,并集成500MHz 3D GPU,支持Vulkan、OpenGL、OpenCL,可令工程师在开发人机交互图形界面时不受性能局限,提升人机交互体验。其支持MIPI-CSI摄像头、多路UART,可实现自动拿取无感支付,传统扫码支付,投币支付等多种支付方式。

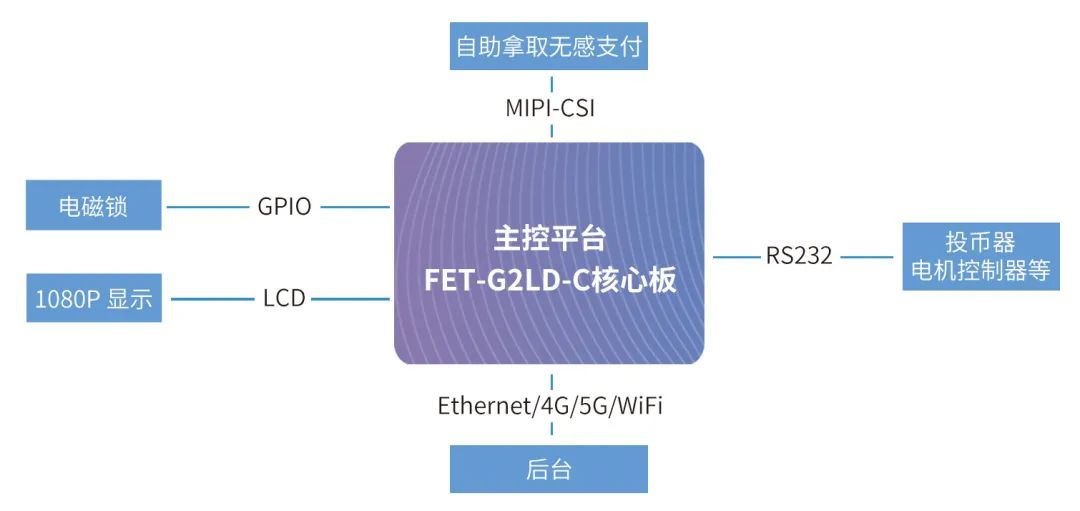

RZG2L在商业自助终端HMI中的应用结构图

以上就是通过飞凌嵌入式FET-G2LD-C核心板实现的应用于各行业的HMI方案,希望能够对您的产品设计有所帮助。
