技术帖 | T507去掉IO扩展芯片后保留扩展引脚功能的实现方法

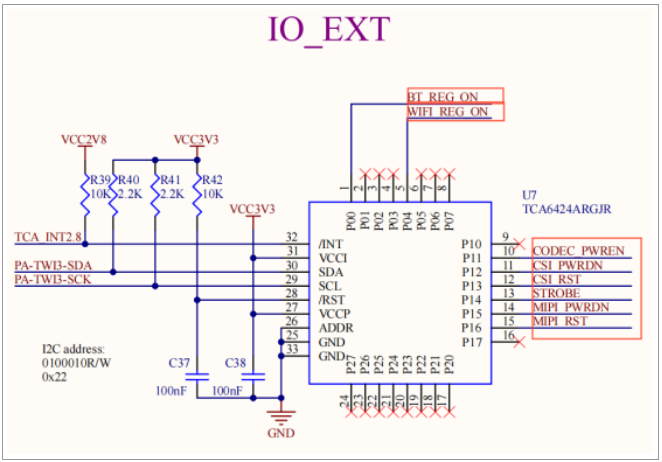

这是一个24 位 I2C 和系统管理总线 (SMBus)， 输入输出(I/O) 扩展器有中断输出、复位和配置寄存器。为了满足更多客户需求，在降低成本的同时尽可能保留更多功能，飞凌嵌入式为大家提供了OKT507-C去掉IO扩展芯片后保留扩展引脚功能的实现的方法。
扩展芯片上的IO口被WiFi、蓝牙、MIPI摄像头TP2854、DVP摄像头和line-out口电源使能引脚引用，若想保留这些功能，就要使用核心板其他可复用为这些功能的引脚。
本文将选用OKT507-C开发板的LCD功能引脚来重新复用为这些功能，用户可根据自己的实际功能需求情况选择。方法参考如下：
一、选用引脚

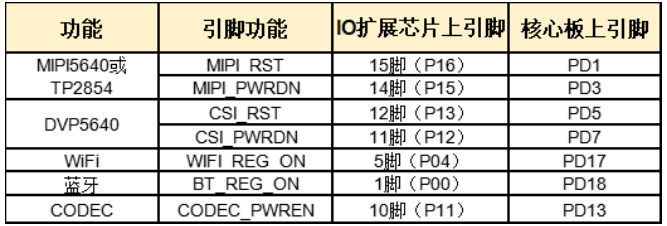

对应功能引脚如下表所示：
二、关掉gpio_ext及复用引脚原来功能
修改设备树，将LCD功能关闭后，该组引脚即可用作普通的GPIO。修改路径如下：
vi OKT507-linux-sdk/kernel/linux4.9/arch/arm64/boot/dts/sunxi/OKT507-C Common.dtsi

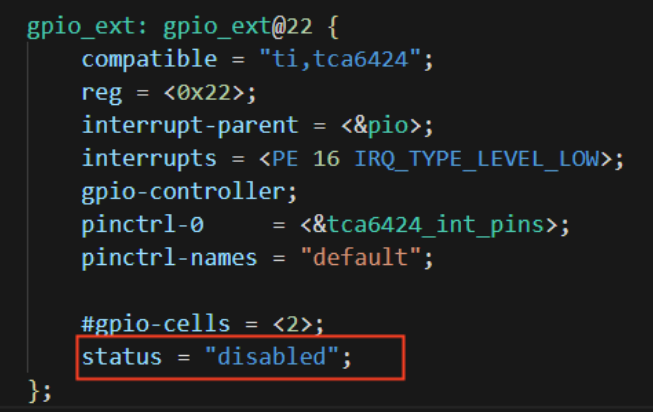

1. 关掉IO扩展芯片功能
因为扩展芯片已经拆除，所以要关掉扩展芯片节点。
2. 关闭需要复用引脚功能
关闭LCD功能，本文以选用LCD上的引脚用作功能复用，用户需根据实际情况关闭所用引脚功能。

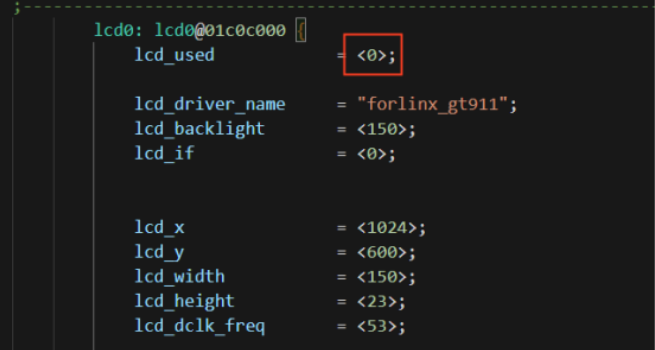

将lcd_used 改为 0

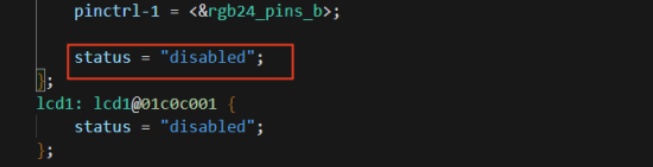

lcd0节点添加 status = “disabled”;
三、更改设备节点中引用的GPIO

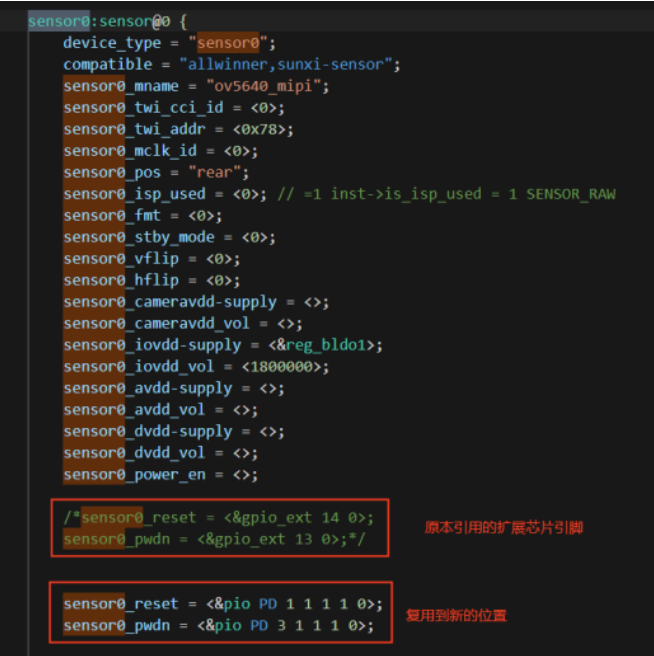

1. MIPI-5640引脚配置
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi
2. TP2854引脚配置
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common-TP2854M.dtsi
需要注意的是，MIPI5640和TP2854共用一个MIPI接口，两个功能都用到了MIPI_PWRDN引脚，实际使用时只能选择一种功能，因此本文在两个功能测试时选的同一个引脚。

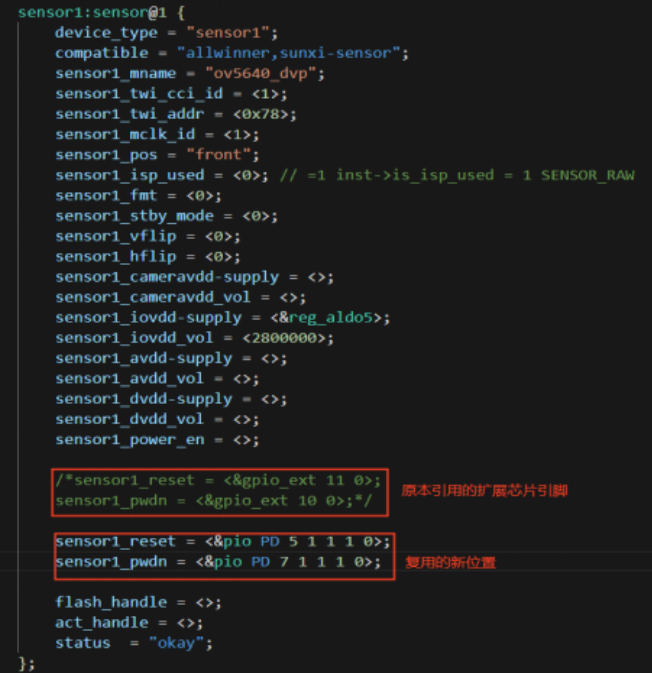

3. DVP-5640引脚配置
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

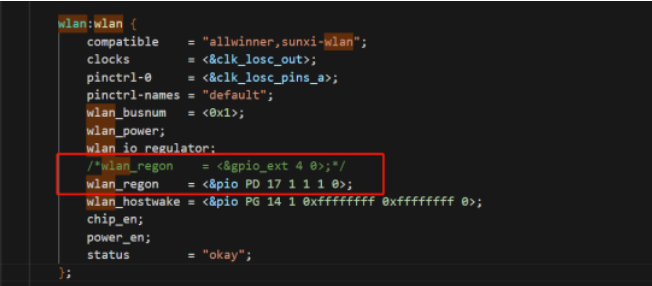

4. WiFi引脚配置
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

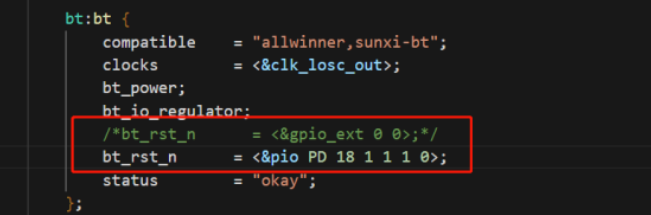

5. 蓝牙引脚配置
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

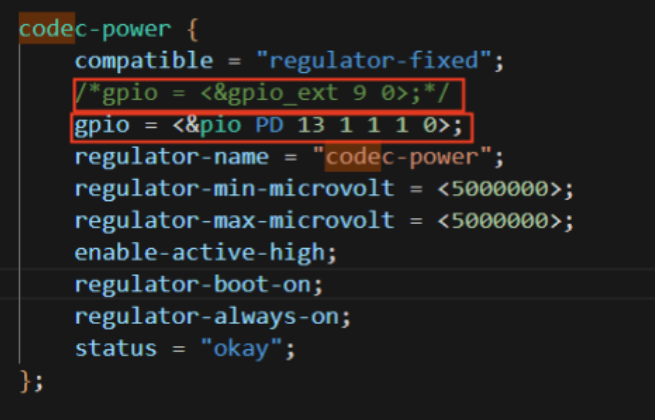

6. 音频引脚
路径如下：
vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi
以上就是OKT507-C开发板去掉IO扩展芯片后保留扩展引脚功能的实现的方法，本文使用的思路和方法仅供参考使用，其它Arm开发板虽然芯片不同，但思路和方法有很多的共性，希望对您在板卡的使用中能够有所帮助。想要了解有关OKT507-C开发板的更多详情，可以点击下图立即查看。
