智慧灯杆解决方案

原创 作者 智慧灯杆 2019-11-07 10:36:00 智慧灯杆 智慧灯杆解决方案

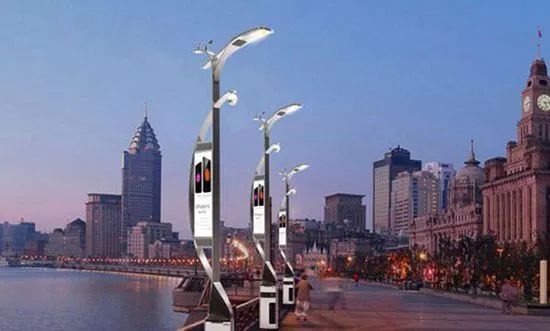

智慧路灯杆是一种集成各种信息设备技术创新复合应用的智慧路灯产品。

整个智慧灯杆内包含路灯照明控制系统、WiFi天线基站、视频监控管理、广告屏播控系统、城市环境实时监测、紧急呼叫系统、充电桩系统等应用。

路灯分布范围广、数量大、位置固定、可识别性强特点,更重要的是城市照明系统是城市最大的带电系统。通过集成多种技术,创新综合利用,建设智慧灯杆,在推动智慧照明建设的同时,做为智慧城市的多信息采集来源和多业务入口,将成为智慧城市建设发展的一种必然。

说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJQHnsvXmEtjd9yqvz6JUkhF6L1d9nc51u1qxibWXjcicUXicbS6ycNwkibQ/640?wx_fmt=png

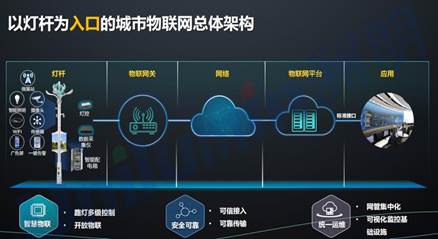

clip_image006.png 以灯杆为入口的城市物联网总体架构



说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJvcJ8VicoAvIibJIo8gf2yLG0XCgwWGjKmTZaA16QFicBN1us1PqYPv08A/640?wx_fmt=png

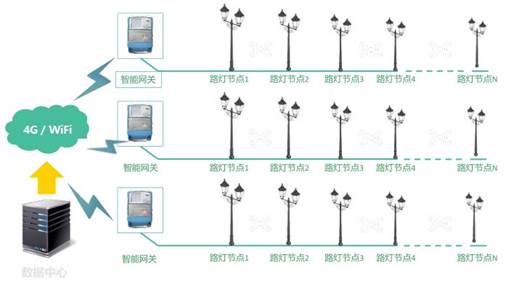

1、智能路灯照明控制系统

系统可运用无线WiFi、4G等多种物联网和IT技术,快速组网,低延时,支持更多业务介入。实现了各智能灯杆的远程单灯开光、调光、检测等管控功能,方便对城市路灯的日常巡查、维修管理等进行网络化、精细化、规范化、日常化管理。


说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJG4b9ajL6C2r5dYY7UGN5Fr9DfKvJ0zTKXaUme8NDPN2S4xCkFl3kQg/640?wx_fmt=png



2、微基站覆盖子系统

随着人们社会生活的不断发展,对于移动网络的覆盖要求,也不断加大,特别是大城市宏站和基站的分布不能很好的满足通信需求,给人们日常生活增加了众多困扰,基于路灯杆加装微基站可以更好的增加移动通信信号的辐射范围,满足日益增长的通信网络要求。

采用运营商光纤网络比无线4G更加稳定,在不具备部署光纤的区域,可以使用4G微基站。采用5.8G信号在灯杆间做Mesh,同时提供下行2.4G频段作为AP上网使用。


3、视频监控管理

智慧路灯集成视频监控设备,按需搭配视频分析系统,主动监测,主动预警。与其他功能单元共用传输线路以及供电线路。

低成本,高效率地提供视频监控服务。

说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJRGuicSzJZx550XX16xAOJvAJ4m9OJ2XyIGOcfIZ2WEKensDR4eZj0rw/640?wx_fmt=png


4、 充电桩模块

配合政府布局推广新能源汽车,装配在车站、小区等处的智能路灯杆上的充电桩是性价比较高的解决方案

无需重复的线路建设,不占据城市建设用地。将充电桩接入网管中心,通过充电桩厂商或者第三方软件公司开发的各种应用APP,可以实现包括GSI充电桩位置查询、预约充电、充电提醒以及在线付费等在线功能;车主在等待充电的同时可以观看本地视频、音乐以及新闻等内容,轻松打发充电时光。

说明: https://mpt.135editor.com/mmbiz_jpg/VYHFtvABrwaVx4XpdaEVWyxWwnKktF4L20YjWVGXib0ffVDuh0G9u3o9xnRmooOdoAO1X7BiaLehtfdClpnF2rNg/640?wx_fmt=jpeg


5、网络多媒体信息发布子系统

LED灯杆全彩显示屏作为网络多媒体信息发布的平台,内嵌智能管理核心模块,让广告可以随心掌控,广告图文信息随便更换。

显示信息可包括:商业广告、公益宣传、公共信息发布、紧急情况警告、区域地图显示、周边环境空气污染状况等。


说明: https://mpt.135editor.com/mmbiz_jpg/VYHFtvABrwaVx4XpdaEVWyxWwnKktF4LCysMznKIDiaOM3oswibD4nmyPc9oP28hDpBhYdZNZGOeGgQ9RbKwR20A/640?wx_fmt=jpeg


6、环境传感检测子系统

通过在智能灯杆上集成各种不同环境监测传感器,实现对气体、雨、雪、雾、温度、湿度等环境相关监测。



clip_image006.png 智慧灯杆智能控制解决方案



■ 基于Cortex-A9 i.MX6Q的方案实现


■ 采用飞凌FETMX6Q-C核心板

CPU :NXP Cortex-A9 iMX6Quad ,   四核1GHz,双核与四核PIN对PIN兼容
        RAM :1GB DDR3,可扩展至2GB
        ROM :8GB eMMC

说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJOIkKnU59QV7NOmSMwHVqK6ia1zxn6x6OIjD3mgmsxkibv6WlEoO7iaYFw/640?wx_fmt=png

本方案的实现对核心板的要求,除了满足功能之外,工作温度范围是影响稳定性的重要因素,FETMX6Q-C可满足-40℃~+85℃的温度范围下稳定工作。

▼ 以下是核心板详细硬件参数:

说明: https://mpt.135editor.com/mmbiz_png/VYHFtvABrwbJHnU8Ky0HOia6zM851GWxJfAtxn2udYX82eXYbEdNXZuqT7ajibbsU9Su4SSvBRAEr31zNYQCjjpw/640?wx_fmt=png

*图文来源于网络
