RK3399 Linux下修改各分区大小的方法
本篇文章主要介绍了RK3399Linux下修改各分区大小的方法，本文硬件平台采用飞凌嵌入式OK3399-C开发板，主要包括linux如何无损调整分区大小使用实例、应用技巧、基本知识点总结和需要注意事项，本文使用的思路和方法仅供参考使用，其它arm开发板虽然芯片不同，但思路和方法有很多的共性，希望对您在板卡的使用中能够有所帮助，更多ARM开发板相关资讯，关注飞凌嵌入

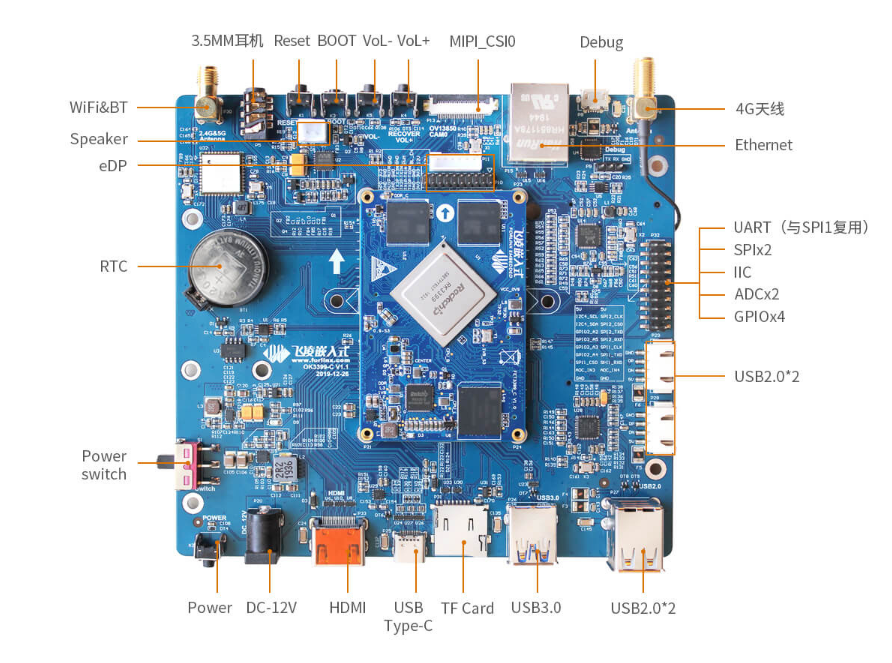

OK3399-C开发板功能接口图⬆
首先，解压源码，RK3399烧写以一个update.img的方式烧写，所以修改分区需要重新编译
打开源码目录下的/param/parameter.txt文件
看到如下内容：
CMDLINE: mtdparts=
rk29xxnand:0x00002000@0x00004000(uboot),
0x00002000@0x00006000(trust),
0x00002000@0x00008000(misc),
0x00010000@0x0000a000(boot),
0x00010000@0x0001a000(recovery),
0x00010000@0x0002a000(backup),
0x00020000@0x0003a000(oem),
0x00f00000@0x0005a000(rootfs),
-@0x00f5a000(userdata:grow)
RK3399linux的分区信息如上。
注意：
1、其格式为：分区大小+@+起始地址
2、在修改分区大小的时候必须要注意，修改某个分区要对应修改下一个分区的起始地址，以此类推。
3、后一个分区的起始地址为前一个分区的起始地址加上分区大小。
