飞凌嵌入式作为龙芯合作伙伴，率先推出基于龙芯 2K0300i 处理器开发设计的FET-2K0300i-S全国产自主可控工业级核心板。OK-2K0300i-S开发板采用核心板+底板设计，LCC加LGA设计的方式将处理器的功能引脚以最便利的方式引出，并针对不同的功能做了深度优化，方便用户二次开发的同时简化用户设计，为您的项目提供良好的评估及设计依据。
龙芯新一代自主可控芯片
龙芯2K0300i作为龙芯新一代高性能芯片，具备广泛的连接接口，USB、SDIO、UART、SPl、CAN-FD、Ethernet、ADC 等一应俱全，可以满足工业、电力、交通等行业的全国产自主可控需求。
处理器支持四路原生CAN
龙芯2K0300i支持四路CAN-FD接口， 具备突出的可靠性、实时性和灵活性，可满足用户多路CAN需求。
安全特性
龙芯2K0300i具备安全启动、集成国密SM2/SM3/SM4可保障系统启动安全，实现数据加密与身份认；采用全通路ECC技术，为CPU至DDR的数据传输提供错误校验和纠错，保障数据完整性，防止非法篡改。

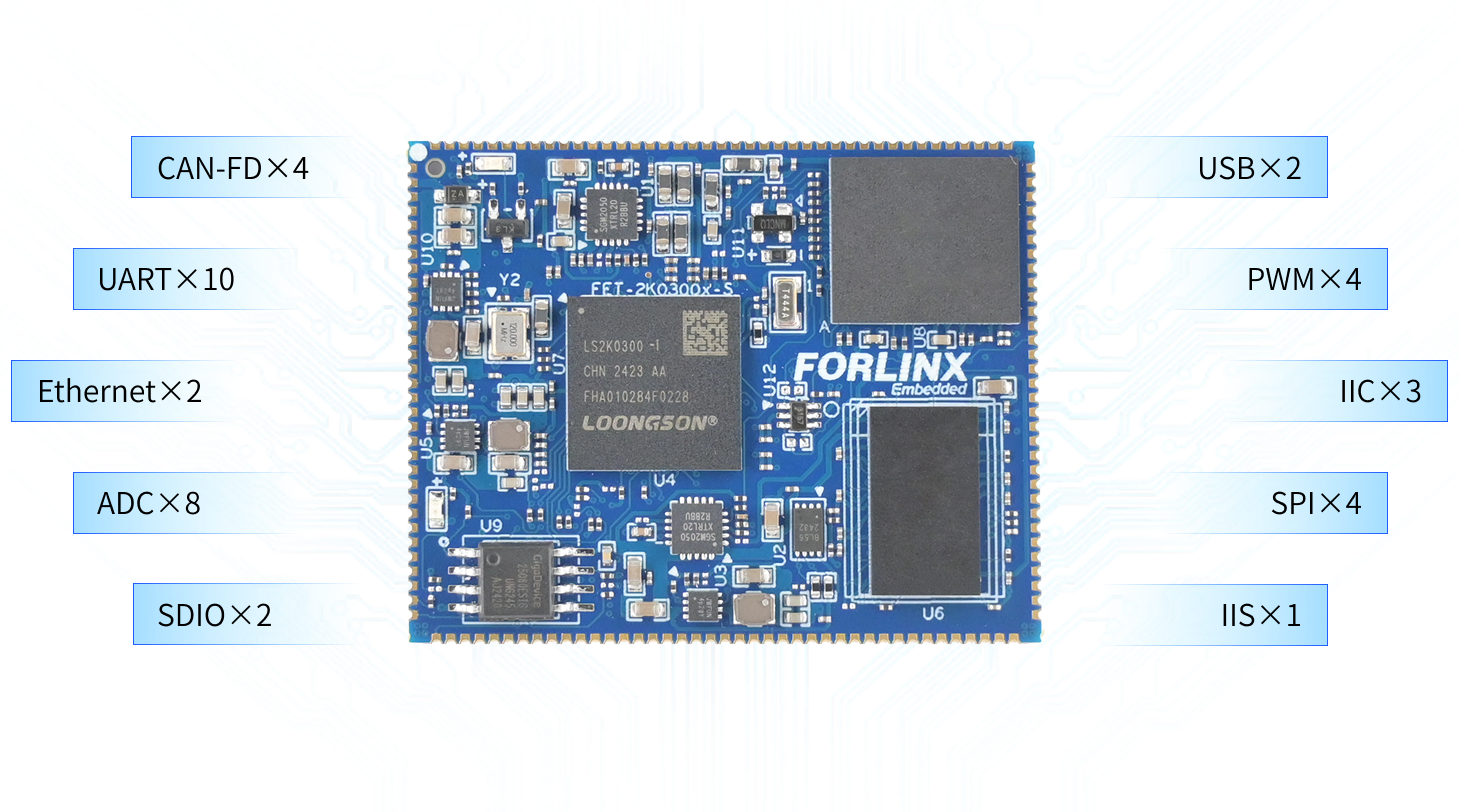

引脚全部引出
FET-2K0300i-S核心板通过采用LCC+LGA混合封装的方式，将CPU所有引脚引出，用户可根据特定应用场景灵活配置硬件，从而提升了处理器的适应性和定制能力，满足各个领域不同产品的不同功能需求。

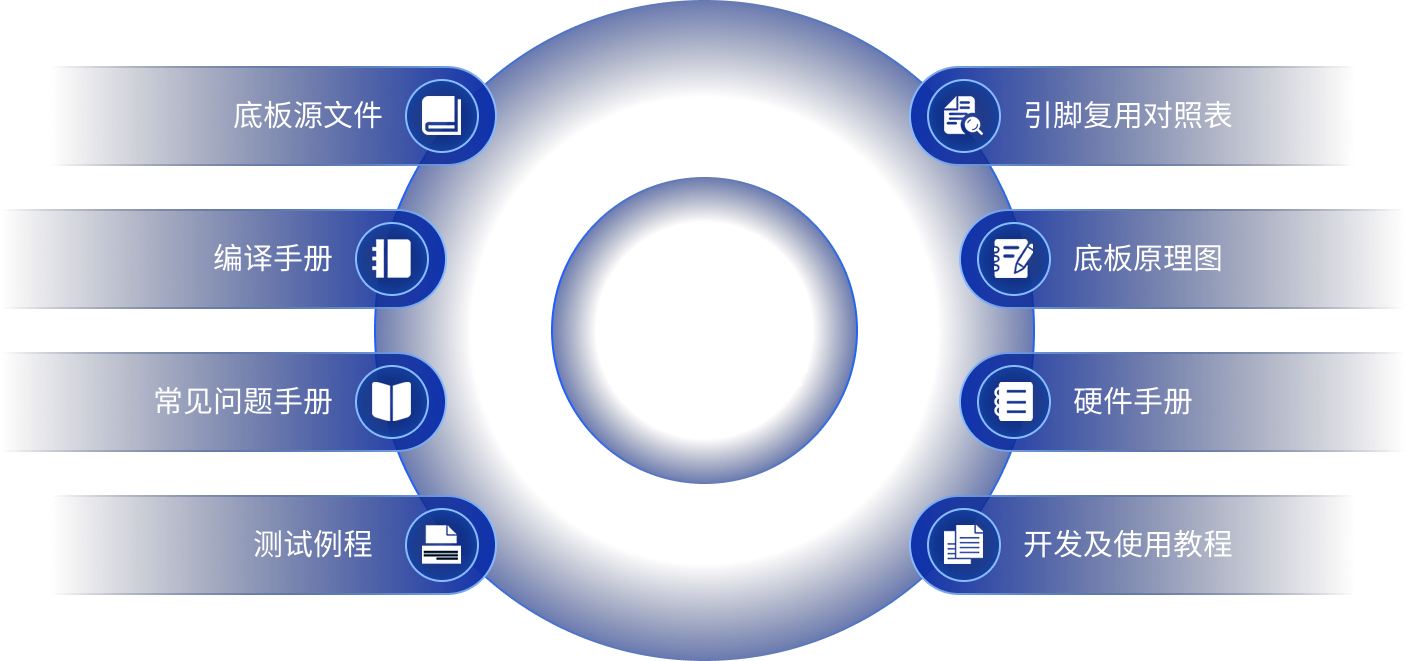

持续更新的用户资料
龙芯2K0300i系列核心板为用户提供了全面的开发资源，包括软件和硬件开发资料、常见问题手册、引脚复用对照表、硬件手册、测试例程以及底板原理图等。资料的完备性极大地简化了开发流程，使得产品生产更加高效便捷。
-
▊规格参数
FET-2K0300i-S核心板基础参数
处理器
龙芯2K0300i
CPU： 1×LA264
RAM
512MB DDR4
ROM
8GB eMMC
工作温度
-40℃~+85℃
工作电压
DC 5V
尺寸 35*44mm 接口方式
LCC+LGA，160个引脚（LCC引脚146个，邮票孔的引脚中心间距为1mm，单个引脚尺寸：1.8*0.6mm；LGA引脚14个，LGA的球间距为1.27 mm，单个球直径为0.8mm）
操作系统
Linux 4.19
系统烧写方式 TF卡
FET-2K0300i-S核心板功能参数
功能
数量
参数
USB2.0
2
支持2个高速USB2.0，其中USB0支持OTG功能，USB1为HOST
UART
≤10
共支持10路两线串口
SPI
≤4
其中SPI0/SPI1控制器仅可作为主控端，SPI0支持系统启动
I2C
≤4
支持标准模式100kbit/s和快速模式400kbit/s
Ethernet
≤2
支持2路RGMI/MII接口
ADC
8
12bits 分辨率，最大采样率2MS/s
RGB
≤1
支持RGB 888 格式，分辨率高达1920 x 1080@60Hz
SD卡
≤1
4bits数据位宽
I2S
≤1
支持主模式或从模式
CAN
≤4
支持CAN-FD，最高传输速率10Mbps
TIMER
≤3
3组定时器A/G/B-TIMER
JTAG
1
支持JTAG接口调试
PWM
≤4
支持4路PWM控制器，支持输入/输出
GPIO
≤96
注：表中参数为硬件设计或CPU理论值。

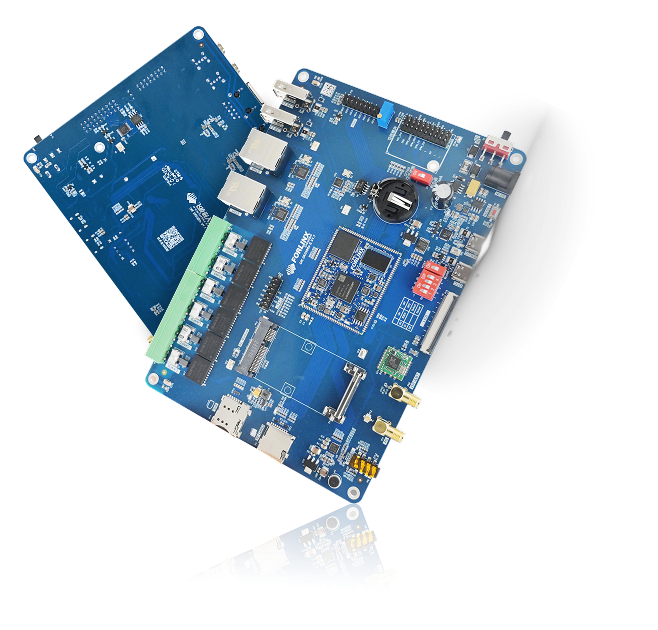

OK-2K0300i-S开发板
2K0300系列核心板配套OK2K0300i-S开发板开发板集成丰富的功能接口，用户可更快速地评估产品的性能、稳定性和易用性

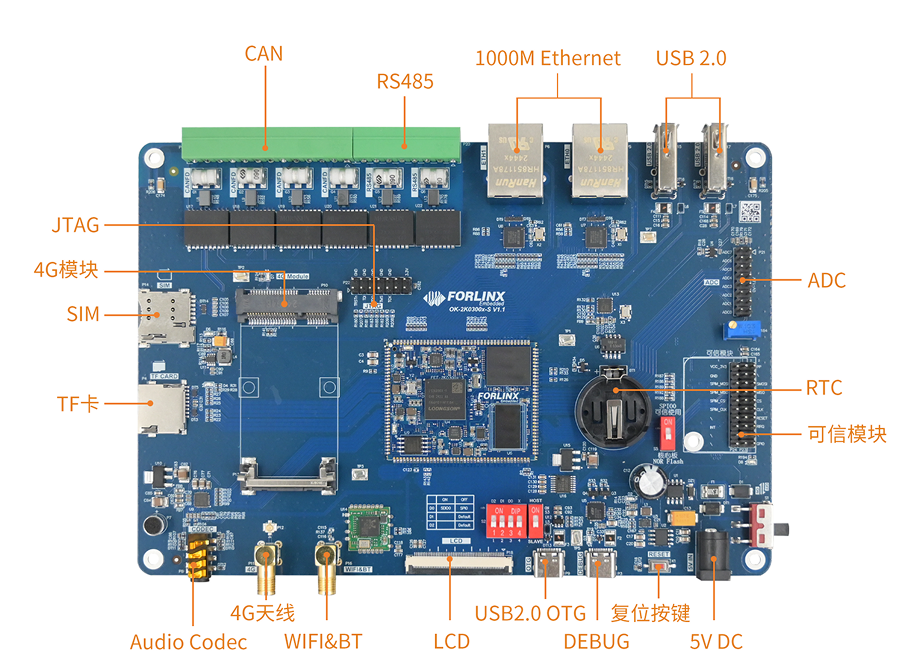

OK-2K0300i-S开发板功能参数
功能
数量
参数
LCD
1
支持RGB888 24位，最大支持至1920x1080@60Hz
USB OTG
1
采用Type-C连接器，主从拨码选择，用于下载烧录
USB2.0
2
支持2个高速USB2.0 Type-A连接器
TF Card
1
1组SDIO用于外接TF卡
4G
1
1个mini PCIe连接器，用于外接4G模块，采用USB2.0接口
WIFI&BT
1
1个WIFI&BT模组，采用USB 2.0接口
Ethernet
2
支持2个10/100/1000M网口，RGMII接口
Codec Audio
1
支持1个I2S音频接口，支持单声道和立体声道音频数据
CANFD
4
支持4个CAN接口，支持CAN-FD
RS485
2
支持2个RS485接口
SPI
2
通过排针外接引出，适配可信模块
RTC
1
I2C接口，板载一个RTC芯片和纽扣电池座
DEBUG
1
USB转串口用于输出调试信息，Type-C连接器
JTAG
1
通过排针外接引出，支持JTAG接口调试
ADC
8
通过排针外接引出，支持8通道12-bits ADC输入
-
