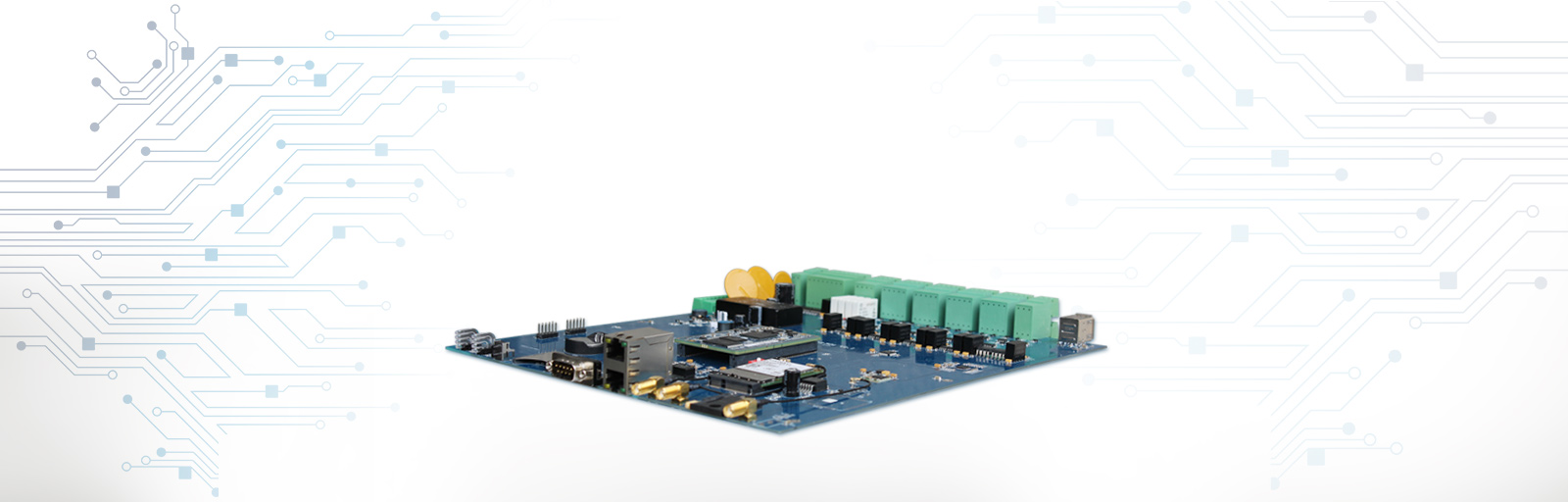

FCU1301嵌入式控制单元

CPU:AM335x

架构:Cortex-A8

主频:800MHz

内存:512MB DDR3

ROM:1GB NandFlash

系统:Linux3.2



FC U1301嵌入式 控制单元


FCU1301嵌入式控制单元是面向于机房动力环境监控物联网 等数据采集应用推出的工业级网关 类产品。 采用核心板 +扩展底板的方式,便于维护、降低成本的同时兼顾了稳定性。其核心模块采用已在医疗电力轨道交通工业控制 等行业成熟稳定应用的FET335x D核心板。 优化的接口布局,便于用户集成到1U机箱中,提高客户组装工作的效率。同时预留扩展接口及可选配的WIFI、GPRS4G模块 ,为客户的产品差异化留有空间。其特点如下:
★支持9~36V宽电压输入,同时具备主电、备电、电池三重供电保障
★支持2路Ethernet,隔离保护设计
★支持8路RS485 ,可复用为RS232,隔离保护设计
★支持12路DI,干接点输入,隔离保护设计
★支持4路DO,继电器输出,触点容量5A 250VAC、5A 30VDC
★支持2路USB Host,便于用户扩展
★支持WIFI STA和AP双模式,选配模块
★支持GPRS、4G,选配模块
★支持外扩存储卡

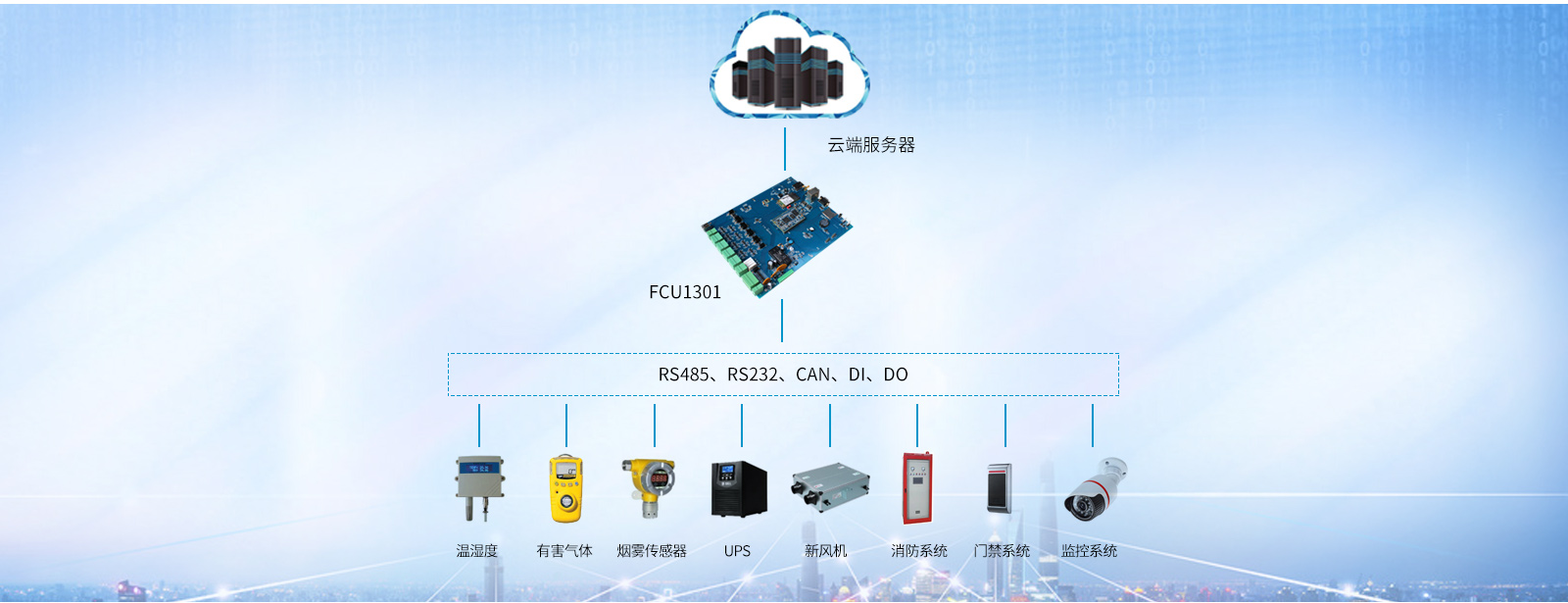

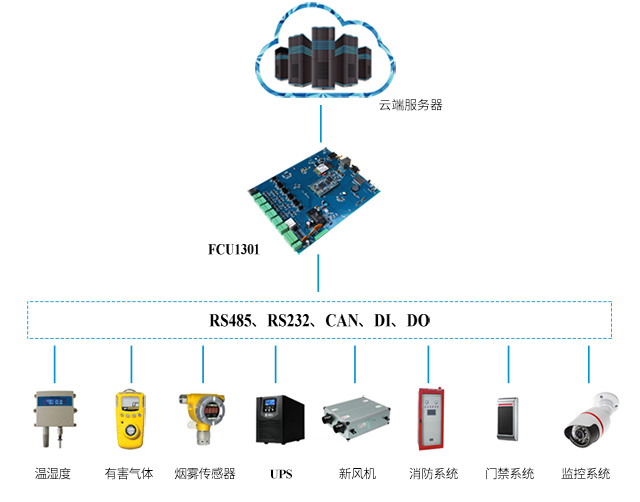

机房动力环境监控方案示意图
机房动力环境监控方案示意图phone

FCU1301嵌入式控制单元


适用于机房动力环境监控 、电力数据采集、智能楼宇、智慧交通、工业信息化、物联网等领域。

机房动力环境监控方案 机房动力环境监控方案采用CortexA8 AM335x设计
机房动力环境监控方案phone 机房动力环境监控方案采用CortexA8 AM335x设计phone

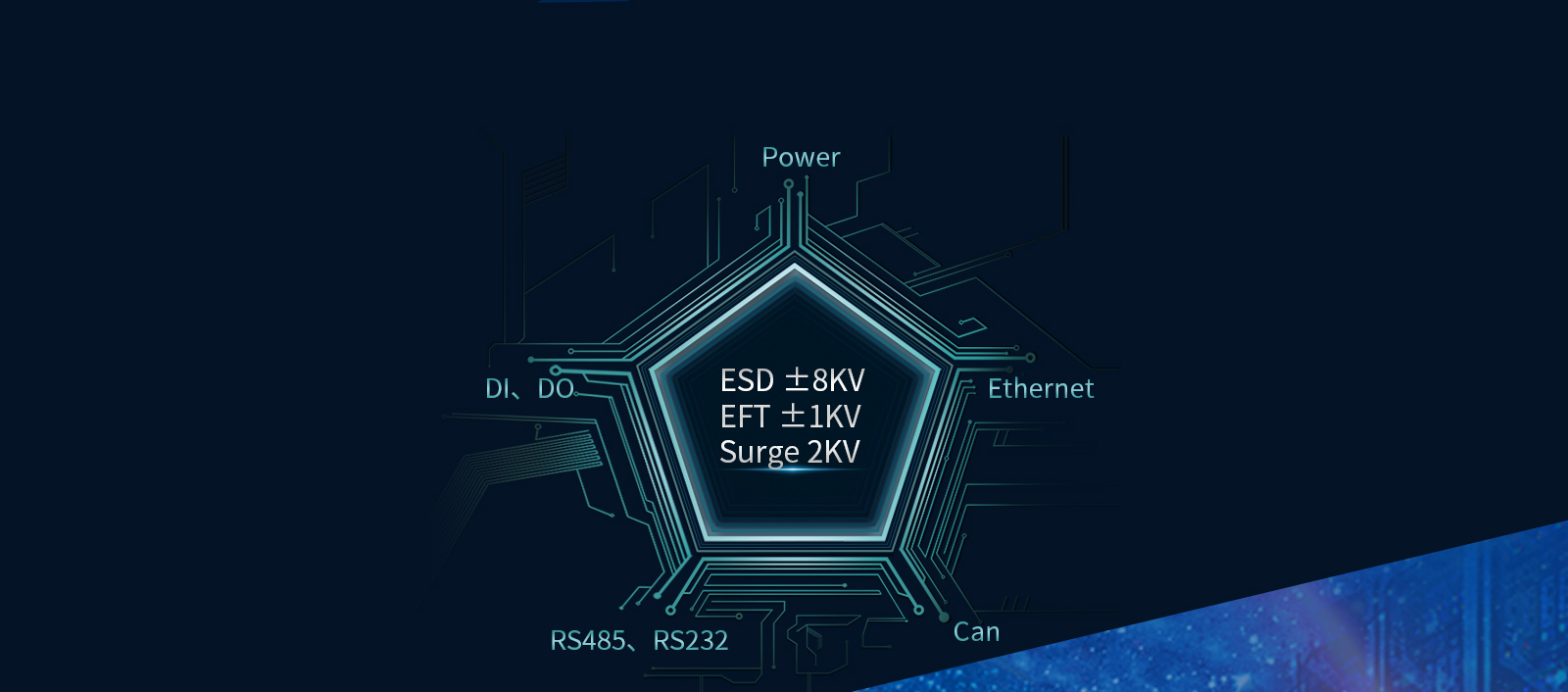

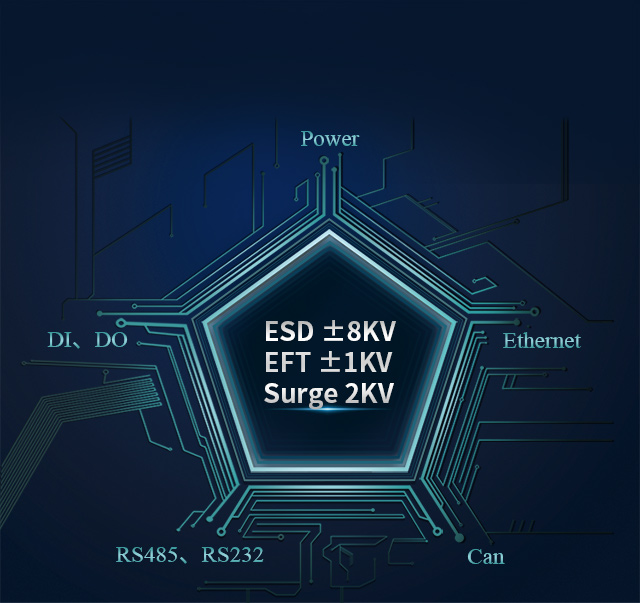

防护,更稳定


主要接口具备 ESD ±8KV、EFT ±1KV、Surge 2KV防护设计,让系统更稳定

机房动力环境监控方案安全防护
机房动力环境监控方案安全防护phone

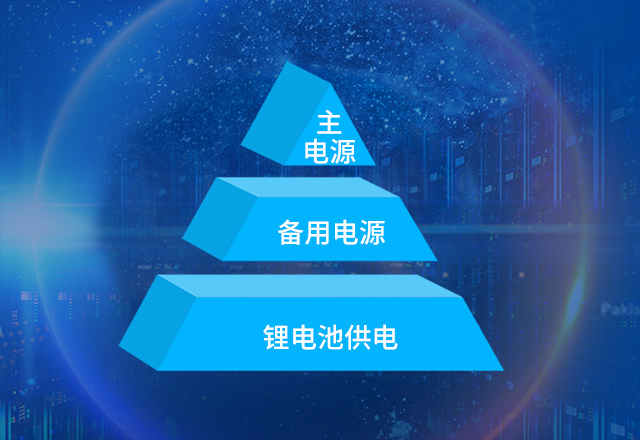

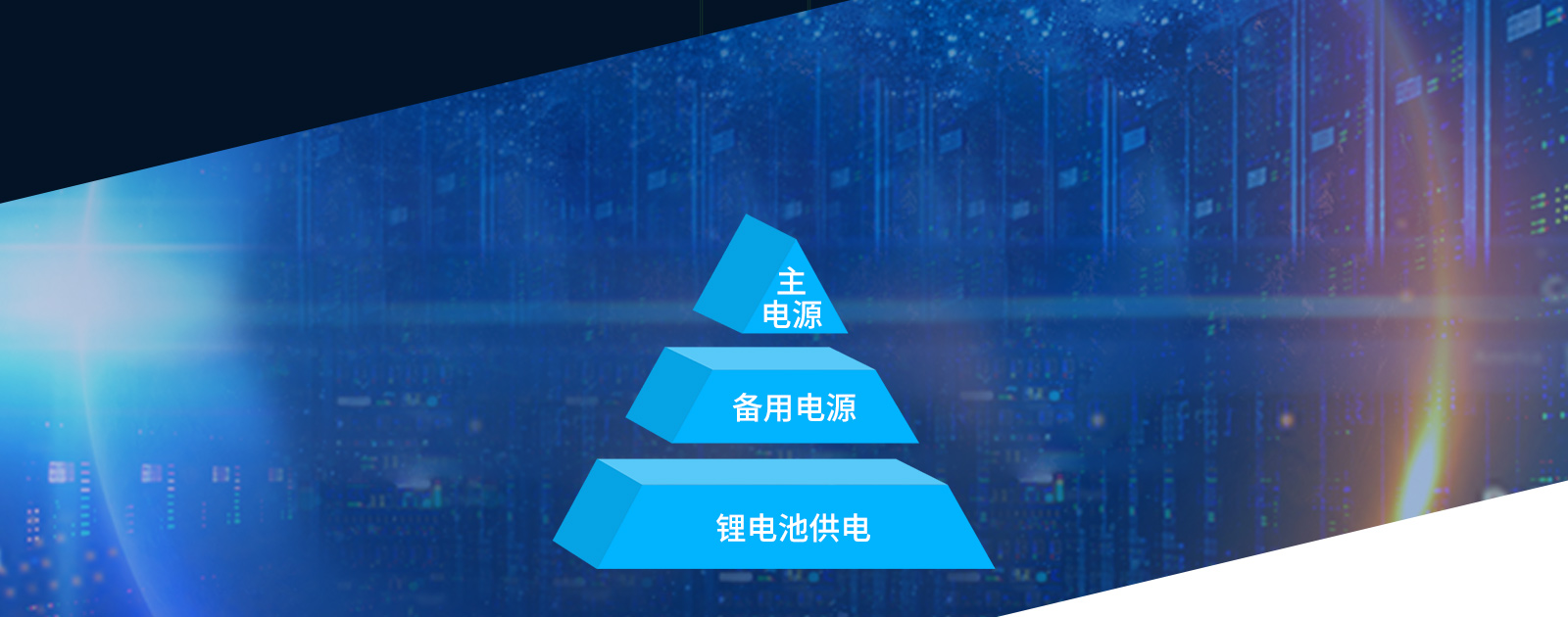

三重供电保障


主电源、备用电源、电池供电

机房动力环境监控方案三重供电保障
机房动力环境监控方案三重供电保障phone

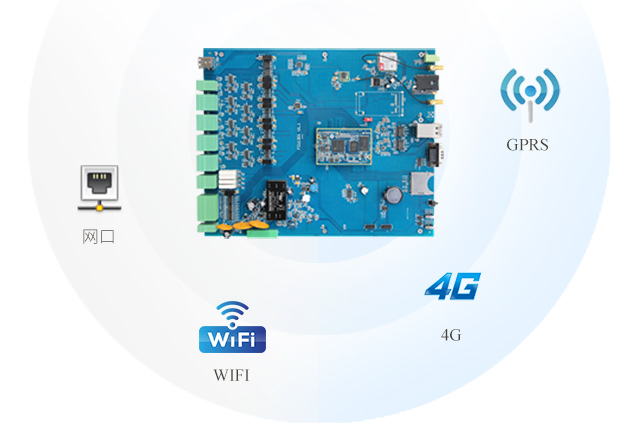

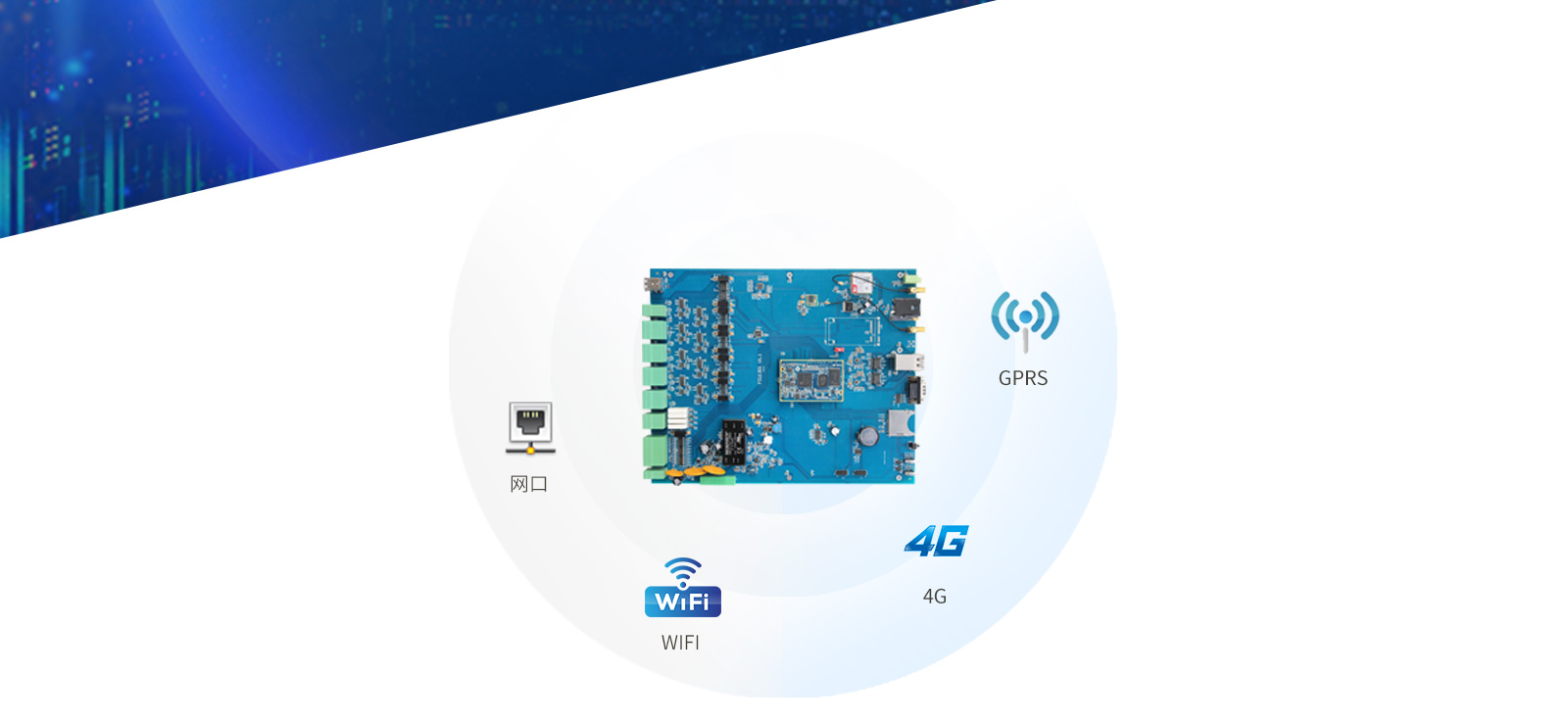

通讯方式多样


支持以太网、4G/GPRS、WIFI三种联网方式,方便客户灵活选择

机房动力环境监控方案通讯方式多
机房动力环境监控方案通讯方式多phone

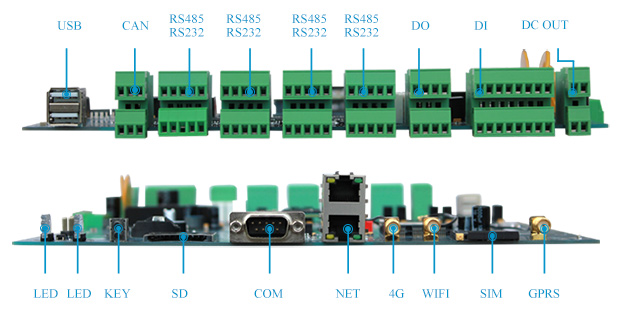

接口展示图


丰富的功能接口,适用场景更广泛


规格参数

硬件参数
CPU 型号:TI AM3354 Sitara ARM  架构:Cortex-A8  主频:800MHz
RAM 容量:512MB
FLASH 容量:1GB
外扩存储 标准 SD卡接口
移动通信 接口:mini PCI-E,板载标准 SIM 卡插槽,外插式安装。(供方提供接口,需方自行购买模块) 支持型号:ME909S-821  模块功能:支持中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G
DO 4 路 220V/5A 继电器隔离输出 接口:3.81 间距端子座
DI 12 路,干接点输入,光电隔离,电源隔离  接口:3.81 间距端子座
WIFI 采用USB WiFi, 支持STA、AP模式
UART UART 共9 路 RS232/RS485 8 路(复用) Debug 1路
USB HOST 数量:2 路  接口:标准 USB A 接口,用于插入 U 盘
CAN BUS 数量:2 路  功能:CAN-0:CAN2.0 B,125/250kbps CAN-1:CAN2.0 B,125/250kbps
IIC 数量:1路 功能:扩展显示屏
网络 数量:2 路10/100M 自适应 接口:RJ45  功能:RJ45-01:10/100M,用于连接上级系统
声音 无, 板载 GPIO 接口蜂鸣器
时钟 RTC 时钟 板载 CR2032 电池,具有掉电保持至少 1 年功能
电源 输入额定电压:DC12V 输入范围 DC9V-36V,具备反接保护
指示灯 (1)电源指示灯 (2)状态指示灯
复位按键 系统复位
BOOT开关 支持Nand Flash、SD卡 两种启动模式
尺寸 240mm×296mm
安装 螺丝直接固定安装
工作和存储环境 湿度:5%~95%,无凝露。  工作温度:-40℃~70℃  存储温度:-40℃~85℃
软件参数
U-boot版本 u-boot-2011-09
软件版本 内核版本:Linux-3.2.0 GCC: 4.5.3  QT: 4.8.5
支持驱动 网卡驱动
USB 驱动
CAN驱动
Flash ECC校验
Nand Flash驱动
支持ubi文件系统
SD卡驱动
RTC实时时钟驱动
4G模块驱动
UART驱动
RS485驱动
输入输出驱动(GPIO)
SDID WIFI 驱动


套件清单


一、4G版 FCU1301嵌入式控制单元套件清单
FCU1301嵌入式控制单元  数量 1套
4G模块              数量 1个
4G全频段天线   数量 2根
2.4G全向天线    数量1根
电源适配器        数量 1个
双孔交叉线        数量1根
其它(包装盒、保修卡、合格证)


二、GPRS版FCU1301嵌入式控制单元套件清单
FCU1301嵌入式控制单元  数量 1套
GPRS模块        数量 1个
2.4G全向天线   数量1根
GSM天线         数量1根
双孔交叉线       数量1根
电源适配器       数量 1个
其它(包装盒、保修卡、合格证)



在线购买


官方天猫店 点击购买

官方淘宝店 点击购买

官方微商城 点击购买




推荐产品:


AM3354

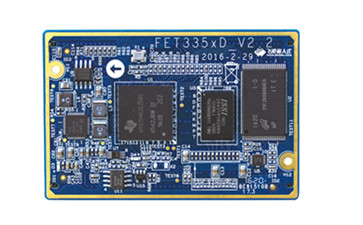

FET335XD核心板
