FET7110-C 核心板
FET7110-C核心板基于赛昉科技昉·惊鸿7110处理器设计开发，制程为28nm，采用开源RISC-V架构，主频1.5GHz，集成4核RISC-V架构；JH7110 RISC-V芯片现已量产，具备高性能、多功能、低功耗的特点，提供强大的GPU处理能力，支持多路视频编解码，并支持2路PCIe2.0、2路千兆Ethernet、2路CAN2.0等常用功能接口，核心板支持Linux5.15.0操作系统，适于工业视觉相关应用开发。
搭载高性能RISC-V处理器JH7110
JH7110是赛昉科技推出的一款高性能RISC-V SoC，该SoC已于2022年实现量产，是赛昉科技面向嵌入式行业打造。具备高效运算、高速连接、视觉处理等特点，符合工业场景需求，也是为推进我国在半导体领域技术创新和自主可控关键需求的一次成功尝试。

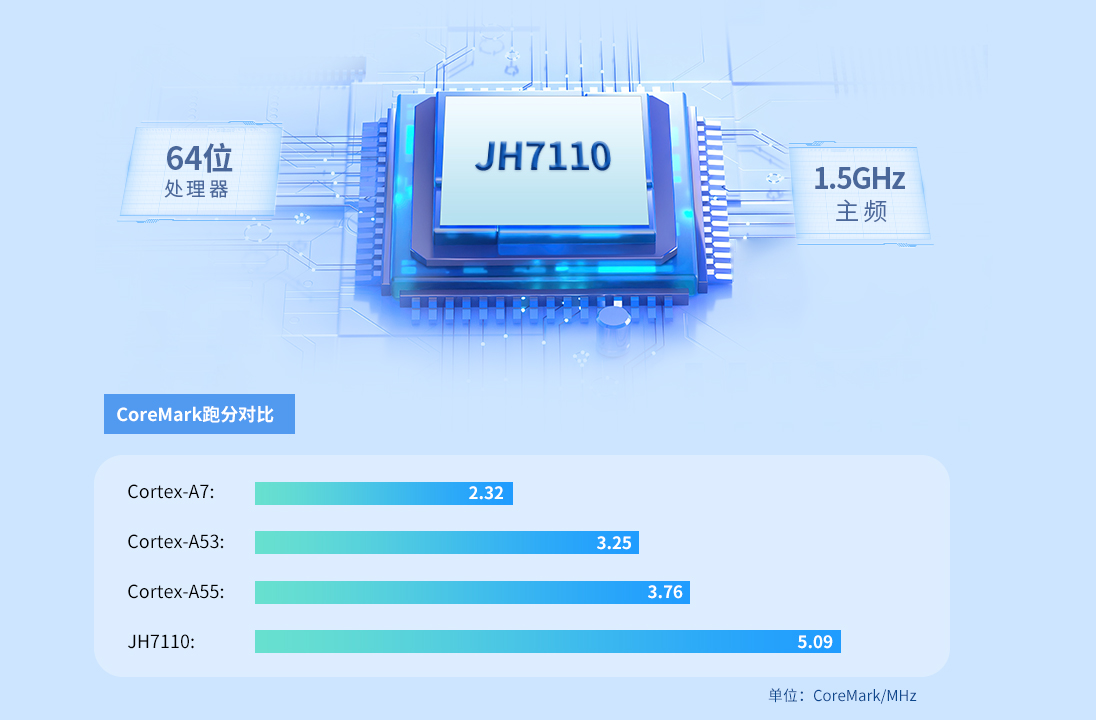

高性能四核1.5GHz MPU
JH7110配备64位高性能四核RISC-V 处理器核心，CPU稳定工作频率1.5GHz，Coremark跑分达5.09 CoreMark/MHz，性能优于Cortex-A55。
强大的GPU渲染能力
JH7110GPU采用IMG BXE-4-32 MC1架构，提供强大的处理能力，工作主频600MHz，同时支持OpenCL 3.0、 OpenGL ES 3.2、Vulkan 1.2等主流API，为计算机视觉、深度学习、图形渲染等应用提供充足算力支持。

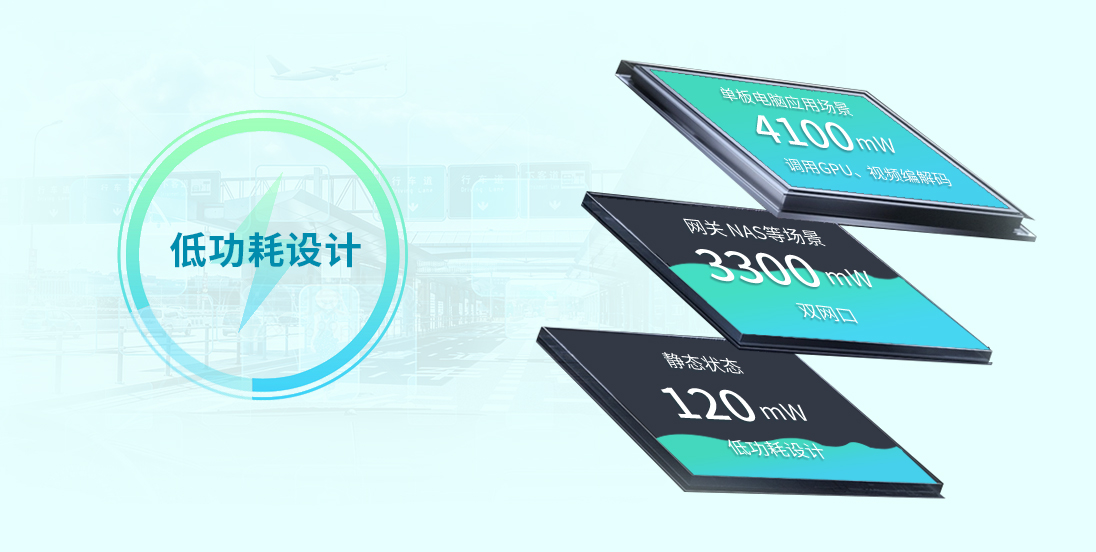

动态功耗控制 匹配不同应用场景
功耗方面，JH7110被划分为8个可独立开关的电源域，CPU频率可通过软件调节，客户可依据应用场景动态调频，实现功耗控制。

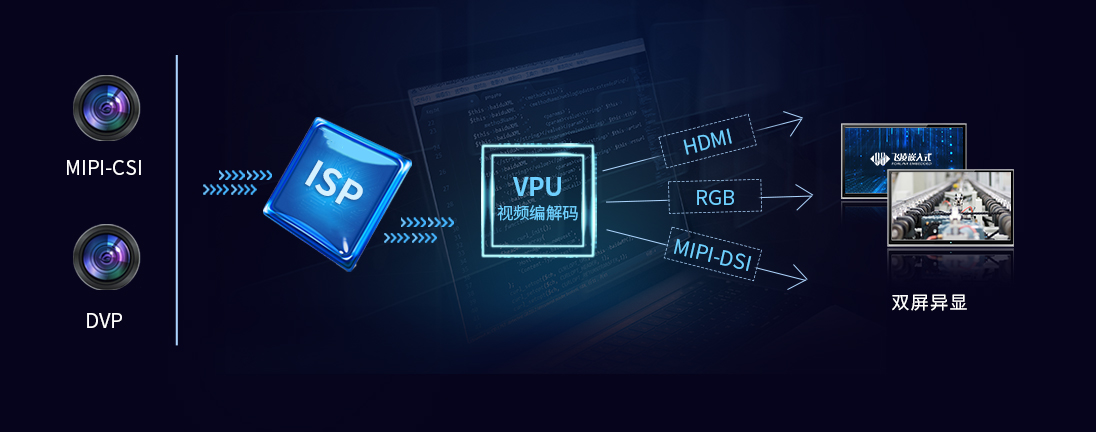

突出的多媒体处理能力
JH7110提供MIPI-CSI与DVP两种摄像头接入方式，支持ISP，最高支持4K@60fps视频解码与1080p@30fps视频编码，支持HDMI（4K@30fps）与RGB(1080p@30fps)、及MIPI-DSI（2K@30fps）显示输出接口，还可实现双屏异显。

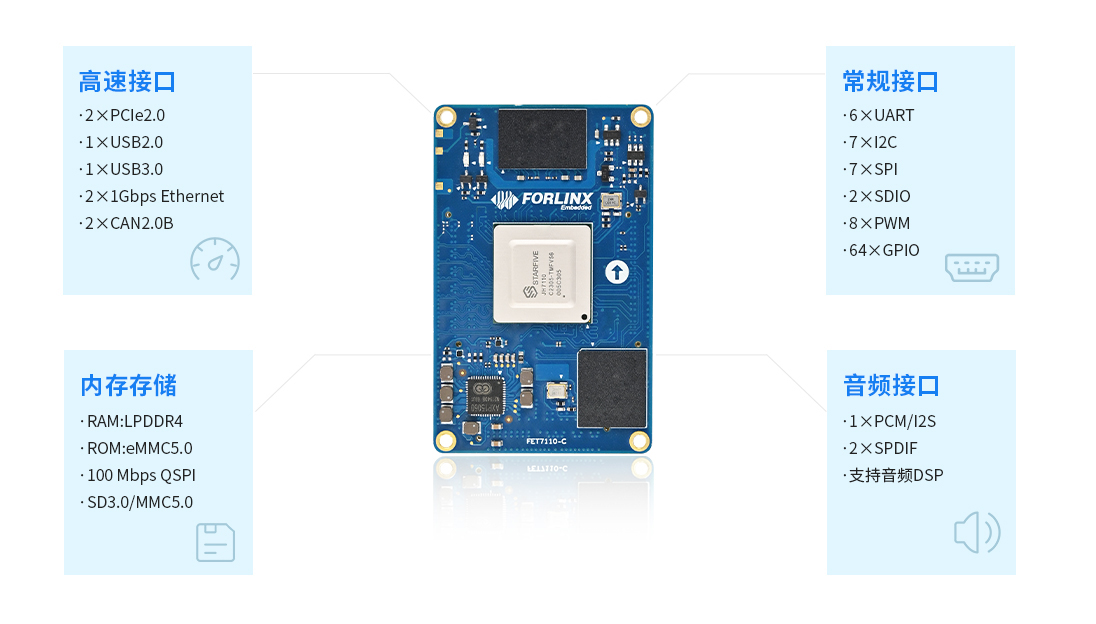

接口丰富 应用更广泛
广泛应用场景
FET7110-C核心板是一款面向全行业的通用型板卡，可用于工业智能、智能监控、商用电子、智慧家居、电力能源等诸多行业，也是有国产或自主可控需求的用户的优良选择。本产品经由严苛测试，可为您的高端应用提供稳定性能支撑。
-
▊规格参数
FET7110-C核心板基础参数 处理器
赛昉 昉·惊鸿系列7110
CPU：4 x RISC-V @1.5GHz
GPU：
• IMG BXE-4-32 MC1@600MHz
• OpenCL 3.0、 OpenGL ES 3.2、Vulkan 1.2
VPU：
•Video Decoder：H.265/H.264,4K@60fps or 1080p@30fps
•Video Encoder：H.265,1080p@30fps
RAM
2/4GB LPDDR4
ROM
32GB eMMC
工作电压
DC 5V
工作温度
0℃~+80℃
接口方式
板对板连接器（3×80pin，引脚间距0.5mm）
操作系统
Linux5.15.0
系统烧写方式
TF卡
机械尺寸
38mm×60mm
FET7110-C核心板功能参数 功能
数量
参数
RGB
1
RGB656,RGB888I/F,显示最高达 1080p@30fps
HDMI
1
支持1路HDMI2.0,最高支持4K@30fps分辨率
MIPI DSI
1
支持4-Lane MIPI，最高支持2K@30fps分辨率
MIPI CSI
1
提供1个4-lane MIPI摄像机串行接口
支持1，2，3或4线模式，每线最高支持2.5Gbps
DVP
1
支持12 bit DVP接口摄像头输入
Audio
1
支持1路8通道I2S PCM/TDM
支持模拟语音MIC输入与语音输出，其中一路为耳机输出,另一路为功率1W 8Ω的单声道喇叭输出
SDIO
1
用作TF卡
Ethernet
2
2路GMAC，支持RMII/RGMII 10/100/1000 Mbps
PCIe2.0
2
支持2路PCIe2.0x1，包含2路集成PHY的PCIe2.0控制器
USB2.0
1
支持1路USB2.0，支持主从模式，支持高速与全速模式
USB3.0
1
支持1路USB3.0 (与1路PCIe2.0通道复用)
UART
6
存在GPIO复用，为理论最大数量
CAN2.0B
2
2 个 CAN2.0B 接口
支持 CAN2.0B 协议，数据速率高达 1Mbps
支持 CAN FD 协议，数据速率高达 3.7Mbps
SPI
7
存在GPIO复用，为理论最大数量
IIC
7
存在GPIO复用，为理论最大数量
PWM
8
存在GPIO复用，为理论最大数量
GPIO
64
复用GP10数量
注：表中接口数量为硬件设计或CPU理论最大值，其中多数功能引脚为复用关系，为方便配置请参考PinMux表格；

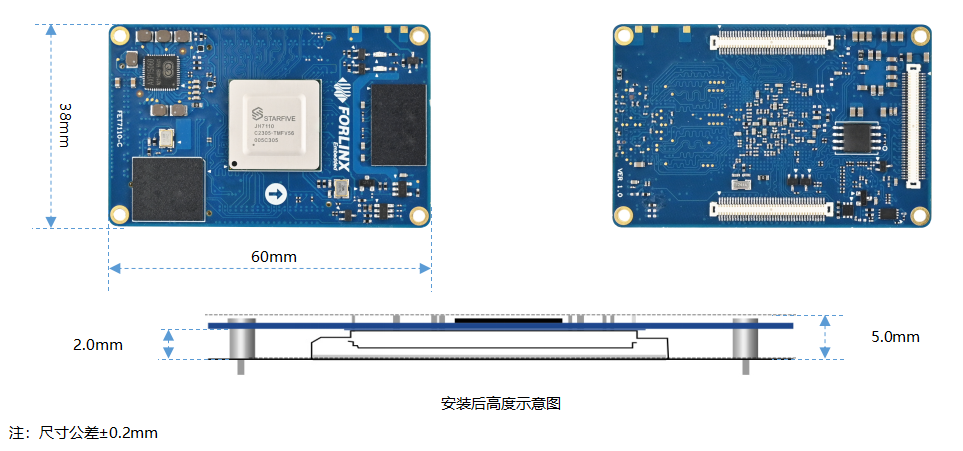

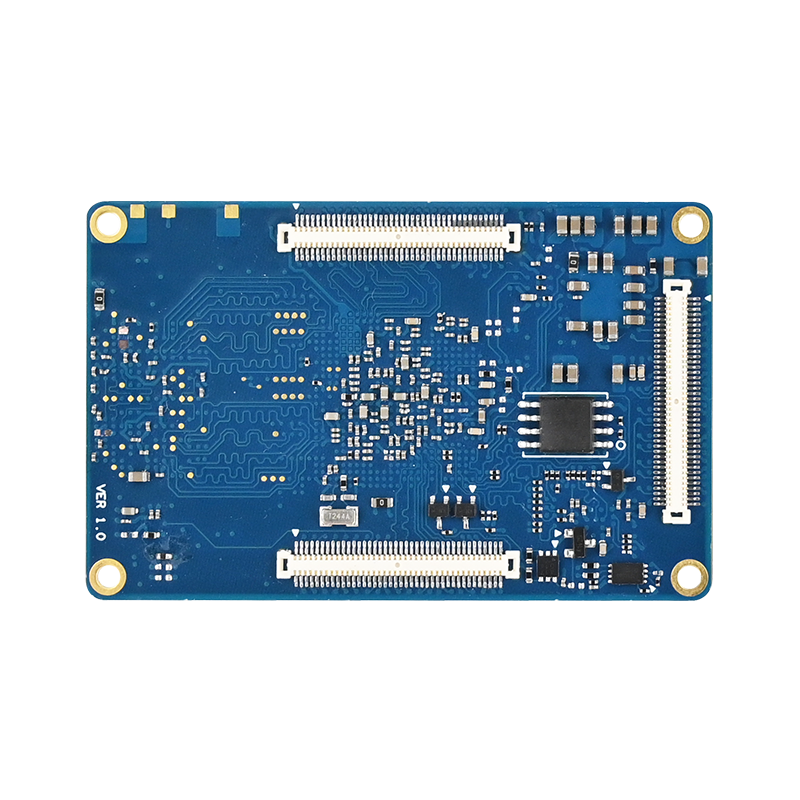

核心板外观与尺寸
核心板整板尺寸小巧仅38mm*60mm，采用3组80P板对板连接器合高仅2mm，将小体积、便于拆卸的优势集一身
-
▊资料下载
选型手册：
飞凌嵌入式全线产品手册
产品介绍：
FET7110-C产品简介
Linux5.15 资料列表
使用手册、编译指导手册、GIT原始仓库、不开源整理清单、第三方工具和库、原厂资料、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具
硬件资料列表
硬件手册、底板原理图源文件（AD格式）、底板PCB源文件（AD格式）、底板原理图PDF、芯片数据手册、核心板2D CAD图、底板2D CAD图、引脚功能复用表*、设计指导*
*：产品发布后陆续提供和丰富的资料
