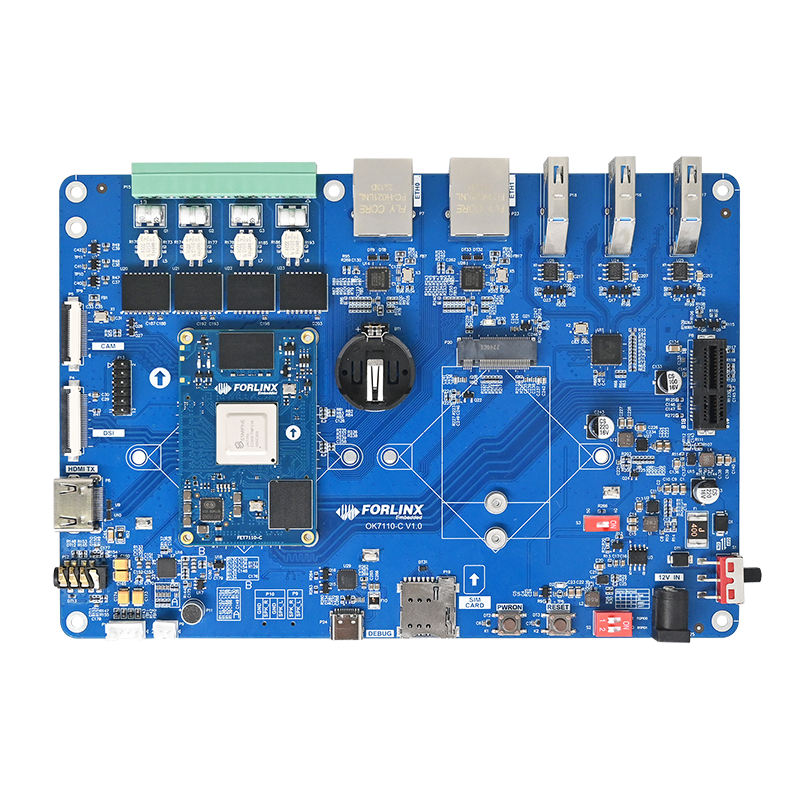

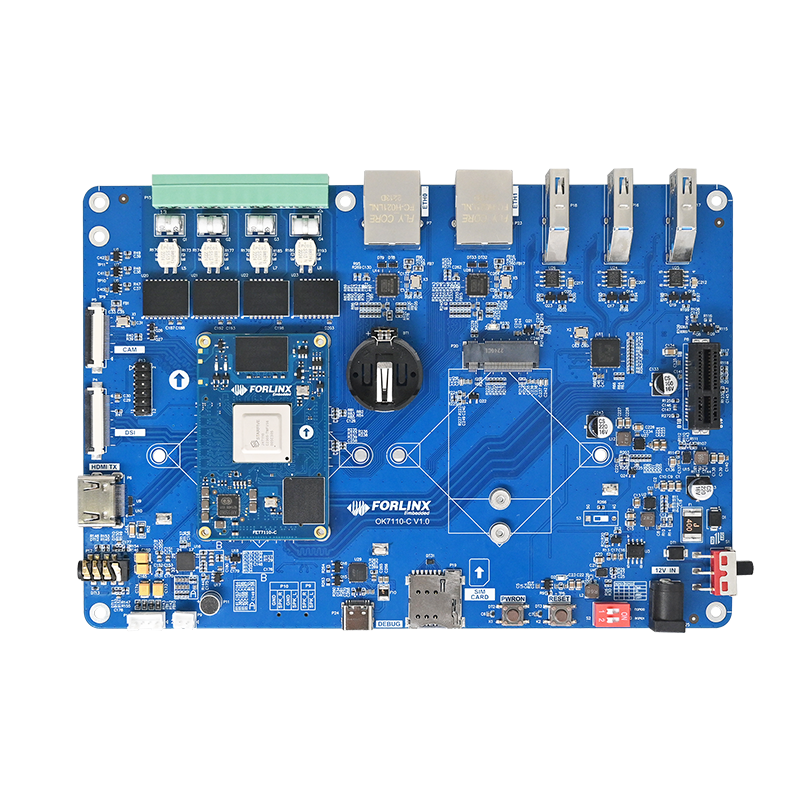

OK7110-C 开发板
OK7110-C开发板采用“底板+核心板”结构设计，核心板采用赛昉科技昉·惊鸿7110处理器设计开发的FET7110-C核心板，底板为功能载板，接口种类丰富完整,布局合理。OK7110-C开发板采用开源RISC-V架构，主频1.5GHz，集成4核RISC-V架构；JH7110 RISC-V芯片现已量产，具备高性能、多功能、低功耗的特点，提供强大的GPU处理能力，支持多路视频编解码，并支持2路PCIe2.0、2路千兆Ethernet、2路CAN2.0等常用功能接口，核心板支持Linux5.15.0操作系统，适于工业视觉相关应用开发。
搭载高性能RISC-V处理器JH7110
JH7110是赛昉科技推出的一款高性能RISC-V SoC，该SoC已于2022年实现量产，是赛昉科技面向嵌入式行业打造。具备高效运算、高速连接、视觉处理等特点，符合工业场景需求，也是为推进我国在半导体领域技术创新和自主可控关键需求的一次成功尝试。
高性能四核1.5GHz MPU
JH7110配备64位高性能四核RISC-V处理器核心，CPU稳定工作频率1.5GHz，Coremark跑分达5.09 CoreMark/MHz，性能优于Cortex-A55。
强大的GPU渲染能力
JH7110GPU采用IMG BXE-4-32 MC1架构，提供强大的处理能力，工作主频600MHz，同时支持OpenCL 3.0、 OpenGL ES 3.2、Vulkan 1.2等主流API，为计算机视觉、深度学习、图形渲染等应用提供充足算力支持。
动态功耗控制 匹配不同应用场景
功耗方面，JH7110被划分为8个可独立开关的电源域，CPU频率可通过软件调节，客户可依据应用场景动态调频，实现功耗控制。
突出的多媒体处理能力
JH7110提供MIPI-CSI与DVP两种摄像头接入方式，支持ISP，最高支持4K@60fps视频解码与1080p@30fps视频编码，支持HDMI（4K@30fps）与RGB(1080p@30fps)、及MIPI-DSI（2K@30fps）显示输出接口，还可实现双屏异显。
接口丰富 应用更广泛
广泛应用场景
FET7110-C核心板是一款面向全行业的通用型板卡，可用于工业智能、智能监控、商用电子、智慧家居、电力能源等诸多行业，也是有国产或自主可控需求的用户的优良选择。本产品经由严苛测试，可为您的高端应用提供稳定性能支撑。
-
▊规格参数
FET7110-C核心板基础参数 处理器
赛昉 昉·惊鸿系列7110
CPU：4 x RISC-V@1.5GHz
GPU：
• IMG BXE-4-32 MC1@600MHz
• OpenCL 3.0、 OpenGL ES 3.2、Vulkan 1.2
VPU：
•Video Decoder：H.265/H.264,4K@60fps or 1080p@30fps
•Video Encoder：H.265,1080p@30fps
RAM
2/4GB LPDDR4
ROM
32GB eMMC
工作电压
DC 5V
工作温度
0℃~+80℃
接口方式
板对板连接器（3×80pin，引脚间距0.5mm）
操作系统
Linux5.15.0
系统烧写方式
TF卡
FET7110-C核心板功能参数 功能
数量
参数
RGB
1
RGB656,RGB888I/F,显示最高达 1080p@30fps
HDMI
1
支持1路HDMI2.0,最高支持4K@30fps分辨率
MIPI DSI
1
支持4-Lane MIPI，最高支持2K@30fps分辨率
MIPI CSI
1
提供1个4-lane MIPI摄像机串行接口
支持1，2，3或4线模式，每线最高支持2.5Gbps
DVP
1
支持12 bit DVP接口摄像头输入
Audio
1
支持1路8通道I2S PCM/TDM
支持模拟语音MIC输入与语音输出，其中一路为耳机输出,另一路为功率1W 8Ω的单声道喇叭输出
SDIO
1
用作TF卡
Ethernet
2
2路GMAC，支持RMII/RGMII 10/100/1000 Mbps
PCIe2.0
2
支持2路PCIe2.0x1，包含2路集成PHY的PCIe2.0控制器
USB2.0
1
支持1路USB2.0，支持主从模式，支持高速与全速模式
USB3.0
1
支持1路USB3.0 (与1路PCIe2.0通道复用)
UART
6
存在GPIO复用，为理论最大数量
CAN2.0B
2
2 个 CAN2.0B 接口
支持 CAN2.0B 协议，数据速率高达 1Mbps
支持 CAN FD 协议，数据速率高达 3.7Mbps
SPI
7
存在GPIO复用，为理论最大数量
IIC
7
存在GPIO复用，为理论最大数量
PWM
8
存在GPIO复用，为理论最大数量
GPIO
64
复用GP10数量
注：表中接口数量为硬件设计或CPU理论最大值，其中多数功能引脚为复用关系，为方便配置请参考PinMux表格；

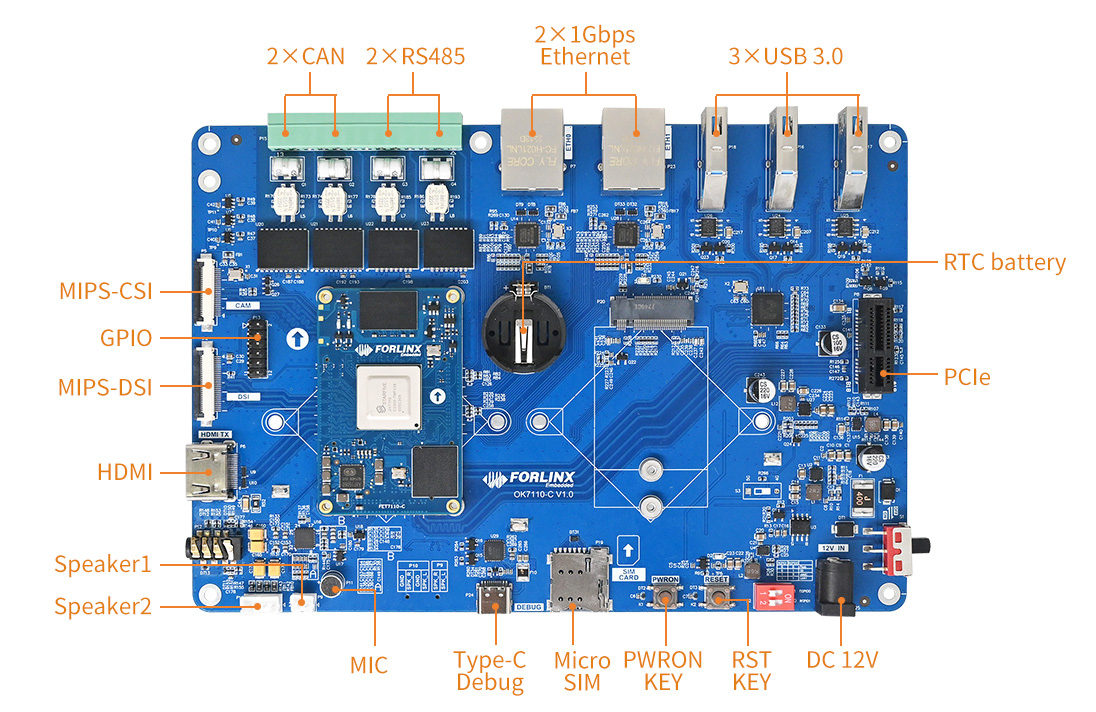

OK7110-C开发板
为便于客户评估昉·惊鸿系列7110处理器性能以及FET7110-C核心板稳定性，OK7110-C开发板引出接口，种类丰富完整,布局合理
OK7110-C开发板功能参数 功能
数量
参数
HDMI
1
HDMI高清输出，最高支持1080p@30fps分辨率
MIPI DSI
1
一路4 lane MIPI DSI，适配1024×600分辨率屏幕
Camera
1
底板通过FPC座引出1路4 lane MIPI CSI信号
支持飞凌OV5645摄像头，摄像头最大支持500W像素
Ethernet
2
支持10/100/1000Mbps自适应，通过RJ45引出
USB3.0
1
通过USB_HUB扩展三路USB3.0_A接口
PCIe2.0
1
使用PCIe卡槽引出1路PCIE2.0 x1 lane
UART
1
1路串口，由排针引出
Debug UART
1
1路串口Debug接口，转换为USB通信，通过Type-C接口引出
RS485
1
两路RS485接口，接口隔离，使用绿端子引出
CAN2.0
2
两路CAN2.0接口，接口隔离，使用绿端子引出
SPI
1
通过2.54mm间距排针引出
Audio
1
输入：板载1路模拟MIC输入，支持1路3.5mm接口耳机麦克风输入
输出：1路为耳机输出，1路为单声道喇叭输出（功率1W 8Ω）
TF卡
1
开发板支持1路TF卡，可支持UHS-I的TF卡，速率最高可达104MB/s
4G/5G
1
4G与5G功能二选一，4G支持M.2 Key B插座的4G模组，默认支持移远EM05，与EC20驱动兼容
5G支持使用M.2 Key B插座的5G模组，默认支持移远RM500U-CN
SIM卡采用Micro-SIM 卡槽
KEY
1
1个电源开关机按键，1个复位按键
RTC
1
板载独立RTC芯片，底板断电后可通过纽扣电池记录时间
-
▊资料下载
选型手册：
飞凌嵌入式全线产品手册
产品介绍：
FET7110-C产品简介
Linux5.15 资料列表
使用手册、编译指导手册、GIT原始仓库、不开源整理清单、第三方工具和库、原厂资料、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具
硬件资料列表
硬件手册、底板原理图源文件（AD格式）、底板PCB源文件（AD格式）、底板原理图PDF、芯片数据手册、核心板2D CAD图、底板2D CAD图、引脚功能复用表*、设计指导*
*：产品发布后陆续提供和丰富的资料
