OK113i-S开发板
飞凌嵌入式 OK113i-S开发板基于全志发布的T113-i工业级处理器开发设计。 T113-i主频1.2GHz,集成双核Cortex-A7 CPU、64位玄铁C906 RISC-V CPU和DSP,提供高效计算能力; 支持全格式解码及多种格式编码、支持多种显示及音频接口,多媒体功能丰富全面; 具备广泛的连接接口,USB、SDIO、UART、SPl、CAN、Ethernet等一应俱全; 核心板整板采用工业级国产元器件,邮票孔设计使产品更加坚固耐用, 开发板引出尽可能多的处理器核心资源,是您开发测试的一大利器。
超高性价比 工规处理器
不同于全志同期推出的T113-S3,T113-i是一款工业级(工作温度-40℃~+85℃)的处理器,内存扩展灵活,主频1.2GHz, 满足大多数工业场景性能需求。
核心板"国产化率100%"报告

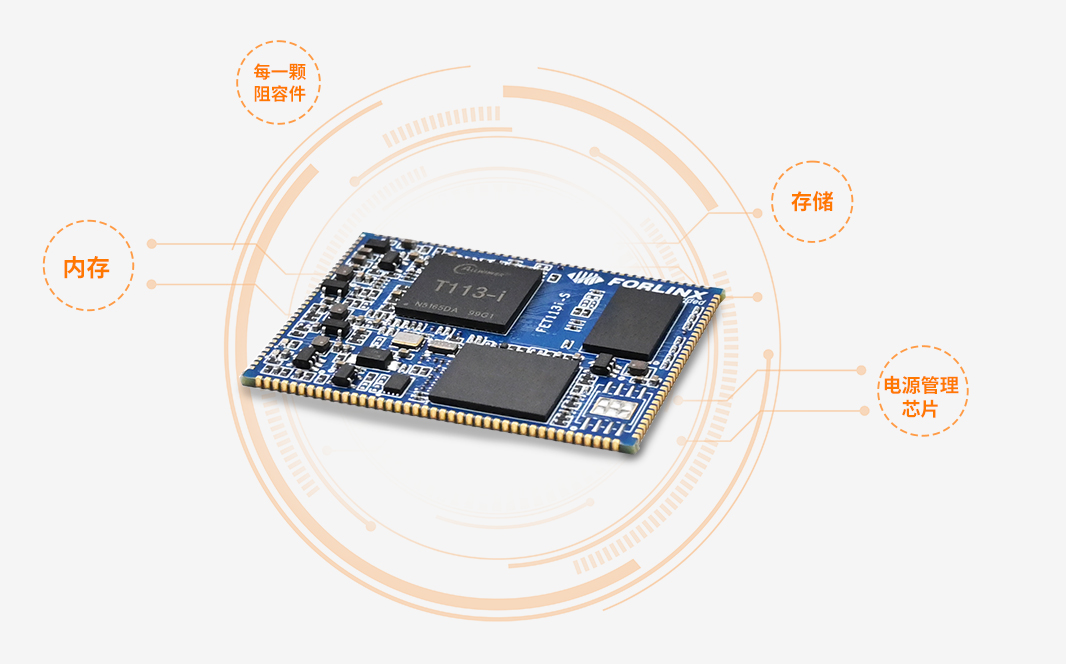

FET113i-S核心板,经过中国赛宝实验室(电子五所)权威认证,电子元器件国产化率高达100%;物料自主可控,产品生命周期长,全面验证国产化实力,终端用户可放心选用。
ARM+DSP+RISC-V,多核可同时运行
T113-i可通过软件确定核心开启及关闭,A7核+RISC-V核+DSP核可同时运行,DSP核适用于多媒体、数字信号处理等领域,而RISC-V核又可以匹配对实时性要求较高的应用场景,一芯多用,异构同时用。
接口资源
多媒体音视频功能突出

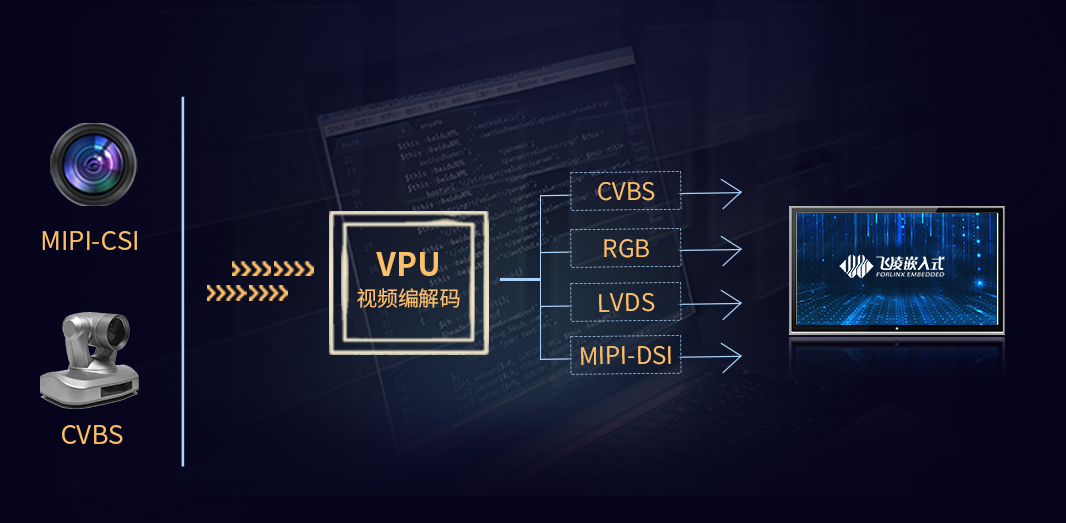

T113支持H.265(4K@30fps)、MPEG-4(1080p@60fps)、JPEG( 1080p@60fps)等全格式解码,JPEG/MJPEG ( 1080p@60fps)格式编码;支持8位并行CSI、CVBS视频输入,CVBS、RGB、双通道LVDS、四通道MIPI DSI视频输出; 通过对 DSP的支持,也同样适用于音频相关应用。
应用场景
-
▊规格参数

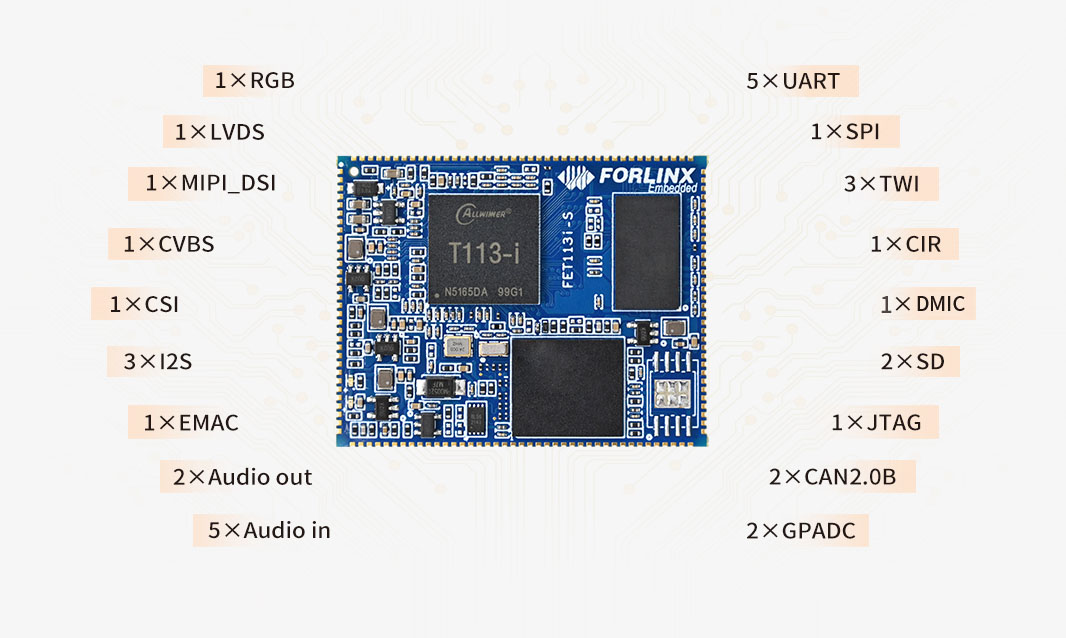

FET113i-S核心板基础参数 处理器
全志T113-i
CPU:T113-i
VPU:
Video decoding
•H.265 up to 4K@30fps
•H.264 up to 4K@24fps
•H.263,MPEG-1/2/4,JPEG,Xvid,Sorenson Spark,up to 1080p@60fps
Video encoding
•JPEG/MJPEG up to 1080p@60tps
RISC-V:玄铁C906
DSP:HiFi 4 DSP
RAM
512MB/256MB/1GB DDR3
ROM
8GB eMMC/256MB SPI Nand Flash
工作温度
-40℃~+85℃/-20℃~+85℃
工作电压
DC 5V
接口方式
邮票孔连接器(共引出146个引脚,两引脚中心间距1mm,单个引脚尺寸:1.4mm×0.6mm)
操作系统
Linux 5.4.61
系统烧写方式
•TF卡
•USB OTG烧写
机械尺寸
44mm×35mm
FET113i-S核心板功能参数 功能
数量
参数
RGB_LCD
1
支持DE/SYNC模式,最高1920x1080@60fps
三种显示接口存在复用关系,三选一输出
LVDS
1
Single link,最高1366×768@60fps
Dual link,最高1920×1080@60fps
MIPI_DSI
1
4-lane,最高1920×1200@60fps
CVBS_OUT
1
支持NTSC和PAL,支持10-bit像素深度YUV444和HV格式输出,分辨率最高4K@60Hz
CSI
1
支持8-bit数字相机接口,最大像素时钟148.5MHz
CVBS_IN
2
支持NTSC和PAL,10-bit video ADCs
Audio out
2
一对立体声耳机输出,一对差分Lineout输出
Audio in
5
三个差分/单端MIC输入,一个立体LINEIN输入,一个立体声FMIN输入
I2S
≤3
支持主从模式,采样率8kHz至384kHz
DMIC
1
数字PDM麦克风,采样率8kHz至48kHz
OWA
1
符合S/PDIF接口
USB DRD
1
支持主模式,最高480Mbit/s;支持从模式,最高480Mbit/s
USB HOST
1
主模式USB2.0,最高480Mbit/s
EMAC
1
10/100/1000 Mbit/s 以太网支持RGMII和RMII接口
UART
≤5
最高4 Mbit/s,除DEBUG UART之外,用户可用UART为5个
SPI
1
SPI0-SPI1,其中SPI0被核心板占用,用户仅可使用SPI1,SPI1支持SPI模式和DBI模式
TWI
≤3
TWI0-TWI3,兼容I2C总线,最高400 kbit/s,TWI3不可用,被核心板占用
CIR
1
支持1个红外接收,1个红外发送
PWM
≤7
PWM0-PWM7,其中PWM7被核心板占用,输出频率0至24MHz或100MHz
GPADC
≤2
SAR型ADC,12bit分辨率,8bit精度,采样率最高1MHz,采样最高电压1.8V
TPADC
1
四线电阻式触摸板输入检测
LRADC
1
低速ADC输入,按键检测用
CAN
2
支持2路CAN2.0B
SD
2
SDC0仅支持3.3V IO电平,默认配置为SD卡,SDC1仅支持3.3V IO电平
JTAG
1
开发板通过2×5 2.0mm间距插座引出JTAG信号
注:表中参数为硬件设计或CPU理论值,仅供参考。
OK113i-S开发板

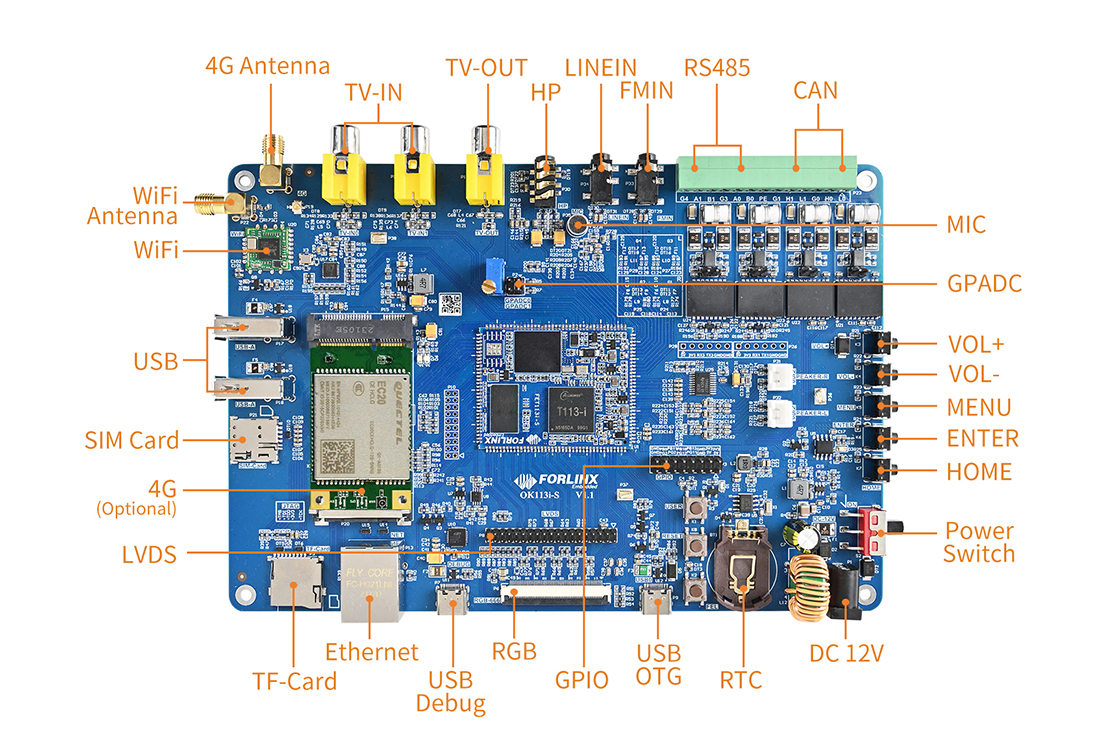

OK113i-S开发板集成丰富的功能接口,方便用户二次开发的同时简化用户设计,为您的项目评估提供良好的评估及设计依据。
OK113i-S开发板功能参数 功能
数量
参数
LCD
1
RGB666,支持电容/电阻触摸,背光亮度调节
LVDS
1
双异步通道(8 data,2clocks),支持电容触摸,背光亮度调节
TV-OUT
1
RCA莲花头插座
TV-IN
2
RCA莲花头插座
Audio
/
1个4段式耳机插孔,CTIA标准,立体声,包含麦克风;1个板载驻极体麦克;1个LINEIN插孔;1个FMIN插孔;2个立体声喇叭接口,支持4Ω最大1.9W
Ethernet
1
支持10/100/1000Mbps自适应,通过RJ45引出
TF Card
1
开发板支持1路TF Card,可用于烧写系统
4G
1
Mini-PCIe插座,USB2.0协议的4G模组,板载SMA天线座;SIM卡采用Nano-SIM 卡槽
Wi-Fi& Bluetooth
各1路
板载RTL8723DU;板载SMA天线座,共用单天线
Wi-Fi:IEEE 802.11 a/b/g/n WIFI,高达150Mbps收发速率
Bluetooth :v2.1+EDR/4.2,最高3Mbps
GPADC
2
由排针引出,可连接板载滑动变阻器测试
KEYADC
5
专用于按键的ADC,利用分压采样,由1个ADC设计而来
RTC
1
板载独立的RTC芯片,底板断电后可通过纽扣电池记录时间。
UART
1
2.54mm间距插针引出,供用户外挂设备
SPI
1
2.54mm间距插针引出,供用户外挂设备
CAN
2
电气隔离,符合CAN2.0B协议
RS485
2
电气隔离,自动控制收发方向
KEY
3
1个烧写键、1个复位按键、1个用户自定义按键
LED
1
蓝色,用户自定义LED灯
USB Type-A
2
USB 2.0,仅用作USB Host
USB Type-C
1
USB2.0,自适应主从模式,从该端口可以下载程序
USB DEBUG
1
由USB type-C座子引出调试串口,默认波特率115200
JTAG
1
通过2 x 7Pin双排2.0mm间距插座引出,支持A7和RISC-V调试
-
其它推荐:
FETA40i-C核心板
Allwinner A40i是全志开发的一款工业级处理器,A40i作为全国产工业级芯片中的佼佼者,采用更低功耗的4核ARM Cortex-A7架构,工作温度-40-85℃,是一款高性能低功耗超高性能CPU主芯片。飞凌嵌入式深度研究全志A40i芯片参数、原理图、datasheet规格书推出了以FETA40i核心板为主的一系列全国产工业级嵌入式计算机板卡,并提供了用于评估的A40i工控板、 A40i开发板。FETT507-C核心板
推荐T507,全志T507核心板采用工业级处理器设计开发,提供T507规格书,T507各类设计资料。FETT507-C核心板集成全志T507四核工业级处理器设计开发,Cortex-A53架构,主频1.5GHz,集成G31 GPU,内存2GB DDR3L,存储8GB eMMC。整板工业级运行温宽,支持绝大部分当前流行的视频及图片格式解码,具有稳定可靠的工业级产品性能、低功耗以及丰富的用户接口等优势,搭载Linux、Android、Ubuntu*操作系统,适用于车载电子、电力、医疗、工业控制、物联网、智能终端等领域FET113i-S核心板
全志T113处理器设计全国产化工业级核心板, 飞凌T113-i核心板采用全志T113-i处理器设计,高性价比 T113-i是全志科技推出的高性能工业控制处理器T113系列。T113-i 主频1.2GHz,集成双核Cortex-A7 CPU、64位玄铁C906 RISC-V CPU和HiFi4 DSP,提供高效的计算能力;T113-i核心板整板采用工业级国产元器件,是工业、电力、交通等关键领域实现国产化降本的优质之选。T113性能参数及功能规格参数详解见参数表。推荐飞凌FET113i核心板
