引言
第五代移动通信技术（5thgeneration wirelesssystems，简称5G）是最新一代蜂窝移动通信技术，也是继4G（LTE-A、WiMax）、3G（UMTS、LTE）和2G（GSM）系统之后的延伸。5G的性能目标是高数据速率、减少延迟、节省能源、降低成本、提高系统容量和大规模设备连接。

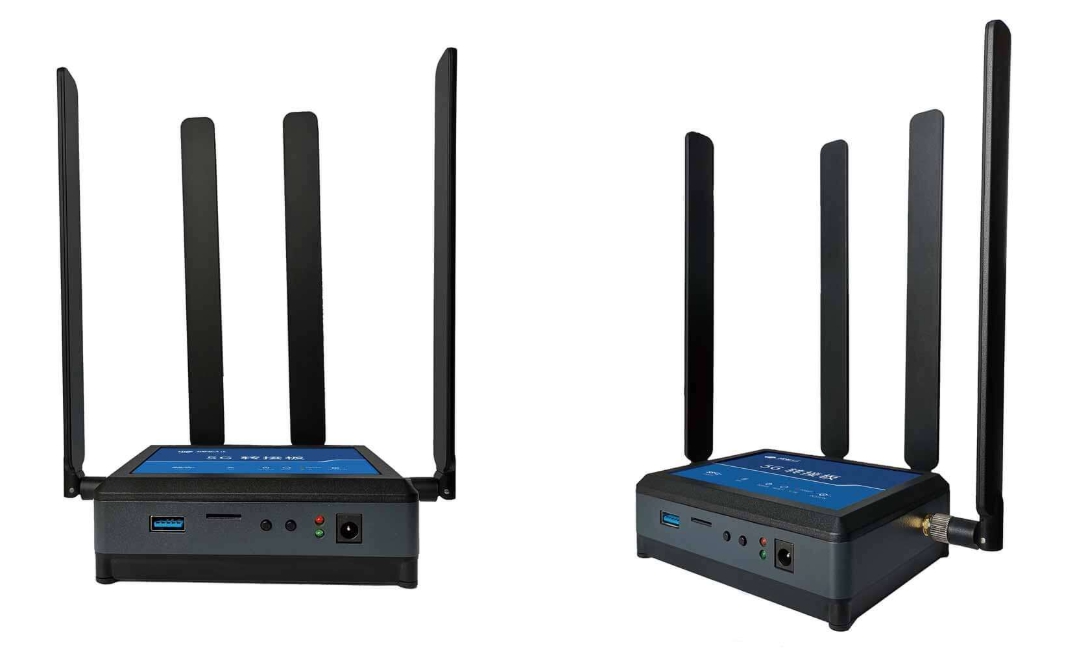

▲点击图片直达产品详情
目前市场上的[tagurl href="https://www.forlinx.com/product/5g-113.html" class="tag-link">5G模组开发板飞凌
飞凌 FIT-5G A 5G 转接卡是一款用于开发调试5G模组的产品，便于用户在开发板、PC机上使用；硬件设计兼容[tagurl href="https://www.forlinx.com/product/117.html" class="tag-link">华为MH5000移远RM500Q和广和通FM150
转接卡内部包含5G模块的外围供电[tagurl href="https://www.forlinx.com/article-new-c22/280.html" class="tag-link">电路
兼容华为、移远、广和通的三种5G模块，多种规格搭配可满足用户个性化需求。
|
|
|
|
|

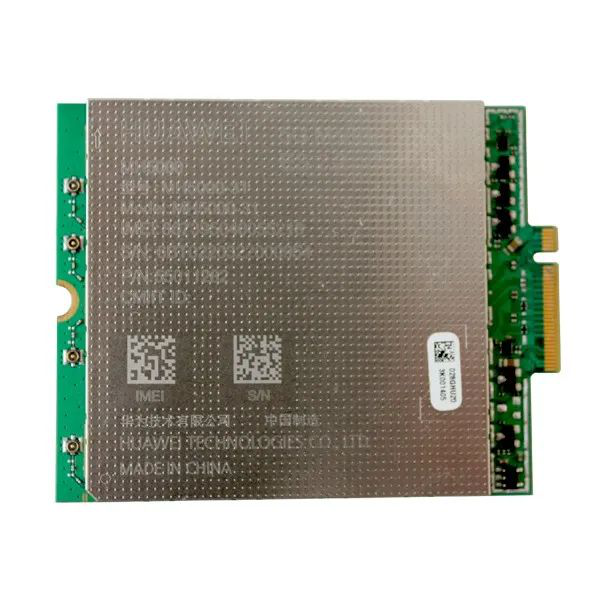

华为 |
移远 |

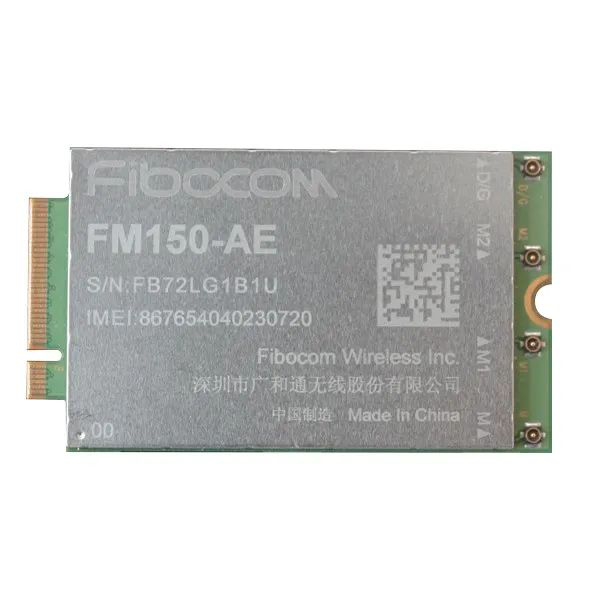

广和通 |
转接卡引出电源接口、USB3.0接口、SIM卡接口，电源指示灯、5G模块指示灯以及复位按键和开关机按键，支持SA/NSA双模式组网，除此之外该转接卡具有接口简单、操作方便、工作稳定等优点。
三种配置的转接卡均支持Windows/ Linux / Android 等操作系统。仅需简单配置，即可畅游5G。
飞凌 FIT-5G A 5G转接卡适用于
智能[tagurl href="https://www.forlinx.com/zidonghua.html" class="tag-link">工业物联网机器人EMS）信号采集、传输、[tagurl href="https://www.forlinx.com/product/29.html" class="tag-link">边缘计算医疗
石油化工行业现场数据采集、图像采集、处理、传输
想必广大攻城狮对这个转接卡的内部也是比较好奇的，下面继续为大家简单介绍5G模组的M.2接口定义及设计注意事项。M.2-KEY-B接口定义如下：
5G模块的部分[tagurl href="https://www.forlinx.com/product/imx6dl-32.html" class="tag-link">引脚
管脚
管脚名称
管脚描述
6
FULL_CARD_ POWER_OFF#
模块开关机控制，低[tagurl href="https://www.forlinx.com/article-new-c22/280.html" class="tag-link">电平
内部20K电阻上拉（因模块而异，有些内部无上拉）。
8
W_DISABLE1#
关闭WWAN模块的无线，即飞行模式, 低电平有效。
10
LED1#
系统状态指示, 开漏极输出。
23
WOWWAN#
唤醒主机
25
DPR
动态功率控制，用于SAR中断检测，低电平有效-保留。
30
UIM1_RESET
SIM卡1 复位
32
UIM1_CLK
SIM卡1 [tagurl href="https://www.forlinx.com/article-new-c22/255.html" class="tag-link">时钟
34
UIM1_DATA
SIM卡1 数据
36
UIM1_PWR
SIM卡1 电源，3V/1.8V
66
SIM_DETECT
SIM卡1检测，内部390K上拉。默认高电平有卡。
67
RESET#
模块复位，内部20K上拉。低电平有效。

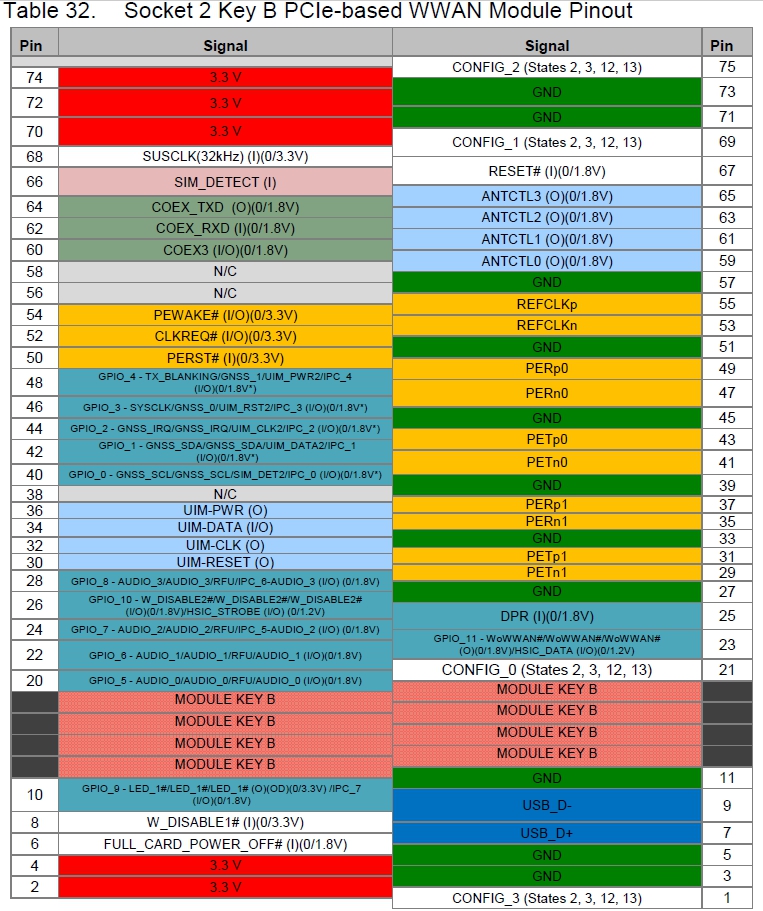

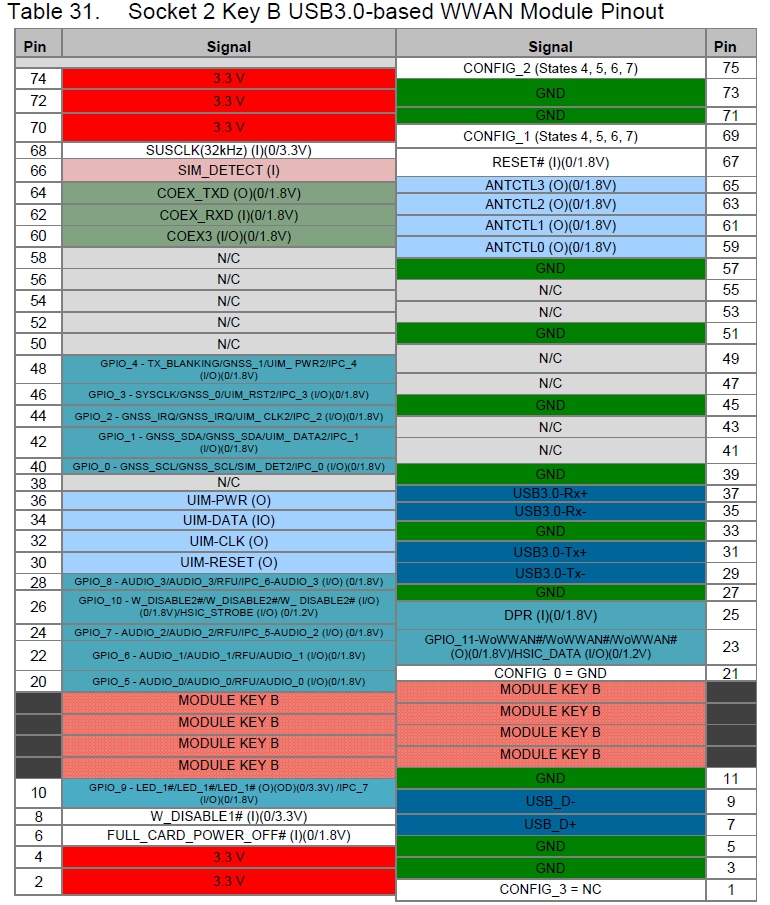

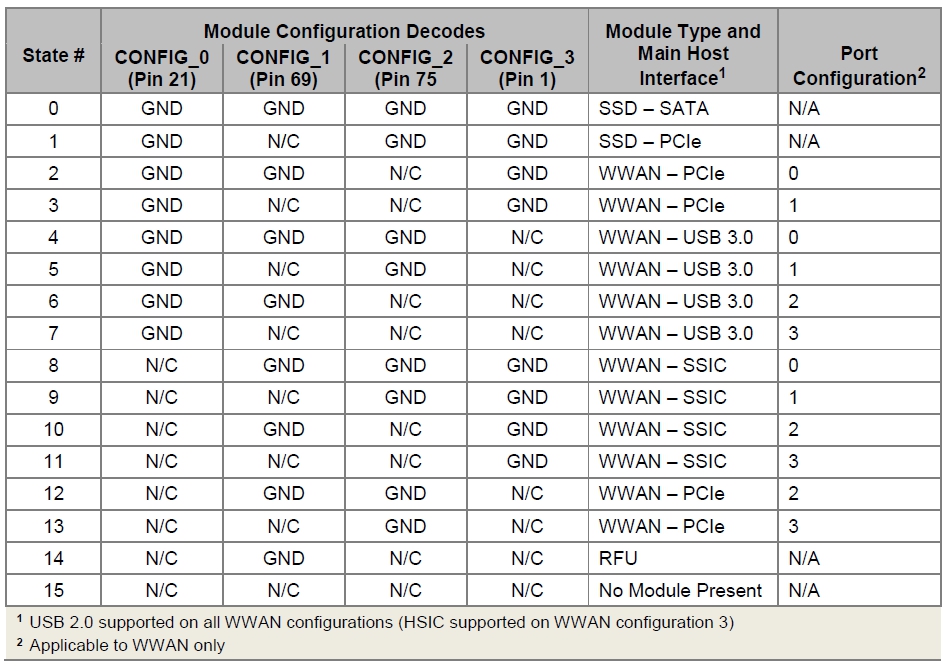

M.2-KEY-B配置如下：
其中FULL_CARD_POWER_OFF#和RESET#对模块启动尤为关键，需要根据不同模块厂商设计不同的电路，以下以移远RM500Q为例，简单说明。

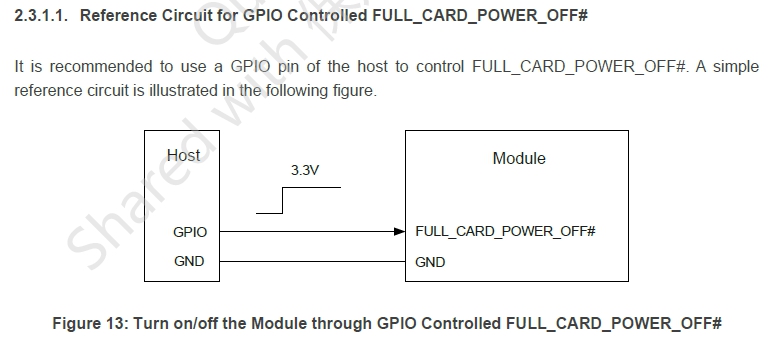

通过上图可以看出，FULL_CARD_POWER_OFF#引脚，模块内部没有上拉，需要通过外部[tagurl href="https://www.forlinx.com/product/imx6q-30.html" class="tag-link">GPIO

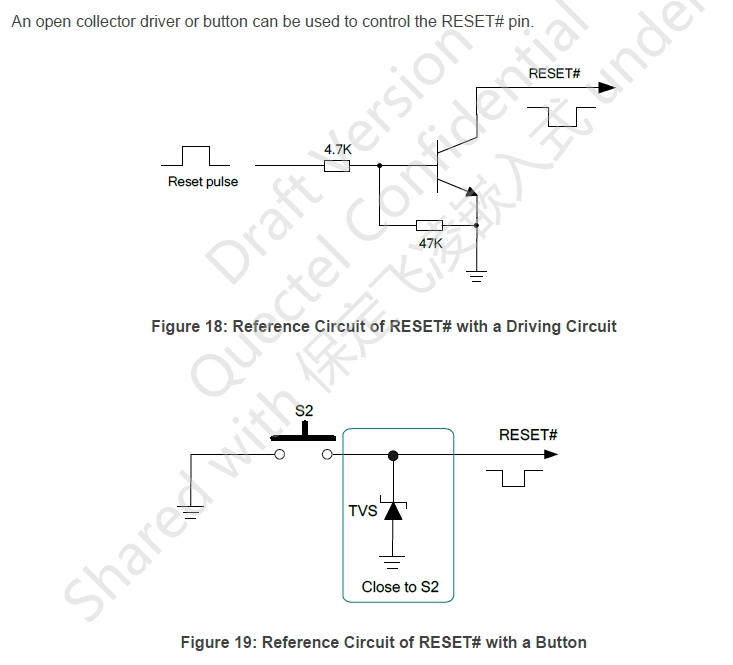

上图展示了两种复位驱动方式，第一种是通过外部IO进行驱动，第二种是通过按键进行驱动。

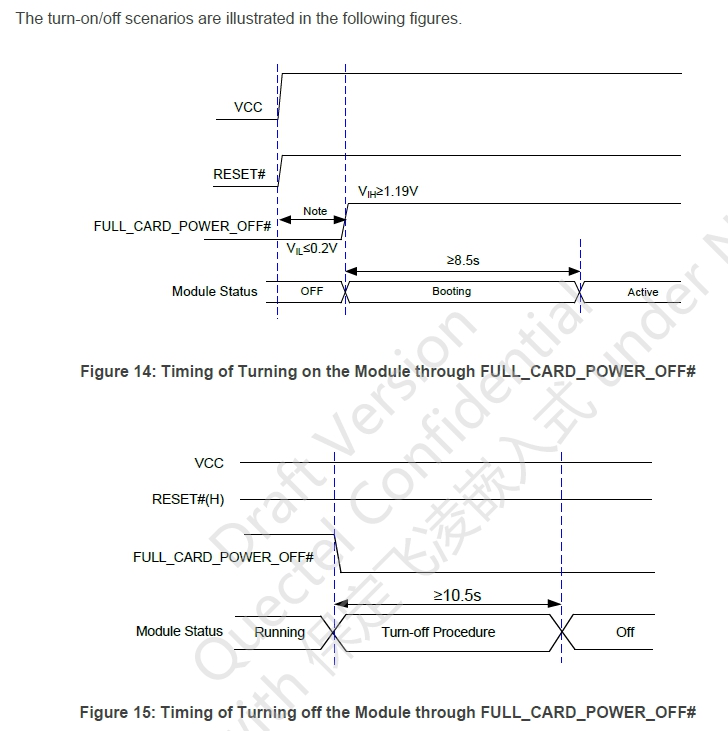

除此之外，模块还需要满足相应的上电时序与掉电时序，如下图所示：
目前，飞凌 FIT-5G A 5G转接卡已在飞凌官网、微信商城及淘宝店铺上线，您可以点击进入官网，了解更多产品信息>
2020-06-18 19:36:00
未来，5G的可能性远不止于现在的模样，就像是4G时代初期，我们完全不会想到它能够带来这么多的生活变革。可能在未来，5G能让出行变得更加简单，家居生活更加智能，或许还有更多意想不到的可能。未来的创新将无处不在，也不再局限于少数科技中心。然而，仅凭“连接”难以实现5G的全部潜能，我们需要为终端本身赋予新功能，而飞凌 FIT-5G A 5G转接卡就是一个好的“桥梁”。
