基于FCU1301嵌入式控制单元-动环监控系统解决方案

原创 2018-05-30 17:30:00 基于FCU1301嵌入式控制单元 动环监控系统解决方案

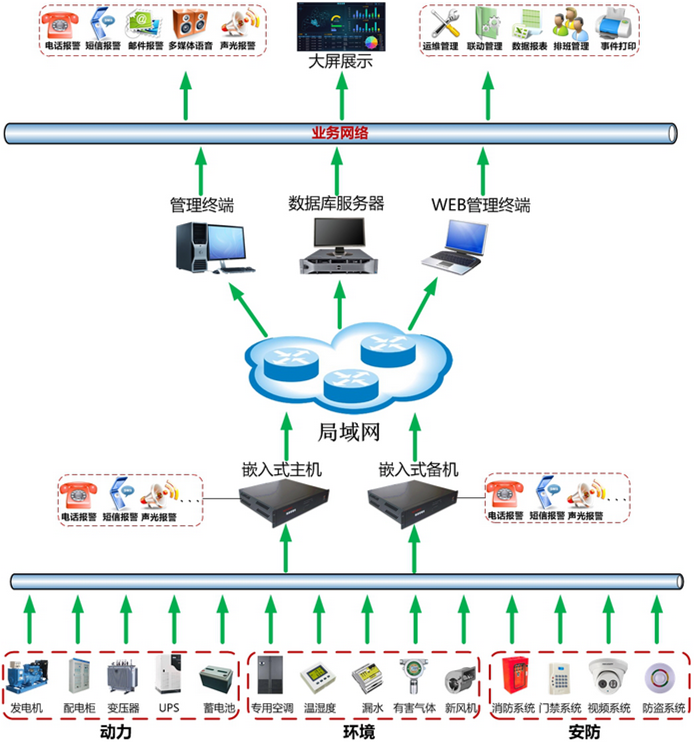

随着社会信息化程度的不断提高,机房计算机系统的数量与日俱增,其动力和环境保障设备设备也日益增多,机房动力和环境设备必须时时刻刻为计算机系统提供稳定的电力保障和正常的运行环境。一套动环监控系统在机房运行保障中的重要性也不言而喻。一套典型的动环监控系统如下图:




由上图可见,“嵌入式主机”在这个系统中起着至关重要的作用。

飞凌凭借10余年嵌入式开发经验,开发出了适用于动环监控、电力、工业4.0行业应用FCU1301嵌入式控制单元。其基于已在电力、医疗轨道交通工控等众多行业应用成熟稳定的飞凌FET335xD核心板,采用核心板加底板的形式,降低了整机成本,增强了设备维护灵活性。可放入1U机箱,便于设备内部走线安装。

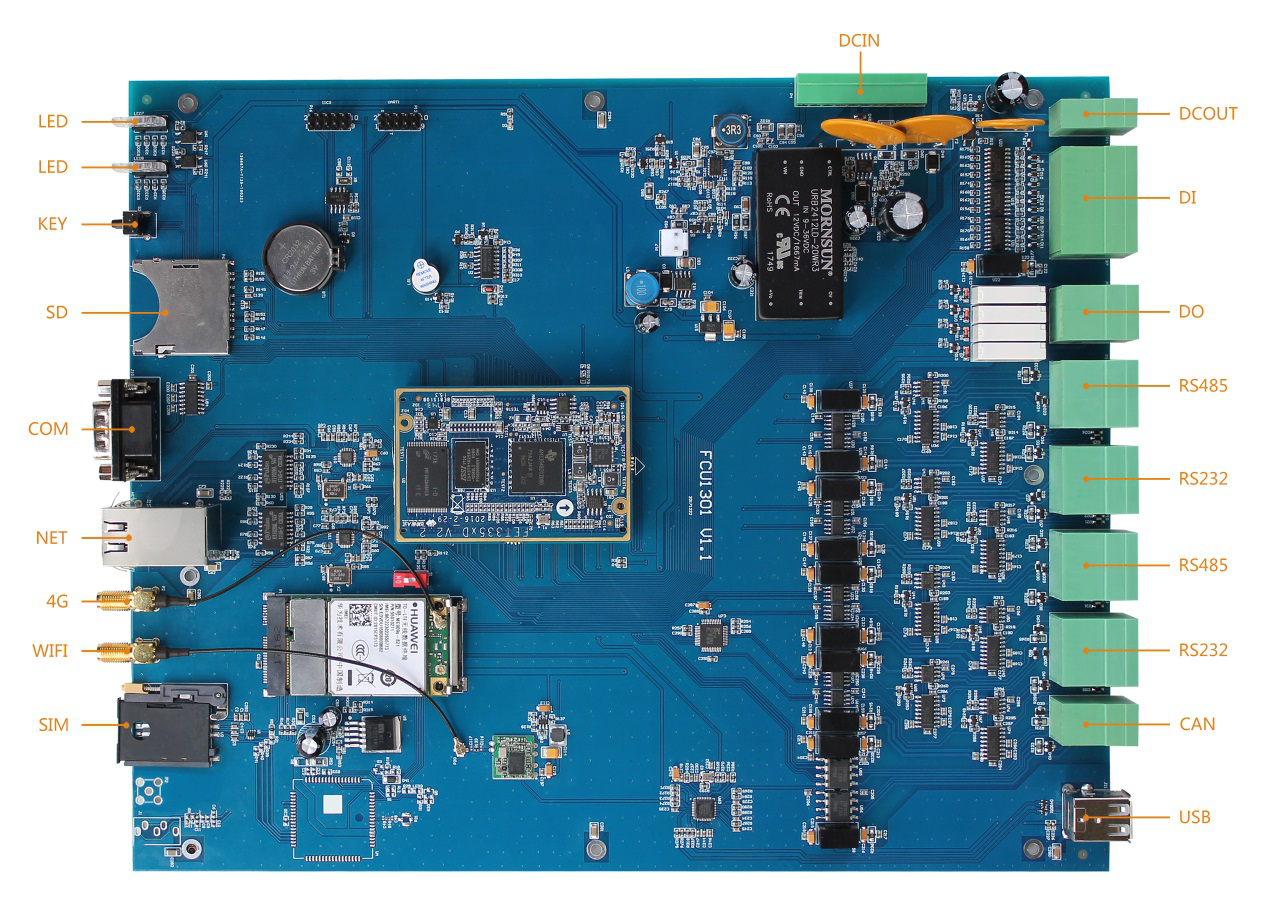

FCU1301外观

产品功能:

CPU

ARM Cortex-A8 800MHz

CAN

2路

等级

工业级

GPRS/4G

GPRS和4G二选一

操作系统

Linux

USB

2路,支持U盘。

电源输出

4路电源输出,方便外设取电。

WIFI

支持STA和AP模式切换

电源输入

9~36V电源输入

主、备、电池,三路电源设计。

看门狗

CPU外置硬件看门狗

保障系统稳定

Ethernet

2路,100Mbps。

SD卡

可用于扩展存储

串口

8路,支持RS232和RS485。

RTC

板载时钟芯片,支持掉电记忆。

DI

12路,干接点输入。

蜂鸣器

支持,开机蜂鸣提示

DO

4路,AC220V/5A继电器常开输出。

IIC

支持IIC接口的点阵液晶屏



功能接口应用:

电源输入:当主电源断电时自动切换到备用电源供电,当备用电源断电时,自动切换到电池供电,切换时系统不会关闭或重启,最大限度的保障监控系统的运行稳定。

网络:两路有线网可做冗余备份,也可以采用4G连接云端服务器。

存储:可采用USB或SD卡扩展存储或导出数据。

串口:可用于连接UPS、精密空调、蓄电池检测、温湿度传感器、气体检测、门禁刷卡器。

DI:可用于门窗检测、水浸传感器。

DO:可用于控制门磁、新风机、声光报警器。

WIFI:可将其设置为AP模式,通过手机端APP连接设备进行设置。

IIC:支持扩展点阵液晶屏(如1602液晶),以显示设备IP或滚动显示告警信息。

详情请查询:

FCU1301嵌入式控制单元:http://www.forlinx.com/98.htm
