研发小课堂丨OK4418/6818电路设计中电感的选型

2020年7月15号

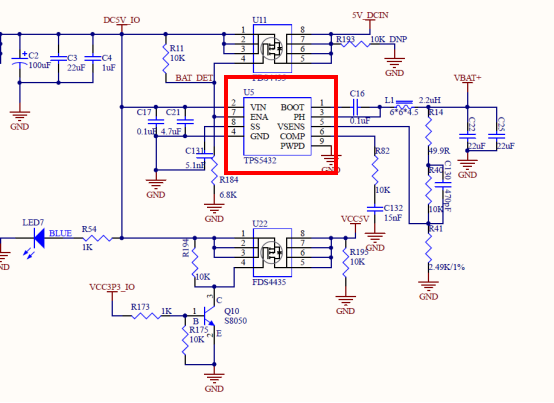

OK4418/6818开 发板有多种供电模式可以选择,但由于使用单 D C 供电, 开发板作为 device 插拔 O TG 时,会导致系统重启。所以 飞凌底板选择了使用模拟锂电池的 方案进行设计。今天小编就基于 OK4418/6818开 发板使用的 DCDC 芯片 TP S5432的电感选型说一说自己对于功率电感的理解。



OK4418/6818电路设计中电感的选型

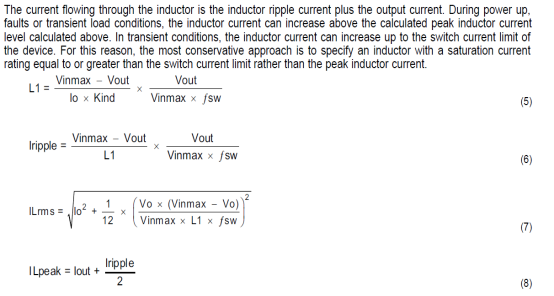

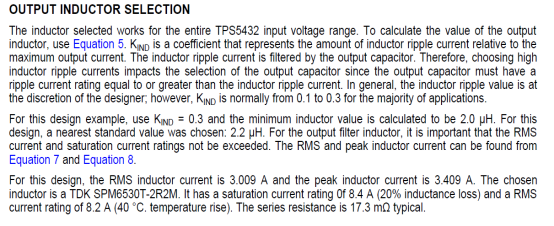

作为 DCDC 电路上的功率电感,在电路中 通过积累并释放能量来保持连续的电流。通常应使用 DCDC 芯片规格书推荐的电感值;电感值越大,纹波越小,但尺寸会变大;通常提高开关频率,可以使用小电感,但开关频率提高会增加系统损耗,降低效率; DCDC 芯片的规格书上都有推荐的电感值。 如TPS5432芯片手册中的描述。

OK4418/6818电路设计中电感的选型

OK4418/6818电路设计中电感的选型

额定电流: 功率电感一般有两个额定电流,即温升电流和饱和电流;当电感有电流通过的时候,由于损耗的存在,电感发热而产生温升,电流越大,温升越大;在额定的温度范围内,允许的最大电流即为温升电流。

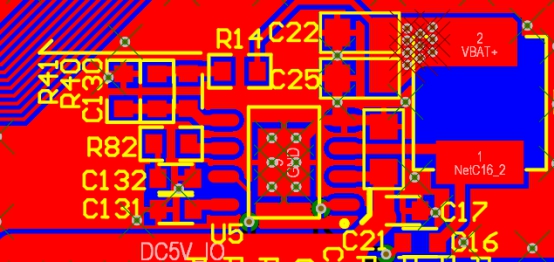

关于布局:为了保证DCDC 电路的稳定性,在PCB布局时需要考虑以下几点

1. 续流二极管、输入电容需靠近 IC 且在同一层,直接连接 IC 的地和开关。防止布线电感产生噪声;

2. 有必要时可以打些散热孔;

3. 电感靠近 IC ,降低开关节点的噪声;

4. 输出电容靠近电感,不要靠近输入电容。避免输入高频噪声通过地传播到输出电容;

5. 回路布线远离噪声区域(电感、二极管)反馈端电阻靠近 IC ,检测电压需采集输出电容后端电压,并联电阻与线尽量靠近;

6. 电感下方禁止走线,贴近电感的铜皮挖去。防止涡流效应过度消耗电感。具体可以参考 XX18底板相关电路布局。


OK4418/6818电路设计中电感的选型
