大型血液分析仪解决方案

原创 作者 血液分析仪 2019-11-04 11:16:00 大型血液分析仪 血液分析仪方案

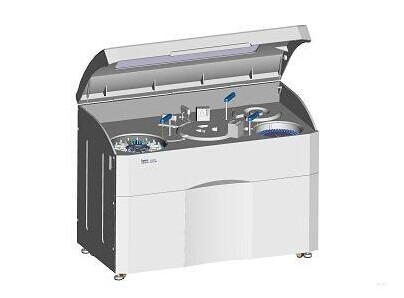

大型血液分析仪


行业:医疗器械

方案描述:血液分析仪是国内医疗器械行业比较热门的一种医疗分析仪器。因为普及程度较高,所以市场需求量也比较大。大型血液分析仪硬件构成相对复杂,需要ARM加FPGA的方式实现。本方案可以实现ARM层的相关硬件功能,帮助医疗器械客户快速开发出整机方案。


大型血液分析仪

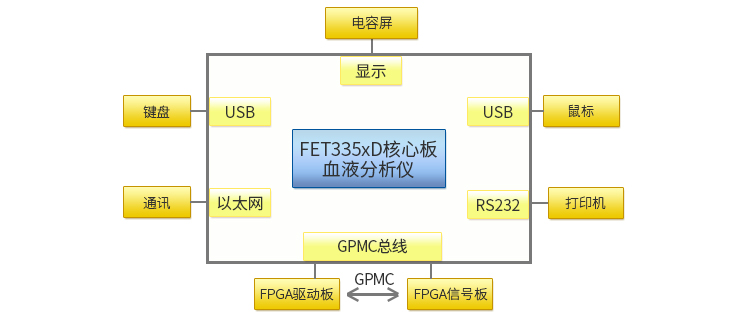

方案实现:基于飞凌FET335xD核心板,LINUX系统

USB:2路,用于接鼠标、键盘等外设

以太网:1路,用于数据传输

RS232:内置1路用于接热敏打印机,外置一路预留可以接外设打印机

VGA:1路,接电容屏

GPMC总线:16位数据总线,12位地址总线。用于和FPGA通讯



方案特点:本方案是大型血液分析仪常用的硬件构成方案。血液分析仪一般分为三分类和五分类(三分类把白细胞分成:中性,淋巴和中等大小粒细胞;五分类分成:中性,淋巴,嗜酸,嗜碱和单核细胞)。FPGA信号板的作用是通过阻抗法或激光反射法(只处理白细胞)采集血液的白细胞、红细胞、血小板的模拟信号同时转化为数字信号。FPGA驱动板主要控制一些电机、阀门等液路。ARM架构部分则负责数据的处理与结果分析和屏幕的显示等。ARM和FPGA通信及FPGA之间互相通信均是通过GPMC总线。用户应用飞凌的FET335xD可以节省大量的ARM架构开发工作,只需要进行FPGA的开发工作即可,节省了大量的研发成本和时间成本。
