FET3506J-S核心板基础参数
CPU
Rockchip RK3506J
ARM：
3×Cortex-A7，up to 1.5GHz
1×Cortex-M0GPU：
2D GPU
RAM
256MB/512MB DDR3
ROM
256MB Nand Flash/8GB eMMC
工作温度
-40℃~+85℃
工作电压
DC 5V
连接方式
邮票孔（共引出146个引脚，引脚中心间距1mm）
操作系统
Linux6.1
系统烧写方式
USB OTG
机械尺寸
44*35mm
FET3506J-S核心板功能参数
功能
数量
参数
MIPI DSI
≤1
支持1个2-lane MIPI 显示串行接口，1.5Gbps/Lane
处理器内置1个VOP控制器，只能同时支持1路显示输出
RGB
≤1
支持RGB888 24位，最大支持至1280x1280@60Hz
RGB、FLEXBUS、DSMC三个接口为复用关系，功能三选一
FLEXBUS
≤1
支持1个灵活的并行FLEXBUS总线接口，可实现高速IO切换
DSMC
≤1
支持DSMC数据总线，适用于PSRAM、FPGA通信，可通过DSMC接口扩展FPGA
支持主、从模式，主模式支持×8、×16数据位模式，从模式支持×8数据位模式
USB 2.0
2
支持2个高速USB2.0，其中1个USB支持OTG
SDMMC
≤1
支持1组SDIO，4bits；eMMC版核心板无此功能接口
Ethernet
2
2×RMII，10/100-Mbps，支持全双工和半双工操作
CAN-FD
2
支持CAN2.0和CAN-FD
SPI
3
SPI0/SPI1支持串行主、从模式，软件可配置；SPI2支持串行从模式
UART
≤6
支持6个串行通信接口，其中UART0为调试串口
I2C
3
支持7bits和10bits地址模式，支持主、从模式，最高达1Mbit/s
Audio
/
4×SAI(TX 1Lane/RX 1Lane×2,TX 4Lane/RX 1Lane×1,TX 1Lane/RX 4Lane×1)
1×4ch PDM
1×SPDIF TX/RX
1×Audio ADC
2×Audio DSM
FSPI
≤1
支持1个FSPI接口，核心板默认连接SPI NAND FLASH，支持系统启动
SARADC
≤4
10bits，最高速率达1MS/s，输入电压范围0~1.8V
SARADC0为启动项相关引脚，SARADC1复用为recovery接口功能
PWM
≤11
处理器支持12路PWM接口，其中一路核心板已占用，用户可用11路
JTAG
≤1
支持JTAG SWD接口调试，与调试串口UART0引脚复用
TOUCH KEY
≤8
支持8路TOUCH KEY
GPIO
≤76
GPI≤70，GPO≤76，其中MIPI_DPHY_DSI_TX_D0N/D0P/D1N/D1P/CLKN/CLKP六个引脚只可用作GPO
注：表中参数为硬件设计或CPU理论值。

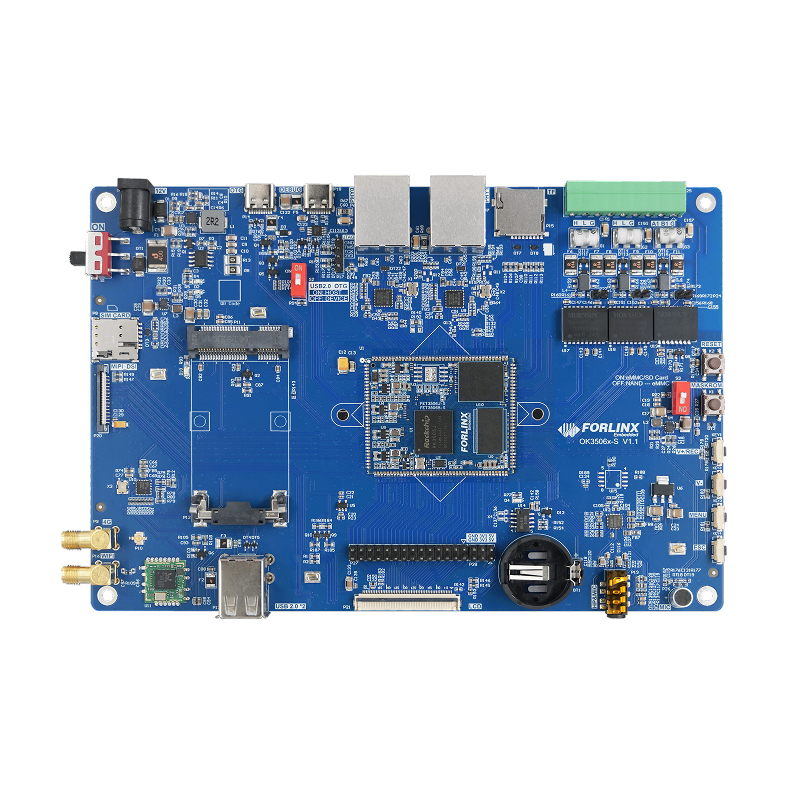

OK3506J-S开发板
RK3506系列核心板配套OK3506J-S开发板开发板集成丰富的功能接口，用户可更快速地评估产品的性能、稳定性和易用性
OK3506-S开发板功能参数
功能
数量
参数
MIPI DSI
1
单通道输出，2Lane，暂无适配屏幕
处理器内置1个VOP控制器，只能同时支持1路显示输出
RGB
1
支持RGB888 24位，分辨率最大支持至1280x1280@60Hz
USB OTG
1
采用Type-C连接器，主从拨码选择，用于下载烧录
USB 2.0
2
支持2个高速USB2.0 Type-A连接器
TF卡
1
1组SDIO用于外接TF卡，与核心板emmc引脚复用，仅在SPI NAND版核心板可用
4G
1
1个mini PCIe连接器，用于外接4G模块，采用USB2.0接口
Wi-Fi
1
1个WIFI&BT模组RTL8723DU，采用USB 2.0接口
Bluetooth
1
Ethernet
2
支持2个10/100-Mbps网口，RMII接口
Audio
1
1路四段式音频接口，内含1路双声道耳机输出和1路MIC输入，另有1路单独的板载MIC
CAN-FD
2
支持CAN和CAN-FD，带隔离与防护
RS485
1
支持1个RS485接口，带隔离与防护
FSPI
1
与核心板SPI Nand Flash引脚复用，默认空焊
RTC
1
I2C接口，板载一个RTC芯片和纽扣电池座
DEBUG
1
USB转串口用于输出调试信息，Type-C连接器
JTAG
1
通过排针外接引出，支持JTAG接口调试，与调试串口引脚复用
KEY
6
复位、Maskrom、VOL+、VOL-、MENU、ESC
-
