ARM核心板为电力边缘物联代理系统助力

原创 2021-11-16 16:57:00 边缘物联代理系统 智能台区融合终端

什么是智能台区融合终端?

智能台区融合终端基于业务APP化的设计理念,用户可根据业务需求灵活配置APP来实现功能定制化。为实现功能定制化,需要建设物联管理平台对边缘物联代理进行管理和维护。

什么是边缘计算物联代理系统?

边缘计算物联代理系统是面向电力智慧物联网领域,帮助电力智慧物联网建设,帮助电力智慧物联网建设而推出的新一代边缘计算安全产品,具有强大的边缘计算能力,可对部署在云端的计算资源进行处理,在物联网边缘节点实现数据采集、通信协议转换、命令实时响应、模型分析、人工智能、安全防护、入侵检测、终端准入等业务,以满足爆发式增长的传感设备(端)标准化接入和数据汇集需求,克服数据传输带宽和云平台的算力瓶颈。

智能台区融合终端之边缘计算物联代理系统

一次采集,共享共用

目前在电力系统的各个专业存在各种各样不同型式的终端设备,例如:营销专业的用电信息采集终端,配电专业的配电自动化终端等。不同的终端设备接入各自的业务管理系统,存在一定的专业壁垒;数据来源不唯一,可能存在数据冲突现象,无法实现“数据一次采集,共享共用”的目标。采用智能台区融合终端,将不同专业的业务进行融合,对于打破专业壁垒,使数据有效贯通具有重要意义。智能台区融合终端基于业务APP化的设计理念,出厂时只具备基础功能,用户可根据业务需求灵活配置APP来实现功能定制化。


本文对业务系统进行简化,只对物联管理平台与边缘物联代理的交互进行探讨和验证


一、电力物联网系统架构

电力物联网由“云、管、边、端”构成,以边缘物联代理为核心。

1、云侧由物联管理平台、APP管控服务中心以及业务应用系统组成。

2、管侧主要指无处不在的通信网络,包括无线公网、光纤、HPLC等。

3、边侧指边缘计算,即边缘物联代理设备。

4、端侧则涵盖了智能传感、智能仪表和家用电器等。

二、边缘物联平台

物联管理平台对边缘物联代理进行统一管理,主要功能包括设备档案管理、注册管理、在线状态监控、告警信息管理、容器管理、APP管理等。

三、边缘物联代理

边缘物联代理设备

边缘物联代理设备,是一款面向电力多业务接入的边缘计算网关产品,部署于输电线路、变电站和配网侧,针对输电线路无人机巡检、变电站的设备巡检、配网故障检测、视频监控、网络故障实时诊断、多业务可信接入、电力物联网数据共享和智能分析等场景,负责边缘计算,并将数据跨网传递到主站。用户一侧在局部网络中,网络一侧连接承载网络的用户线,将局部网络的业务数据适配到承载网络,可以加载各种协议转换、数据缓存处理功能,可以泊接多个承载网络,提供承载网络资源管理,协助承载网络资源调度。

边缘物联代理设备采用NXP的高性能ARM平台中功耗与性能兼顾的LS1043A作为核心,外围扩展网络、串口、4G、LoRa等多种接口,满足现场不同接入需求。整机可以无风扇设计,铝制机箱散热,满足工业级环境需求。


边缘物联代理设备采用NXP的高性能ARM平台

优势:飞凌嵌入式核心板推荐

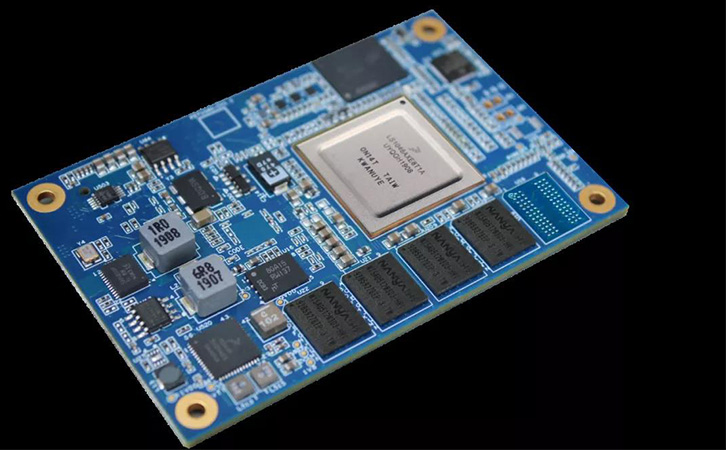

飞凌嵌入式FET1043A-C核心板基于NXP公司的LS1043A四核处理器设计,主频1.6GHz,ARM Cortex-A53 架构,内存2GB DDR4,8GB存储,处理能力更高,工业级芯片满足苛刻的工作环境;支持Ubuntu操作系统,支持Docker容器。

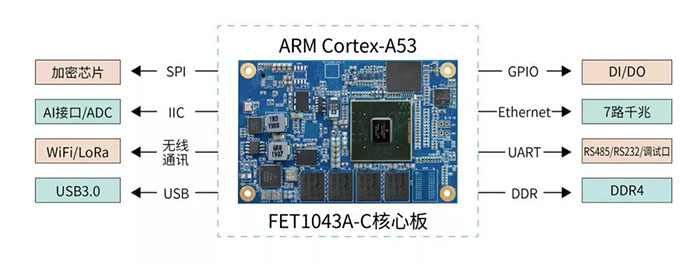

LS1043核心板

1、7路千兆以太网,电口采用RJ45接口,光口采用SFP接口,网络接口丰富

2、支持可选WIFI模式,IEEE802.11b/g/n,2.4G150Mbps

3、原生支持4路串口,可通过转接实现:6路RS-485,采用凤凰端子;1路RS-232,用作维护口,采用RJ45接口

4、1路SPI,支持业务安全加密功能,全面满足配用电业务安全加密需求

5、1路4G,可扩展为5G,支持多网络环境下的智能网络选择

6、1路LoRa,可通过串口连接lora.提供多种无线通讯发方式

7、1路SATA,可做现场数据大容量存储
