RV1126适配3
近期在基于 飞凌嵌入式OK1126B-S开发板（瑞芯微RV1126核心设计）进行项目开发时，需要完成龙迅（Lontium）LT8912B芯片的MIPI转HDMI功能适配。这是嵌入式终端显示输出扩展的常见需求，核心是完成驱动的部署编译与设备树的硬件挂载、显示参数配置。飞凌嵌入式OK1126B-S开发板采用工业级设计标准，目录结构规范、硬件设计稳定可靠，为嵌入式开发者提供了理想的开发平台，大幅简化了第三方外设适配工作。

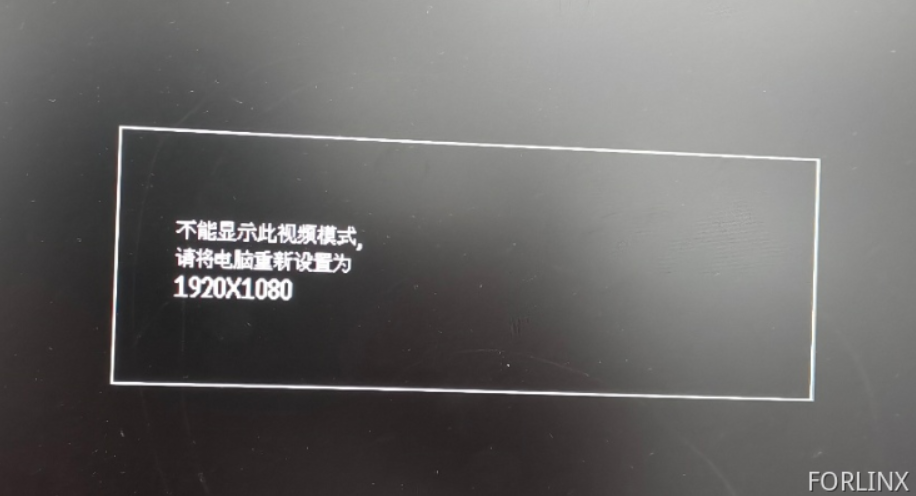

在按照常规适配流程完成基础配置后，出现了屏幕无显示且HDMI输出端提示"不能显示此视频模式，请将电脑重新设置为1920X1080"的问题，遂开展针对性的问题排查与适配优化。
问题定位：HDMI端明确提示视频模式不兼容，这类问题在MIPI转HDMI适配中多源于 驱动支持的显示模式与设备树配置的显示分辨率、时序参数不匹配。结合RV1126平台的DRM显示框架特性，该平台的显示输出由驱动层提供模式支持，设备树层配置具体的显示时序与分辨率，二者必须严格对应才能完成正常的显示初始化。
基于此，先核查已完成的适配配置步骤，确认驱动部署与设备树硬件挂载的流程无问题，再聚焦到显示模式的匹配性上，最终定位到核心问题：LT8912B的驱动文件lt8912_cp.c中，默认仅启用了1280×800这一种显示模式，而设备树中初始配置的是1920×1080分辨率，导致驱动无法识别并初始化对应的显示模式，进而出现屏幕不亮的兼容问题。
完整适配解决方案
针对上述原因，结合OK1126B-S开发板 6.1.141 Buildroot系统的特性，整理了完整的适配解决思路，分步骤完成驱动部署、编译配置、设备树硬件挂载与显示参数匹配，具体步骤如下：
将龙迅LT8912B的驱动文件 lt8912_cp.c放置到飞凌嵌入式RV1126B开发板源码的OK1126B-linux-source/kernel/drivers/gpu/drm/bridge/目录下，该目录是平台DRM显示框架中桥接芯片驱动的标准存放路径，也符合瑞芯微RV1126内核的驱动目录规范。
驱动文件部署好后，编辑kernel/drivers/gpu/drm/bridge/目录下的Makefile文件，只需要在文件末尾添加如下编译指令，内核编译时将lt8912_cp.c驱动文件纳入内核编译流程，确保编译内核时能生成对应的驱动模块：
# 加入LT8912B MIPI转HDMI驱动编译 obj-y += lt8912_cp.o
驱动编译的问题解决了，接下来就是设备树的配置。参照OK1126B-S平台的OK1126B-S-common.dtsi设备树文件，在 i2c3节点下添加LT8912B的设备节点，完成芯片与i2c3总线的硬件绑定与挂载。由于LT8912B拥有三个i2c地址，设备树中暂配置0x01，核心i2c地址由内核驱动函数动态添加，节点配置如下：
&i2c3{
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&i2c3m1_pins>;
// 龙迅LT8912B MIPI转HDMI设备节点
lt8912: lt8912@1 {
compatible = "lontium,lt8912";
reg = <0x01>;
i2c-bus = <&i2c3>;
reset-gpios = <&gpio4 RK_PB1 GPIO_ACTIVE_LOW>;
status = "okay";
};
};
之前的黑屏问题，主要原因就是分辨率不匹配，编辑OK1126B-S-display.dtsi设备树文件，将显示时序配置修改为 1280×800，与lt8912_cp.c驱动默认支持的显示模式匹配，具体的显示时序参数配置如下：
disp_timings0: display-timings {
native-mode = <&panel_1280x800>;
panel_1280x800: timing0 {
hback-porch = <10>;
hfront-porch = <100>;
hactive = <1280>;
hsync-len = <10>;
vback-porch = <1>;
vfront-porch = <2>;
vactive = <800>;
vsync-len = <20>;
clock-frequency = <71000000>;
/* Approximate 71 MHz for ~60Hz with these timings */
vsync-active = <0>;
hsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};
完成上述所有文件修改后，在RV1126开发板的Buildroot编译环境中执行内核编译指令，将驱动与设备树的修改编译到内核镜像中，编译完成后将新内核烧录至开发板上，这次的MIPI转HDMI适配，就算真正完成了。
验证测试结果

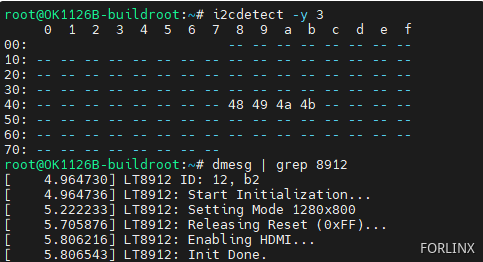

开机测试，打开RV1126B开发板，LT8912B MIPI转HDMI功能已经实现正常适配，屏幕顺利点亮，之前烦人的视频模式报错再也没有出现。通过开发板终端执行指令验证适配结果，均得到符合预期的反馈：
- 执行 i2cdetect -y 3，可在i2c3总线中检测到LT8912B设备，确认硬件挂载成功；
- 执行 dmesg | grep 8912，可看到驱动正常的初始化日志，核心日志如下：
[4.964730] LT8912 ID:12,b2 [4.964736] LT8912:Start Initialization... [5.222233] LT8912:Setting Mode 1280x800 [5.705876] LT8912:Releasing Reset (0xFF)... [5.806216] LT8912: Enabling HDMI... [5.806543] LT8912:Init Done.
技术总结
本次在OK1126B-S平台上完成LT8912B MIPI转HDMI功能适配，再次印证了嵌入式底层开发中的核心原则： 驱动与设备树必须严格匹配。尤其对于显示类桥接芯片，驱动层支持的显示模式与设备树中配置的时序参数，是实现正常输出的关键。
在ARM架构嵌入式平台的外设适配过程中，如果遇到硬件已成功挂载但功能无法正常工作的情况，优先排查驱动与设备树的参数一致性是最高效的定位思路，重点核对分辨率、显示时序、引脚配置及总线参数等内容。
飞凌这款OK1126B-S开发板，目录结构规范、硬件设计稳定可靠，大幅简化了本次适配工作，堪称嵌入式开发者理想的开发平台。
同时，在适配第三方桥接芯片时，需重点留意原厂驱动的默认配置——部分驱动默认仅开启基础功能模式，建议优先通过修改设备树或驱动配置进行适配，而非盲目改动驱动源码。这样既能提升适配效率，也能避免因随意修改源码引入新的稳定性问题。针对瑞芯微RV1126这类工业级芯片平台，严格遵循其DRM显示框架规范进行驱动与设备树配置，是保证显示功能稳定、兼容的基础。
