RK3568新品发布 | 飞凌嵌入式FET3568-C核心板正式发布


近年来,国产芯片产业发展迅速,国内主流IC厂商陆续推出了诸多备受市场认可的嵌入式处理器,在各领域得到了广泛应用。结合电力医疗等行业愈发明显的国产化趋势,国产处理器在本土市场已然崛起。Rockchip RK3568 便是一款呼声颇高的国产精品强芯,一经问世便备受瞩目。

不负期待,载誉而来,飞凌嵌入式搭载RK3568处理器的 FET3568-C核心板正式发布!



强而稳 国产“芯”

FET3568-C核心板基于Rockchip RK3568处理器设计开发,该处理器采用22nm先进制程工艺,四核64位Cortex-A55架构,主频高达2.0GHz,且内置NPU。飞凌设计生产的FET3568-C核心板功能接口丰富,多媒体性能强悍、功耗低、品质硬,可在电力、医疗设备物联网工业控制智慧交通、轻量级人工智能等领域发挥独特优势。

正因FET3568-C核心板具有极强的行业泛用性,所以在板卡设计过程中,飞凌秉持匠心精神,雕琢整板电气性能,并对其进行严苛的环境温度测试、压力测试、长期稳定性运行测试,确保FET3568-C核心板在各类终端和作业现场稳定可靠。




丰富接口 高效拓展

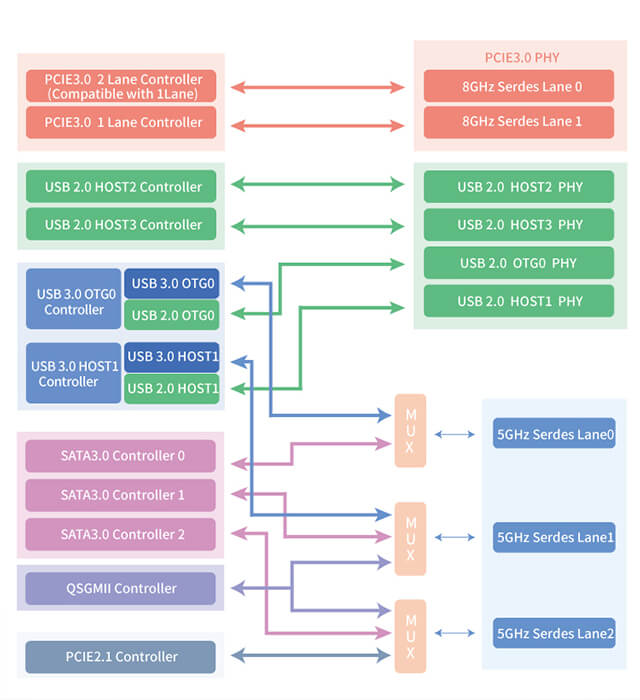

FET3568-C核心板拥有丰富的高速接口,可以使功能扩展、连接更为高效和简单。支持最多3路PCIe(其中2路为PCIe3.0),4路独立USB(其中2路为USB3.0),同时具有3路SATA3.0控制器;内置双GMAC,支持RGMII/SGMII/QSGMII(2MAC)接口,支持8路UART以及2路千兆以太网(通过PHY芯片)。


轻量AI 轻松实现

在主频高达2.0GHz的基础上,FET3568-C核心板还集成了1TOPS算力的NPU,可满足轻量级端侧AI计算,并为用户提供简单易用的模型转换工具RKNN-Toolkit,支持Caffe/ TensorFlow / TF-Lite / ONNX / PyTorch / Keras /Darknet主流架构模型的一键转换,让AI应用轻松实现。



超强拓展 三屏异显

FET3568-C核心板支持HDMI2.0、eDP、LVDS、Parallel RGB、MIPI_DS五种显示接口,且可同时输出三路显示信号,支持三屏异显和4K分辨率。强大的显示性能,让FET3568-C核心板可带来优秀的人机交互体验,在单屏手持终端、双屏收银机、多屏广告机、多屏KTV点歌机、电子站牌、自助服务机、工业HMI等领域可发挥强大优势。

有“编”有“解” 更大视界

FET3568-C核心板支持4K分辨率H.264/H.265/VP9等多种格式的高清硬件解码,并且可实现多路视频源同时解码,如8~10路1080p 30fps 的H264/H265;支持HDR10,在色彩、动态方面具有优秀的表现。同时,FET3568-C核心板支持1080p 60fps的H.264及H.265格式硬件编码,支持动态码率、帧率、分辨率调节。强大的硬件编解码能力,可满足多数多媒体终端、视频会议终端等设备的开发选型需求。


深度优化 系统稳定

FET3568-C核心板支持Linux4.19及Android11操作系统,且两种系统均经过飞凌软件团队进行深度优化,确保运行稳定,为用户的终端设备长时间运行保驾护航。稳定的系统,配合飞凌专业的技术支持团队,可让用户在使用FET3568-C核心板开发产品过程中规避众多技术难题。



性价出众 广泛适用

FET3568-C核心板接口资源丰富,性价比高,且有工业级和商业级灵活选择,在工业、医疗、电力、车载交通、环境监测安防、新能源、通信等多个行业都能凭其高性能、低成本、国产化的综合优势,为整机产品增添竞争力,帮助用户产品处于行业前沿。

FET3568-C功能参数表


FET3568-C核心板基础参数

处理器

Rockchip  RK3568

CPU

四核Cortex-A55@2.0GHz

GPU

•Mali-G52-2EE
•OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0

NPU

1TOPS,支持INT8/INT16/FP16/BFP16混合操作。

VPU

硬解码:
•H.264、H.265、VP9:up to 4096x2304@60fps
•VP8:up to 1920x1088@60fps
•VC1、MPEG-4、MPEG-2、MPEG-1:up to 1920x1088@60fps
•H.263:up to 720x576@60fps

硬编码:
H.264/AVC、H.265/HEVC:up to 1920x1080@60fps

RAM

2GB/4GB/8GB DDR4(标配2GB)

ROM

16GB eMMC

OS

Linux4.19+Qt5.12、Android11

工作电压

5V供电

接口方式

超薄板对板连接器(4*80pin 间距0.5mm)

工作温度

0℃ ~ 70℃ / -40~85℃

结构尺寸

45x70mm



FET3568-C核心板功能参数

功能

数量

参数

Display

3

具备3路显示控制器,支持RGB、LVDS、MIPI DSI、HDMI、eDP接口中3路同时输出。
•RGB:支持RGB888,分辨率可达1280x800;
•LVDS:单通道输出,分辨率可达1280x800,且与MIPI-DSI0通道复用;
•MIPI-DSI:单通道输出分辨率可达1920x1080@60Hz;双通道输出分辨率可达2560*1440@60Hz;
•HDMI:分辨率可达1080p@120Hz 或 4096x2304@60Hz;
•eDP:支持eDP 1.3,分辨率可达2560x1600@60Hz;

Camera

2

支持1路DVP接口,1路4 Lanes MIPI-CSI。

Audio

4

1X 8ch I2S/TDM,2X2ch I2S,1x8ch PDM。

SDIO

3

SDIO 3.0,数据吞吐量最高可达:104MB/S

Ethernet

2

2路GMAC,提供RGMII / RMII接口引出。

USB 2.0

2

USB2.0 Host,独立端口,与USB3.0不复用。

USB 2.0

2

1路USB 2.0 Host,1路USB 2.0 OTG,用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB 2.0使用。

USB 3.0

2

1路USB 3.0 Host,1路USB 3.0 OTG。

数量标注为最大,其共用3组SerDes通道。同时仅可使用3个功能接口。

SATA

3

SATA 3.0,最高速率6.0Gb/s,支持eSATA。

PCIe2.1

1

PCIe 2.1 x1,最高速率5.0Gbps,RC模式。

PCIe3.0

2

PCIe 3.0,1x2Lanes 或 2x1Lane,每Lane最高速率8.0Gbps。
1Lane仅支持Root Complex(RC)模式。
2Lanes支持Root Complex(RC) 和 End Point(EP)模式。

UART

10

最高速率4Mbps。

CAN

3

支持CAN-FD和CAN2.0 B

SPI

4

支持主从模式,软件可配置。

I2C

5

支持7bits和10bits地址模式,最高速率可达1 Mbit/s。

PWM

16

32bits定时器/计数器



FET3568-C核心板及其配套OK3568-C开发板已正式发布,

您可联系飞凌客服咨询详情。
