OK1028A-C开发板

CPU:LS1028A
架构:Cortex-A72
主频:1.5GHz
内存:2GB DDR4
ROM:8GB eMMC
系统:Ubuntu-18.04.1

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

  • OK1028A-C 开发板

    OK1028A-C开发板基于NXP LS1028A处理器设计,双核 ARM Cortex-A72,主频最高1.5GHz,板载2GB DDR4 RAM,8GB ROM;原生支持6个Gbit Ethernet,可支持融合的IT和OT网络;支持CANFD、UART 、USB3.0、PCIe3.0、SATA3.0、IIS、IIC、SPI 等常用总线接口,并支持一个最大分辨率4K的DP接口。适用于工业路由器、TSN、SD-WAN、 5G CPE边缘计算网关 、IP-PBX等产品,以及工业互联、智慧工厂、工业安全、信息安全、智慧交通、能源物联网等应用领域。

    LS1028特点介绍
    LS1028A特点一览

    丰富的高速接口


    FET1028A-C核心板原生支持6个千兆网口,还具备PCIe3.0、SATA3.0、USB3.0、CAN-FD等高速总线接口,适用于工业互联网、5G联网终端等应用

    LS1028支持6路千兆网
    LS1028丰富高速接口

    高性能 高算力


    双核Cortex-A72,主频高达1.5GHz 满足边缘计算 、大数据处理应用的性能要求

    LS1028双核Cortex-A72
    LS1028主频1.5GHz
    LS1028多网口与TSN支持
    LS1028A多网口与TSN支持

    4K显示输出


    支持一个显示接口,可支持DP1.3和eDP1.4,
    显示分辨率高达4Kp60

    LS028 4K显示输出
    LS028核心板4K显示输出

    Ubuntu系统开发更便捷


    支持Ubuntu18.04操作系统,支持apt-get安装第三方应用和插件, 二次开发更便捷

    ls1028 Ubuntu系统
    ls1028核心板 Ubuntu系统

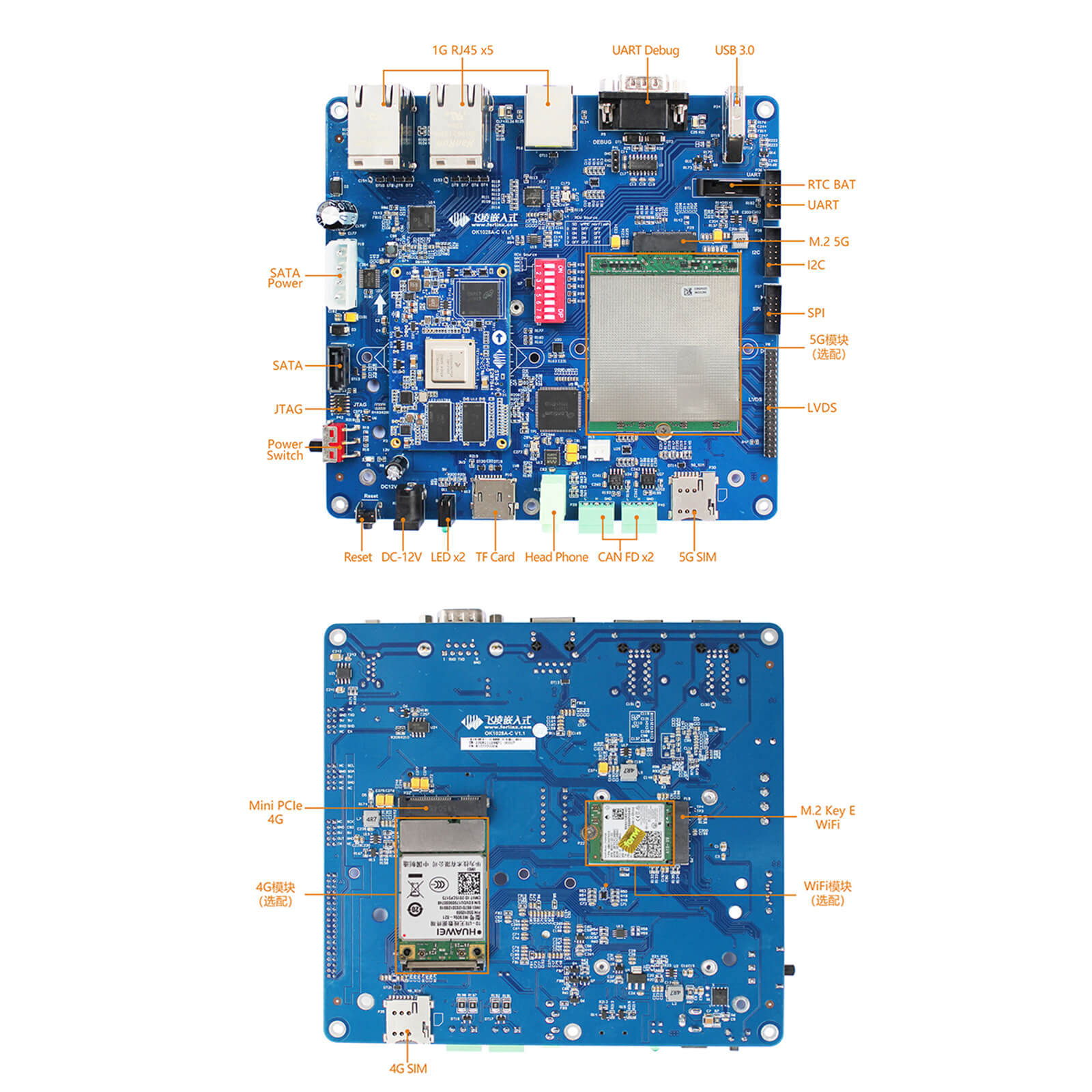

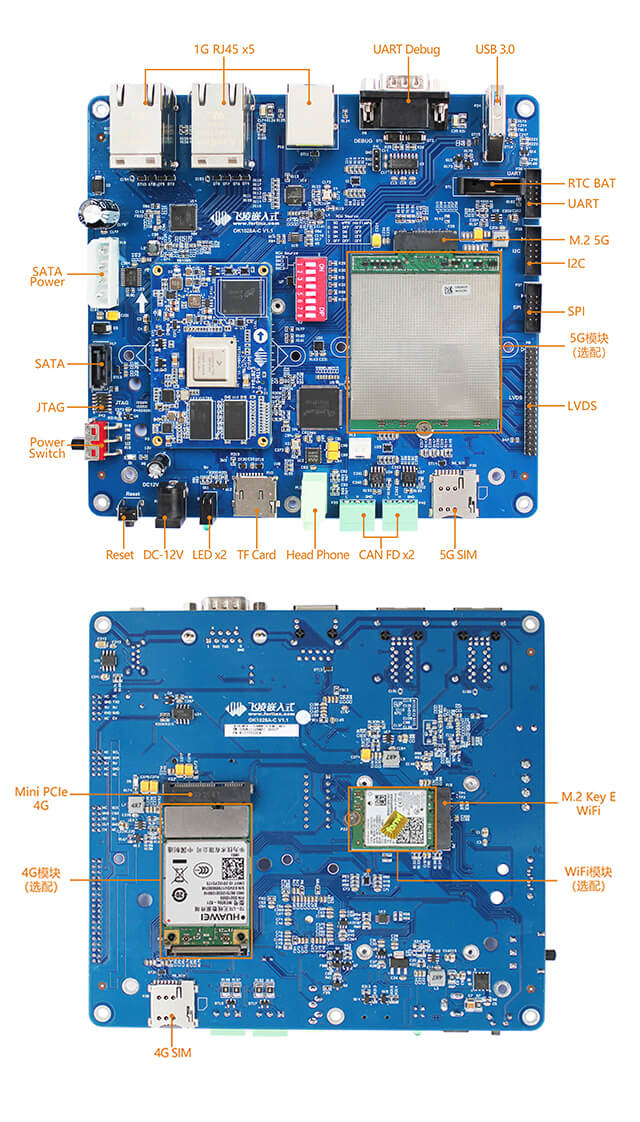

    开发板接口图

    Ls1028接口图
    ls1028a接口图

    应用领域


    适用于工业路由器、TSN、SD-WAN、5G CPE 、边缘计算网关 、IP-PBX等产品,以及工业互联、智慧工厂、工业安全、信息安全、智慧交通、能源物联网等应用领域。

    ls1028应用领域
    ls1028行业应用


  • 规格参数


    FET1028A-C核心板基础参数
    CPU NXP LS1028A
    架构 双核Cortex-A72 主频 1.5GHz
    RAM 2GB DDR4 ROM 8GB eMMC
    OS Ubuntu 供电 DC 12V
    工作温度 -40℃~ +85℃ 机械尺寸 42mm×65mm


    FET1028A-C核心板功能参数
    功能 数量 参数
    Display Port ≤1路 支持DP1.3和eDP 1.4,最高支持4Kp60
    eSDHC ≤1路 支持SD3.0
    IIS ≤6路
    Ethernet ≤6路 最高支持2.5Gbps,其中5个网口(SGMII和QSGMII)支持TSN,并具备1个4口TSN Switch 其中5路网口通过SerDes配置支持,详见SerDes配置说明
    PCIe 3.0 ≤2路 最高速率支持8GT/s
    通过SerDes配置支持
    SATA 3.0 ≤1路 最高速率支持6Gbps
    通过SerDes配置支持
    USB 3.0 ≤2路 最高速率支持5Gbps
    UART ≤4路 支持1路DUART或4路UART
    CAN FD ≤2路
    IIC ≤6路
    SPI ≤2路
    SerDes 1路 1个4Lane SerDes,可配置SGMII、QSGMII、PCIe、SATA接口的组合;
    几种常见组合为:

    A、SGMII+QSGMII+PCIe2.0 x1+SATA3.0

    B、PCIe3.0 x1+QSGMII+PCIe3.0 x2

    C、SGMII+QSGMII+PCIe3.0 x2

    D、PCIe3.0 x2+PCIe3.0 x2

    E、SGMII+QSGMII+PCIe3.0 x1+PCIe3.0 x1

    F、PCIe3.0 x4

    更多SerDes配置方案详见《LS1028ARM.pdf》

    注:表中参数为硬件设计或CPU理论值


    OK1028A-C开发板参数
    功能 数量 参数
    Ethernet 5路 RJ-45接口,10/100/1000Mbps自适应,均支持TSN
    USB Host 1路 USB 3.0,Super-speed (5 Gbit/s)
    LVDS 1路 支持单8位或双8位LVDS显示
    Audio 1路 1*Phone,1*Speaker
    WiFi 1路 采用M.2 key E插座,PCIe Gen2,支持2.4G&5G wifi模块
    SATA 1路 SATA3.0,数据速率1.5 Gb/s - 6.0 Gb/s
    4G 1路 采用mini PCIE插座,和5G模块二选一使用
    5G 1路 采用M.2 key B插座,和4G模块二选一使用
    UART 1路 三线串口,3.3V电平
    CAN 2路 支持CAN2.0B、CAN FD;数据速率,5 Mbit/s
    SPI 1路 全双工,支持主/从模式
    IIC 2路 100 /400 kbps数据速率
    TF Card 1路 兼容SD3.0(UHS-I)
    LED 2路 可编程自定义灯,由GPIO控制
    PWM 1路 LVDS液晶背光调节
    UART Debug 1路 RS232电平,DB9接口;
