较小尺寸核心板搭配2mm连接器，让设计随心所欲！

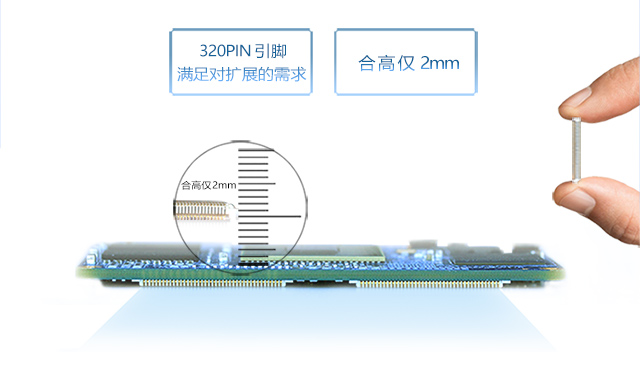

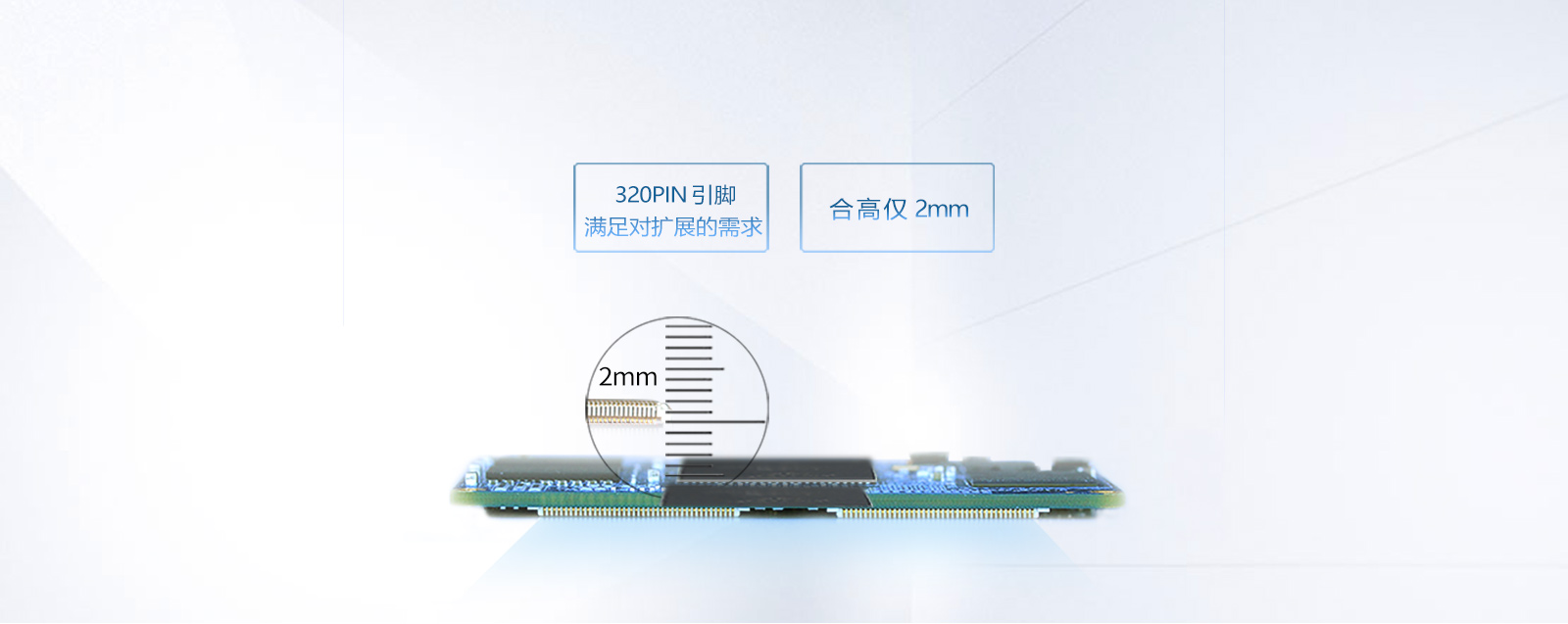

核心板采用4组80P板对板连接器，合高仅2mm，40mm*70mm黄金尺寸比例， 使产品设计不局限任何机械结构

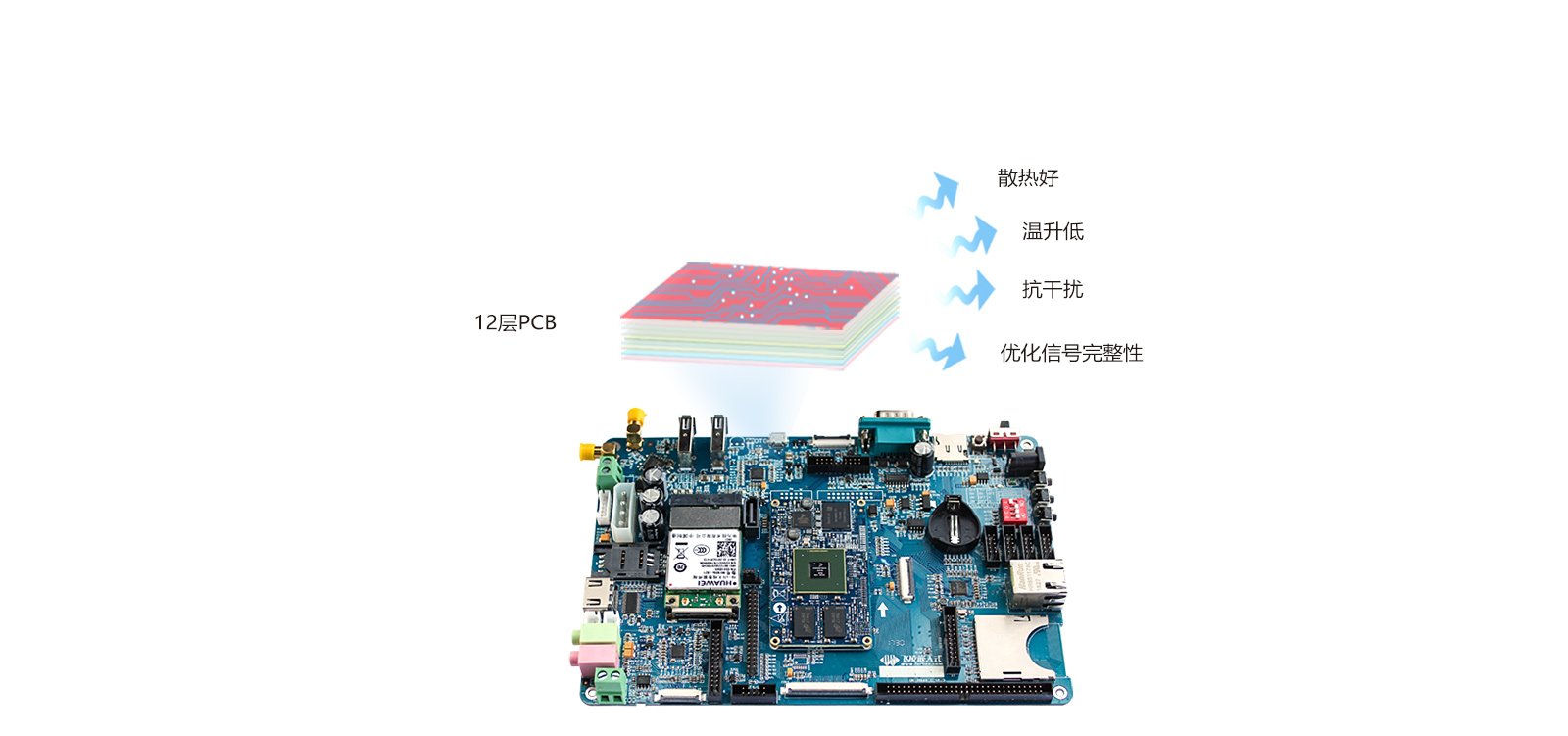

12层PCB沉金工艺，运行更稳定！

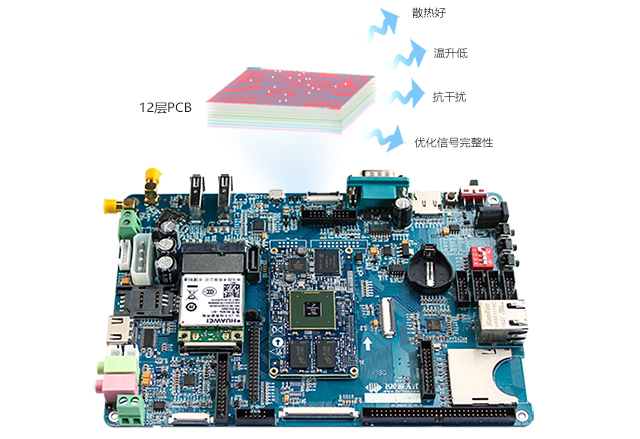

核心板采用12层PCB沉金工艺设计，充分考虑电磁兼容及信号完整性设计，确保系统稳定运行！

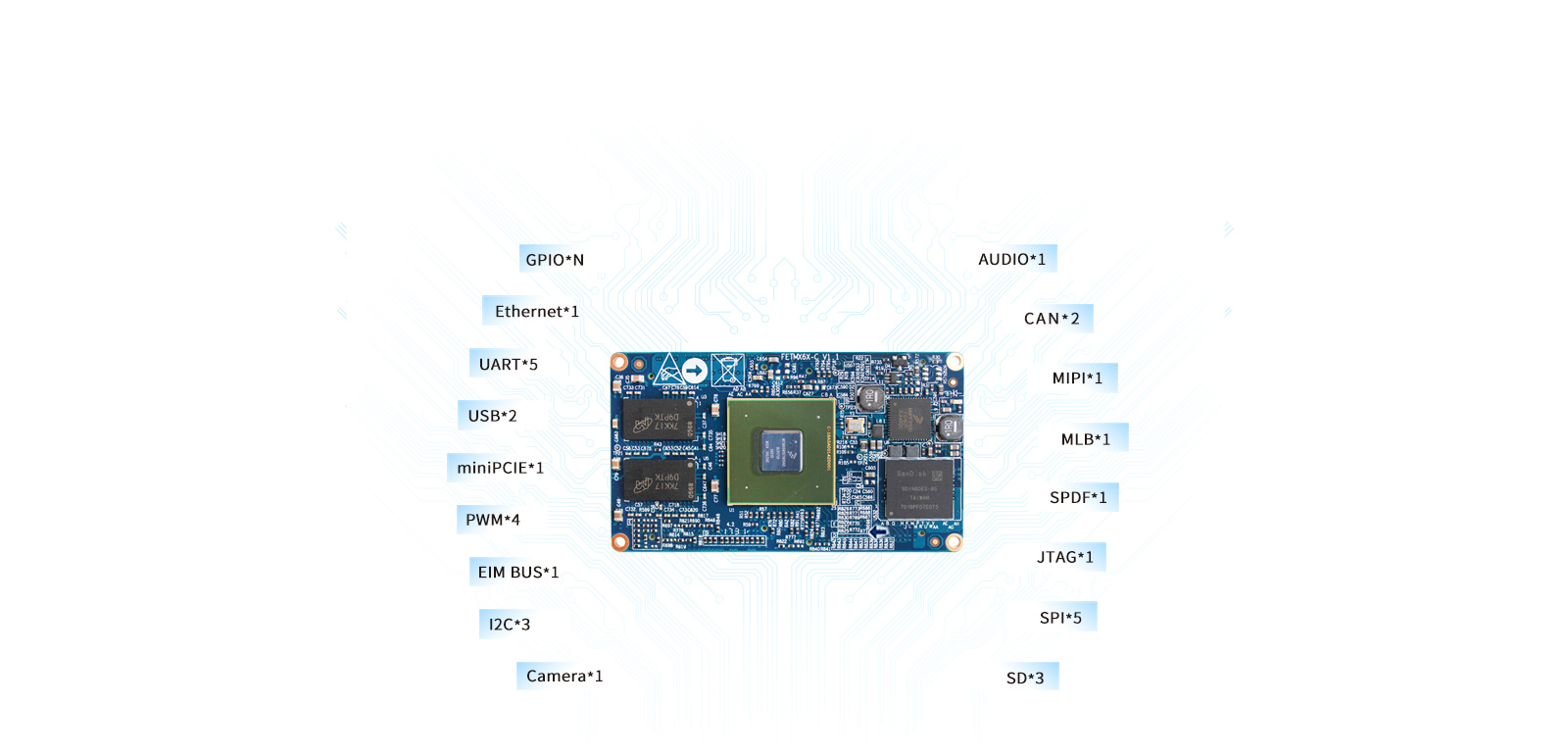

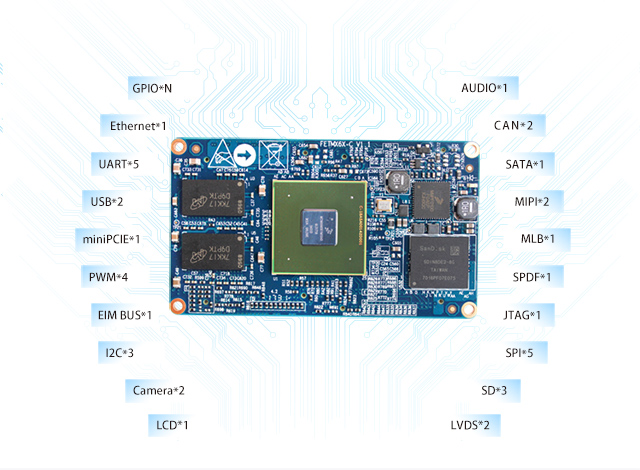

CPU引脚全部引出，满足各个领域不同产品的不同功能需求
核心板将CPU所有引脚全部引出，不仅支持千兆以太网、DVP、MIPI摄像头、音频、SDHC等 接口， 还支持MIPI摄像头、MIPI屏、MLB总线、EIM BUS 27位地址、32位数据总线等。
支持多种显示屏幕接口与图像采集器

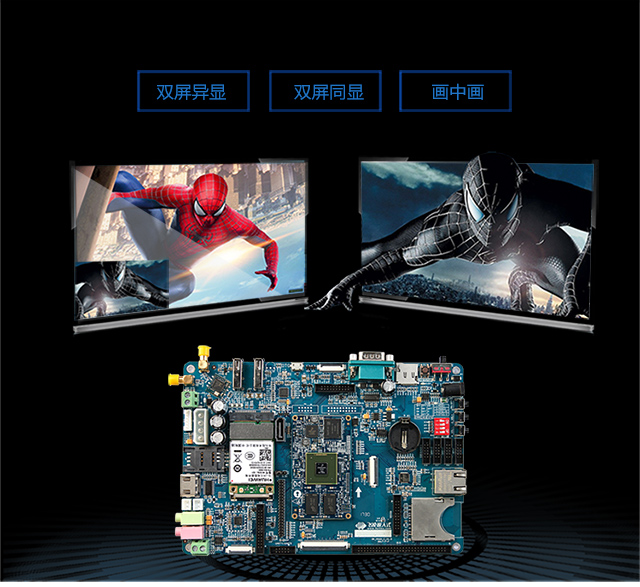

i.MX6的双屏时代，带你进入全新体验

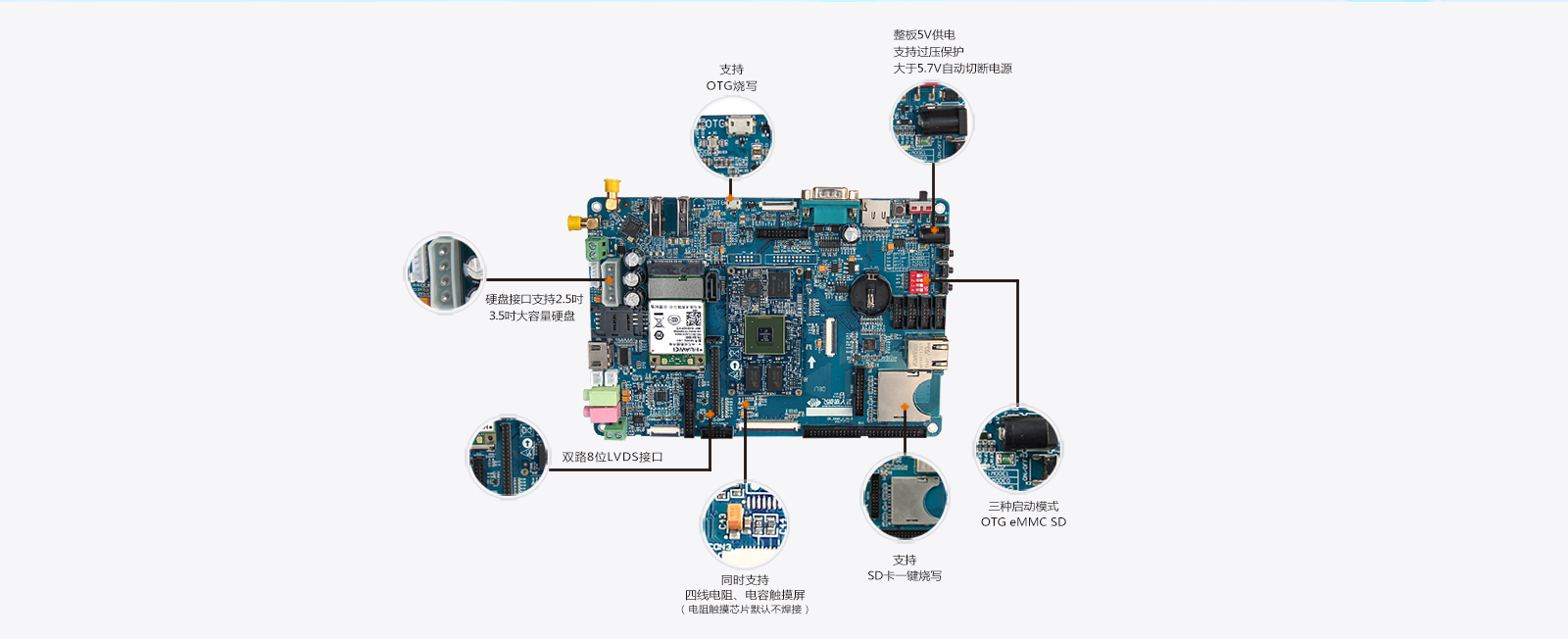

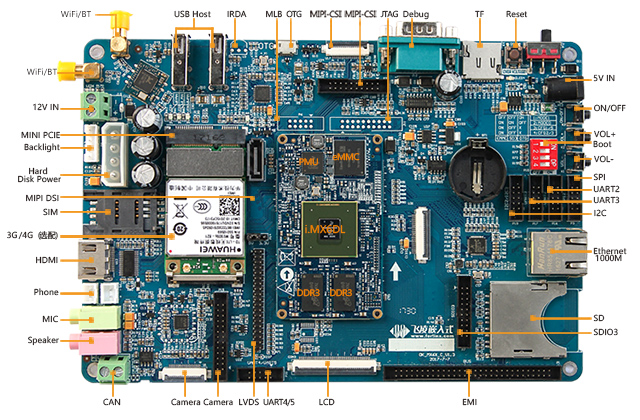

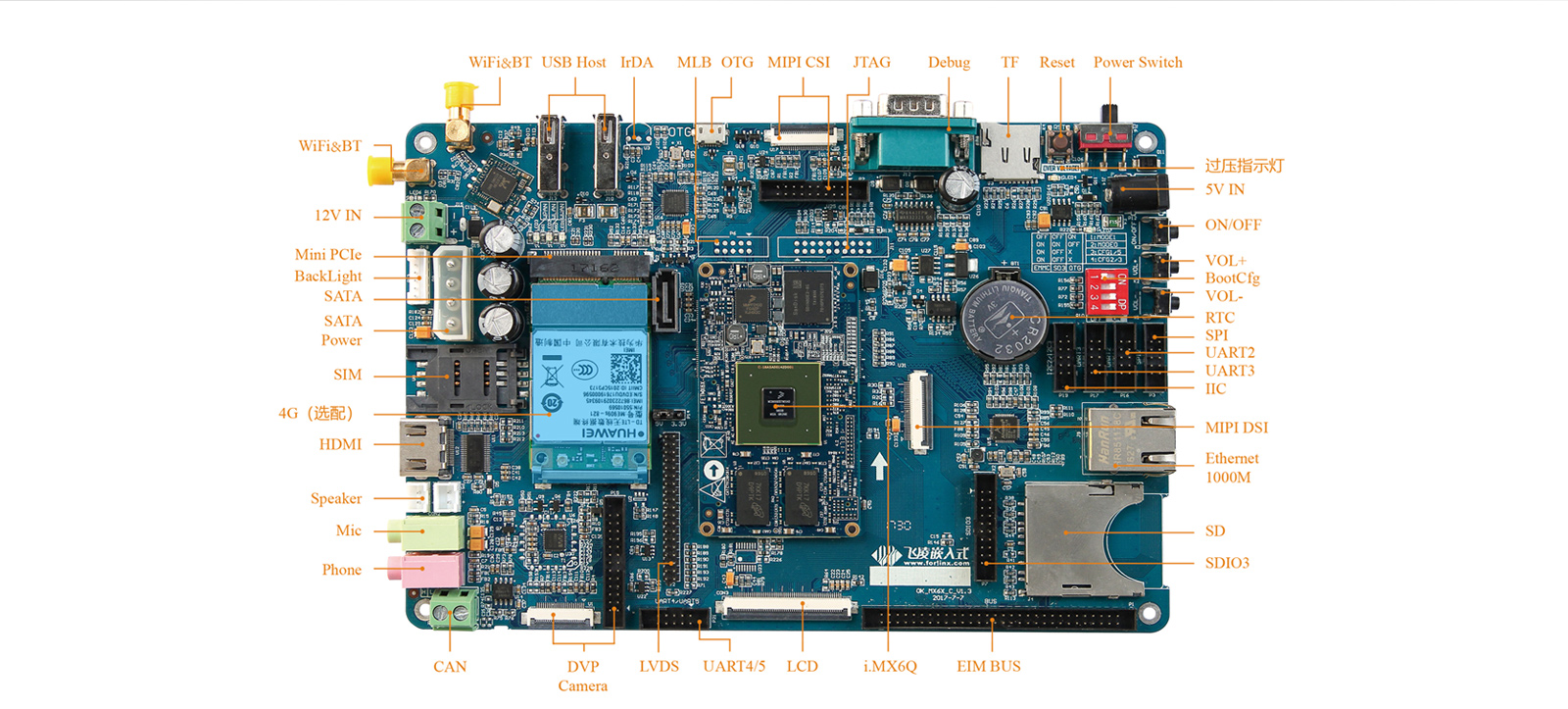

接口丰富的配套底板

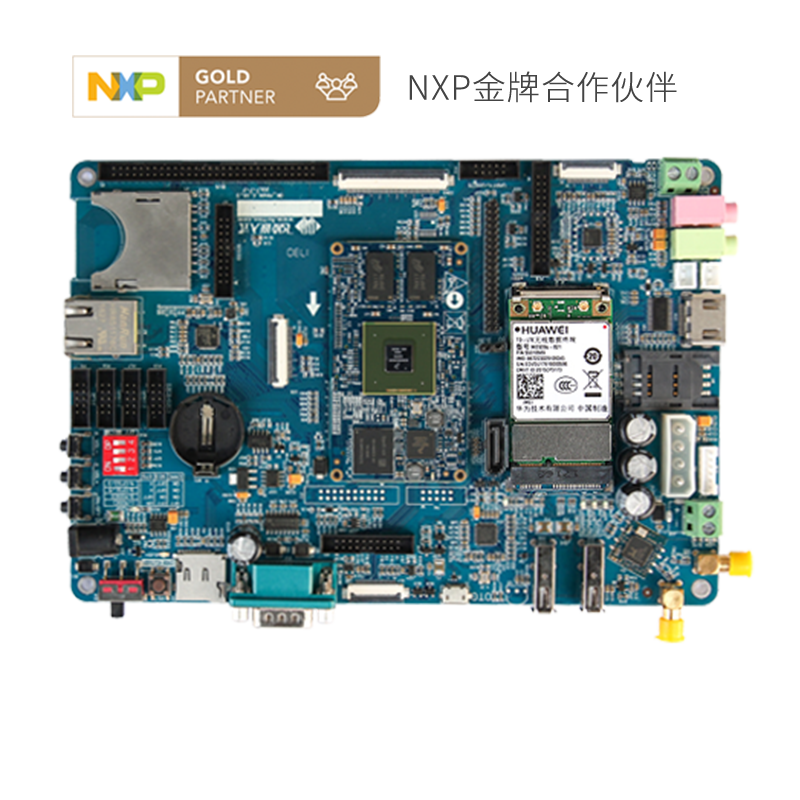

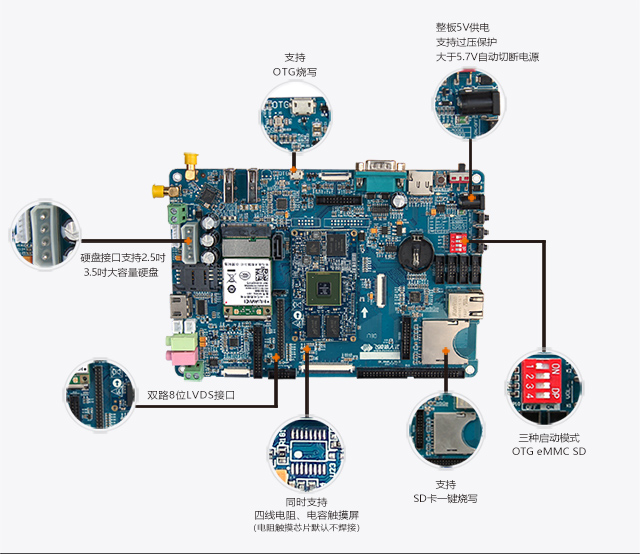

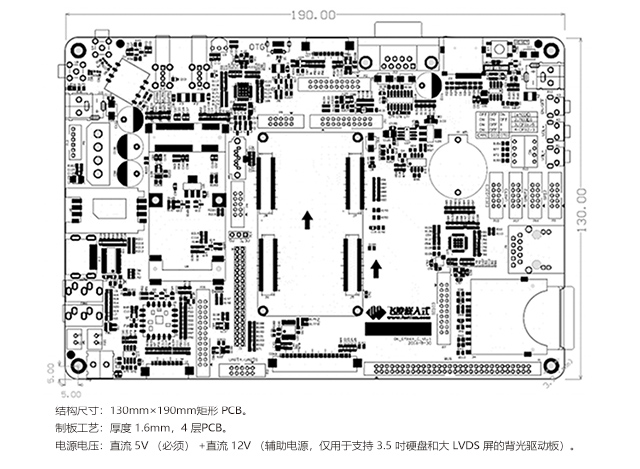

OKMX6Q-C开发板采用核心板+底板结构设计，功能全，引脚多, 满足各种产品开发需求， 可以更灵活的进行产品评估，快速设计出更具有竞争力的产品。

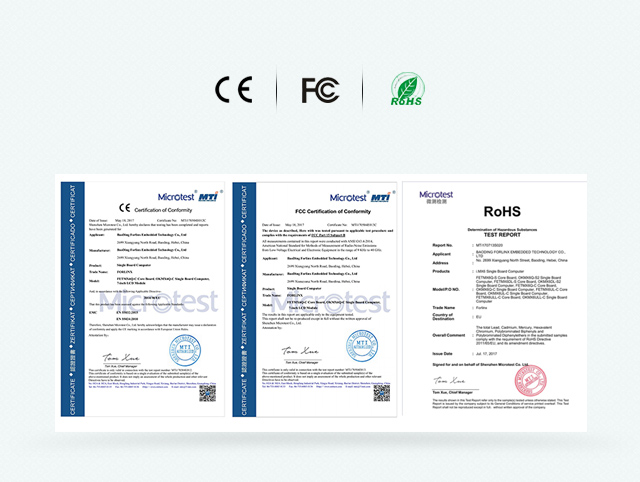

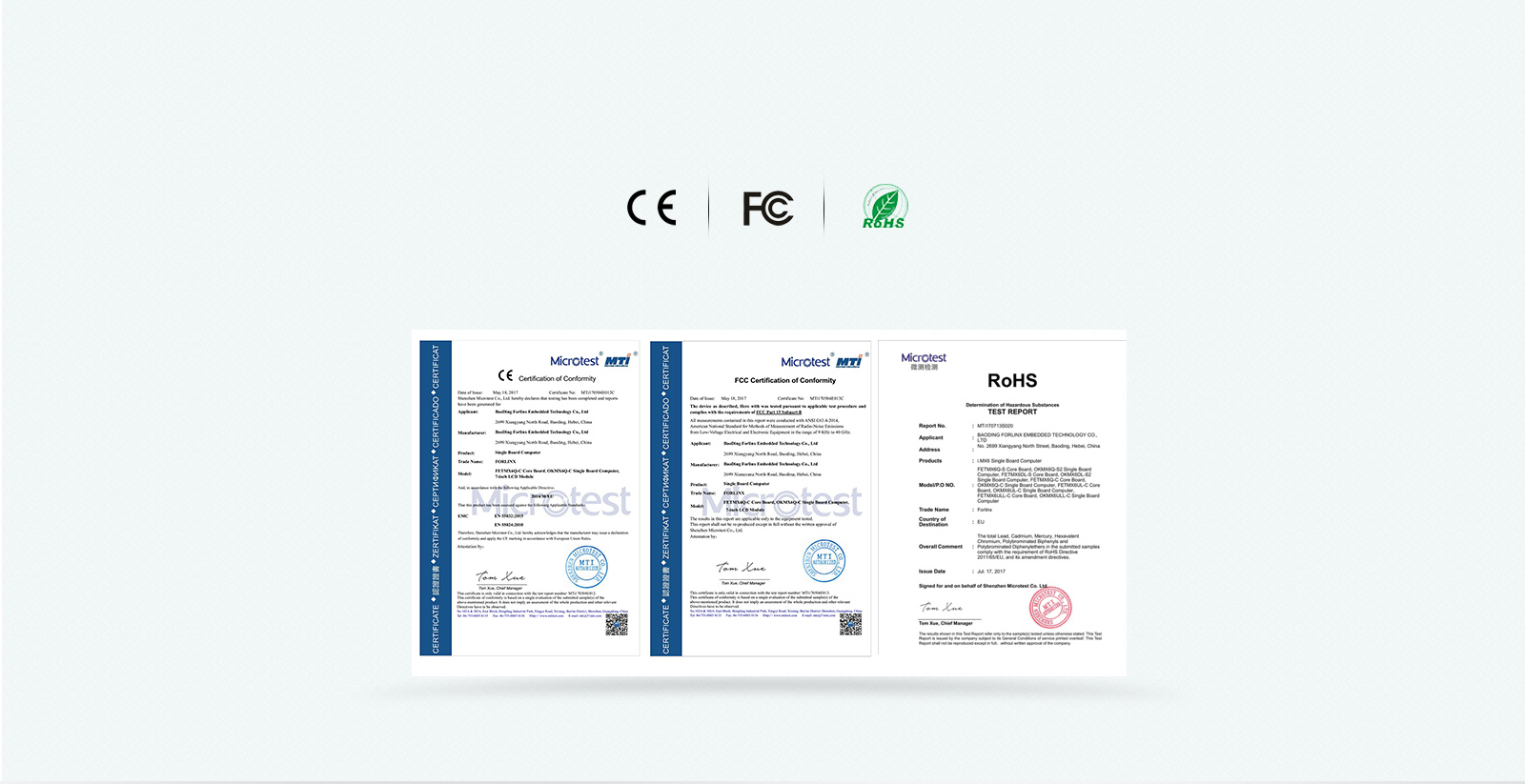

OKMX6Q-C开发板通过CE FCC RoHS认证
-
▊ 规格参数
FETMX6Q-C核心板基础参数 CPU
NXP 四核 i.MX6Q( 兼容 NXP 双核 i.MX6DL)
USB HOST
1路 USB HOST 2.0
架构
Cortex-A9
USB DEVICE
1路 USB OTG 2.0
主频 1GHz
SD/MMC/SDIO
3个 SD/MMC
内存
标配1GB DDR3 （可选 2GB DDR3）
Ethernet
1路 1000M 以太网接口
ROM
8GB eMMC
UART/IrDA
5路（包含一个调试串口）
工作电压
直流 4.2V
EINT/GPIO
支持
2D/3D
支持
Video Codec
硬件编解码
图形处理器
Vivante GC355 / Vivante GC320
EBI BUS
27 位地址总线，32 位数据总线
电源管理
MMPF0100NPEP
JTAG 接口
1路
尺寸
40mm*70mm
Camera
1路DVP，1 路 MIPI
接口方式
板对板连接器
PWM
3路
操作系统
Android6.0、Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5
SATA
1个
显示接口
RGB 24 位，双路 8 位 LVDS 接口，HDMI，MIPI
8X8 矩阵键盘
1路
MIPI接口
3路 MIPI_CSI MIPI_DSI MIPI_HSI
Audio
IIS<=3
I2C
3路
MLB 总线
1路
SPI
5路
SPDIF
1路
CAN
2路
PCIE
1路
OKMX6Q-C开发板参数 Audio
1路 Phone，1 路 MIC，2路 Speaker
按键
3个
I2C
3路
拨码开关
设置启动模式
SPI
1路
复位
1个复位按键
CAN
1路
WiFi& 蓝牙
1个
MIPI Camera
1路
LCD
1路，支持电容、电阻触摸
Camera
1路，5MP 并口摄像头，OV5640
EINT
支持
SD/MMC/SDIO
2路
GPIO
支持
USB HOST
2路，支持 USB2.0 协议
LVDS
2路
USB OTG
1路，支持 USB2.0 协议
HDMI
1路
Ethernet
1路 10/100/1000M 自适应以太网接口
MIPI 显示
1路
UART
5路（1个调试串口，3 路3线串口1路5线串口）
SATA
1个（仅支持 FETMX6Q-C）
红外接收头
1个，默认空焊
EIM BUS
32位数据总线，27位地址总线
电源
5V 恒压电源接口，12V辅助电源接口
3G/4G
mini-PCIE接口 3G/4G 模块
实时时钟
支持 CPU 内置 RTC& 板载 RTC
JTAG
支持
ADC
外扩电阻触摸控制器（空焊）
▊ 软件参数
Android软件参数 功能
Android4.4
Android6.0
编译器
arm-fsl-linux-gnueabi-gcc-4.6.2、JDK1.6.0-45
arm-fsl-linux-gnueabi-gcc-4.9、JDK1.7.0-131
支持SD卡和USB OTG刷机
支持USB OTG烧写
支持EXT4格式系统文件烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持Windows XP/ Vista /Windows7
烧写工具MFG Tools支持Windows XP/ Vista /Windows7
UBOOT
启动方式选择(eMMC/SD/USB OTG)
启动方式选择(eMMC/SD/USB OTG)
UBOOT开机LOGO
UBOOT开机LOGO
内存(1G/2G)
内存(1G)
Android内核
版本： Android-KK4.4.2
版本： Android 6.0.1_2.1.0
支持EXT4/NFS/FAT32/NTFS格式的文件系统
支持EXT4/NFS/FAT32/NTFS格式的文件系统
eMMC驱动(8G)
eMMC驱动(8G)
看门狗驱动
看门狗驱动
RTC驱动
RTC驱动，RX8010
IO驱动
IO驱动
用户按键驱动：2个(默认VOL+,VOL-)
用户按键驱动：2个(默认VOL+,VOL-)
SPI驱动，可以和MCP2515通信
SPI驱动
I2C驱动
I2C驱动
DVP OV5640摄像头驱动
DVP OV5640摄像头驱动
摄像头驱动MIPI OV5640
MIPI OV5640摄像头驱动
USB UVC摄像头驱动
USB UVC摄像头驱动
PWM控制驱动
PWM控制驱动
电容触摸驱动（触摸芯片GT9XX和GT928）
电容触摸驱动（触摸芯片GT9XX和GT928）
LCD背光驱动，支持255级可调
LCD背光驱动，支持255可调
LCD驱动
1、RGB4.3寸屏（480x272）
2、RGB7寸屏（800x480）
3、mipi7寸屏（1024x600暂不支持）
4、LVDS10.1寸屏（1280x800）
5、HDMI 1920x1080M@60显示器
6、HDMI 1280x720M@60显示器
7、LVDS 1024x768显示器
8、LVDS 1920x1080显示器
9、RGB 5寸屏（640x480）
A、RGB 7寸屏（1024x600）
LCD驱动
1、RGB7寸屏（800x480）
2、RGB 7寸屏（1024x600）
3、LVDS10.1寸屏（1280x800）
4、HDMI 1920x1080M@60显示器
5、MIPI 1024x600 7寸显示屏
MIPI-DSI驱动（7寸1024*600）
MIPI-DSI驱动（7寸1024*600）
Linux 内核USB Host驱动： 支持优盘，USB Hub，USB键鼠等
USB Host驱动： 支持优盘，USB Hub，USB键鼠等
USB Device驱动
USB Device驱动
TF/SD/MMC卡驱动：测试支持64GB
TF/SD/MMC卡驱动：测试支持64GB
串口驱动：5个
串口驱动
WM8962音频驱动：支持录音和放音，ALSA接口，支持喇叭（D类功放）,耳机输出
WM8960音频驱动：支持录音和放音，ALSA接口，支持喇叭（D类功放）,耳机输出WM8960音频驱动：支持录音和放音，ALSA接口，支持喇叭（D类功放）,耳机输出
以太网络，(AR8031，1000/100/10Mbps)
以太网络，(AR8031，1000/100/10Mbps)
3G驱动
4G，ME909s-821、 EC20
4G，ME909s-821
WiFi，RTL8723BU/RTL8723DU，STA
WiFi，RTL8723BU/RTL8723DU，STA
蓝牙，RTL8723BU/RTL8723DU
蓝牙，RTL8723BU/RTL8723DU
GPS，VK1613
GPS，VK1613
CAN 2.0B
CAN 2.0B
HDMI驱动
HDMI驱动
USB转串口驱动
SATA硬盘驱动 SATA II，3.0 Gbps驱动，仅i.MX6Q支持
SATA硬盘驱动 SATA II，3.0 Gbps驱动，仅i.MX6Q支持
LVDS单双路
LVDS单、双路驱动（已适配10.1寸1280*800屏）
实用APP
WIFI 配置工具
WIFI 配置工具
RTC测试
RTC测试
SPI转CAN MCP2515
Flexcan
Flexcan
IP地址修改
IP地址修改
休眠唤醒
休眠唤醒
TTL转RS232
TTL转RS232
RS485测试
RS485测试
录音/播放测试
录音/播放测试
3G上网
4G 上网
4G 上网
Speaker喇叭测试
Speaker喇叭测试
RGB屏幕背光调节测试
RGB屏幕背光调节测试
看门狗
看门狗
MMC/TF/SD卡和U盘自动挂载和卸载；SATA2ext4硬盘自动挂载和卸载
MMC/TF/SD卡和U盘自动挂载和卸载；
SATA2 硬盘自动挂载和卸载Linux软件参数 交叉编译器
arm-fsl-linux-gnueabi-gcc-4.6.2
i.MX6专用ARMv7指令集，支持硬浮点运算
烧写方式
支持USB、SD下载烧写
USB、SD一键刷机
支持单个文件/多个文件一键烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持WindowsXP/Vista/ Windows7
UBoot
启动方式选择(eMMC/USB OTG)
内存
UBOOT开机LOGO
Linux内核
版本： Linux-3.0.35
LCD背光驱动，支持255级可调
支持EXT4/NFS/FAT32/NTFS等格式的文件系统
LCD驱动（7寸800*480、10.1寸1280*800、4.3寸480*272
eMMC驱动
USB Host驱动： 支持优盘，USB Hub，USB键鼠等
看门狗驱动
USB Device驱动
RTC驱动
TF/SD/MMC卡驱动
IO驱动
串口驱动
用户按键驱动
WM8962 音频驱动：支持录音和放音，ALSA接口，支持D类功放，喇叭,耳机输出)
SPI驱动
以太网络，(AR8031，1000/100/10Mbps)
I2C驱动
3G驱动
EIM总线驱动 4G驱动（EC20） 摄像头驱动OV5640 OV5640-MIPI
USB转串口驱动
PWM控制驱动
SATA硬盘驱动
电容触摸驱动、电阻触摸驱动（仅linux支持）
LVDS单双路(单路最大支持1366×768，双路最大支持1920×1080以后提供)
实用APP
WiFi 配置工具
3G上网
telnet
USB摄像头测试
RTC测试
录音放音测试
SPI 转CAN MCP2515
I2C测试
Flexcan
GPU测试
IP/Mac地址修改
IPU测试
数据库Sqllite
VPU测试
休眠唤醒
Speaker喇叭测试
TTL转RS232
RGB屏幕背光调节测试
RS485测试
播放1080p视频和mp3文件测试
录音/播放测试
看门狗
GPRS上网
MMC/TF/SD卡、U盘、SATA2（格式根据文件系统定）硬盘自动挂载和卸载
GPS测试
FTP网络工具
SPI测试
Boa 的Web Server
LinuxQT4.8.5软件参数 交叉编译器
arm-fsl-linux-gnueabi-gcc-4.6.2
i.MX6专用ARMv7指令集，支持硬浮点运算
烧写方式
支持USB、SD卡烧写
USB、SD卡一键刷机
支持单个文件/多个文件一键烧写
支持EXT4格式系统文件烧写
烧写工具MFG Tools支持WindowsXP/Vist/ Windows7
UBoot
启动方式选择(eMMC/USB OTG)
内存
UBOOT开机LOGO
Linux内核
版本： Linux-3.0.35
LCD背光驱动，支持255级可调
支持EXT4/NFS/FAT32/NTFS等格式的文件系统
LCD驱动
1、LCD4.3寸屏（480x272）
2、LCD7寸屏（800x480）
3、mipi7寸屏（1024x600）
4、LVDS10.1寸屏（1280x800）
5、HDMI 1920x1080M@60显示器
6、HDMI 1280x720M@60显示器
7、LVDS 1024x768显示器
8、LVDS 1920x1080显示器
9、LCD 5.6寸屏（640x480）
A、LCD 7寸屏(1024x600)
eMMC驱动
USB Host驱动： 支持优盘，USB Hub，USB键鼠等
看门狗驱动
USB Device驱动
RTC驱动
TF/SD/MMC卡驱动
IO驱动
串口驱动：4个
用户按键驱动：4个
音频驱动：支持录音和放音，ALSA接口，支持D类功放，喇叭,耳机输出)
默认使用WM8960音频芯片，兼容WM8962，通过uboot菜单可选
SPI驱动
以太网络，(AR8031，1000/100/10Mbps)
I2C驱动
3G驱动
EIM总线 4G驱动（华为ME909S,移远EC20）
摄像头驱动DVP OV5640 MIPI OV5640
USB转串口驱动
PWM控制驱动
SATA硬盘驱动
电容触摸驱动（触摸芯片GT9XX，GT928和ft5x06）、电阻触摸驱动（仅linux支持）
LVDS单双路(单路最大支持1366×768，双路最大支持1920×1080以后提供)
实用APP
WiFi 配置工具
3G上网
telnet
USB摄像头测试
RTC测试
录音放音测试
SPI 转CAN MCP2515
I2C测试
Flexcan
GPU测试
IP/Mac地址修改
IPU测试
数据库Sqllite
VPU测试
休眠唤醒
Speaker喇叭测试
TTL转RS232
RGB屏幕背光调节测试
RS485测试
播放1080p视频和mp3文件测试
录音/播放测试
看门狗
GPRS上网
MMC/TF/SD卡、U盘、SATA2（格式根据文件系统定）硬盘自动挂载和卸载
GPS测试
FTP网络工具
SPI测试
Boa 的Web Server

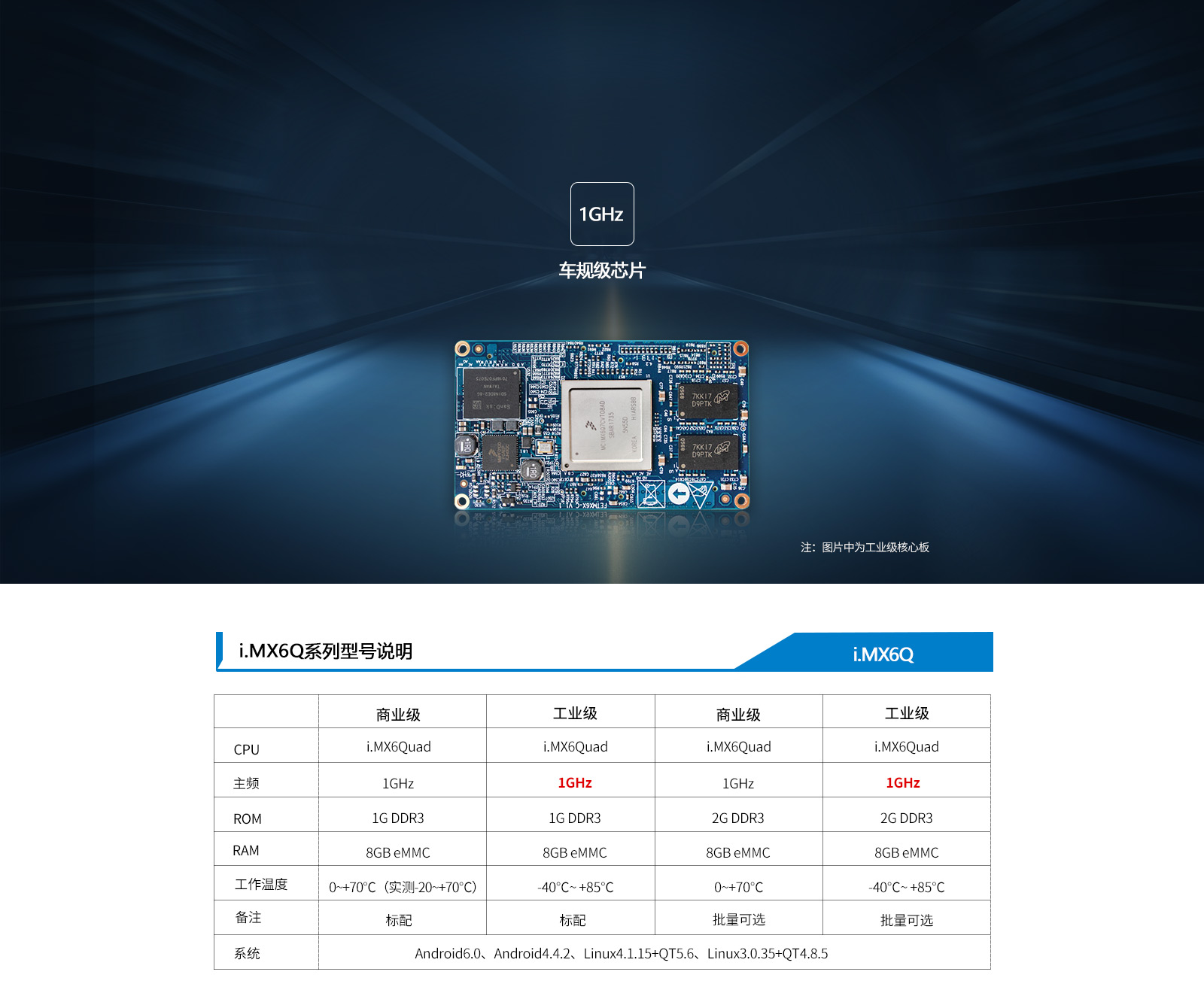

产品配置说明 名称
配置
主频 级别
运行温宽
备注
FETMX6Q-C核心板
i.MX6Quad
Cortex-A9 四核
1G DDR3，8GB eMMC
1GHz 商业级
0℃~+70℃
1G DDR3，8GB eMMC
1GHz 工业级
-40℃~+85℃
2G DDR3，8GB eMMC
1GHz 商业级
0℃~+70℃
批量可选
2G DDR3，8GB eMMC 1GHz 工业级 -40℃~+85℃ 批量可选
-
