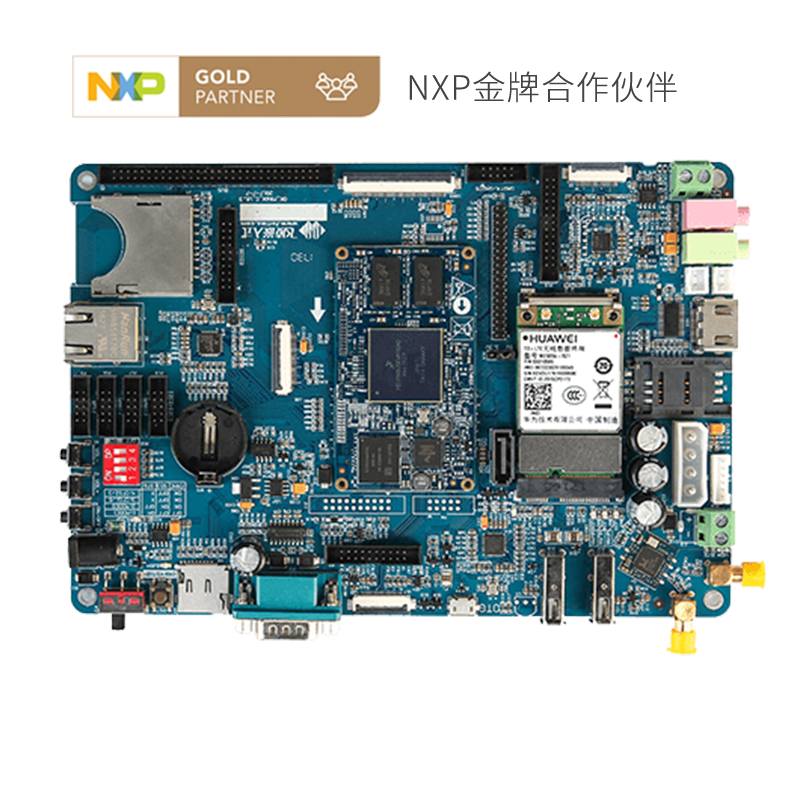

OKMX6DL-C开发板

CPU:i.MX6DL

架构:Cortex-A9

主频:1GHz

内存:1GB DDR3,2GB DDR3(选配)

ROM:8GB eMMC

系统:Linux3.0.35+Qt4.8.5,Linux4.1.15+Qt5.6,Android4.4.2,Android6.0



OKMX6 DL- C开发板


OKMX6DL-C开发板基于 NXP双核 ARM Cortex -A9架构 i.MX6Dual Lite 高性能处理器设计,采用核心板+底板分离结构,主频1GHz,开发板资源丰富,不仅搭载千兆以太网、CAN-bus、摄像头、WIFI&蓝牙等主流接口,同时还引出了MIPI、MLB、EMI BU S等CPU特有的功能




较小尺寸核心板搭配独特的超薄连接器,让设计随心所欲!


核心板采用4组超薄80P板对板连接器,合高仅2mm,40mm*70mm黄金尺寸比例,使产品设计不局限任何机械结构

iMX6DL通过超薄连接器连接
iMX6DL通过超薄连接器连接phone

业内独家12层PCB沉金工艺,运行更稳定!


核心板采用12层PCB沉金工艺设计,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行!

iMX6DL 运行更稳定
iMX6DL 运行更稳定phone

CPU 引脚全部引出,满足各个领域不同产品的不同功能需求


核心板将CPU所有引脚全部引出,不仅支持千兆以太网、DVP、MIPI摄像头、音频、SDHC等接口,
还支持MIPI摄像头、MIPI屏、MLB总线、EIM BUS 27位地址、32位数据总线等。

iMX6DL功能引脚
iMX6DL功能引脚phone

支持多种显示屏幕接口与图像采集器



iMX6DL 多显示 多图像采集接口 iMX6dl 开发板
iMX6DL 多显示 多图像采集接口phone iMX6dl 开发板

i.MX6的双屏时代,带你进入全新体验


飞凌嵌入式 FETMX6DL- C核心板支持双屏同步显示,双屏异步显示。
异步显示支持LVDS与LCD、HDMI与LVDS、HDMI与LCD、LVDS0与LVDS1多种异步显示方式。

iMX6dl双屏异显
iMX6dl双屏异显phone


接口丰富的配套底板


OKMX6DL-C 开发板 采用核心板+底板结构设计,功能全,引脚多,满足各种产品开发需求,
可以更灵活的进行产品评估,快速设计出更具有竞争力的产品。

iMX6dl配套底板 iMX6dl配套底板尺寸图
iMX6dl配套底板 iMX6dl配套底板尺寸图phone

主流操作系统支持


Android4.4.2、{link 318}4.1.15+QT5.6、Linux3.0.35+QT4.8.5

iMX6dl操作系统
iMX6dl操作系统phone

多项安全认证


OKMX6DL-C开发板通过CE FCC  RoHS认证,安全更有保障

iMX6DL 通过CE FCC RoHS认证
iMX6DL 通过CE FCC RoHS认证phone


广泛适用于 工控医疗、多媒体、 安防车载、金融、教学、 电力、通讯、 充电桩智能家居
消费电子、手持设备、显示控制等领域

iMX6dl适用场景
iMX6dl适用场景phone iMX6dl多丰富的硬件资料phone


嵌入式 硬件设计手册、嵌入式Linux开发手册
嵌入式 开发环境搭建手册、接口驱动程序
应用开发示例等,一切应有尽有只为您更方便开发产品。


技术支持热线、技术交流论坛、技术支持邮箱
随时待命只为您的产品保驾护航。

iMX6dL 技术支持方式
iMX6dL 技术支持方式phone


规格参数


FETMX6DL-C核心板基础参数

CPU

NXP 双核 i.MX6DL

USB HOST

1路 USB HOST  2.0

架构

Cortex-A9

USB DEVICE

1路 USB OTG 2.0

主频

商业级1GHz,工业级800MHz

SD/MMC/SDIO

3个 SD/MMC

内存

标配1GB DDR3 可选 2GB DDR3)

Ethernet

1路 1000M 以太网接口

ROM

8GB eMMC

UART/IrDA

5路(包含一个调试串口)

工作电压

直流 4.2V

EINT/GPIO

支持

2D/3D

支持

Video Codec

硬件编解码

图形处理器

Vivante GC355 / Vivante  GC320

EBI BUS

27 位地址总线,32 位数据总线

电源管理

MMPF0100NPEP

JTAG 接口

1路

尺寸

40mm*70mm

Camera

1路DVP,1 路 MIPI

接口方式

板对板连接器

PWM

3路

操作系统

Android6.0、Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5

SATA

1个

显示接口

RGB 24 位,双路  8 位 LVDS 接口,HDMI,MIPI

8X8 矩阵键盘

1路

MIPI接口

3路 MIPI_CSI MIPI_DSI MIPI_HSI

Audio

IIS<=3

I2C

3路

MLB 总线

1路

SPI

5路

SPDIF

1路

CAN

2路

PCIE

1路

OKMX6DL-C开发板参数

Audio

1路 Phone,1 路 MIC,2路 Speaker

按键

3个

I2C

3路

拨码开关

设置启动模式

SPI

1路

复位

1个复位按键

CAN

1路

WiFi& 蓝牙

1个

MIPI Camera

1路

LCD

1路,支持电容、电阻触摸

Camera

1路,5MP 并口摄像头,OV5640

EINT

支持

SD/MMC/SDIO

2路

GPIO

支持

USB HOST

2路,支持  USB2.0 协议

LVDS

2路

USB OTG

1路,支持  USB2.0 协议

HDMI

1路

Ethernet

1路 10/100/1000M 自适应以太网接口

MIPI 显示

1路

UART

5路(1个调试串口,3 路3线串口1路5线串口)

ADC

外扩电阻触摸控制器(空焊)

红外接收头

1个,默认空焊

EIM BUS

32位数据总线,27位地址总线

电源

5V 恒压电源接口,12V辅助电源接口

3G/4G

mini-PCIE接口 3G/4G 模块

实时时钟

支持 CPU 内置 RTC& 板载 RTC

JTAG

支持

软件参数


Android软件参数

功能

Android4.4

Android6.0

编译器

arm-fsl-linux-gnueabi-gcc-4.6.2、JDK1.6.0-45

arm-fsl-linux-gnueabi-gcc-4.9、JDK1.7.0-131

支持SD卡和USB OTG刷机

支持USB OTG烧写

支持EXT4格式系统文件烧写

支持EXT4格式系统文件烧写

烧写工具MFG Tools支持Windows XP/ Vista /Windows7

烧写工具MFG Tools支持Windows XP/ Vista /Windows7

UBOOT

启动方式选择(eMMC/SD/USB OTG)

启动方式选择(eMMC/SD/USB OTG)

UBOOT开机LOGO

UBOOT开机LOGO

内存(1G/2G)

内存(1G)

Android内核

版本: Android-KK4.4.2

版本: Android 6.0.1_2.1.0

支持EXT4/NFS/FAT32/NTFS格式的文件系统

支持EXT4/NFS/FAT32/NTFS格式的文件系统

eMMC驱动(8G)

eMMC驱动(8G)

看门狗驱动

看门狗驱动

RTC驱动

RTC驱动,RX8010

IO驱动

IO驱动

用户按键驱动:2个(默认VOL+,VOL-)

用户按键驱动:2个(默认VOL+,VOL-)

SPI驱动,可以和MCP2515通信

SPI驱动

I2C驱动

I2C驱动

DVP OV5640摄像头驱动

DVP OV5640摄像头驱动

摄像头驱动MIPI OV5640

MIPI OV5640摄像头驱动

USB UVC摄像头驱动

USB UVC摄像头驱动

PWM控制驱动

PWM控制驱动

电容触摸驱动(触摸芯片GT9XX和GT928)

电容触摸驱动(触摸芯片GT9XX和GT928)

LCD背光驱动,支持255级可调

LCD背光驱动,支持255可调

LCD驱动

1、RGB4.3寸屏(480x272)

2、RGB7寸屏(800x480)

3、mipi7寸屏(1024x600暂不支持)

4、LVDS10.1寸屏(1280x800)

5、HDMI 1920x1080M@60显示器

6、HDMI 1280x720M@60显示器

7、LVDS 1024x768显示器

8、LVDS 1920x1080显示器

9、RGB 5寸屏(640x480)

A、RGB 7寸屏(1024x600)

LCD驱动

1、RGB7寸屏(800x480)

2、RGB 7寸屏(1024x600)

3、LVDS10.1寸屏(1280x800)

4、HDMI 1920x1080M@60显示器

5、MIPI 1024x600 7寸显示屏

MIPI-DSI驱动(7寸1024*600)

MIPI-DSI驱动(7寸1024*600)

Linux 内核USB Host驱动: 支持优盘,USB Hub,USB键鼠等

USB Host驱动: 支持优盘,USB Hub,USB键鼠等

USB Device驱动

USB Device驱动

TF/SD/MMC卡驱动:测试支持64GB

TF/SD/MMC卡驱动:测试支持64GB

串口驱动:5个

串口驱动

WM8962音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出
WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出

WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出

以太网络,(AR8031,1000/100/10Mbps)

以太网络,(AR8031,1000/100/10Mbps)

3G驱动

4G,ME909s-821、 EC20

4G,ME909s-821

WiFi,RTL8723BU,STA

WiFi,RTL8723BU,STA

蓝牙,RTL8723BU

蓝牙,RTL8723BU

GPS,VK1613

GPS,VK1613

CAN 2.0B

CAN 2.0B

HDMI驱动

HDMI驱动

USB转串口驱动

LVDS单双路

LVDS单、双路驱动(已适配10.1寸1280*800屏)

实用APP

WIFI 配置工具

WIFI 配置工具

RTC测试

RTC测试

SPI转CAN MCP2515

Flexcan

Flexcan

IP地址修改

IP地址修改

休眠唤醒

休眠唤醒

TTL转RS232

TTL转RS232

RS485测试

RS485测试

录音/播放测试

录音/播放测试

3G上网

4G 上网

4G 上网

Speaker喇叭测试

Speaker喇叭测试

RGB屏幕背光调节测试

RGB屏幕背光调节测试

看门狗

看门狗

MMC/TF/SD卡和U盘自动挂载和卸载;SATA2ext4硬盘自动挂载和卸载

MMC/TF/SD卡和U盘自动挂载和卸载;
SATA2 硬盘自动挂载和卸载

Linux软件参数

交叉编译器

arm-fsl-linux-gnueabi-gcc-4.6.2

i.MX6专用ARMv7指令集,支持硬浮点运算

烧写方式

支持USB、SD下载烧写

USB、SD一键刷机

支持单个文件/多个文件一键烧写

支持EXT4格式系统文件烧写

烧写工具MFG Tools支持WindowsXP/Vista/ Windows7

UBoot

启动方式选择(eMMC/USB OTG)

内存

UBOOT开机LOGO

Linux内核

版本: Linux-3.0.35

LCD背光驱动,支持255级可调

支持EXT4/NFS/FAT32/NTFS等格式的文件系统

LCD驱动(7寸800*480、10.1寸1280*800、4.3寸480*272

eMMC驱动

USB Host驱动: 支持优盘,USB Hub,USB键鼠等

看门狗驱动

USB Device驱动

RTC驱动

TF/SD/MMC卡驱动

IO驱动

串口驱动

用户按键驱动

WM8962 音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)

SPI驱动

以太网络,(AR8031,1000/100/10Mbps)

I2C驱动

3G驱动

EIM总线驱动 4G驱动(EC20)

摄像头驱动OV5640  OV5640-MIPI

USB转串口驱动

PWM控制驱动


电容触摸驱动、电阻触摸驱动(仅linux支持)

LVDS单双路(单路最大支持1366×768,双路最大支持1920×1080以后提供)

实用APP

WiFi 配置工具

3G上网

telnet

USB摄像头测试

RTC测试

录音放音测试

SPI 转CAN MCP2515

I2C测试

Flexcan

GPU测试

IP/Mac地址修改

IPU测试

数据库Sqllite

VPU测试

休眠唤醒

Speaker喇叭测试

TTL转RS232

RGB屏幕背光调节测试

RS485测试

播放1080p视频和mp3文件测试

录音/播放测试

看门狗

GPRS上网

MMC/TF/SD卡、U盘、SATA2(格式根据文件系统定)硬盘自动挂载和卸载

GPS测试

FTP网络工具

SPI测试

Boa 的Web Server

LinuxQT4.8.5软件参数

交叉编译器

arm-fsl-linux-gnueabi-gcc-4.6.2

i.MX6专用ARMv7指令集,支持硬浮点运算

烧写方式

支持USB、SD卡烧写

USB、SD卡一键刷机

支持单个文件/多个文件一键烧写

支持EXT4格式系统文件烧写

烧写工具MFG Tools支持WindowsXP/Vist/ Windows7

UBoot

启动方式选择(eMMC/USB OTG)

内存

UBOOT开机LOGO

Linux内核

版本: Linux-3.0.35

LCD背光驱动,支持255级可调

支持EXT4/NFS/FAT32/NTFS等格式的文件系统

LCD驱动

1、LCD4.3寸屏(480x272)

2、LCD7寸屏(800x480)

3、mipi7寸屏(1024x600)

4、LVDS10.1寸屏(1280x800)

5、HDMI 1920x1080M@60显示器

6、HDMI 1280x720M@60显示器

7、LVDS 1024x768显示器

8、LVDS 1920x1080显示器

9、LCD 5.6寸屏(640x480)

A、LCD 7寸屏(1024x600)

eMMC驱动

USB Host驱动: 支持优盘,USB Hub,USB键鼠等

看门狗驱动

USB Device驱动

RTC驱动

TF/SD/MMC卡驱动

IO驱动

串口驱动:4个

用户按键驱动:4个

音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)

默认使用WM8960音频芯片,兼容WM8962,通过uboot菜单可选

SPI驱动

以太网络,(AR8031,1000/100/10Mbps)

I2C驱动

3G驱动

EIM总线

4G驱动(华为ME909S,移远EC20)

摄像头驱动DVP OV5640  MIPI OV5640

USB转串口驱动

PWM控制驱动


电容触摸驱动(触摸芯片GT9XX,GT928和ft5x06)、电阻触摸驱动(仅linux支持)

LVDS单双路(单路最大支持1366×768,双路最大支持1920×1080以后提供)

实用APP

WiFi 配置工具

3G上网

telnet

USB摄像头测试

RTC测试

录音放音测试

SPI 转CAN MCP2515

I2C测试

Flexcan

GPU测试

IP/Mac地址修改

IPU测试

数据库Sqllite

VPU测试

休眠唤醒

Speaker喇叭测试

TTL转RS232

RGB屏幕背光调节测试

RS485测试

播放1080p视频和mp3文件测试

录音/播放测试

看门狗

GPRS上网

MMC/TF/SD卡、U盘、SATA2(格式根据文件系统定)硬盘自动挂载和卸载

GPS测试

FTP网络工具

SPI测试

Boa 的Web Server

产品配置说明

名称

配置

主频

级别

运行温宽

备注

FETMX6DL-C核心板

i.MX6DL

Cortex-A9 双核

1G DDR3,8GB eMMC

1GHz

商业级

0℃~+70℃


1G DDR3,8GB eMMC

1GHz

工业级

-40℃~+85℃

2G DDR3,8GB eMMC

1GHz

商业级

0℃~+70℃

批量可选

2G DDR3,8GB eMMC 1GHz 工业级 -40℃~+85℃ 批量可选
