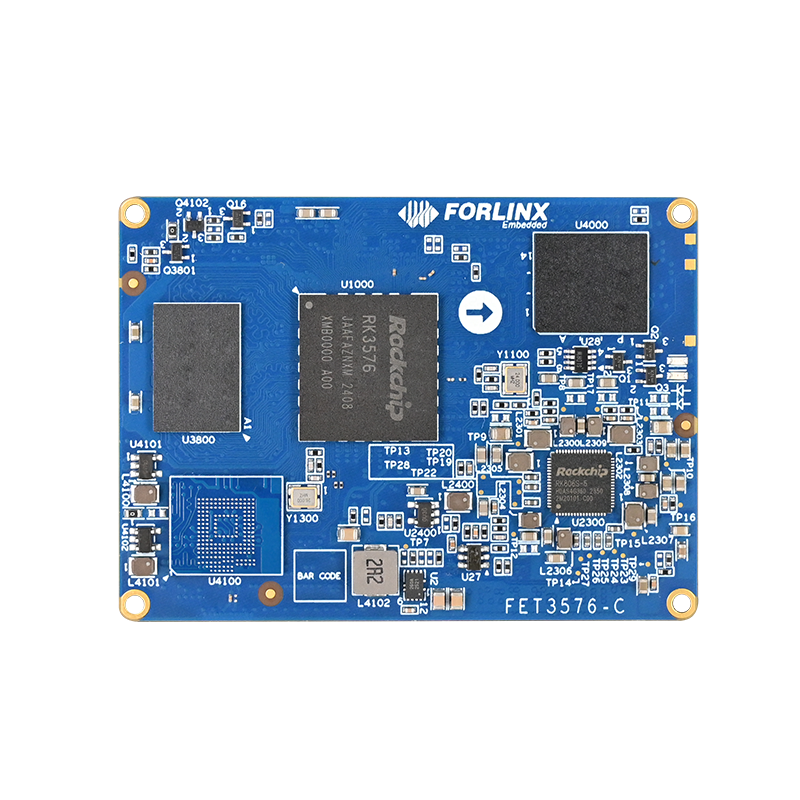

FET3576-C核心板

CPU:RK3576
架构:  4×Cortex-A72+4×Cortex-A53
主频:2.3GHz+2.2GHz
RAM:2GB/4GB  LPDDR4
ROM:32GB  eMMC
系统:Linux 6.1.57

CPU:RK3576
架构:4xA72+4xA53
主频:A72@2.3GHz+A53@2.2GHz
内存:2/4GB LPDDR4
ROM:32GB eMMC
系统:Linux

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • FET3576-C核心板

    FET3576-C核心板基于Rockchip RK3576处理器开发设计,该处理器是瑞芯微面向AIoT和工业市场着力打造的一款高性能、低功耗、功能丰富的国产化应用处理器,集成了4个ARM Cortex-A72和4个 ARM Cortex-A53高性能核,内置6TOPS超强算力NPU,为您的AI应用赋能。核心板采用板对板连接方式,可插拔式设计便于产品的安装与维护。 产品通过飞凌嵌入式实验室严苛的工业环境测试,为您的产品稳定性保驾护航;10~15年生命周期,为您的产品提供持续供应保障。

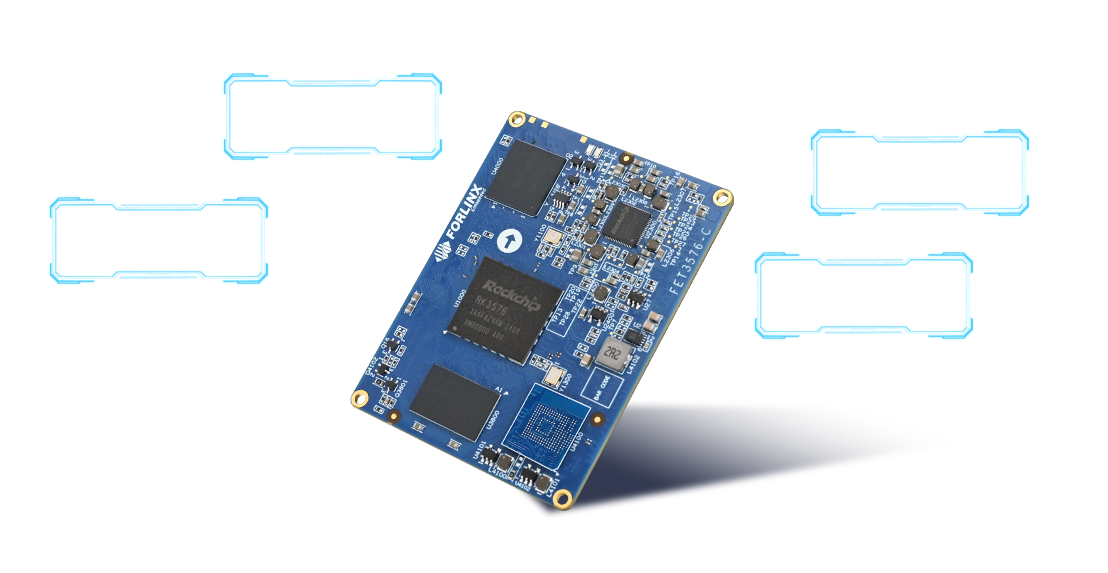

    瑞芯微RK3576核心板
    瑞芯微战略合作伙伴

    八核高算力超清解码智能芯片

    RK3576是瑞芯微专为AIoT市场打造的一款高算力、高性能、低功耗的国产化应用处理器,集成了4个ARM Cortex-A72和4个 ARM Cortex-A53高性能核;内置6TOPS超强算力NPU;嵌入式3D GPU加之带有MMU的专用2D硬件引擎,最大限度提升显示性能;H.265超清硬解码,最高支持8K分辨率。

    RK3576处理器

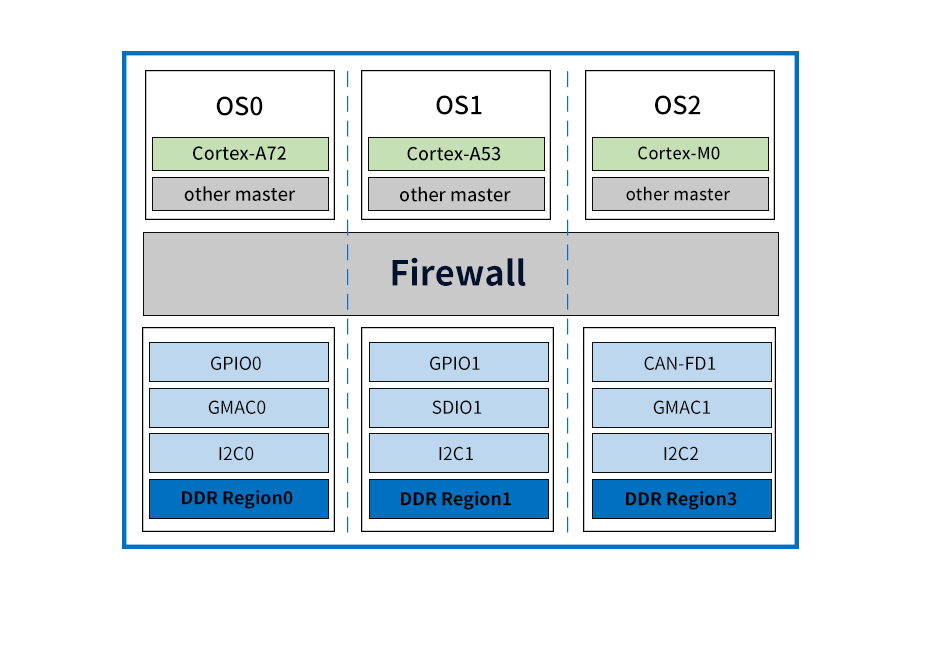

    Firewall实现真正的硬件资源隔离

    RK3576支持Firewall功能,用于管理主设备到从设备和内存区域的访问权限,实现真正的硬件资源隔离。这一功能不仅增强了系统的稳定性和安全性,也为多种应用场景提供了强有力的支持。

    瑞芯微RK3576 Firewall

    6TOPS算力NPU,为AI应用强势赋能

    6TOPS超强算力NPU,支持 INT4/INT8/INT16/FP16/BF16/TF32操作,支持双核协同工作或独立工作,支持多任务、多场景并行,支持深度学习框架:TensorFlow、Caffe、Tflite、Pytorch、Onnx NN、Android NN等。

    RK3576 高算力核心板

    超清显示+AI智能修复

    支持H.264、H.265高清编解码,五种显示接口:HDMI/eDP、MIPI DSI、Parallel、EBC、DP,支持三屏异显、4K@120Hz超清显示及超分功能,智能修复模糊图像,提升视频帧率,满足您多场景多样化的显示需求。

    RK3576 超分功能

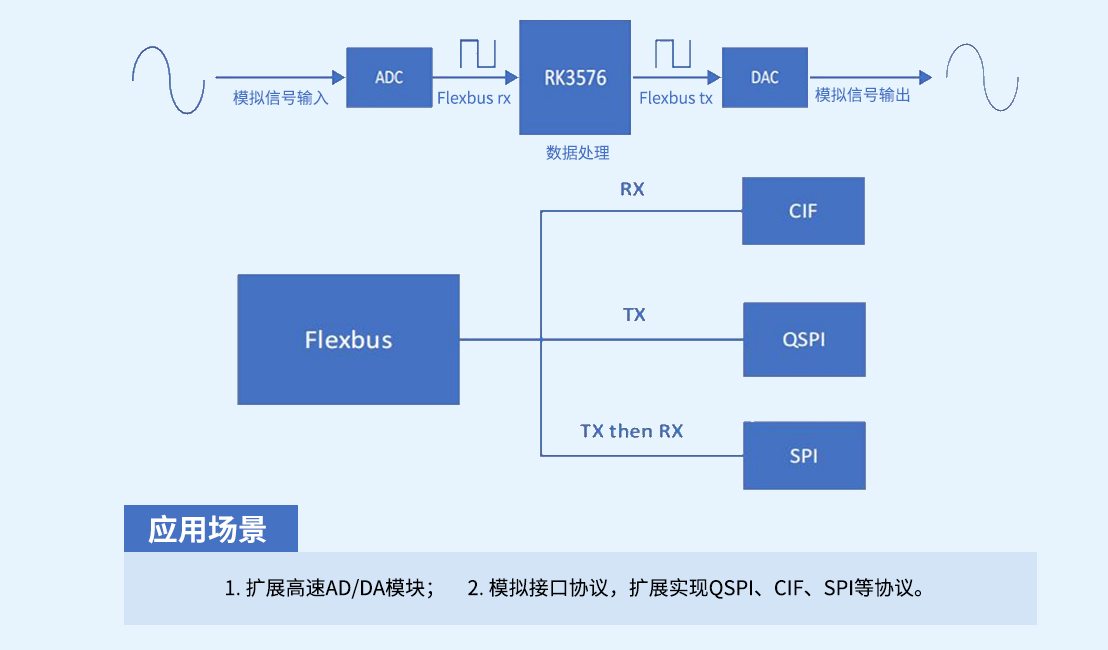

    FlexBus全新并行总线接口

    FlexBus灵活的并行总线接口,可模拟不规则或者标准的协议,支持2/4/8/16bits数据并行传输,时钟最高可到100MHz; 同时具有DSMC、CAN-FD、PCIe2.1、SATA3.0、USB3.2、SAI、I2C、I3C、UART等丰富的总线传输接口。

    RK3576总线接口

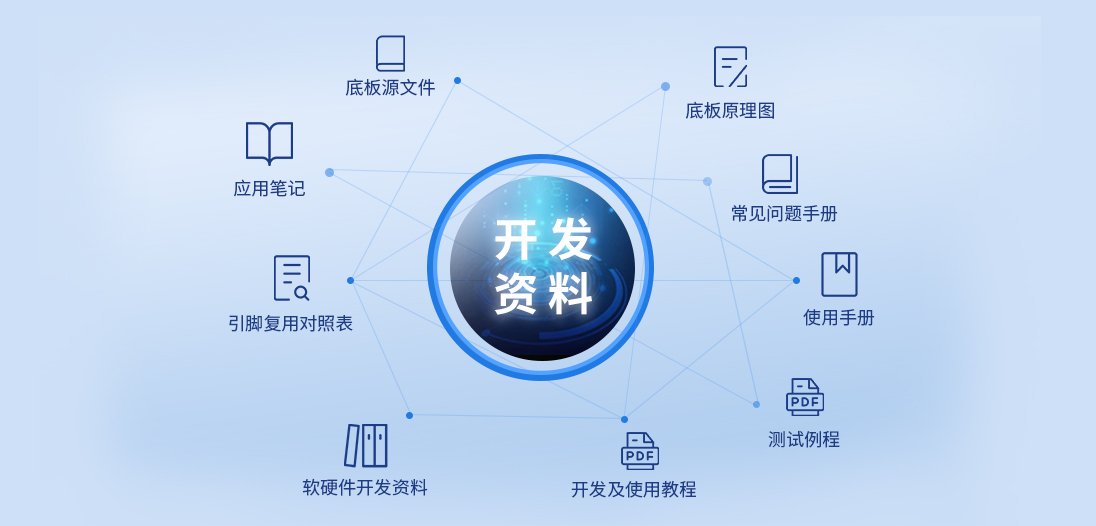

    持续丰富的资料 助您快速上手成功开发

    RK3576核心板提供的资料介绍

    广泛应用场景赋能千行百业应用

    FET3576-C核心板广泛适用于工业、AIoT、边缘计算、智能移动终端以及其他多种数字多媒体相关的应用领域,加之飞凌嵌入式强大的技术支持服务能力,助力您的产品快速上市,走在行业前沿。

    RK3576核心板应用场景


  • 规格参数


    FET3576-C核心板基础参数

    处理器

    Rockchip RK3576

    ARM:4×Cortex-A72@2.3GHz + 4×Cortex-A53@2.2GHz

    NPU:6TOPS INT8,支持INT4/INT8/INT16/FP16/BF16/TF32

    GPU:ARM Mali-G52 MC3

    VPU:

    硬编码:H.264、H.265,4K@60fps

    硬解码:H.264、H.265、VP9、AV1、AVS2,8K@30fps或4K@120fps

    RAM

    2GB/4GB LPDDR4

    ROM

    32GB eMMC

    工作温度

    FET3576-C:0℃~+80℃

    FET3576J-C:-40℃~+85℃

    尺寸 50x68mm

    工作电压

    DC12V

    接口方式

    板对板连接器(4×100Pin,引脚间距0.4mm,合高1.5mm)

    操作系统 Linux6.1.57、Android(研发中)
    烧写方式 USB OTG


    FET3576-C核心板功能参数

    功能

    数量

    参数

    HDMI/eDP TX (1)

    1

    支持1个 HDMI/eDP TX复用接口

    HDMI 接口:

    HDMI v2.1,最高支持4K@120Hz

    支持数据格式:RGB/YUV444/YUV422/YUV420 8/10-bits

    支持CEC、ARC,HDCP v2.3和HDCP v1.4

    eDP接口:

    eDP v1.3,主通道包含4条物理通道,最高支持 4K@60Hz,HDCP v1.3

    处理器内置了VOP控制器,
    有三个Port输出,
    即最多可同时支持3路显示输出

    MIPI DSI (1)

    1

    支持1个MIPIDSI-2 TX接口

    D-PHY v2.0 or C-PHY v1.1:

    4 data lanes on D-PHY

    3 data trios on C-PHY

    支持最高2560×1600@60Hz

    支持数据格式:RGB (up to 10bit)

    Parallel(1)

    1

    支持1个并行输出接口

    支持RGB/BT.656/BT1120

    最高支持1920×1080@60Hz

    支持数据格式:RGB (up to 10bit)

    EBC(1)

    1

    支持1个EBC输出接口

    支持E-ink EPD (Electronic paper Display)

    支持2560×1920硬解码

    支持数据总线宽度:16-bit

    支持高达32 level gray scale

    支持Direct模式、LUT模式、3-window模式

    支持window display模式

    DP TX (1)

    1

    支持1路USB/DP组合接口

    USB接口:

    USB 3.2 Gen1x1,Dual-Role Device(DRD)

    DisplayPort TX接口:

    DisplayPort v1.4,支持1/2/4 lanes with lane speed including 1.62、2.7、5.4 and 8.1Gbps

    支持最高4K@120Hz,支持数据格式:RGB/YUV444/YUV422/YUV420 8/10-bit

    支持具有3个显示器的多流传输(MST)

    支持USB Type-C上的DP Alt模式

    支持HDCP v2.3 and HDCP v1.3

    USB 3.2

    2

    其中1路做USB Type-C时可支持DP Alt模式;

    另1路为Combo high speed interface接口引出;

    MIPI CSI

    5

    支持5个CSI-2接口

    其中4个接口为2个D-PHY v1.2 data-lane,2.5Gbps/lane,这4个接口可以组合成2个拥有4 data-lane的接口

    另外1个接口支持4 D-PHY data-lane或者3 C-PHY trios:

    D-PHY v2.0,4.5Gbps/lane

    C-PHY v1.1,2.5Gsps/trio

    最多可同时支持5路摄像头输入

    DVP

    1

    8/10/12/16-bit标准DVP接口,最高150MHz数据输入

    支持BT.601/BT.656和BT.1120 VI接口

    SAI(2)

    ≤5

    支持5个SAI接口

    SAI 0/1支持4 TX lanes和4 RX lanes

    SAI 2/3/4支持1TX lane和1 RX lane

    支持I2S/TDM/PCM模式(2)

    支持最高采样率:192KHz

    支持音频分辨率:16~32bits

    SPDIF TX

    ≤2

    支持2路SPDIF TX端口

    SPDIF RX

    ≤2

    支持2路SPDIF RX端口

    PDM

    ≤2

    支持PDM主接收模式

    最高8 channels,音频分辨率16~24 位,采样率达192KHz

    Digital Audio Codec

    1

    支持2路数字DAC,每个数字DAC通道支持三种混合模式

    支持I2S/PCM接口,主从模式

    支持16位采样率

    支持音量控制

    SDIO

    ≤2

    SDIO v3.0,4-bits

    Ethernet

    ≤2

    2路GMAC,提供RGMII/RMII接口引出

    支持10/100/1000Mbps数据传输速率

    USB 2.0OTG

    2

    支持两路USB2.0OTG

    Combo high speed interface

    2

    Combo 1:支持1-lane  PCIe2.1/SATA3.1

    Combo 2:支持1-lane  PCIe2.1/SATA3.1/USB3.2 Gen1x1

    PCle interface

    支持PCle v2.1

    支持Root Complex (Rc) only

    支持最高5GT/s data rate

    SATA interface

    支持SATA v3.1 and AHCI revision v1.3.1

    支持eSATA

    支持最高6GT/s data rate

    USB interface

    支持UsB3.2 Gen1x1 with UsB v2.0

    支持DRD (host and device)

    支持最高5Gbps data rate

    支持xHCI Host with up to 64 devices

    UART

    ≤12

    内置2路64 bits FIFO,可分别用TX和RX

    支持5位、6位、7位、8位串行数据收发,波特率高达4Mbps

    12路UART均支持自动流控模式和RS485模式

    CAN-FD

    ≤2

    遵循CAN和CAN-FD规范

    支持CAN标准帧和扩展帧收发

    支持8192-bits接收FIFO

    DSMC

    ≤1

    支持DSMC数据总线

    最多支持选择4个芯片

    支持8线和16线串行传输模式

    支持可配置的串行地址宽度:16位或32位

    FlexBus

    ≤1

    支持FlexBus数据总线

    支持内置DMA和ping-pong操作,用于分配两个地址

    支持传输和接收模式

    支持单一模式和连续模式

    SPI

    ≤5

    支持主、从模式,每个接口支持两个芯片选择

    I2C

    ≤9

    支持7位和10位地址模式

    标准模式数据传输速率100k bits/s,在快速模式下400k bits/s

    I3C

    ≤2

    支持2个I3C主接口

    PWM

    ≤16

    最高支持16个片上PWM,具有基于中断的操作,支持捕获模式

    ADC

    ≤8

    支持8路12bits单端输入SAR-ADC,采样率高达1MS/s

    GPIO

    /

    所有的GPIO 可以被用于生成中断

    支持电平触发和边沿触发中断

    支持配置电平触发极性

    支持上升沿触发、下降沿触发和双沿触发中断

    支持配置上下拉(弱上拉和弱下拉)

    支持配置驱动能力

    注:表中参数为硬件设计或CPU理论值,接口存在GPIO复用,为理论最大数量。

    注(1):Video Port

    Video Port0支持最高4K@120Hz,10 bits

    Video Port1支持最高2560x1600@60Hz,10 bits

    Video Port2支持最高1920x1080@60Hz,8 bits

    每个视频端口可以连接到HDMI/eDP/DSI-2中的任何一个

    Port1和Port2可以连接到并行输出接口

    注(2):单根TDM设计时钟最高50MHz,使用TDM模式时,可以结合音频采样频率、分辨率来计算理论可支持的音频通道数,看是否满足项目需求。

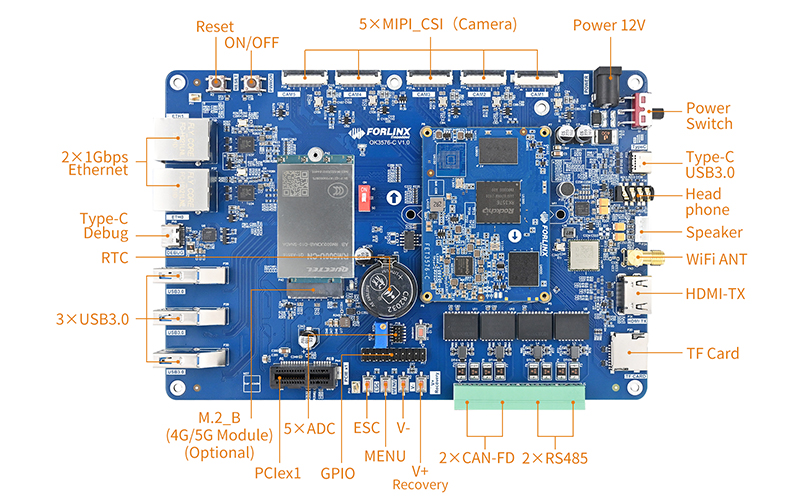

    OK3567-C开发板

    RK3567系列核心板配套OK3576-C开发板集成丰富的功能接口,用户可更快速地评估产品的性能、稳定性和易用性

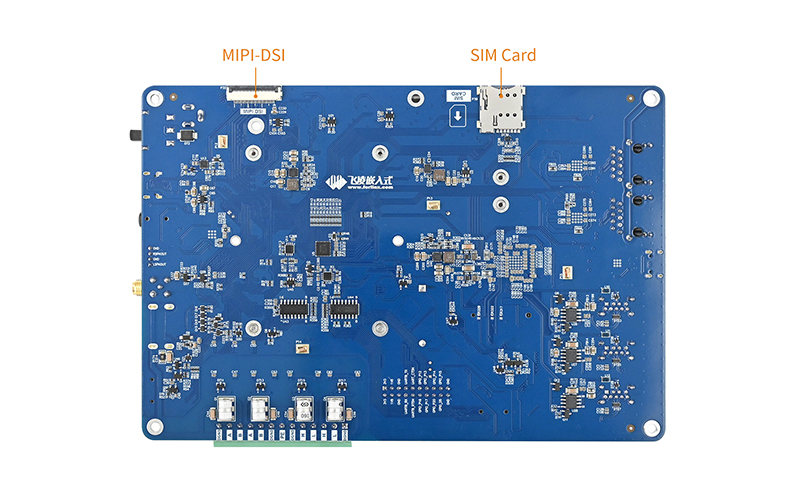

     rk3568开发板  rk3568开发板背面
    OK3576-C开发板功能参数

    功能

    数量

    参数

    HDMI TX

    1

    通过标准HDMI插座引出;

    HDMI v2.1,最高支持 4K@120Hz;

    MIPI DSI

    1

    MIPI接口支持4 lanes输出,最高分辨率为2560×1600@60Hz;

    适配飞凌7吋MIPI屏,分辨率为1024×600@30fps;

    DP TX

    1

    1个DP接口与USB3.1 Gen1结合使用,通过Type-C接口引出;

    DisplayPort v1.4,最高支持4K@120Hz;

    USB3.1 Gen1

    1

    通过Type-C接口引出,与DP TX结合使用;

    MIPI CSI

    5

    1×MIPI DPHY V2.0 4 lanes接口,每lane最高支持4.5Gbps;

    通过1个26pins FPC座引出,默认挂载OV13850摄像头;

    4×MIPI DPHY V1.2 2 lanes接口,每lane最高支持2.5Gbps;

    通过4个26pins FPC座引出,默认挂载OV5645摄像头;

    Audio

    1

    板载Codec芯片,支持耳机输出、MIC输入级Speaker输出等功能;

    TF卡

    1

    可插入TF卡,速率达150MHz,支持SDR104 模式;

    Ethernet

    2

    通过2个RJ45接口引出,支持10/100/1000 Mbps数据传输速率;

    4G/5G

    1

    支持M.2封装的4G/5G模块;

    Wi-Fi

    1

    板载海华AW-CM358SM-WIFI&BT模块;

    支持WIFI 2.4G/5G ,蓝牙5.0;

    Bluetooth

    1

    USB2.0 Host

    3

    通过3个Type-A USB接口引出;

    支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式;

    PCIe2.0

    1

    通过PCIe×1插槽引出,支持5Gbps速率;

    UART

    1

    通过2.54mm间距引出,波特率高达4Mbps;

    CAN-FD

    2

    遵循CAN和CAN FD规范,通过CAN收发器引出两路CAN总线;

    RS485

    2

    通过RS485收发器引出2路RS485总线;

    ADC

    5

    通过1.27mm间距排针引出;12 bits单端输入SAR-ADC,采样率高达1MS/s;

    RTC

    1

    板载RTC芯片及电池插座;

    GPIO

    8

    通过2.54mm间距排针引出8路GPIO、同时引出3.3V和1.8V电源;


  • 资料下载


    选型手册: 飞凌嵌入式全线产品手册

    产品介绍: FET3576-C产品简介
