飞凌干货丨电源架构解析之OKA40i-C

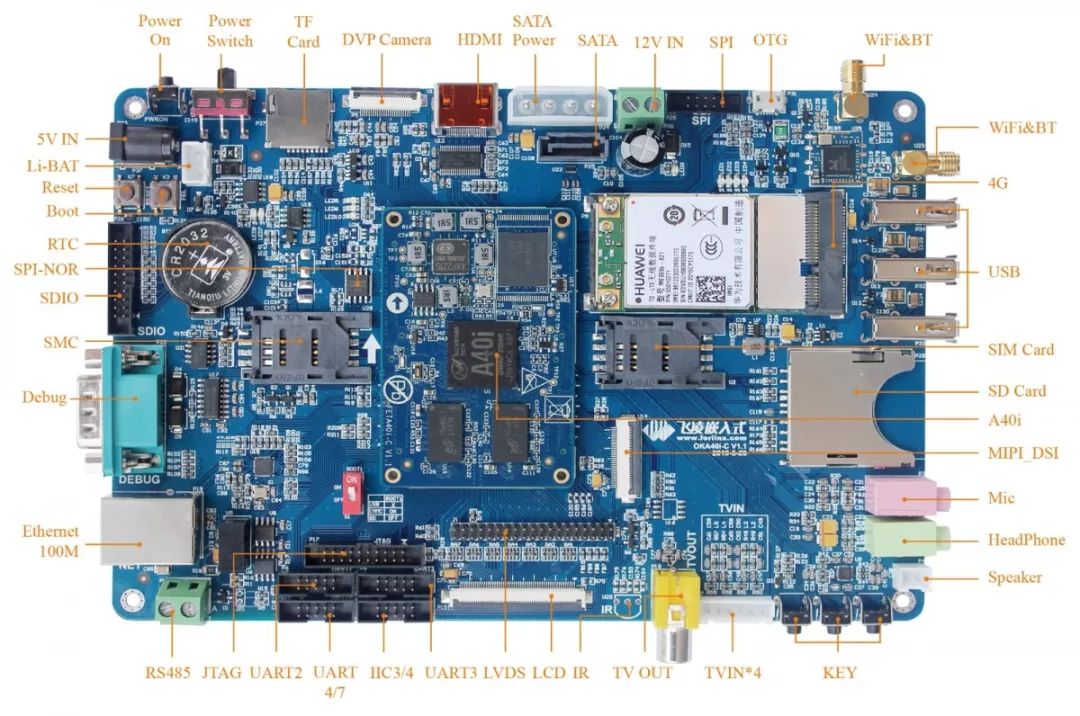

近期，飞凌嵌入式正式推出了首款国产工业级平台 OKA40i-C开发板。基于全志工业级A40i Cortex-A7 四核处理器，主频最高1.2GHz，内部集成Mali400 MP2 GPU图形处理器，接口丰富，在能耗比、性价比等方面表现极为突出。本文准备对OKA40i-C开发板的电源架构做一个详细的梳理。
我们知道飞凌A40i系列中的OKA40i-C开发板一共支持3种供电方式：ACIN（电源适配器供电）、VBAT（锂电池供电）、USB VBUS（USB供电）。
这三路电源可以同时或单独输入A40i核心板内的PMIC中，由PMIC芯片AXP221S统一管理，根据外部的电源状态来选择适合的电能分配方式。
以下电源管理方案摘抄自PMIC的手册。
■ 当仅接入锂电池，无外部电源输入时，使用锂电池供电；■ 当接入外部电源时（VBUS或ACIN），优先使用外部电源供电；■ 电池连接的情况下，外部电源移除时，立刻无缝转用锂电池供电；■ 当VBUS和ACIN同时接入时，优先使用ACIN供电，并且对锂电池充电；■ 如此时ACIN驱动能力不足时，将适时打开VBUS通路，实现ACIN/VBUS共同供电；
■ 如果驱动能力仍然不足，则将减小充电电流直至0，继而用电池补充供电。
接下来看一看开发板这三种供电方式是如何实现的。
1、ACIN（电源适配器供电）

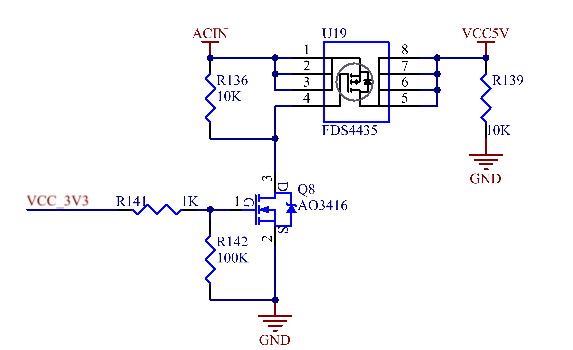

外部电源适配器的直流5V由P23或者P37输入到底板上，经过过压保护电路后ACIN为A40i核心板供电，A40i 核心板上电完成之后会输出VCC_3V3作为使能信号导通U19，VCC5V为底板器件供电。
2、VBAT（锂电池供电）
用户可以在A40i开发板上的P21插座上连接锂电池。TS引脚是电池温度传感器输入或者外部ADC输入，TS引脚有12bit的ADC，可监测电池温度。

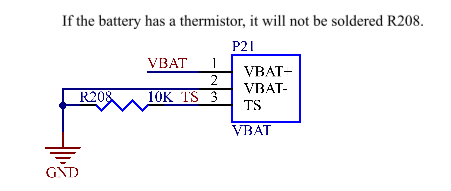

锂电池供电电路示意图如下：
title="clip_image005.jpg" />
❶ AXP221集成了一个自适应充电器，可以自动控制充电周期，内置的安全时钟可以自动停止充电而无需处理器的干预。可以根据系统的功耗自动调整充电电流，还带有电池检测、涓流充电和激活功能，内置的温度检测电路可以在温度过高或过低时自动减小充电电流。

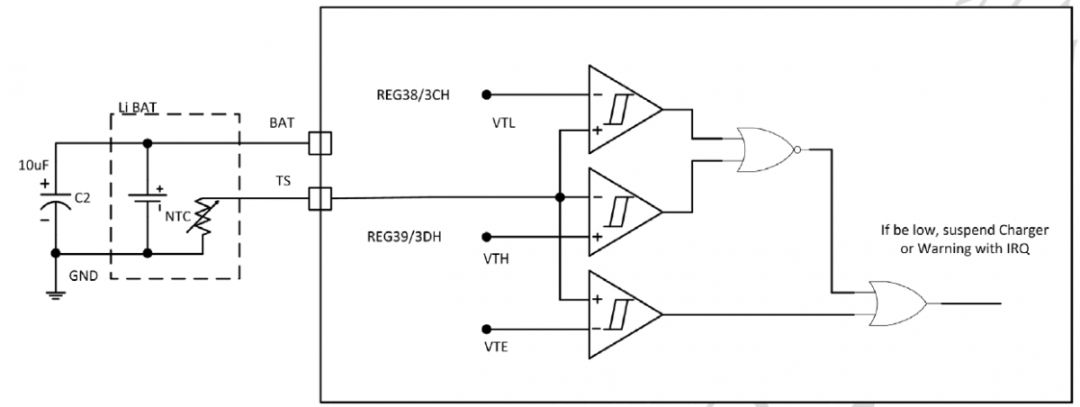

❷ VTH/VTL分别为高温和低温的门限设置。PMIC将在TS管脚上送出恒定电流，此电流流过温敏电阻，得到一个检测电压，PMIC通过测出电压值并与设置值进行比较，从而发出相应的IRQ或者暂停充电。如果电池没有温敏电阻，可以把TS管脚接地，此时自动禁用电池温度监测功能。
❸ 当外部电源接入后，AXP221首先判断外部电源是否可用于充电，当符合外部电源可用条件，且此时充电功能被打开，则AXP221自动开始充电过程，向host发出IRQ，表示充电过程开始。同时，CHGLED管脚输出低电平，可以驱动外部LED指示充电状态，A40i底板上使用LED10起指示作用。

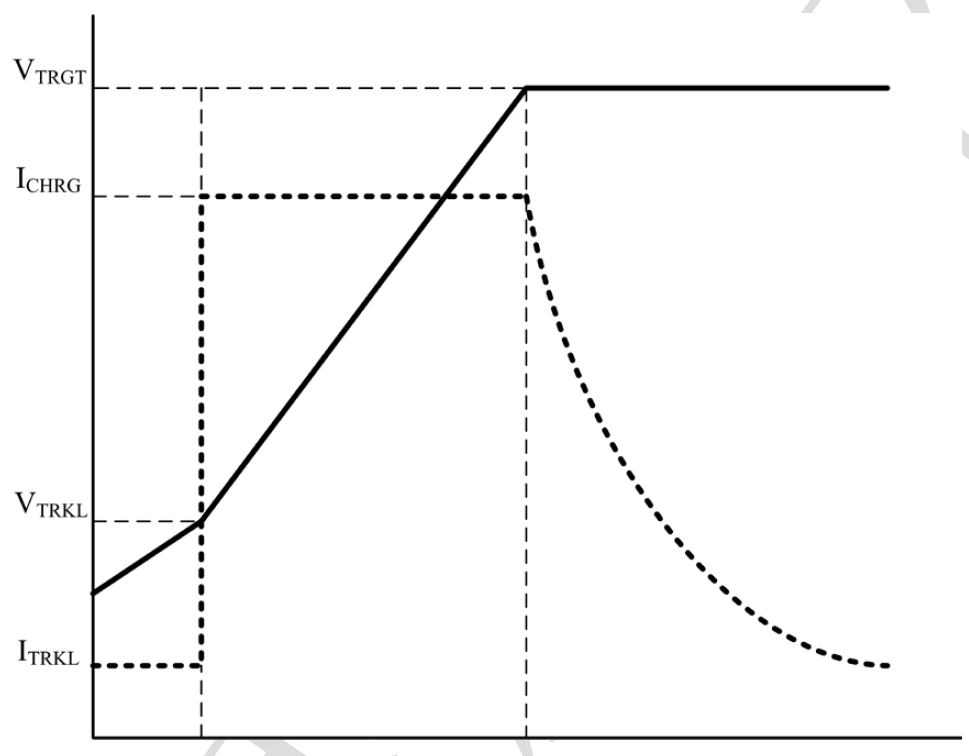

以下是充电过程电压电流示意图：
VTRGT是充电目标电压，可由寄存器设置，默认为4.2V；
VRCH，自动再充电电压，VRCH = VTRGT - 0.1V。

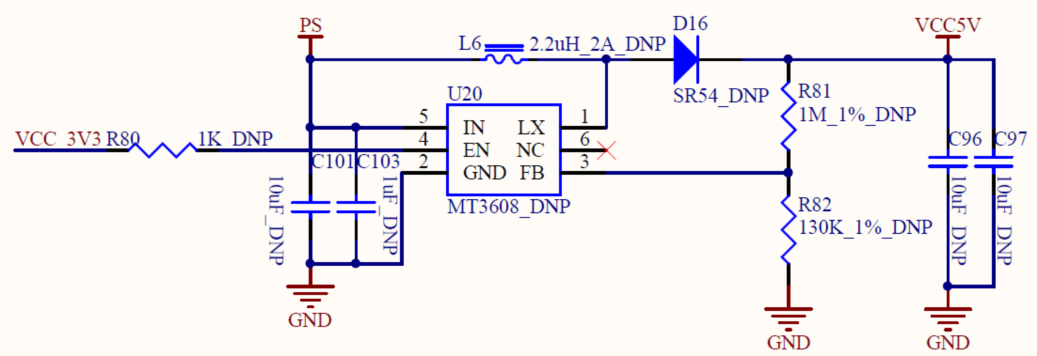

锂电池给A40i核心板供电，A40i 核心板PMIC输出VCC_3V3和PS电压给A40i底板供电，使用MT3608芯片boost升压电路来获得5V电压，最大输出电流为1A。
使用锂电池供电时，需要长按开关机键来开机。
3、USB VBUS供电

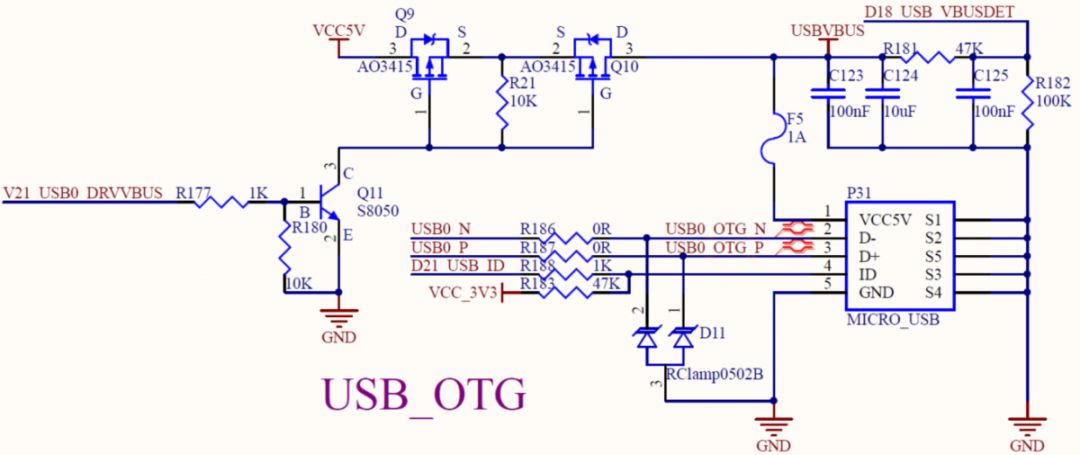

用户可通过底板的Micro USB接口直接给A40i核心板供电，供电电压5V，因为PMIC的USB_VBUS引脚受电能力有限，不建议将其作为主电源供电，以避免供电能力不足时，核心板会反复断电重启。
#原创文章，转载请注明飞凌嵌入式#
