攻城狮在线丨LS104x画底板之前，你需要这份Checklist
今天由小编总结下在FET1043A-C、FET1046A-C项目中遇到过的一些问题和解决办法，分享给大家，希望对您的开发过程有些帮助。
1. Q SGMII的网口灯状态

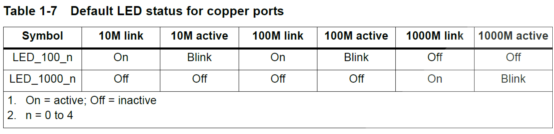

开发板的J28，J29共4个网口是由QSGMII PHY（型号QCA8075）引出的，在数据手册中可以查到其默认的网口灯状态如下：

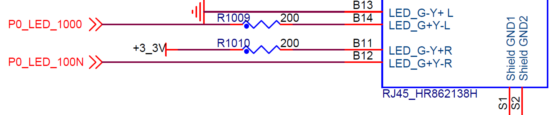

开发板中硬件连接方式是LED_1000控制绿色灯，LED_100控制黄色灯，原理如下：

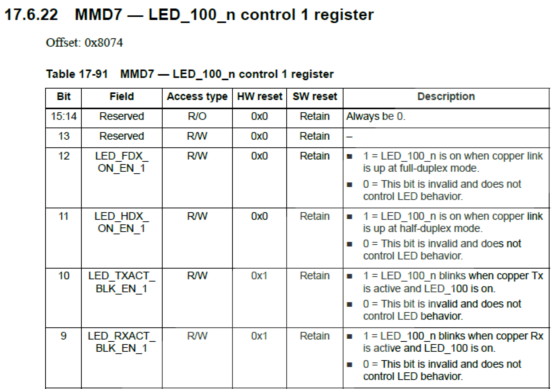

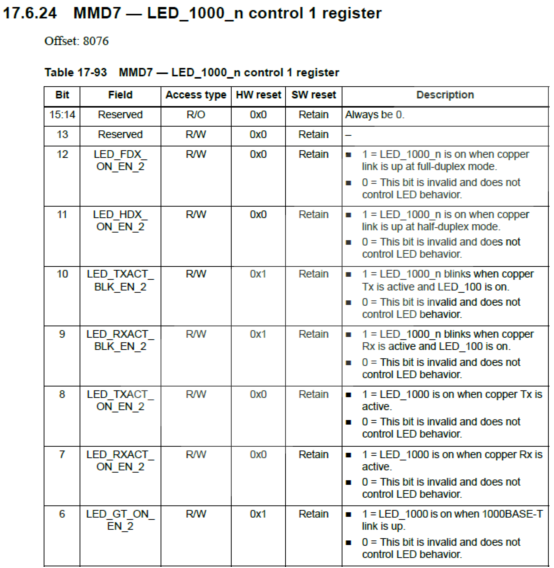

以千兆设备连接为例，开发板link状态下是绿灯常亮，active状态下是绿灯闪烁，这种状态好像和我们平时用的网口灯状态不一样呢，一般大家都知道网口灯是一个常亮一个闪烁，我们继续看芯片手册发现这几个灯的状态是可以改寄存器配置：
可供用户自定义的状态有很多，甚至可以定义LED灯的闪烁频率和占空比，用户可以根据自己的需求更改LED状态。

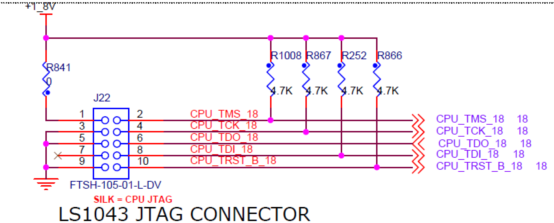

2. CPU_TRST_B_18引脚处理
这是开发板上JTAG接口，有用户不需要JTAG功能就把这部分硬件电路都删除掉了，结果就是有很大概率系统无法启动，原因就在于CPU_TRST_B_18不能悬空，需要给一个稳定的上拉状态。

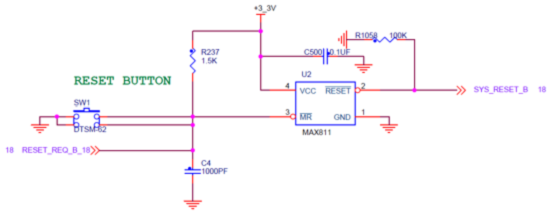

3 . 按键复位电路
这部分电路的作用是实现按键复位和软复位功能，RESET_REQ_B_18是从CPU直引下来的信号，电平为1.8V，底板上将其上拉到3.3V是有风险的，建议用户设计底板时做信号电平转换或者更换合适的复位芯片。

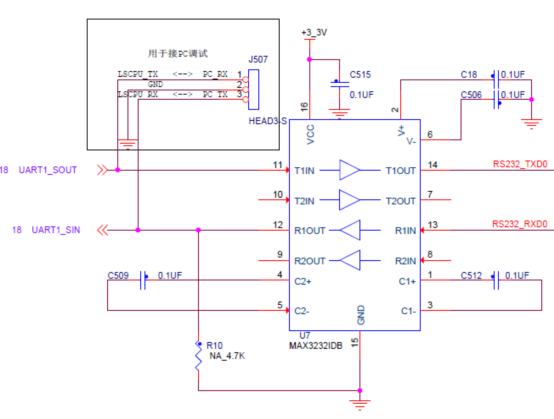

4 . 调试串口
UART1是开发板的调试串口，转为RS232电平引出，用户删除掉RS232电路后有概率不启动，原因是UART1_SIN引脚浮空时，会向系统发送乱码指令，卡在uboot倒计时阶段，不会继续启动系统，建议在UART1_SIN添加10k上拉到3.3V可以解决此问题。
5. RGMII网口的使用
开发板提供2路RGMII，一路在核心板上板载phy芯片，直接引出到底板EC1_TRX[3:0]，另外一路RGMII在底板上连接了AR8031（位号U18）。
用户在使用FET1043A-C核心板，如果删除掉底板RGMII的phy芯片，或者此芯片硬件异常，会导致核心板板载的PHY无法工作。
原因是在FET1043A-C平台上，MAC的时钟是由底板phy提供的，如果没有此路时钟，则核心板上的RGMII也无法工作。
遇到此问题用户可以联系飞凌，通过修改软件解决。
6 . 模拟开关 N X3DV221TK

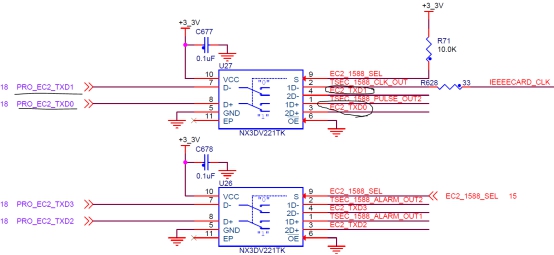

开发板上使用4个模拟开关NX3DV221TK来切换RGMII和IEEE1588功能，用户删除1588接口，在删除NX3DV221TK的同时，请将核心板端的RGMII线连接至phy芯片。

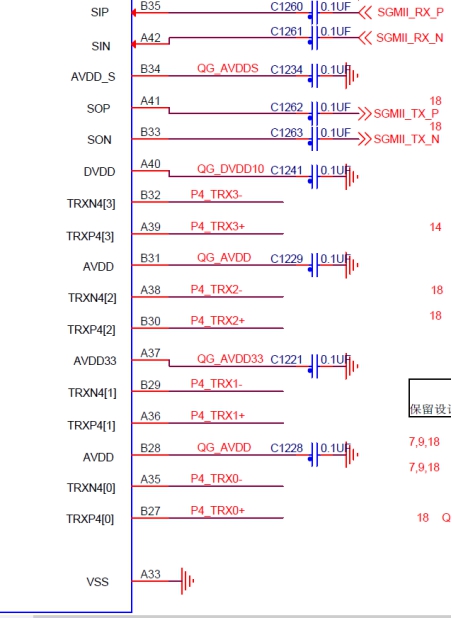

7 . QCA8075
底板上QCA8075（位号U10）有5个port，QSGMII+SGMII模式，其中SGMII端口不建议使用，用户设计底板时可以将信号线SGMII_TX/RX，P4_TRX[0:3]删除。
8 . MDC/MDIO
核心板提供MDIO1和MDIO2用于管理网络phy芯片，强烈建议用户按照开发板设计，使用MDIO1连接千兆网卡，MDIO2连接万兆网卡。
9 . 万兆 P HY AQR107
AQR107芯片上连接了一个SPI Flash，必须要刷写固件后才能正常使用万兆网，用户如果自己做底板需要刷写固件，请联系飞凌，我们会提供烧写办法。

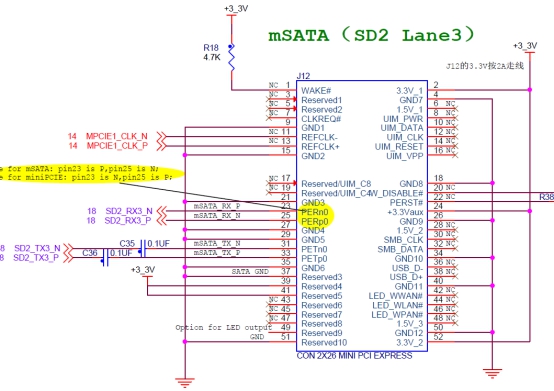

1 0. SATA硬盘
开发板上提供mSATA接口，在图中黄色字体备注了RX引脚的P/N反接问题，针对此问题，我们的标准镜像已经做好了适配，用户只需按照开发板的硬件线序连接即可，不需要翻转线序。
11. S erdes时钟
用户更改Serdes配置后，也要更改相对应的Serdes参考时钟，开发板提供时钟选择的引脚SD1_REFCLK_SEL，SD2_REFCLK_SEL。如果时钟配置有问题，会造成核心板反复重启。
1 2. 硬件复位
底板上的器件都是由核心板控制复位的，建议客户不要更改复位电路时序，会造成网络等设备不识别问题。
1 3.GPIO
网络标号为GPIO[0:7]的信号是开漏的，需要在底板上加上拉，但不要超过3.3V电压，这组信号在核心板上电时会输出高电平，如果用作控制继电器等设备需要谨慎使用。
