测评丨天命不凡的能力者——飞凌OK3519A-C开发板

原创 2020-09-27 16:33:00 Hi3519 FET3519A 海思3519

2020年9月27日

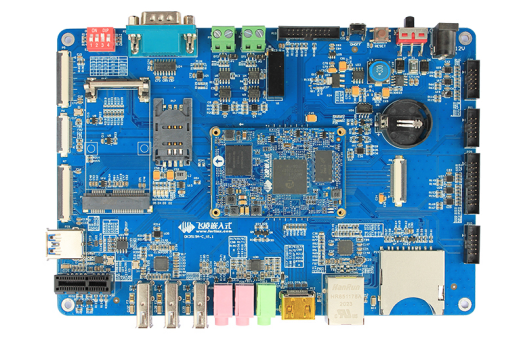

飞凌全新开发板OK3519A-C即将发布了,开发板使用4.9.37版本的linux,并支持emmcnandflash两种存储器,分别对应文件格式为ext4yaffs2。话不多说,先上实物图:



外观看上去和之前的OKXX18OKMX6ULOKMX6Q很像,比如RS485UARTHDMI、音频这些接口都是齐全的,但是仔细看会发现最左侧上下各有一个40Pin的软排线座子,这个就涉及到了这款开发板最亮眼的地方:强大的视频采集能力和视频解析能力。最大输入分辨率为:7680x4320 ,支持imx290和imx334两款摄像头,以及OV5640和usb摄像头。



下面介绍其强大的图像处理功能:

1 可以实现 avs图像拼接 功能





可将两个摄像头采集的信息拼接到一张图片中(上图只是简单测试,未做拼接校准,所以拼接的效果欠佳)。

支持双路和四路拼接:

输入 2 3000 x 3000@30fps,输出 3840 x 2160@30fps

输入 4 1080 x 1920@30fps,输出 3840 x 2160@30fps

2dis

例,6自由度防抖从HDMI输入图像:

# /etc/init.d/S99matrix-browser stop

# cd /mpp/sample/dis/

# ./sample_dis 1 0

3ISP 与图像处理

● ISP 支持多路时分复用,可处理多路 sensor 输入视频

支持 3A(AE/AWB/AF)功能,3A 参数用户可调

● 支持去固定模式噪声(FPN

● 支持两帧曝光 WDR Local Tone Mapping

● 支持强光抑制、背光补偿

● 支持坏点校正、镜头阴影校

● 支持多级 3D 去噪,提供优秀的低照度图像效果,去除运动拖尾和色

● 支持 3D-LUT 色彩调

● 支持图像动态对比度增强及边缘增强处理

● 支持色差校正(CAC)及去紫边

● 支持去雾

● 支持 6-Dof 数字防抖及 Rolling-shutter 校

● 支持镜头畸变几何校正及鱼眼矫正

● 支持图像 90 度/270 度旋转

● 支持图像 Mirror、Flip

● 支持多路缩放输出,缩放倍数:1/15.5~16x

● 支持最大 8 个区域的编码前处理 OSD 叠加

● 提供 PC ISP 调节工具



4CV 硬件加速引擎

● 支持双目深度图计算硬件加速,处理性能:720p@30fps

● 支持 IVE 2.1 智能算子,支持特征点检测、光流、计算机形态学处理等多种算子

件加速

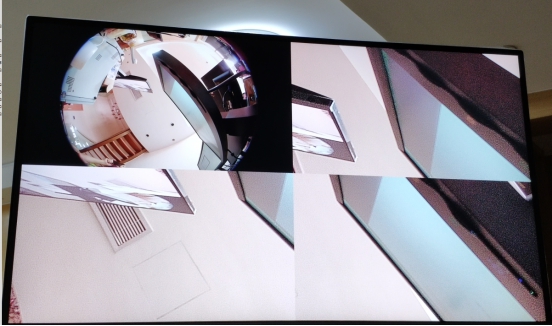

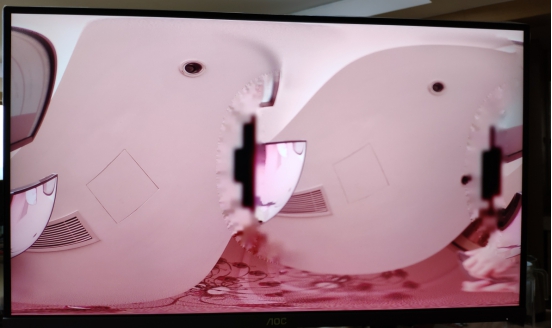

5 fisheye全景图像

单摄像头全景方案,需要配合全景镜头使用。



例如,360度顶装模式,HDMI输出图像,同时保存为H.265流文件

# /etc/init.d/S99matrix-browser stop

# ./sample_fisheye 3 0 0








6 region图像内容的遮挡和叠加

叠加位图、背景、纯色块、马赛克等。



例,在VO上执行OVERLAY添加信息:

# /etc/init.d/S99matrix-browser stop

# ./sample_region 0

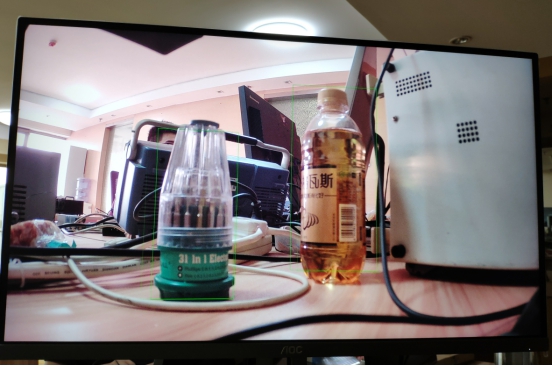

OK3519A的优势可不只是图像采集和处理,更强大的地方在于搭载nnie人工智能推理加速单元,让图像识别变得更简单高效。

举例:

# /etc/init.d/S99matrix-browser stop

# ./sample_nnie_main 0






并且搭载硬件OPENCVive图形处理单元

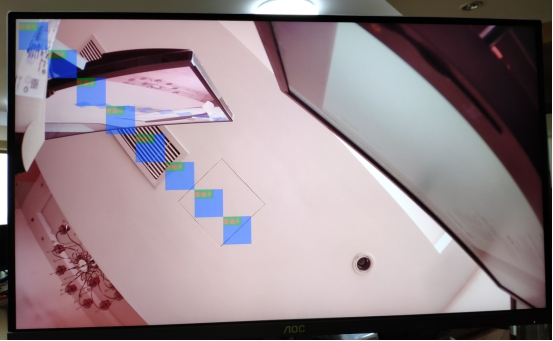

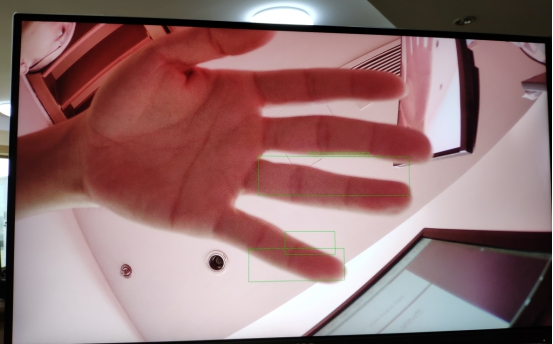

举例,运动检测摄像头输入,HDMI输出:

# /etc/init.d/S99matrix-browser stop

# ./sample_ive_main 3





另外,还支持 hirt 可用来评估神经网络延迟

举例,SSD分类评估:

# /etc/init.d/S99matrix-browser stop

# ./sample_runtime_release 3



============================= ssd net begin ================================

I[HiRT] Runtime version: 1.2.2.6



build sha1: 8581a392

compile date: Aug  2 2019 17:43:34



Runtime WK Len: 27156768

I[hirt] model size: 1 connector size: 0

LoadGroup succ, group handle[0xbea86c04]

[Load]===== TIME SPEND: 4194 ms =====

Pic: ./resource/dog_bike_car_300x300.bgr

==== The 7th class box info====

179 43 273 87 0.997559

==== The 12th class box info====

47 115 128 275 0.997559

roi cnt: 2

save ssd.ppm

[Forward total]===== TIME SPEND: 172 ms =====

[Total]===== TIME SPEND: 5784 ms =====

SAMPLE_SSD result 0 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

/mpp/sample/svp/hirt #



好了,本次测评到此结束,总的来说,对OK3519AAI和视频处理能力是相当认可的。在全民AI的今天,一款这样高性能视频处理和板载人工智能计算加速的开发板,真的是理想中的开发利器。
