基于FETMX6UL-C嵌入式核心板的荧光免疫分析仪方案

原创 2021-03-30 08:36:00 i.MX6UL

体外诊断产业随检验医学的兴起而产生、发展,作为后起之秀,为医学中各学科的飞速发展起了巨大的推动作用。 体外诊断也可以理解为从人体内获得对应抗体后,经过特殊生物处理后,使用特定的诊断仪器进行临床测试,并快速得到检测结果,进而判断患者病情的产品或服务。




POCT即时检验作为体外诊断的一个崛起领域, 以“现场非专门训练人员”的使用方法以及“体积小、集成度高”为研究基础,加之能在现场方便快捷的得出检验结果,越来越受到不同领域的关注与支持。荧光免疫分析方法有可检测性强、检测面广,标记物质的化学性质稳固等优点,目前已经是一种成熟有效的标记免疫分析法,是免疫分析领域中比较受欢迎的新型领域。

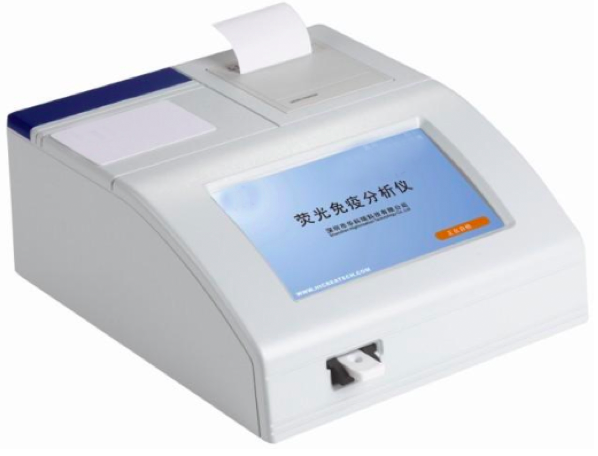

荧光免疫定量分析仪使用的硬件,由嵌入式微处理器与嵌入式微控制器组成,推荐使用飞凌嵌入式FETMX6UL-C核心板作为主控。




荧光免疫定量分析仪系统架构:


嵌入式微处理器选择NXPi.MX6UL搭载Linux+QT操作系统,主要完成界面操作、数据存储交互、算法运算、云端或服务器LIS系统通讯的任务,单片机完成步进电机移动、光电采集荧光信号、数模转换,将最终的数据通过通讯接口输出到i.MX6UL处理器,将最终的结果显示到屏幕。 FETMX6UL-C核心板是一款基于NXP i.MX6Ul traLite  Cortex-A7架构处理器设计的核心板,主频528MHz(800MHz),核心板采用两组优质进口80P板对板连接器设计,独特的电源管理架构相比ARM9系列的核心板功耗更低。严酷的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。最大支持8路UART、2路以太网、2路CAN等工业级总线接口;核心板标配256MB RAM/256MB NANDFlash、512MB RAM/4GB eMMC、256RAM/1GB NandFlash(选配)两种配置。


FETMX6UL-C核心板优势:


❶ CAN通讯具有实时性强、传输距离远、抗干扰能力强的优点,已经在汽车电子、自动化等领域广泛应用,FETMX6UL-C支持两路原生CAN2.0B接口,可用于与其他子模块的数据交互。

医疗检测器械上市前需要通过严格的电磁兼容测试,静电、浪涌、电磁干扰的测试结果将直接影响检测结果的准确性。FETMX6UL-C核心板通过CE、FCC、RoHs认证,并经过-40~+85℃高低温测试,具有更强的稳定性。

❸ 医疗器械从研发、认证、生产、上市都需要较长的周期,产品供货的周期与稳定性是重中之重,FETMX6UL-C核心板采用恩智浦i.MX6ULtraLite 处理器,提供10年和15年产品长期供货计划的支持。

❹ 产品快速开发上市,可以优先占领市场,研发的快慢决定了市场的先机。FETMX6UL-C核心板提供双Linux系统版本支持(Linux3.14,Linux4.1.15),双QT版本支持(QT4.8,QT5.6),可以让工程师快速选择自己熟悉的样本。且提供硬件设计手册、嵌入式Linux软件手册、OKMX6ULL-S应用笔记 、底层驱动程序、应用接口开发示例等完善的资料库,可让您更省心的开发程序,更快速的搭建产品。
