主机:Ubuntu18.04

硬件开发板:OK3568-C开发板 (基于国产瑞芯微RK3568处理器)

本文硬件平台采用飞凌rk3568开发板,主要讲解rk568进行源码编译的过程,本文使用的思路和方法仅供参考使用,其它arm开发板虽然芯片不同,但思路和方法有很多的共性,希望对您在板卡的使用中能够有所帮助,更多ARM开发板相关资讯,关注飞凌嵌入式

话不多说,我们马上进入正题。

一、准备源码

1. 创建工作目录

$mkdir -p ~/rk3568

2. 拷贝源码

将RK3568用户资料中的源码文件OK3568-linux-source.tar.bz2.a*拷贝到虚拟机~/rk3568目录。

拷贝文件的方式有很多,笔者使用的是共享文件夹方式。

【注】OK3568源码使用分段压缩,每段最大4G,这样方便拷贝,因此有些存储器单文件最大支持4G。

3. 解压源码

$cat OK3568-linux-source.tar.bz2.a* >OK3568-linux-source.tar.bz2

$tar -xvf OK3568-linux-source.tar.bz2

耐心等待完成即可,解压时间有点久。

4. 进入源码

$cd ~/rk3568/OK3568-linux-source

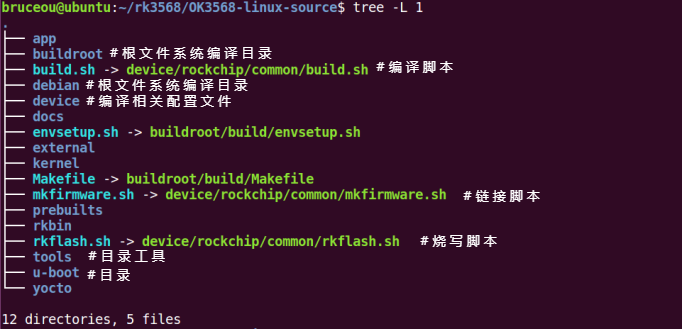

目录结构

二、编译SDK

1. 编译前配置

在device/rockchip/ok3568/目录下,有不同板型的配置文件,选择配置文件:

$./build.shBoardConfig-ok3568.mk

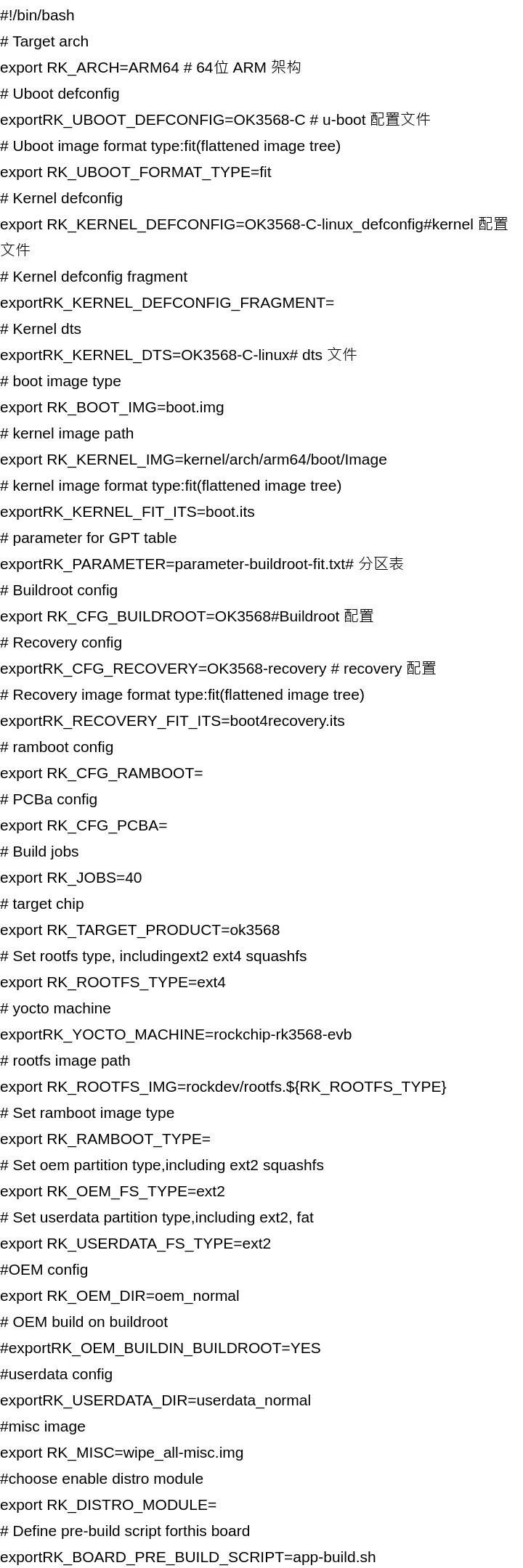

相关配置介绍:

2. 编译

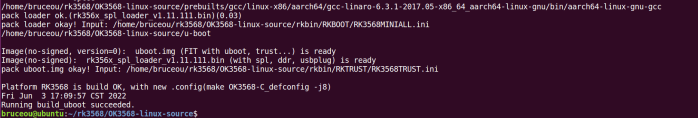

编译u-boot

$./build.shuboot

……

编译kernel

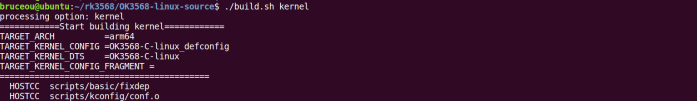

$./build.shkernel

……

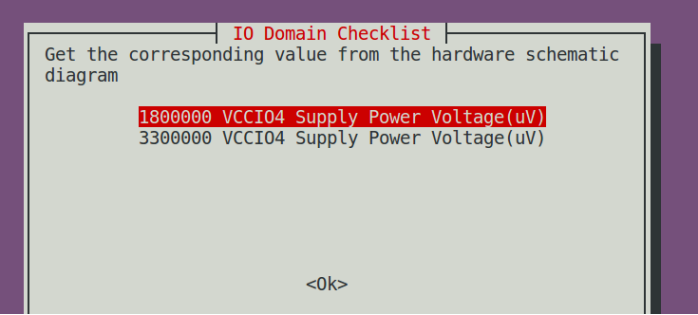

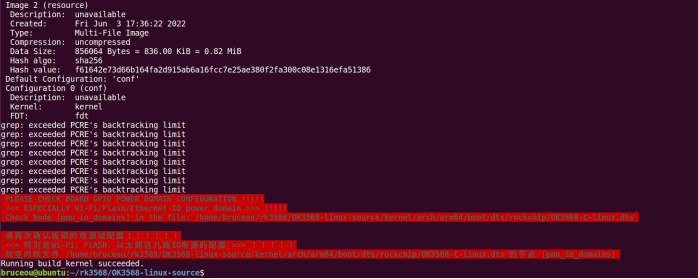

【注】编译一段时间后会弹出下图界面,需要选择,提取图中信息,VCCIO4和VCCIO6选择1800000其余选择3300000,使用上下方向按键选择选项,按回车确认选择即可。

编译recovery

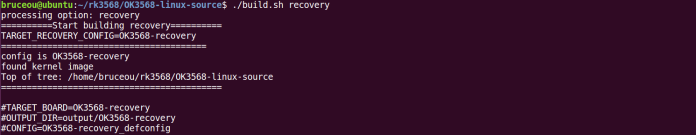

$./build.shrecovery

……


编译Buildroot根文件系统

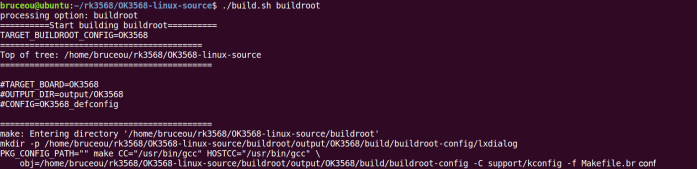

$./build.shbuildroot

制作文件系统的时间会比较久,请耐心等待编译完成。

【注1】确保作为普通用户编译Buildroot根文件系统,避免不必要的错误;

【注2】如果不想编译文件系统,也可直接从已有的镜像中解压后,将其拷贝到rockdev目录下。

3. 打包固件

更新各部分镜像链接到rockdev/目录:

$./mkfirmware.sh

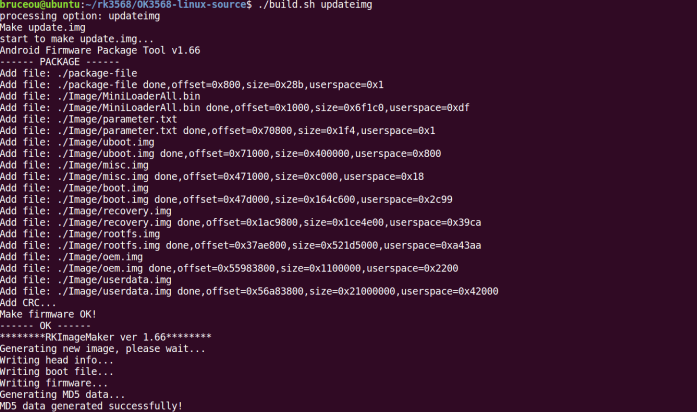

打包固件,生成的完整固件会保存到rockdev/目录。

$./build.shupdateimg

[PS]全自动编译

全自动编译会执行上述编译、打包操作,生成完整固件。

$./build.sh

三、分区说明

1. parameter 分区表

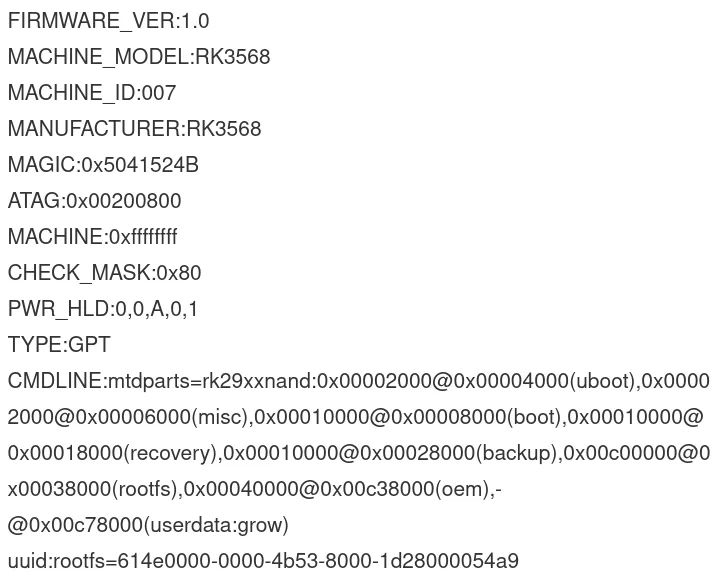

parameter.txt文件中包含了固件的分区信息,以parameter-buildroot.txt为例:

路径:

device/rockchip/ok3568/parameter-buildroot-fit.txt

CMDLINE属性是我们关注的地方,以uboot为例,0x00002000@0x00004000(uboot)中0x00004000为uboot分区的起始位置,0x00002000为分区的大小,以此类推。

2. package-file

package-file文件用于打包固件时确定需要的分区镜像和镜像路径,同时它需要与parameter.txt文件保持一致。

路径:

tools/linux/Linux_Pack_Firmware/rockdev/rk356x-package-file

#NAME        Relative path

#

#HWDEF             HWDEF

package-filepackage-file

bootloader  Image/MiniLoaderAll.bin

parameter   Image/parameter.txt

#trust          Image/trust.img

uboot          Image/uboot.img

misc             Image/misc.img

#resource    Image/resource.img

#kernel        Image/kernel.img

boot            Image/boot.img

recovery      Image/recovery.img

rootfs          Image/rootfs.img

oem             Image/oem.img

userdata      Image/userdata.img

#要写入backup分区的文件就是自身(update.img)

#SELF 是关键字,表示升级文件(update.img)自身

#在生成升级文件时,不加入SELF文件的内容,但在头部信息中有记录

#在解包升级文件时,不解包SELF文件的内容。

backup        RESERVED

#update-script   update-script

#recover-script   recover-script

四、镜像制作

编译源码可直接得到镜像,但是编译时间太长,有些部分不需要再次编译,只需要从已有的镜像中解包,然后再和新编译的部分组合打包即可,下面是制作方法。

1. 工具安装

下载工具包:

$git clone

https://github.com/TeeFirefly/rk2918_tools.git

进入工具包目录:

$cd rk2918_tools

编译:

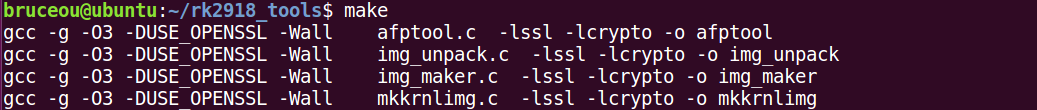

$make

将可执行文件拷贝到用户二进制目录:

$sudo cp afptool img_unpack img_maker mkkrnlimg/usr/local/bin


2. 解包

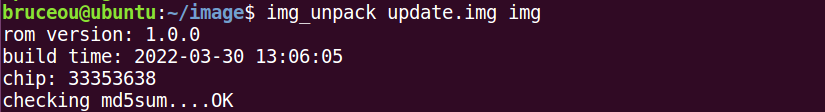

将update.img拷贝到Ubuntu中,然后使用命令解包:

$img_unpack update.img img

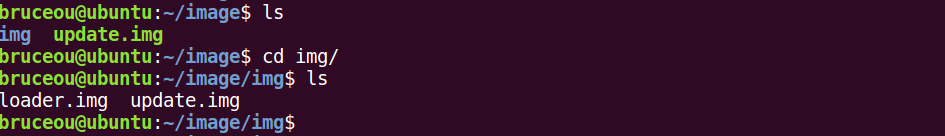

解包到img目录,img目录会自动生成,解析成功之后,img目录下会生成loader.img和update.img。

接下来进入到img目录,使用afptool-unpack 解压:

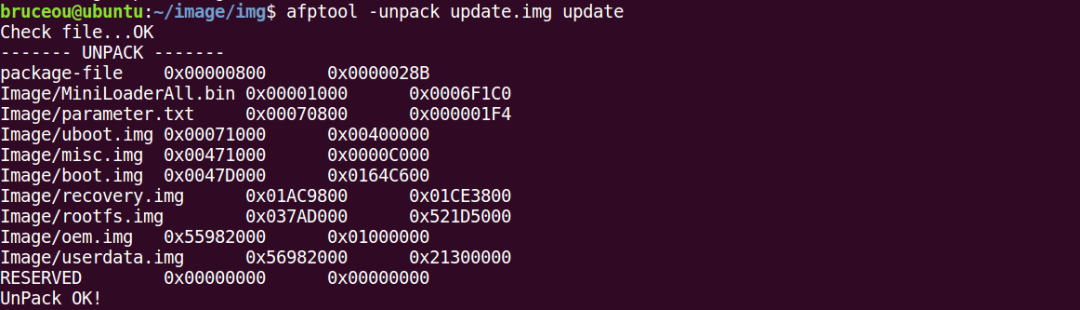

$afptool -unpack update.img update

解压到update目录

打开update目录,里面有很多img文件。

将需要的文件复制到rockdev目录下。

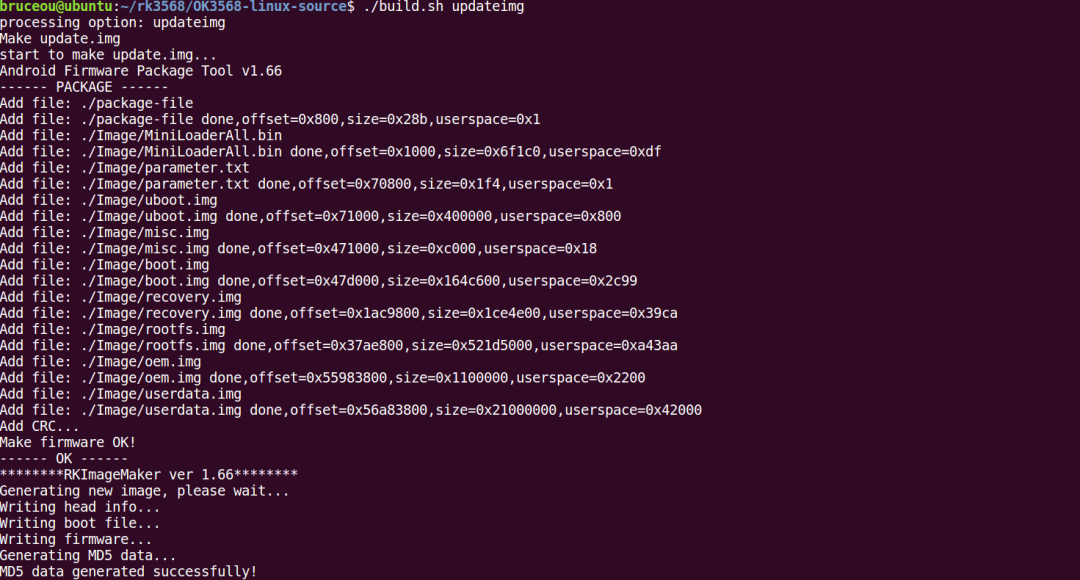

3. 合成update.img

然后源码目录以下命令即可:

$./build.shupdateimg

有关飞凌嵌入式OK3568-C开发板的更多详情,您可以单击下图到飞凌嵌入式官网查看 也联系左侧在线客服索取资料。
