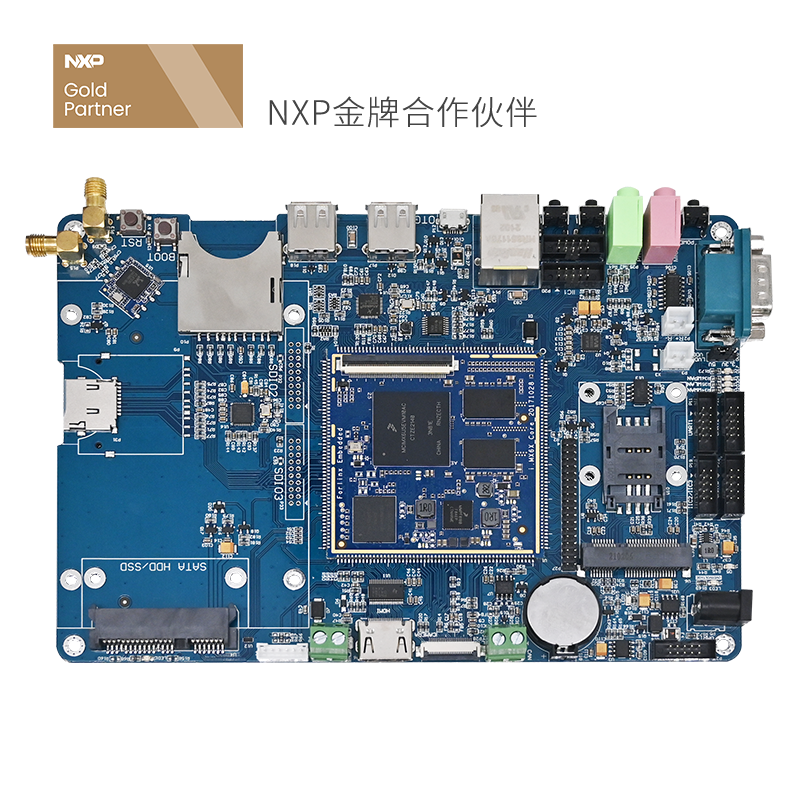

OKMX6DL-S3开发板基于NXP双核ARM Cortex -A9 i.MX6DL高性能处理器设计，采用核心板+底板分离结构。主频1GHz，8层PCB沉金工艺，邮票孔连接方式保证电气特性和抗干扰性，核心板自身即是最小系统，自带LCD接口，无需底板配合， 通电即可启动和调试，最大程度降低开发难度。OKMX6DL-S3开发板资源丰富，板载5M像素数字摄像头接口，标准的双路8位LVDS接口和HDMI-1.4接口可将强大的多媒体性能发挥得淋漓尽致；SDXC标准SD卡接口；RS232、CAN、RS-485接口，均配备保护器件，轻松应对工业环境；完善的锂电池管理电路，支持红外接收，自带立体声音频功放，板载三轴加速度传感器，可轻松开发便携设备。
核心板8层PCB沉金工艺,邮票孔连接，性能更稳定！
FETMX6DL-S核心板与底板采用邮票孔连接方式，具有抗震、抗氧化、抗干扰、成本低的优势。
核心板引脚数量为220PIN(55*4)尺寸为60mm*60mm方形结构设计，便于客户底板布局设计。市面上一款较小系统的核心板！
核心板自身即是最小系统自带LCD液晶接口，不需要底板支持，
只要接通4.2V电源，系统就可以运行起来。方便客户的来料检验和老化支持多种显示屏幕接口与图像采集器
支持工业级、商业级以及多种存储配置，
让您的选择更加随心所欲！
FETMX6DL-S核心板支持工业级，商业级两种选择同时支持多种存储配置方式！
i.MX6的双屏时代，带你进入全新体验
FETMX6DL-S核心板支持双屏同步显示，双屏异步显示。
异步显示支持LVDS与LCD、HDMI与LVDS、HDMI与LCD、LVDS0与LVDS1多种异步显示方式。
开发板接口图
接口种类丰富完整,布局合理
多项认证
FETMX6DL-S核心板通过CE FCC RoHS多项认证
技术支持热线、技术交流论坛、技术支持邮箱
随时待命只为您的产品保驾护航。 -
▊ 规格参数
FETMX6DL-S核心板参数 CPU NXP 双核 i.MX6DL I2C 3路 架构 Cortex-A9 SPI 2路 主频 1GHz CAN 2路 内存 1GB DDR3 / 2GB DDR3 USB HOST 1路 USB HOST 2.0 ROM 8GB eMMC USB OTG 1路 USB OTG 2.0 工作电压 4.2V 电压供电 SD/MMC/SDIO 2个 SD/MMC 2D/3D 支持 Ethernet 1路 1000M 以太网接口 图形处理器 Vivante GC355/Vivante GC320 PCIE 1路 电源管理 MMPF0100NPEP UART/IrDA 4路（包含一个调试串口） 尺寸 60mm*60mm EINT/GPIO 支持 接口方式 邮票孔 Video Encoder 硬件编解码 操作系统
Android6.0、Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5
HDMI 1路 LCD RGB 24 位（双路 8 位 LVDS 接口） Camera 1个5M 像素并口 Audio IIS<=3
OKMX6DL-S3开发板参数 Audio 1路 Phone ,1路 MIC, 2 路Speaker 红外接收头 1个，默认空焊
I2C 3路 实时时钟 RTC支持 SPI 1路 按键 2个 CAN 1路 拨码开关 设置启动模式 Camera 1路 休眠唤醒按键 1个 SDIO 2路 复位 1个复位按键 SD/MMC 2路 LCD 1路
USB HOST 2 路，支持 USB2.0 协议 EINT 支持 USB OTG 1 路，支持 USB2.0 协议 GPIO 支持 Ethernet 1 路10/100/1000M 自适应以太网接口 LVDS 2路 UART 4 路（1个调试串口，2路3线串口 ,1路5线串口） HDMI 1路 电源 5V主电源 ,12V 辅助电源 WiFi& 蓝牙 1路 mini PCIE 1路
FETMX6DL-S核心板型号说明 名称
配置
主频 级别
运行温宽
备注
FETMX6DL-S核心板
1G DDR3，8GB eMMC
1GHz 商业级
0℃~+70℃
1G DDR3，8GB eMMC
1GHz 工业级
-40℃~+85℃
批量可选
2G DDR3，8GB eMMC
1GHz 商业级
0℃~+70℃
批量可选
四核i.MX6Q核心板与双核i.MX6DL核心板对比 比较内容 四核 双核 内核数量 4 2 内部RAM（KB） 256 128 片上SRAM（KB） 256 128 DRAM Frequency（Max）（MHz） 533 400 SATA S-ATA II（3Gbps） - Package Dimension（LxWxZ）（mm） 21*21*1.45 21*21*1.5 Main CPU：L2 Cache （Max）（KB） 1024 512
-
