RK3588开发板Android14 6.1.99 适配 LT9211 MIPI-LVDS 模块手记
forlinx
2026-03-17 15:25:00

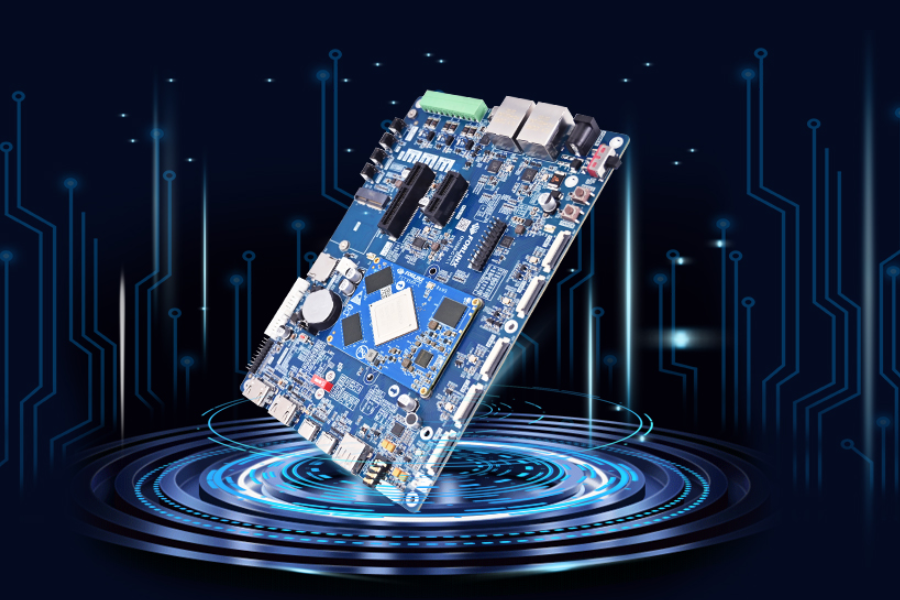

RK3588开发板
屏幕适配
适配背景与平台特性分析
适配背景
我正在基于飞凌嵌入式RK3588开发板，做Android14系统（内核版本6.1.99）下的工业级显示方案开发，需要完成LT9211 MIPI转LVDS模块的适配，配套1280×800分辨率的LVDS屏幕与GT911触摸屏，核心目标是稳定点亮屏幕并实现正常触控功能。
适配前的平台特性分析
瑞芯微RK3588平台的Android14 BSP，显示框架采用标准DRM架构，MIPI DSI桥接芯片的适配，核心离不开三个闭环环节：驱动正确编译进内核、设备树硬件资源无冲突配置、显示时序与屏幕参数完全匹配。
在动手修改前，我先通过编译环境命令确认了内核配置的分层规则：OK3588-Android14的内核配置由rockchip_defconfig（芯片级）、android-14.config（系统级）、OK3588-C-Android.config（板级）三个文件组成。所有板级自定义配置必须放在第三个文件中，避免后续SDK升级时配置被覆盖，这是工业级开发必须遵守的版本兼容规则。
具体适配实施步骤
一、驱动层部署
1. LT9211驱动文件与Makefile配置
LT9211是龙讯的MIPI转LVDS桥接芯片，属于DRM bridge类驱动，必须放在对应驱动目录下才能被框架正确识别。
将lt9211.c驱动文件拷贝到kernel-6.1/drivers/gpu/drm/bridge目录下，修改同目录的Makefile文件，在文件末尾添加编译配置，确保驱动被编译进内核镜像。
| Makefile |
|---|
|
# 原有配置保留，末尾新增如下内容 obj-y += lt9211.o |
完整上下文参考：
Makefile 27 obj-$(CONFIG_DRM_SIMPLE_BRIDGE) += simple-bridge.o 28 obj-$(CONFIG_DRM_THINE_THC63LVD1024) += thc63lvd1024.o 29 obj-$(CONFIG_DRM_TOSHIBA_TC358762) += tc358762.o 30 obj-$(CONFIG_DRM_TOSHIBA_TC358764) += tc358764.o 31 obj-$(CONFIG_DRM_TOSHIBA_TC358767) += tc358767.o 32 obj-$(CONFIG_DRM_TOSHIBA_TC358768) += tc358768.o 33 obj-$(CONFIG_DRM_TOSHIBA_TC358775) += tc358775.o 34 obj-$(CONFIG_DRM_I2C_ADV7511) += adv7511/ 35 obj-$(CONFIG_DRM_TI_DLPC3433) += ti-dlpc3433.o 36 obj-$(CONFIG_DRM_TI_SN65DSI83) += ti-sn65dsi83.o 37 obj-$(CONFIG_DRM_TI_SN65DSI86) += ti-sn65dsi86.o 38 obj-$(CONFIG_DRM_TI_TFP410) += ti-tfp410.o 39 obj-$(CONFIG_DRM_TI_TPD12S015) += ti-tpd12s015.o 40 obj-$(CONFIG_DRM_NWL_MIPI_DSI) += nwl-dsi.o 41 obj-$(CONFIG_DRM_ITE_IT66121) += ite-it66121.o 42 obj-y += lt8912b.o 43 44 obj-y += analogix/ 45 obj-y += cadence/ 46 obj-y += imx/ 47 obj-y += lt9211.o
2. 内核配置修改
本次适配配套的是GT911触摸屏，需要在内核中启用Goodix系列触控驱动。按照之前确认的配置分层规则，修改板级配置文件kernel-6.1/kernel/configs/OK3588-C-Android.config，添加如下配置：
| Plain Text |
|---|
|
# 原有配置保留，新增如下内容 CONFIG_TOUCHSCREEN_GOODIX=y |
完整上下文参考：
Plain Text CONFIG_TOUCHSCREEN_EDT_FT5X06=y CONFIG_GPIO_PCA953X=y CONFIG_GPIO_PCA953X_IRQ=y CONFIG_SND_SOC_NAU8822=y CONFIG_NET_VENDOR_INTEL=y CONFIG_R8169=y CONFIG_E1000E=y CONFIG_RTC_DRV_PCF8563=y CONFIG_RTC_DRV_RX8010=y CONFIG_NXPWIFI=m CONFIG_VIDEO_OV5645=y CONFIG_USB_SERIAL_EXAR=y CONFIG_TOUCHSCREEN_GOODIX=y
二、设备树硬件资源配置
设备树修改路径为kernel-6.1/arch/arm64/boot/dts/rockchip/OK3588-C-Common.dtsi，本次适配以MIPI0通道为例。所有原有冲突配置均采用注释方式保留，不直接删除，方便后续回滚与排查。
1. 新增触控引脚节点定义
原设备树中ft5x06触控节点占用了本次GT911所需的GPIO引脚，先注释原有节点，新增GT911的中断、复位引脚复用配置，避免引脚资源冲突。
Plain Text
usb-typec {
usbc0_int: usbc0-int {
rockchip,pins = <1 RK_PB0 RK_FUNC_GPIO &pcfg_pull_up>;
};
typec5v_pwren0: typec5v-pwren0 {
rockchip,pins = <0 RK_PD0 RK_FUNC_GPIO &pcfg_pull_none>;
};
usbc1_int: usbc1-int {
rockchip,pins = <1 RK_PB3 RK_FUNC_GPIO &pcfg_pull_up>;
};
typec5v_pwren1: typec5v-pwren1 {
rockchip,pins = <0 RK_PD3 RK_FUNC_GPIO &pcfg_pull_none>;
};
};
tp_int {
gt911_dsi1_gpio: gt911-dsi0-gpio {
rockchip,pins = <3 RK_PB7 RK_FUNC_GPIO &pcfg_pull_none>,
<3 RK_PC0 RK_FUNC_GPIO &pcfg_pull_none>;
};
};
/* 原ft5x06节点注释，避免引脚冲突 */
/*
ft5x06_dsi0_gpio: ft5x06-dsi0-gpio {
rockchip,pins = <3 RK_PB7 RK_FUNC_GPIO &pcfg_pull_none>,
<3 RK_PC0 RK_FUNC_GPIO &pcfg_pull_none>;
};
*/
ft5x06_dsi1_gpio: ft5x06-dsi1-gpio {
rockchip,pins = <3 RK_PD2 RK_FUNC_GPIO &pcfg_pull_none>,
<3 RK_PD3 RK_FUNC_GPIO &pcfg_pull_none>;
};
headphone {
hp_det: hp-det {
rockchip,pins = <1 RK_PB2 RK_FUNC_GPIO &pcfg_pull_none>;
};
};
};
2. I2C2节点新增设备配置
LT9211与GT911均挂在I2C2总线上，在&i2c2节点下新增两个设备的节点配置，同时注释原有冲突的ft5x06设备节点。
Plain Text
extio: tca6424@23 {
compatible = "ti,tca6424";
reg =;
interrupt-parent = <&gpio1>;
interrupts =;
gpio-controller;
#gpio-cells =;
interrupt-controller;
#interrupt-cells =;
pinctrl-0 = <&extio_int_gpio>;
pinctrl-names = "default";
status = "okay";
};
/* 原ft5x06节点注释，保留作为参考 */
/*
ft5x06_dsi0: ft5x06@38 {
compatible = "edt,edt-ft5406", "edt,edt-ft5x06";
reg =;
pinctrl-names = "ft5x06_default";
pinctrl-0 = <&ft5x06_dsi0_gpio>;
interrupt-parent = <&gpio3>;
interrupts =;
// irq-gpio = <&gpio3 RK_PC0 GPIO_ACTIVE_HIGH>;
// reset-gpio = <&gpio3 RK_PB7 GPIO_ACTIVE_HIGH>;
touchscreen-size-x =;
touchscreen-size-y =;
input-phy = "ft5x06 2 38/input0";
status = "okay";
}
*/
usbc0: fusb302@22 {
compatible = "fcs,fusb302";
reg =;
interrupt-parent = <&gpio1>;
interrupts =;
pinctrl-names = "default";
pinctrl-0 = <&usbc0_int>;
vbus-supply = <&vbus5v_typec>;
status = "okay";
};
/* LT9211 MIPI转LVDS桥接芯片设备节点 */
lt9211: lt9211@2d {
compatible = "lontium,lt9211";
reg =;
// reset-gpios = <&gpio3 RK_PB7 GPIO_ACTIVE_HIGH>;
status = "okay";
};
/* GT911触摸屏设备节点 */
gt911_14: gt911_14_ts@14 {
compatible = "goodix,gt911";
reg =;
pinctrl-names = "default";
pinctrl-0 = <>911_dsi1_gpio>;
interrupt-parent = <&gpio3>;
interrupts =;
irq-gpio = <&gpio3 RK_PC0 GPIO_ACTIVE_HIGH>;
// reset-gpio = <&gpio3 RK_PB7 GPIO_ACTIVE_HIGH>;
touchscreen-size-x =;
touchscreen-size-y =;
// touchscreen-inverted-x;
// touchscreen-inverted-y;
touchscreen-swapped-x-y;
status = "okay";
};
};
3. DSI节点屏参修改
替换&dsi0节点原有的1024×600时序配置，适配本次1280×800分辨率LVDS屏幕的时序参数，所有参数需要严格对应屏幕规格书，避免出现黑屏、花屏问题。
Plain Text
/* 原有1024×600时序配置注释，保留参考 */
/*
disp_timings0: display-timings {
native-mode = <&dsi0_timing0>;
dsi0_timing0: timing0 {
hback-porch =;
hfront-porch =;
hactive =;
hsync-len =;
vback-porch =;
vfront-porch =;
vactive =;
vsync-len =;
clock-frequency =;
vsync-active =;
hsync-active =;
de-active =;
pixelclk-active =;
};
};
*/
/* 新增1280×800 LVDS屏对应时序配置 */
disp_timings0: display-timings {
native-mode = <&dsi0_timing0>;
dsi0_timing0: timing0 {
hback-porch =;
hfront-porch =;
hactive =;
hsync-len =;
vback-porch =;
vfront-porch =;
vactive =;
vsync-len =;
clock-frequency =;
vsync-active =;
hsync-active =;
de-active =;
pixelclk-active =;
};
};
三、内核编译与烧录
为提高验证效率，无需全量编译Android系统，使用命令单独编译内核，编译完成后生成的boot.img镜像位于rockdev/Image-ok3588_c/目录下，单独烧录该镜像即可完成适配。
Bash # 进入SDK根目录 cd /home/forlinx/work/OK3588-android14-source/ # 加载编译环境，选择对应产品分支 source build/envsetup.sh;lunch ok3588_c-userdebug # 单独编译内核并生成boot镜像 ./build.sh -Ku
验证与经验总结
按照上述步骤完成修改与编译后，将生成的boot.img烧录至飞凌嵌入式RK3588开发板，上电后可正常点亮1280×800分辨率的LVDS屏幕，Android14系统桌面完整显示，GT911触摸屏触摸响应正常，无漂移、断触现象，连续72小时开机测试无显示异常。
这次适配的核心经验，在于瑞芯微平台Android高版本的DRM显示框架适配，必须严格遵循SDK的配置分层规则，板级自定义配置不能侵入芯片级与系统级配置文件，这是保证后续SDK可升级、方案可维护的核心；同时MIPI转LVDS桥接芯片的适配，驱动、设备树、时序三个环节必须形成闭环，任何一个参数的偏差都可能导致显示异常。工业级产品的开发，从来不是能点亮就结束，保留完整的参考配置、做好版本兼容、保证长期稳定性，才是嵌入式开发的根本。
