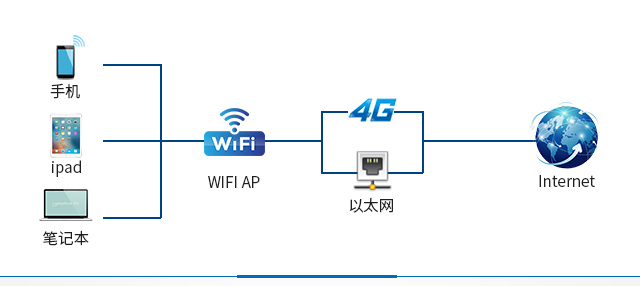

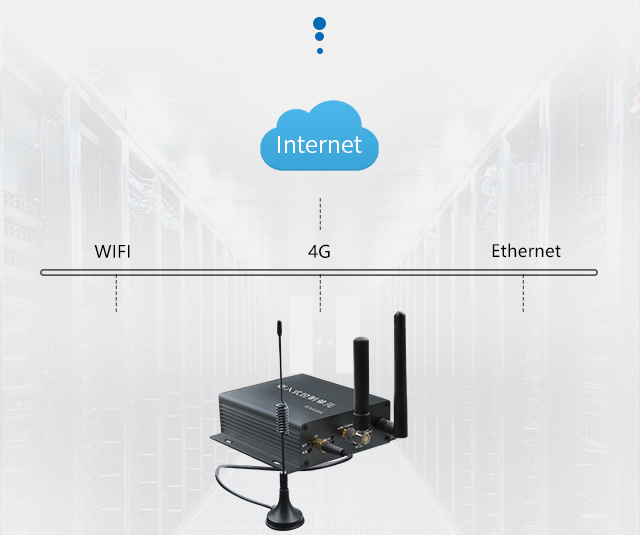

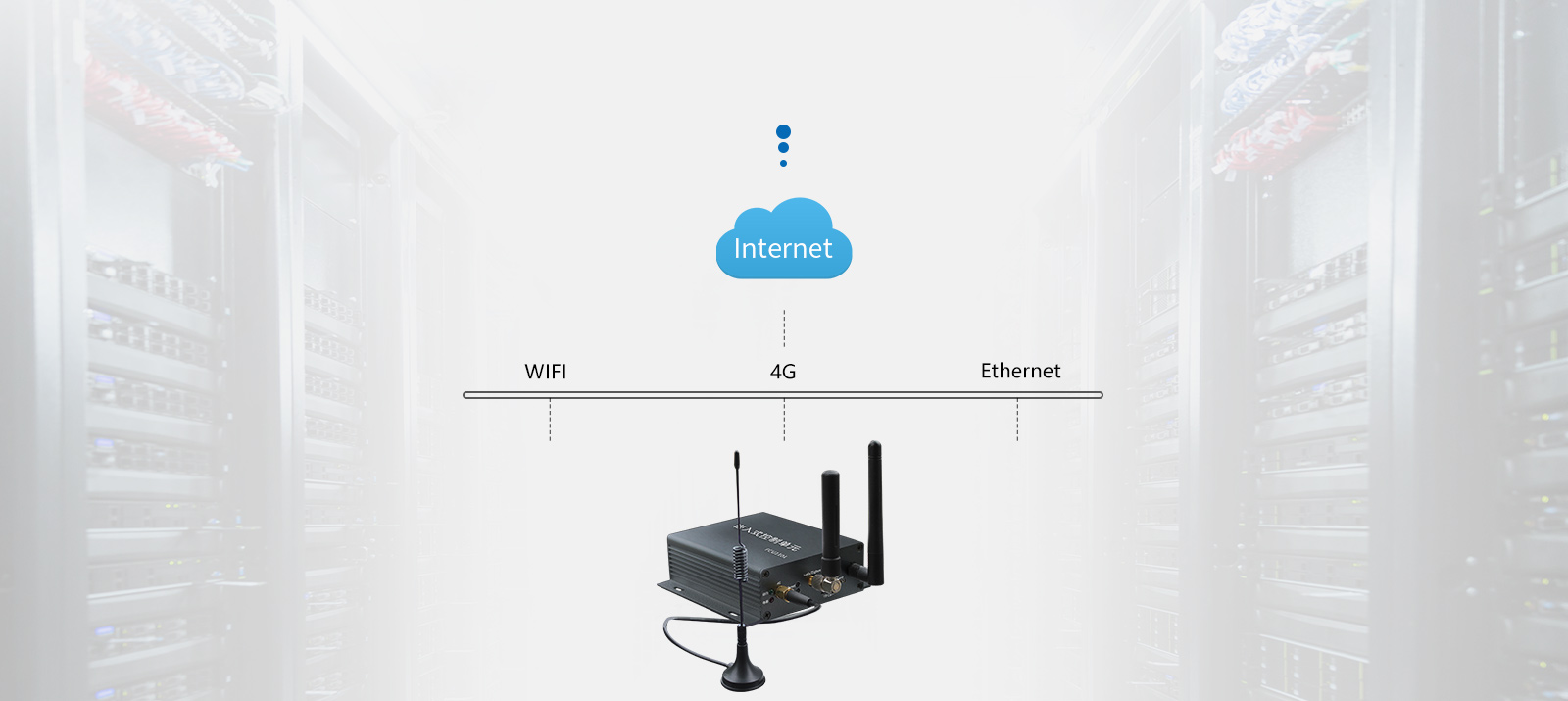

强大的通讯能力

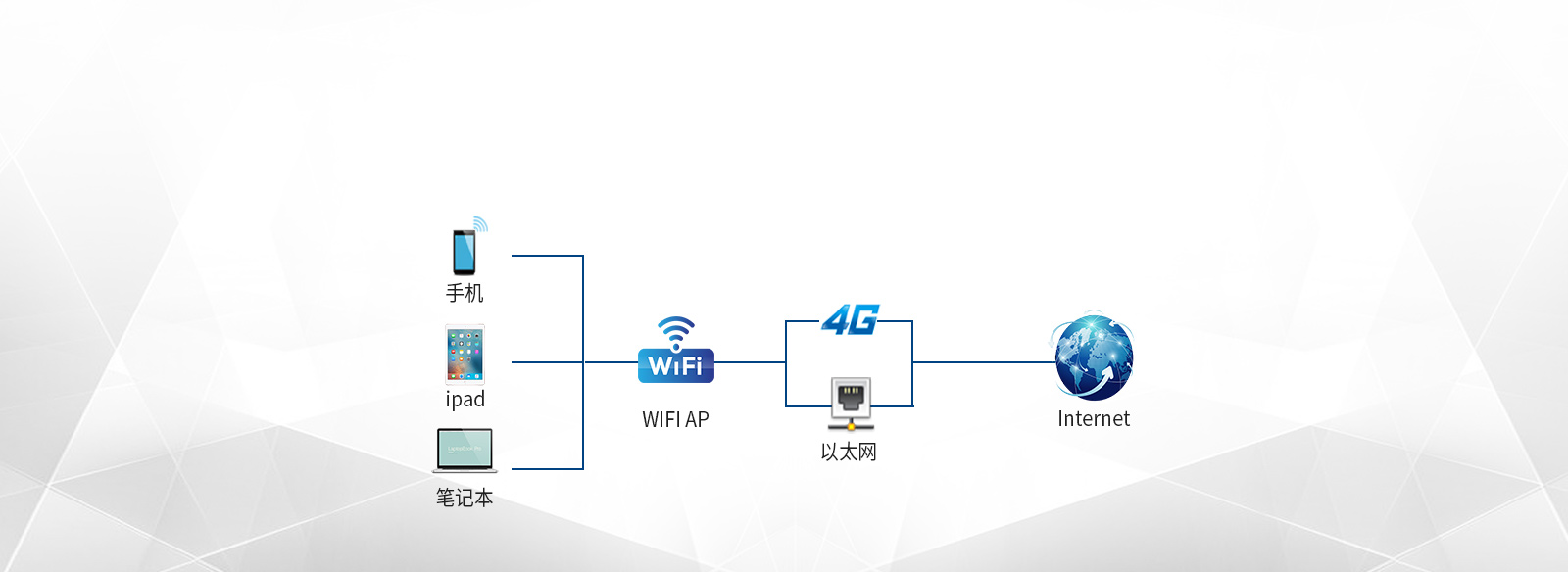

上、下行数据通讯方式多种多样,均可通过无线方式进行传输

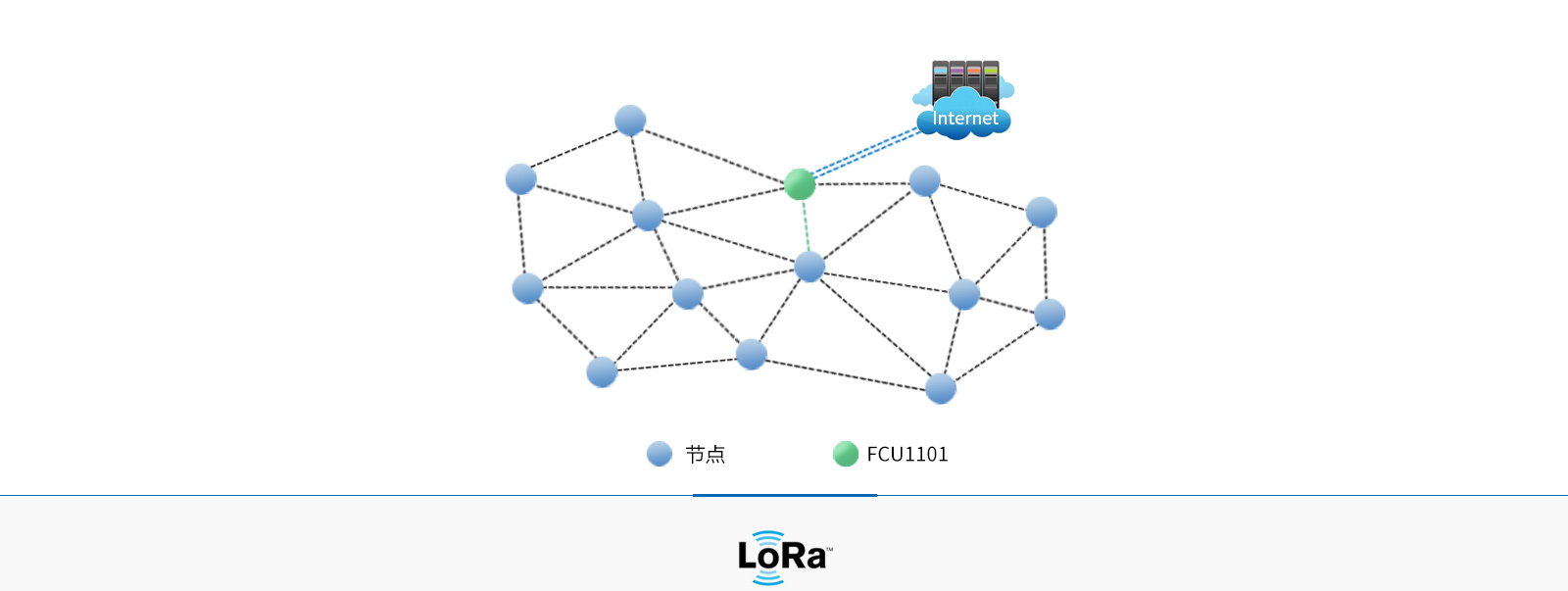

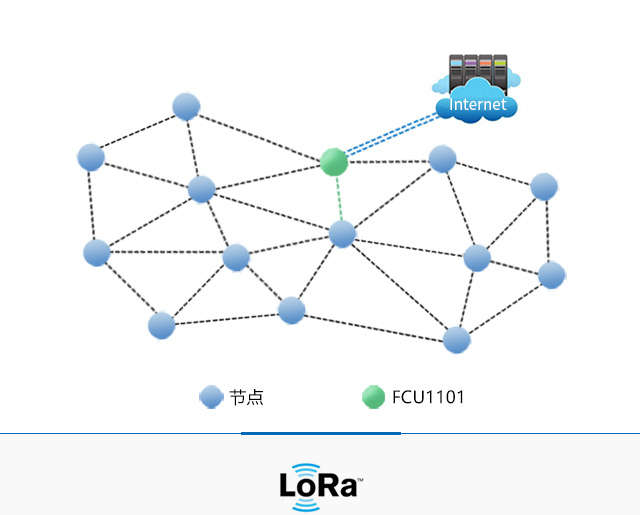

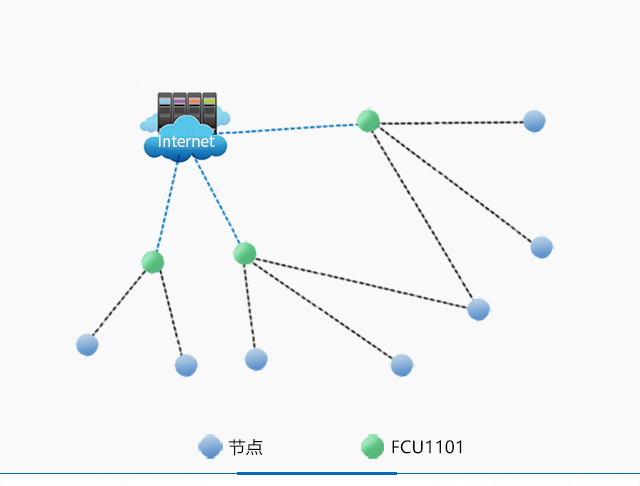

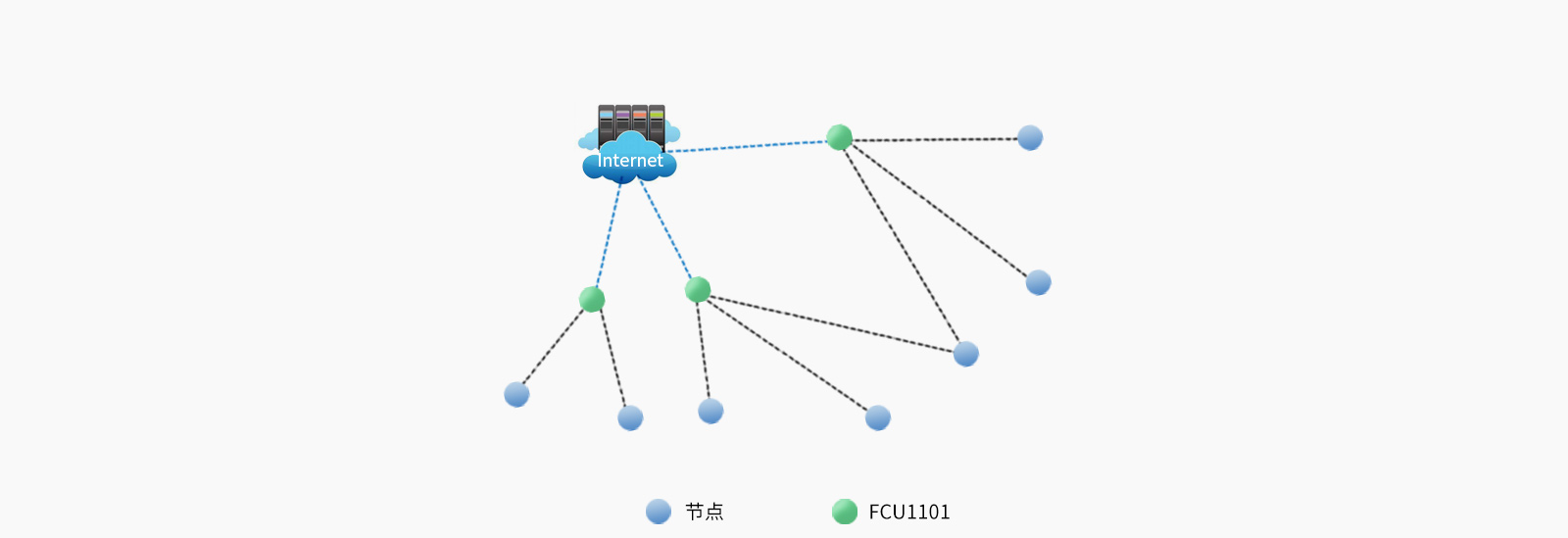

组网灵活;2.4GHz工作频段
LoRa模块支持 定点传输、透明传输,支持在线四种工作模式自由切换,
穿透能力强、通讯距离远、功耗低

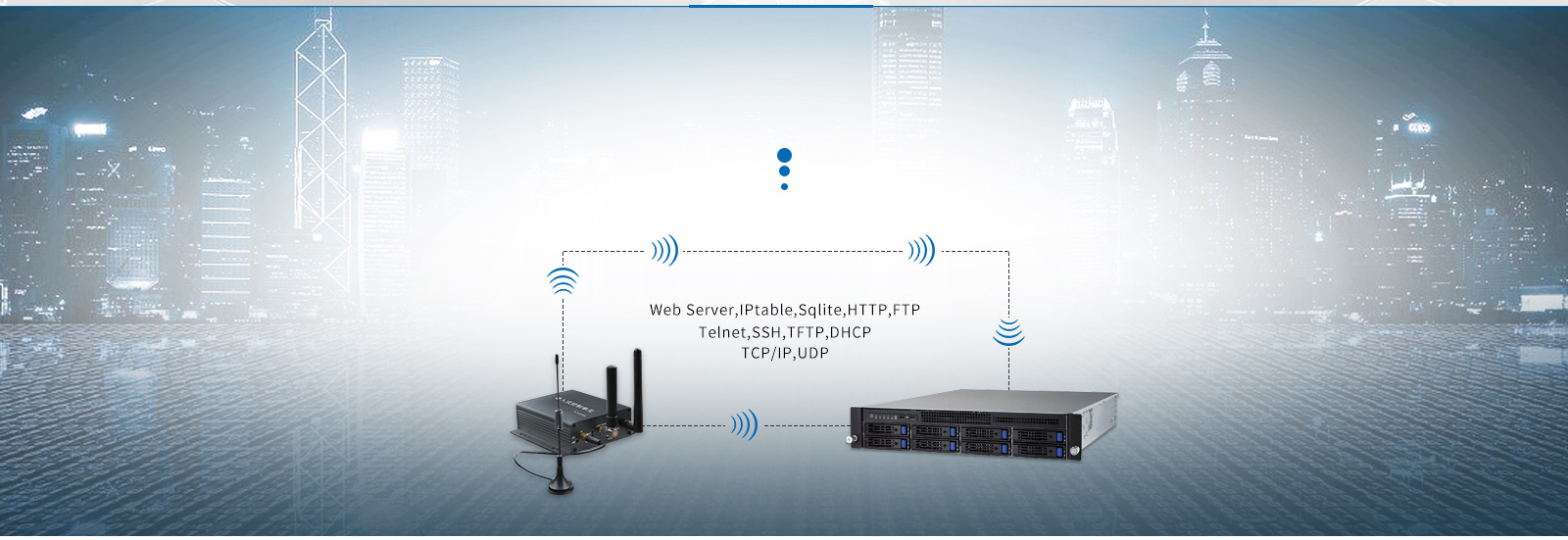

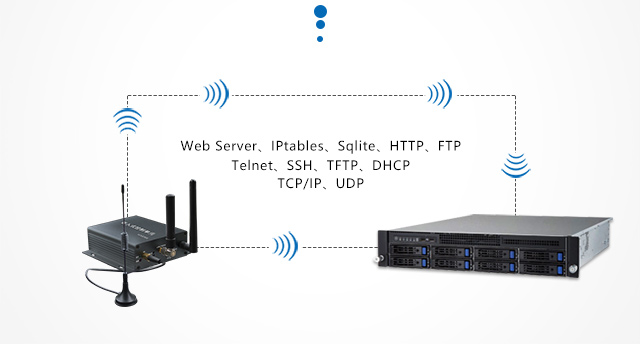

内嵌多种网络协议
支持Web Server、IPtables、Sqlite、HTTP、FTP、
Telnet、SSH、TFTP、DHCP、TCP/IP、UDP,方便远程调试和维护
成熟稳定的操作系统,易于二次开发
操作系统已在各领域充分应用,可自由定制数据格式,方便二次开发
多项认证
致力于提升产品稳定性,放心选择

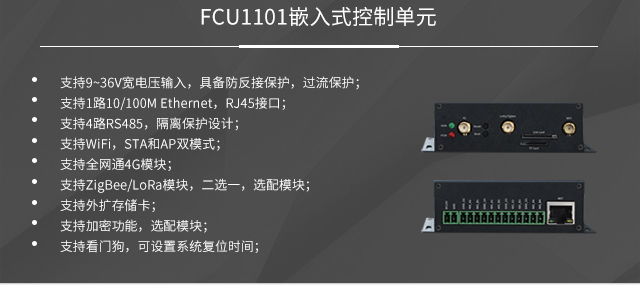

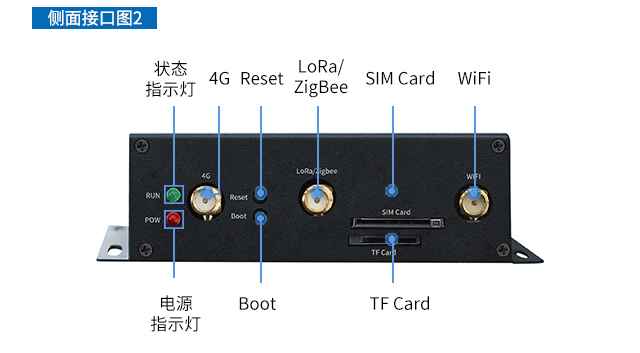

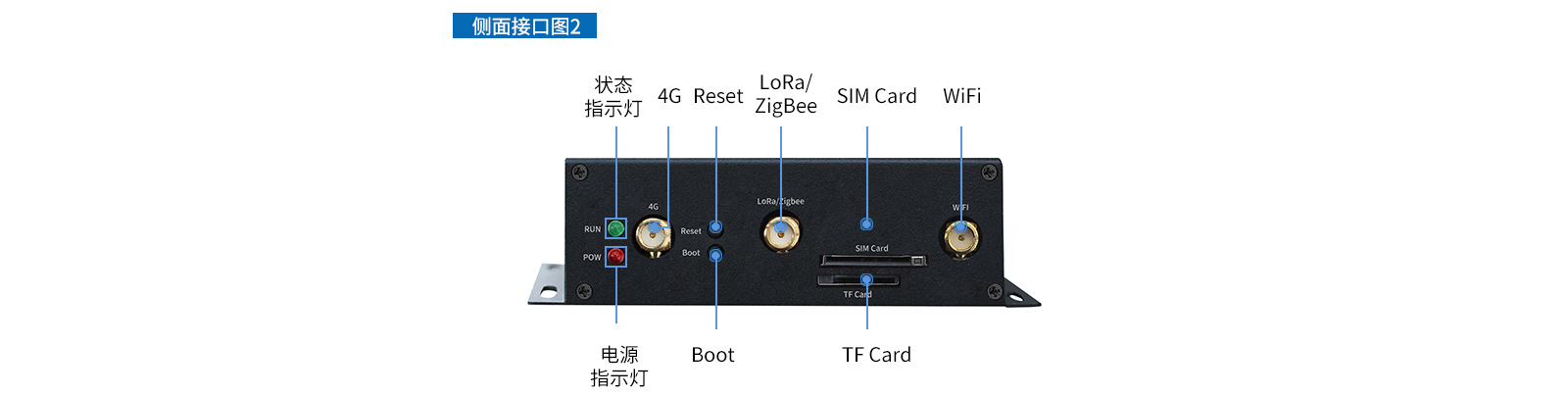

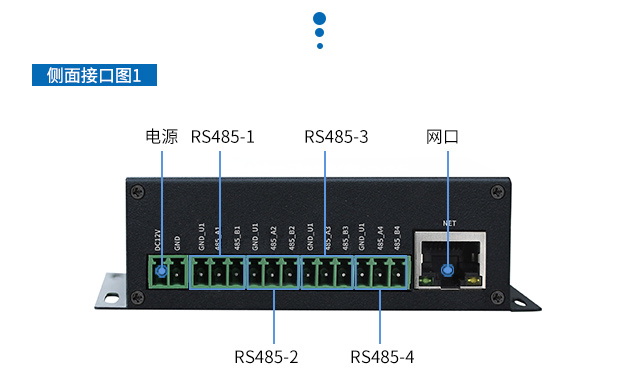

接口图展示

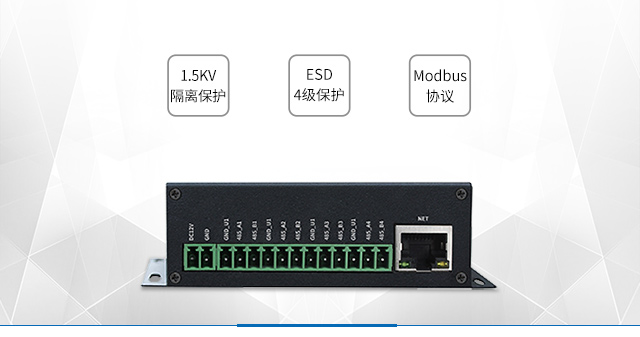

丰富的接口资源

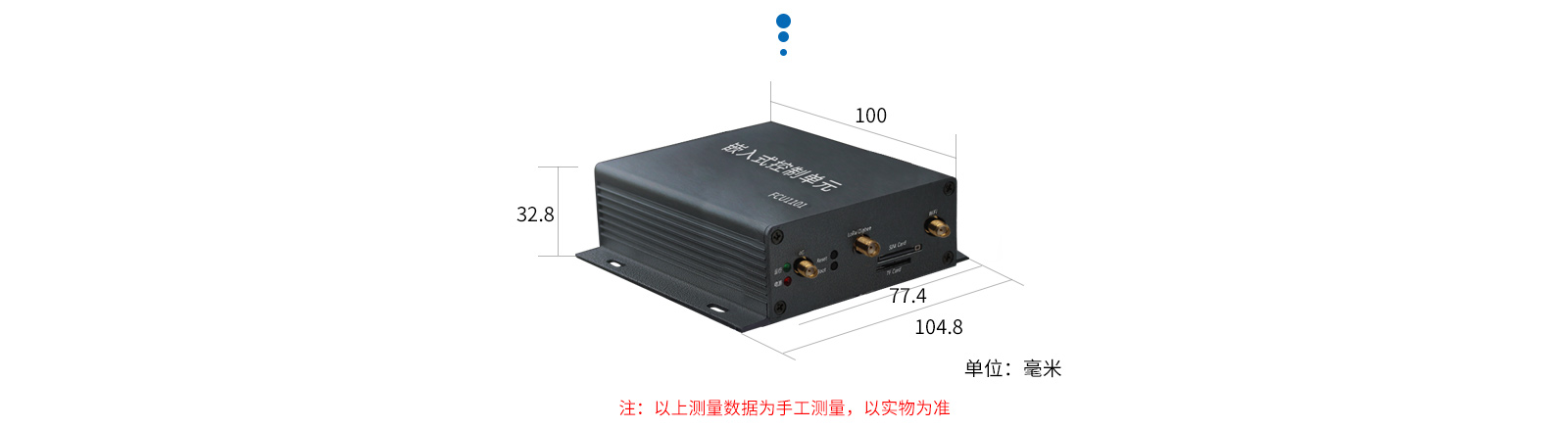

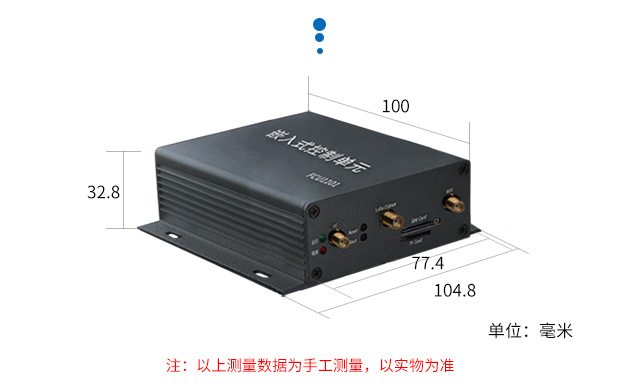

尺寸图
小体积,便于集成

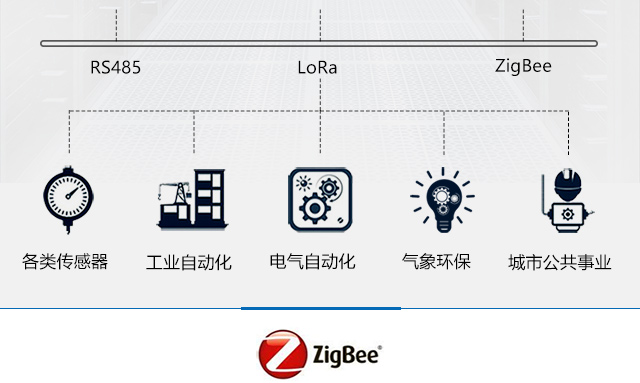

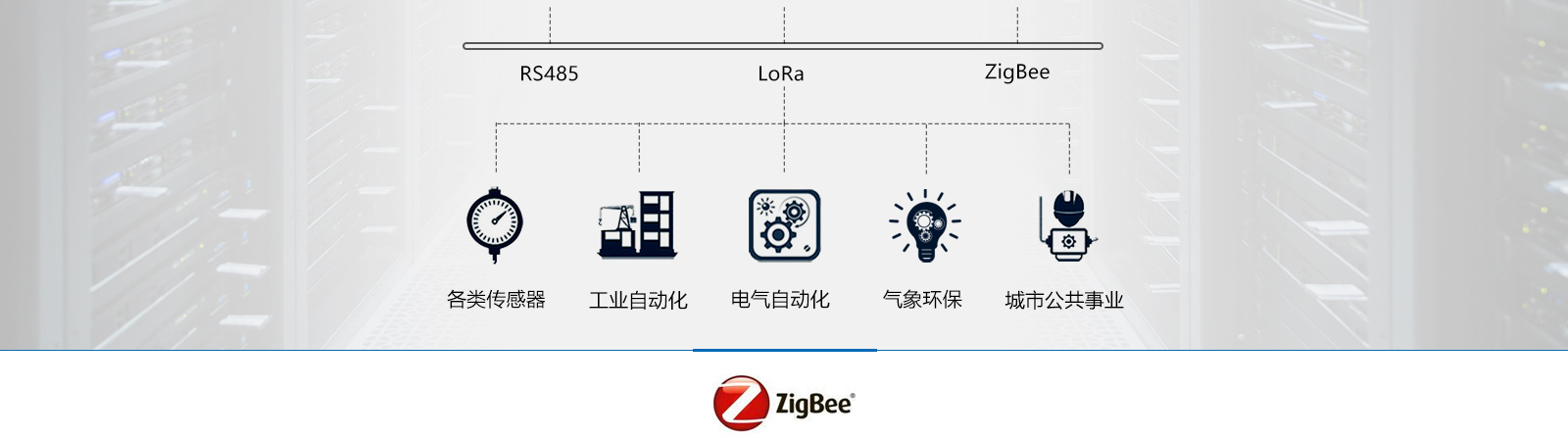

适用于能源管理系统、光伏逆变、水电气数据采集;生产制造、加工企业生产过程信号采集、数据传输; (制造执行系统)信号采集、数据传输;危化场所环境监测,大气环境监测信号采集、数据传输;农业大棚环境监测信号采集、数据传输;养殖环境监测信号采集、数据传输;医药、食品仓储环境监测信号采集、数据传输等领域。
▊ 规格参数
硬件参数 | ||
---|---|---|
设备 | 详细描述 | |
CPU | NXP i.MX6UltraLite ARM Cortex-A7 528MHz | |
RAM | DDR3 256MB | |
ROM | NAND Flash 256MB(可扩展1GB) | |
Ethernet | 1路,10/100Mbps | |

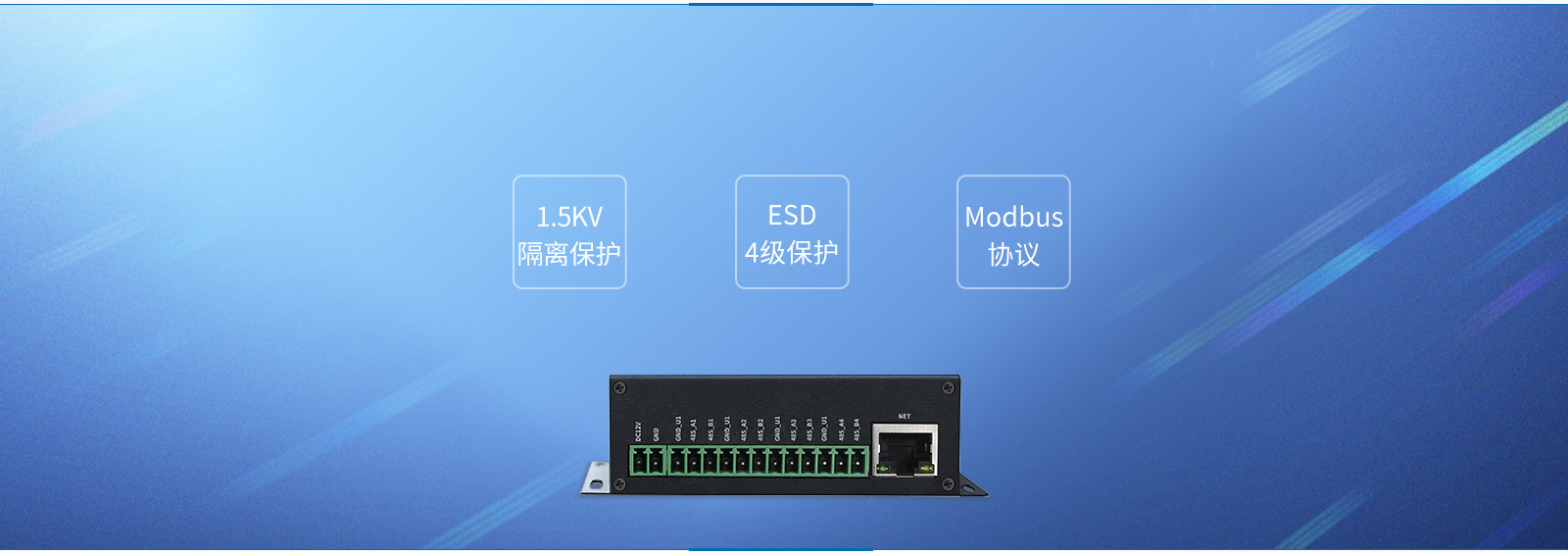

RS485 | 4路,1.5KV隔离保护,ESD 4级 | |
复位按键 | 1个,用于系统复位 | |
Boot按键 | 1个,与复位按键同时使用,用于系统固件更新 | |
4G |
型号:移远EC20(不带GPS和语音功能) 网络制式:中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G |
|
WiFi | 支持STA、AP模式 | |
ZigBee | 1路,2.4GHz,型号:WLT2408NZ | 二选一 |
Lora |
1路,433MHz,支持20dBm,27dBm,30dBm三种发射功率 型号:E32-TTL-100(433T20DC) 20dBm (默认使用) E32(433T27D) 27dBm E32-TTL-1W(433T30D) 30dBm |
|
TF Card | 支持大容量存储(实测32GB ) | |
RTC | 支持掉电保持时钟,NTP自动对时 | |
Power IN | 主电源输入DC 12V,支持DC9V~36V宽压输入 具备反接保护、过流保护 | |
工作环境 | 湿度:5%~95%,无凝露 工作温度:-35℃~70℃(注:WiFi模块工作温度为0℃~70℃) 存储温度:-40℃~85℃ |
软件参数 | |||
---|---|---|---|
软件支持 | 详细描述 | ||
操作系统 | Linux-3.14.38 | ||
文件系统 | Yaffs2 | ||
GCC | 4.6.2 | ||
RS485 | 提供RS485测试示例,支持Modbus协议(RTU模式) | ||

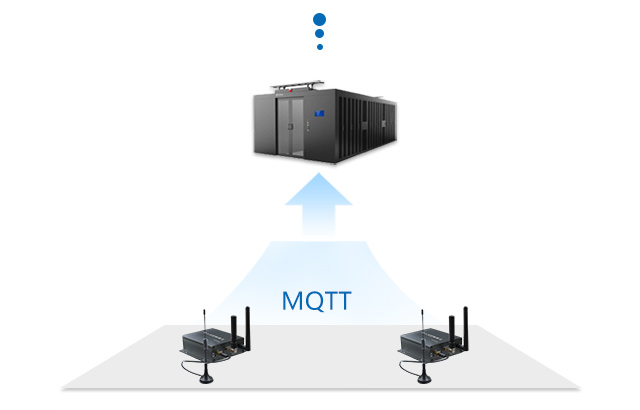

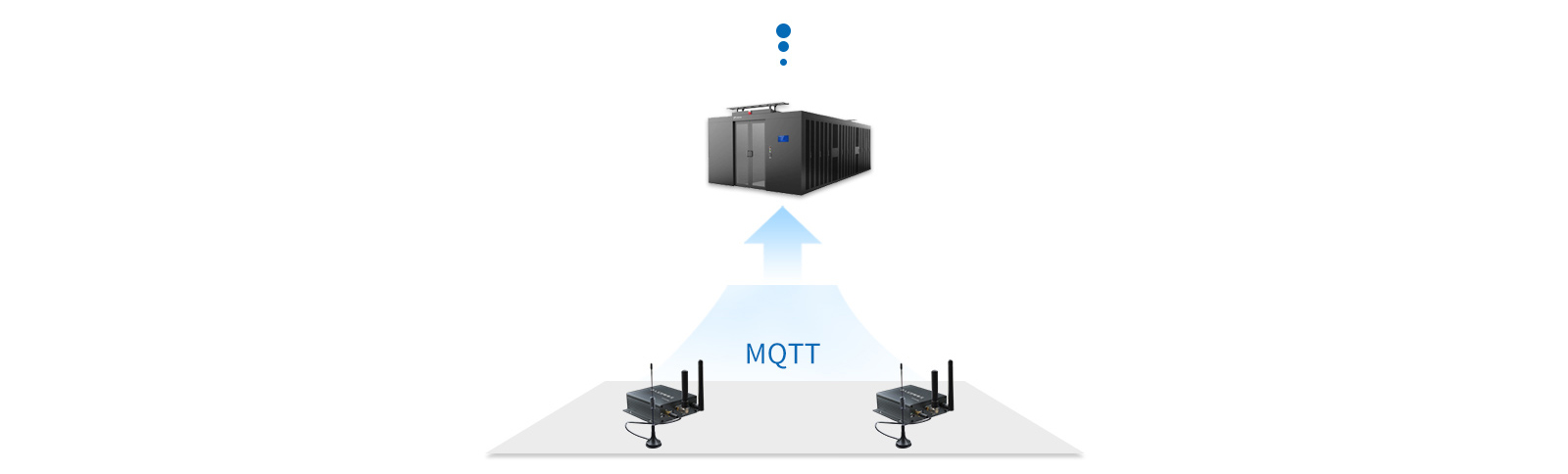

网络协议 | TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables、MQTT、SQLITE | ||
以太网 | 10M/100M自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址 | ||
WiFi | 支持STA、AP功能 | ||
4G 网络 |
型号:移远EC20(不带GPS和语音功能) 网络制式:中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G |
||
RTC | 支持 NTP 自动校时 | ||
ZigBee 模块 | 支持WLT2408NZ模块收发数据 | ||
Lora模块 | 支持E32-TTL-100模块收发数据 | ||
看门狗 | 支持复位时间设置 |
套件清单 | |||
---|---|---|---|
产品名称 | 规格型号 | 数量 | 单位 |
FCU1101嵌入式控制单元 | FCU1101+M9AA10 | 1 | 块 |
2.4G全向天线 | SMA接口,内螺纹内针,3dB | 1 | 根 |
4G全频段天线吸盘式 | 4G全网通 黑色 | 1 | 根 |
电源适配器 | 5.5*2.1mm AC220V DC12V 2A | 1 | 根 |
保修卡 | 1 | 个 | |
飞凌包装盒 | 225*190*84 | 1 | 件 |
选配模块 | |||
---|---|---|---|
LoRa模块套餐 | 规格型号 | 数量 | 单位 |
LoRa模块 | E32-TTL-100 | 1 | 个 |
天线 | 433M弯头天线 2.5dBi | 1 | 根 |
ZigBee模块套餐 | 规格型号 | 数量 | 单位 |
ZigBee模块 | WLT2408NZ-U | 1 | 个 |
ZigBee天线 | 不带IPX接口 | 1 | 根 |
