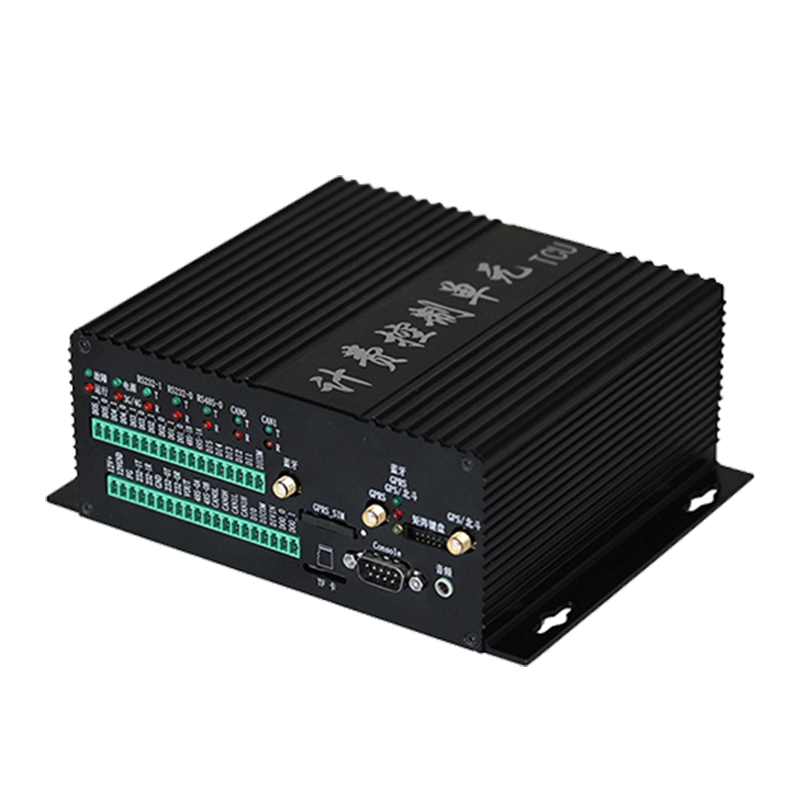

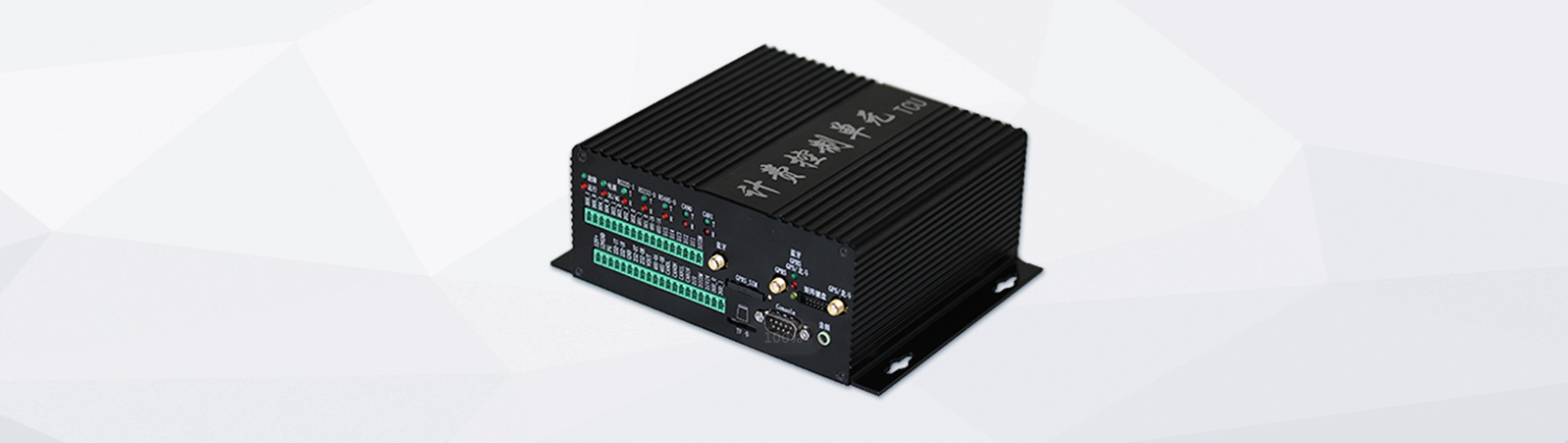

TCU-335XD-DC计费控制单元

CPU:AM335x
架构:Cortex-A8
主频:800MHz
内存:512MB DDR3
ROM:1GB NandFlash
系统:Linux3.14,Linux3.2

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

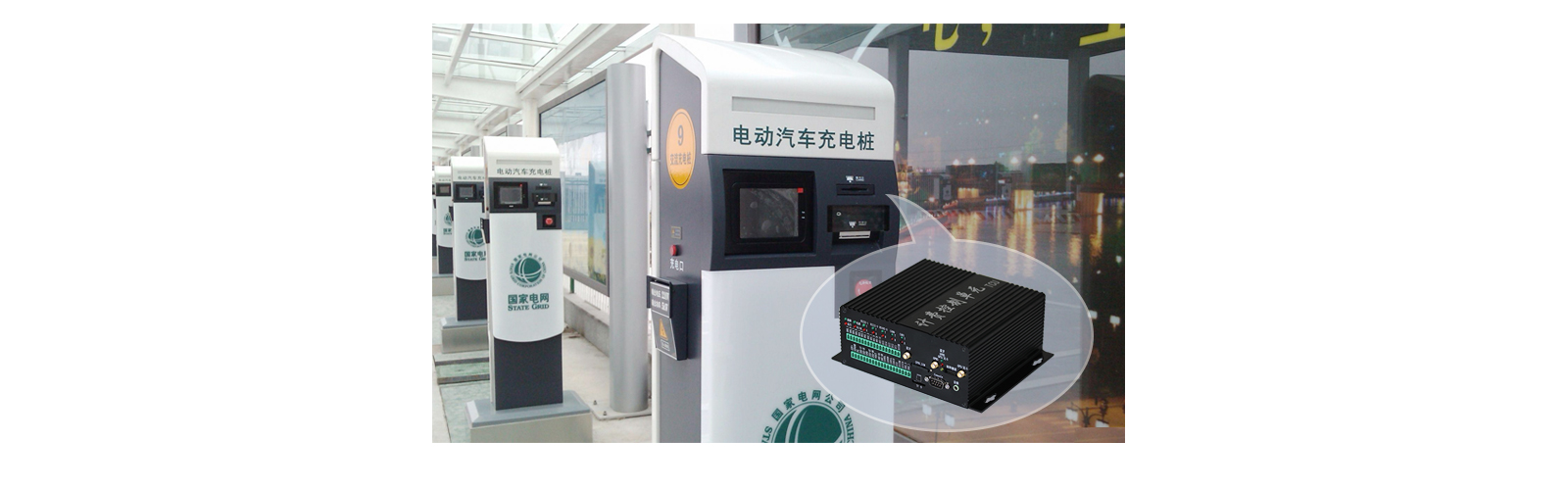

  • 按照运营模式划分,目前充电桩主要有以下几种:

    一、 公共桩及共享私桩

    公共充电桩的主要用户群体是网约车、公交车和物流车等;共享私桩是新能源车车主为满足私人车辆充电而进行自建,且可向其它车辆提供充电服务的充电桩。

    二、 随车配建充电桩

    指新能源车配套安装的充电桩或者车厂提供的充电站所用桩。

    三、 充换电站

    充换电站是为新能源车的动力电池提供充电和动力电池快速更换的能源站


    虽然以上几种充电桩(站)的运营模式不同,充电业务流程也不同,但有一点相同的是其桩体的核心控制系统一般均采用 嵌入式ARM架构的主控板充电桩计费控制单元和充电桩集中控制单元


    飞凌嵌入式是国内最早进行充电桩计费控制单元研发与生产的企业之一,自2015年开拓充电桩行业市场,陆续开发出国网充电桩计费控制单元、非国网充电桩计费控制单元、充电站集控单元等产品,在过程中积累了丰富的产品实施经验。


    本页面充电桩直流计费控制单元,由于国网已经修改其标准,现已经停售,针对不同场景的应用需求,您可以关注FCU2401计费控制单元、FCU1103计费控制单元、FCU1302计费控制单元。

    点击此链接了解情况:https://www.forlinx.com/article-new-c22/781.html 点击了解




    咨询客服






    充电桩 直流计费控制单元

    TCU-335xD-DC计费控制单元 是由飞凌自主研发设计、

    生产和发行的国家电网标准直流充电桩计费控制单元 ,采用TI AM3354处理器,运行主频800MHz,

    工业级标准,电路设计与元器件选择都充分考虑充电桩的电气特性,让产品能在苛刻环境中稳定运行。

    飞凌自主研发设计、生产和销售的新国网TCU 嵌入式计费控制单元已做更新,最新资料手册请联系右侧客服人员领取。




    严格依照 国家电网 充电桩

    计费控制单元通用技术规范进行设计

    严格依照国家电网《电动汽车非车载整车直流充电机通用技术规范》要求设计的充电桩计费控制单元

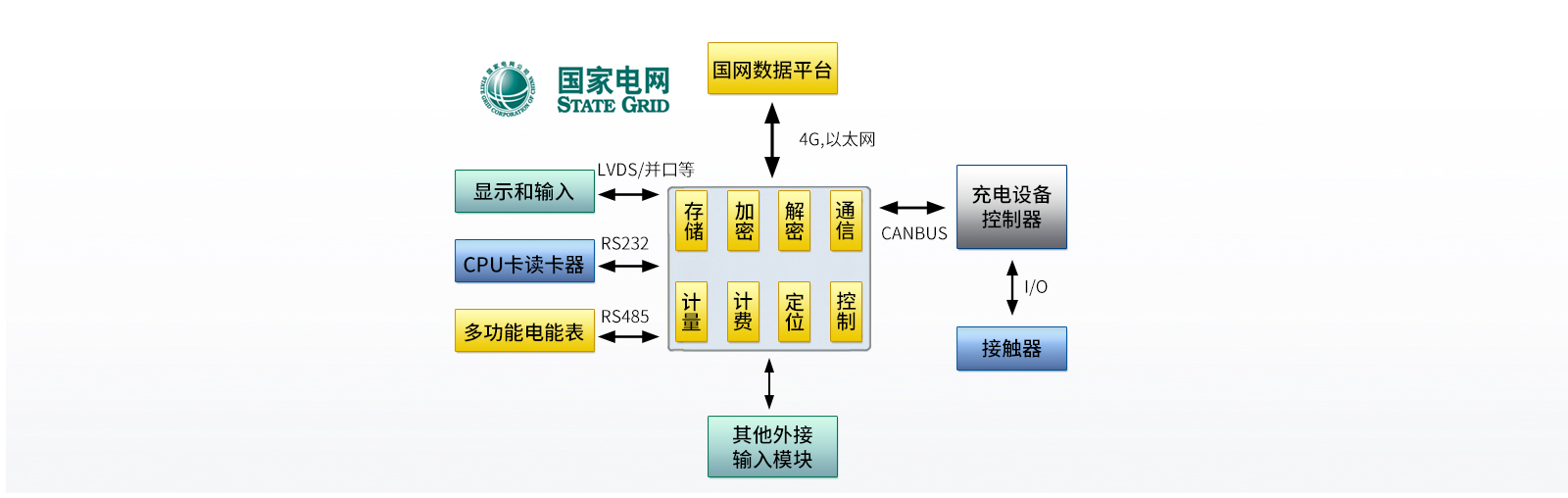

    可实现充电桩人机交互 、计费计量、支付、数据加解密、控制充电设备、与车联网平台通信等业务相关管理功能

    无需二次开发 ,即可直接应用

    完美运行国网计费程序,无需二次开发,客户可直接嵌入到充电桩内部使用。

    通过严格的产品测试

    并在 现场环境 得到充分验证

    产品测试环境与产品应用环境存在差异,只有在现场经过实际验证的产品才是合格的产品。

    飞凌嵌入式的TCU已在在大连、北京、浙江、深圳等多地充电站批量运行一年以上,拥有比较好的口碑。

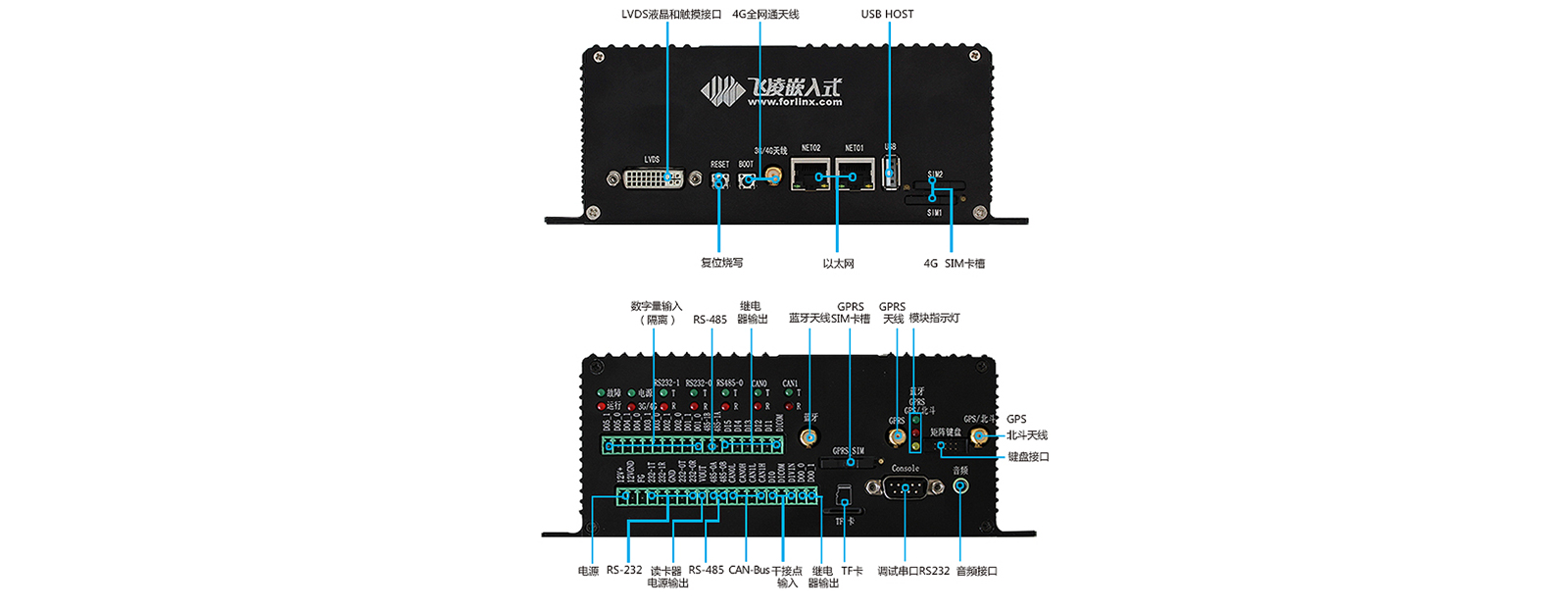

    接口 示意图

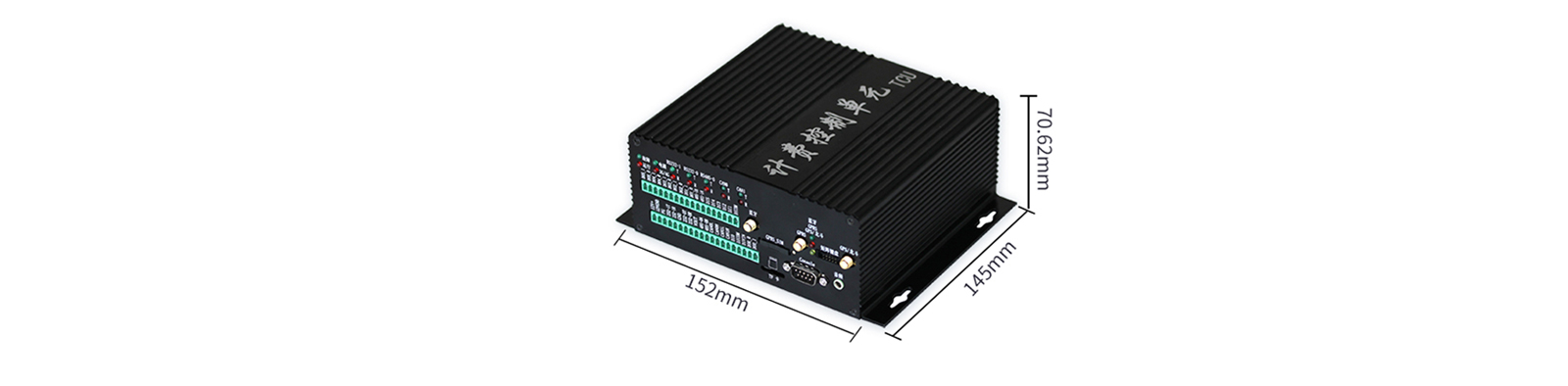

    机械 尺寸





  • 规格参数

    产品名称 TCU-335XD-DC 计费控制单元 国网计费控制单元标准
    CPU TI AM3354sitara ARM Cortex-A8 架构 TI AM3354sitara ARM Cortex-A8 架构
    主频 800MHz 800MHz
    RAM 512MB 512MB
    FLASH 1GB 1GB
    外扩存储 1 路 TF 卡接口(可扩展至 32GB) 1 路 TF 卡接口
    通讯接口 3 路(两路全网通 SIM 卡插槽,一路 GSM       SIM 卡插槽) 2路
    定位 支持 GPS& 北斗双模定位 支持北斗系统
    ESAM 支持 ESAM,ISO7816 协议 支持 ESAM,ISO7816 协议
    PSAM 支持 PSAM,ISO7816 协议 支持 PSAM,ISO7816 协议
    DO 6 路 220V/5A, 继电器隔离,3.81mm 间距端子座 6 路 220V/5A,继电器隔离
    DI 共 6 路,外部提供空节点。内部提供隔离       12V,光电隔离。接口:3.81 间距端子座 共 6 路,外部提供空节点。内部提供隔离 12V,光电隔离
    单色屏和键盘接口 键盘:4×4 键盘,IIC 接口配置。        单色屏:54pin FPC 接口座 接口:10P,2.0 间距双排插座 并口 8080 总线 键盘:4×4 键盘
    触摸彩屏接口 LVDS 显示接口,兼容 4 线电阻 /USB 触摸屏接口。         LCD 接口预留接 8080 单色屏或者 RGB 接口屏幕 LVDS 接口(20 线)4 线电阻触摸屏接口,       背光。
    掉电检测 1 路 GPIO, 使用超级电容一组,预留锂电池插座接口 容量:5.4V,5F 1 路 GPIO
    UART UART 共 9 路:(国网标准是 7 个) (1)RS232/UART ≥ 5 路: UART-00:调试串口 , DB9 插座 UART-01:预留接口 UART-03:连接 ESAM 或者 PSAM; UART-04:连接外置读卡器 USB-UART:连接板载蓝牙模块 USB-UART:连接 GPS& 北斗双模定位模块 USB-UART:连接 GPRS 模块,焊接到底板 (2)RS485 2 路: RS485-0:连接外置表计, RS485-1 : 预留 UART 共 7 路: (1)RS232 ≥ 4 路: RS232-01:Console 口 RS232-02:连接内置或外置蓝牙模块; RS232-03:连接内置北斗定位模块; RS232-04:连接外置读卡器。 (2)RS485 ≥ 1 路: RS485-01:连接外置表计。 (3)备用≥ 2 路: RS232/485 复用 1:备用,接口类型可配置 RS232/485 复用 2:备用,接口类型可配置。
    USB HOST 数量:1 路         接口:标准 USBA 接口,用于插入 U 盘。 USB HOST引出,USBA 接口。 用于插入 U 盘。
    CAN BUS 数量:2 路         CAN-0:CAN2.0B,125/250kbps,与充电控制器通信。         CAN-1:CAN2.0B,125/250kbps,备用 CAN-01:CAN2.0 B,125/250kbps,与充电控制器通信。         CAN-02:CAN2.0 B,125/250kbps,备用
    网络 数量:2 路。10/100M         接口:RJ45         功能:RJ45-01:10/100M,用于连接上级系统。RJ45-02:10/100M,备用 ≥ 2 路。10/100M,RJ45 RJ45-01:10/100M,用于连接上级系统。 RJ45-02:10/100M,备用。
    声音 内置功放,0.5W,3.5mm 音频插口。       板载 GPIO 接口蜂鸣器。 内置功放,≥   0.5W,标准 3.5 圆孔,立体声。   蜂鸣器。标准 3.5mm 音频插口。
    时钟 RTC 时钟。板载 CR2032 电池,具有掉电保持至少 1 年功能 RTC 时钟。具有掉电保持至少 1 年功能。
    电源 输入额定电压:DC12V,输入范围 DC9V- 15V, 具备反接保护。         额定功率:20W         掉电保持时间≥ 15 秒。为读卡器提供 5V 电源兼容12V电源。 输入额定电压:DC12V,输入范围 DC9V- 15V,具备反接保护。 额定功率:20W。 掉电保持时间≥ 15 秒 为读卡器提供 5V 电源。
    尺寸 190mm×148mm x 71mm。 <=200mm×150mm×80mm
    安装 导轨式或螺丝直接固定安装。 导轨式或螺丝直接固定安装。
    软件系统 Linux 内核版本: 3.14 或 3.2;        GCC:gcc-linaro-4.9-2015.02;  QT:4.8.6 或者 4.8.5;        电阻式触摸屏驱动依赖库:tslib-1.4 Linux 内核版本: 3.14; GCC:gcc-linaro-4.9-2015.02; QT:4.8.6; 电阻式触摸屏驱动依赖库:tslib-1.4。
    工作与存储环境 湿度:5%~ 95%,无凝露 工作温度:-40℃~ 70℃ 存储温度:-40℃~ 85℃ 湿度:5%~ 95%,无凝露 工作温度:-40℃~ 70℃ 存储温度:-40℃~ 85℃


  • 资料下载



    产品选型手册: 飞凌嵌入式全线产品手册

    产品手册: (直)流充电桩计费控制单元 用户手册


    飞凌自主研发设计、生产和销售的新国网TCU 嵌入式计费控制单元已做更新,最新资料手册请联系右侧客服人员领取。






  • 在线购买




    个性化定制,请联系在线客服



    推荐产品:


    AM3354

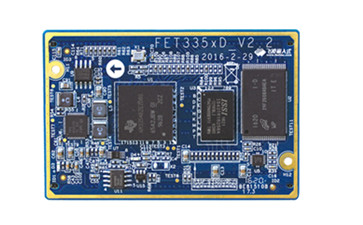

    FET335XD核心板
