飞凌新品丨OK4418/6818-C2开发板细节

原创 2019-08-07 17:57:00 S5p4418 s5p6818



一、产品概述

OK4418-C2/OK6818-C2开发板采用核心板+底板的结构方式,底板可适配FET4418-C与FET6818-C两款核心板。开发板接口丰富,便于工程师评估、测试、开发。

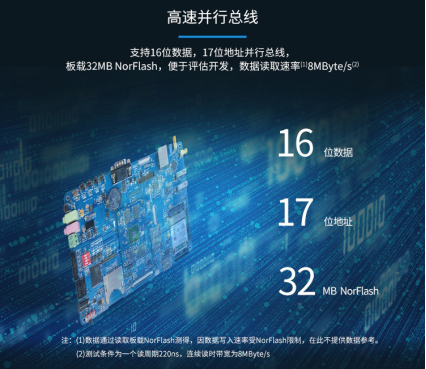

相比OK4418/6818-C,OK4418/6818-C2最大的特点就是引出了17位地址总线和16位数据总线。通过2mm排针引出,总线B-CLOCK参考时钟频率为400MHZ,根据总线所接后级不同配置不同的时序,达到不同的读写速率。



OK4418/6818-C2板载了16位32MB NorFlash芯片,开发人员也可以直接进行读写操作 ,读取速度8MB/s 。NorFlash写时需要先执行写命令再执行写数据,在此不提供NorFlash写操作的带宽。

需要注意的是,接16位Flash芯片时,由于CPU的一个地址对应一个字节,即8位数据,而16位NorFlash的最小数据单元是16位,在硬件连接时,需将CPU 地址位向左偏移一位,即CPU的A1地址接NorFlash的A0,CPU的A0不管是1还是0,当CPU发出地址0bxxxxxxxxx0、0bxxxxxxxxx1时,Norflash看到的都是0bxxxxxxxxx,这样就可以返回正确的数据。如果用户需要接8位NorFlash芯片,则地址位一一对应即可。



有高速信号采集和传输需求的开发者,还可以通过开发板总线排针引出的地址数据总线外接F-RAM,双RAM FPGA,DSP等进行开发设计。




板载千兆网,支持MIPI摄像头,通讯功能强大,支持蓝牙、支持4G、WiFi、以太网三种联网方式,有休眠唤醒等人性化按键设计。

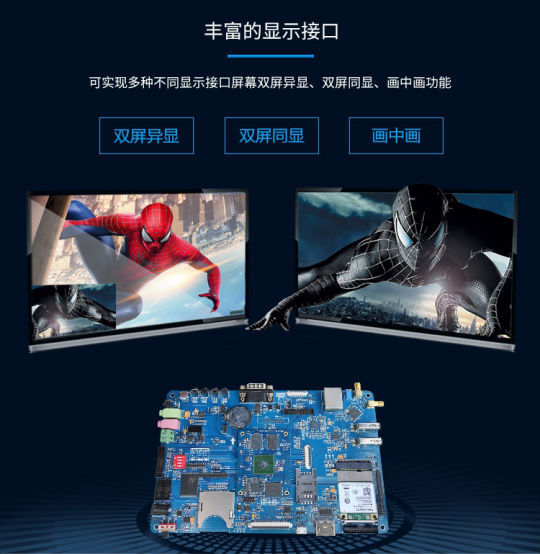

增加并行总线的同时,尽可能保留了更多功能接口,如:HDMI、LVDS、MIPI-DSI、MIPI-CSI、SD卡、串口、音频、千兆网等。支持1080P硬件视频编解码和3D图形硬件加速, 支持多种不同显示接口屏幕双屏异显、双屏同显、画中画功能



二、功能特点

❶  并行总线:这个是OK4418/6818-C2的核心,板载了16位32MB NorFlash芯片,是一个非常便于用户做并行总线开发的设计,用户不需要飞线接外设就可以进行并行总线的软件开发测试、验证。并且提供修改并行总线参数的指导说明,便于客户更换其他外设后的底层适配开发。

❷ 核心板FET4418采用三星Cortex-A9架构四核处理器S5P4418设计开发,兼容兼容八核处理器S5P6818,CPU主频高达1.4GHz, 系统支持Android5.1、Linux3.4.39,QT5.6操作系统。





三、底板硬件资源参数

▼OK4418/6818-C与OK4418/6818-C2接口区别

功能

数量

参数

OKxx18-C

OKxx18-C2

显示

LVDS

1

1

8位,2mm间距双排插针,支持电容触摸

HDMI

1

1

HDMI 1.4,HDMI-A插座

LCD

1

1

RGB888 24位,支持电容/电阻触摸

MIPI

1

1

4组差分对,支持电容触摸

CAMERA

DVP

1

8位并行接口(DVP),最大支持5-Megapixel

MIPI

1

1

MIPI CAMERA

Audio

1

1

1*MIC,1*Phone

SD/MMC/SDIO

1

1

SD卡,兼容SD、SDHC和SDXC(UHS-I)

SDIO

1

1

由2mm间距20Pin双排插针引出

USB Host

2

2

由集线器扩展,USB 2.0(最高支持 480 Mbps)

USB OTG

1

1

标准micro USB插座,USB 2.0 OTG (最高支持 480 Mbps)

UART

5

3

OKxx18-C :UART5为调试串口,为232电平,其余均为TTL电平 ,4个三线,1个五线

OKxx18-C2 :UART0为调试串口,为232电平,UART1和UART2为TTL

IIC

3

2

OKxx18-C :IIC1和IIC2为CPU源生I2C,I2C3为IO模拟I2C

OKxx18-C2 :IIC1和IIC2为CPU源生I2C

SPI

1


Ethernet

1

1

10/100/1000Mbps自适应

WiFi

1

1

模块型号:RL-UM02WBS-8723BU-V1.2

WiFi 标准:IEEE 802.11b/g/n 2.4GHz

Bluetooth 标准:BT V2.1/BT V3.0/BT V4.0

Bluetooth

1

1

RS485

1

1

隔离RS485输出

Mini-PCIE

1

1

支持Mini-PCIE接口的3G、4G模块

红外接收头

1

1

默认空焊

ADC

1

1

使用CPU自带ADC外接精密电位器

按键

6

6

1个复位按钮,1个电源按钮,4个功能按键

锂电池接口

1

1

支持单节锂电池充放电管理

并行总线

1

16位数据总线,17位地址总线,通过2mm间距双排针引出

NORFLASH

1

板载32MB NorFlash芯片

注:表中参数为硬件设计或CPU理论值



四、应用领域

OK4418-C2开发板适用于:医疗电力、仪器仪表、多媒体、数字标牌安防车载、金融、教学、电力、通讯。
