瑞芯微RK3568核心板简介

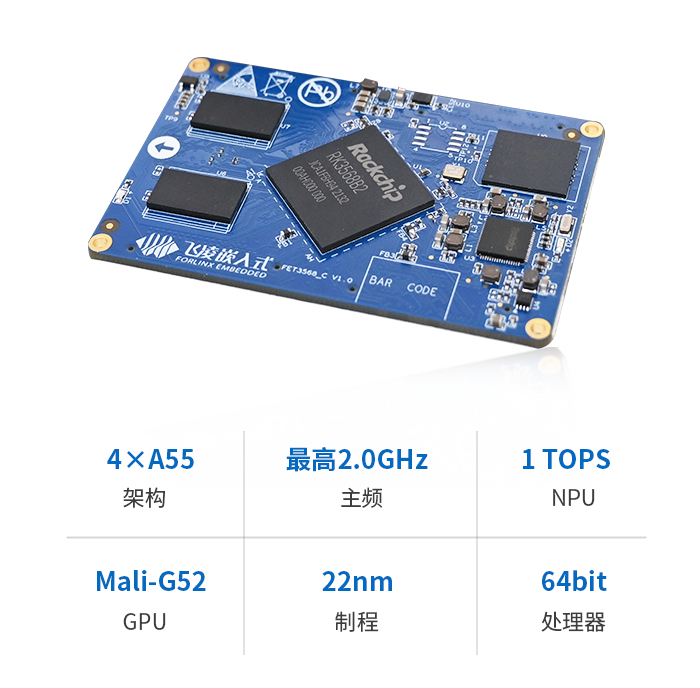

FET3568-C/FET3568J-C 核心板
FET3568-C/FET3568J-C 核心板分别基于 Rockchip RK3568B2 与 RK3568J 处理器开发设计，该处理器是 Rockchip 面向于 AIoT 和工业市场 打造的高性能、低功耗、功能丰富的国产化应用处理器，其采用四核 64 位 Cortex-A55 架构，主频最高达 2.0GHz，且内置 NPU。核心板最大化引出 了处理器功能引脚，方便用户评估和二次开发。并经过了严苛的环境温度测 试、压力测试、长期稳定性运行测试，确保其工作稳定可靠。
产品特点：
支持 38.4 GFLOPs 800MHz GPU Mali-G52
内置 1TOPS NPU，适于人工智能边缘计算相关应用
内置图像信号处理器 ISP，支持 2 路 MIPI-CSI 摄像头接口
支持丰富的高速接口，如 2×USB3.0、2×PCIe3.0、3×SATA3.0
支持多种显示接口 HDMI（最高 4K 输出）、LVDS、MIPI-DSI、RGB、
eDP， 且支持三屏同显、三屏异显
支持双千兆以太网
▊ 瑞芯微RK3568系列核心板基础参数
|
功能 |
参数 |
||
|---|---|---|---|
|
处理器 |
Rockchip RK3568/RK3568J |
||
|
CPU |
RK3568 四核Cortex-A55@2.0GHz |
||
|
GPU |
•Mali-G52-2EE |
||
|
NPU |
1TOPS，支持INT8/INT16/FP16/BFP16混合操作 |
||
|
VPU |
硬解码： |
硬编码： |
|
|
RAM |
1/2/4/8 GB DDR4(标配2GB) |
ROM |
8/16/32GB eMMC |
|
OS |
Linux4.19+Qt5.14、Android11、Ubuntu |
工作电压 |
5V供电 |
|
接口方式 |
超薄板对板连接器（4*80pin 间距0.5mm） |
||
|
工作温度 |
0℃ ~80℃ / -40~85℃ |
结构尺寸 |
45x70mm |
▊ 瑞芯微RK3568系列核心板功能参数
|
功能 |
数量 |
参数 |
|
|---|---|---|---|
|
Display |
3 |
具备3路显示控制器，支持RGB、LVDS、MIPI DSI、HDMI、eDP接口中3路同时输出 |
|
|
Camera |
2 |
支持1路DVP接口，1路4 Lanes MIPI-CSI |
|
|
Audio |
4 |
1X 8ch I2S/TDM，2X2ch I2S，1x8ch PDM |
|
|
SDIO |
2 |
SDIO 3.0，数据吞吐量最高可达：104MB/S |
|
|
Ethernet |
2 |
2路GMAC，提供RGMII / RMII接口引出 |
|
|
USB 2.0 |
2 |
USB2.0 Host，独立端口，与USB3.0不复用 |
|
|
USB 2.0 |
2 |
1路USB 2.0 Host，1路USB 2.0 OTG，用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB 2.0使用 |
|
|
USB 3.0 |
2 |
1路USB 3.0 Host，1路USB 3.0 OTG |
数量标注为最大，其共用3组SerDes通道。同时仅可使用3个功能接口 |
|
SATA |
3 |
SATA 3.0，最高速率6.0Gb/s，支持eSATA |
|
|
PCIe2.1 |
1 |
PCIe 2.1 x1，最高速率5.0Gbps，RC模式 |
|
|
PCIe3.0 |
2 |
PCIe 3.0，1x2Lanes 或 2x1Lane，每Lane最高速率8.0Gbps |
|
|
UART |
10 |
最高速率4Mbps |
|
|
CAN |
3 |
CAN2.0 B |
|
|
4 |
支持主从模式，软件可配置 |
||
|
I2C |
5 |
支持7bits和10bits地址模式，最高速率可达1 Mbit/s |
|
|
PWM |
16 |
32bits定时器/计数器 |
|

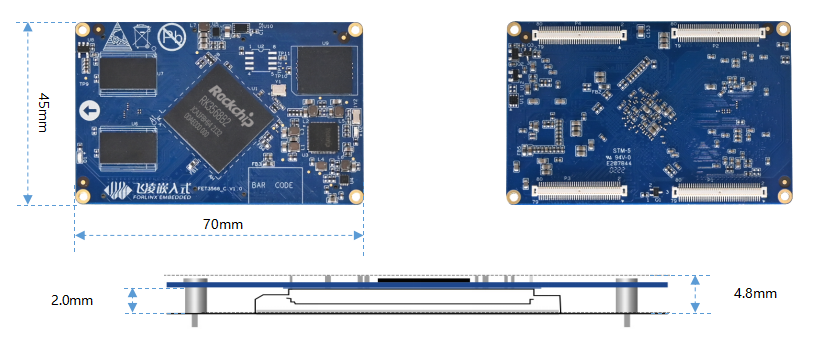

▊ 瑞芯微RK3568核心板外观尺寸
安装后高度示意图
注：尺寸公差±0.2mm
▊ 瑞芯微RK3568系列外设支持清单：Linux4.19驱动支持列表
|
接口 |
功能 |
|
|---|---|---|
|
I2C |
电容触摸 |
FT5x06 |
|
I2C |
电容触摸 |
GT928 |
|
I2C |
PCF8563T |
|
|
SDIO |
Wi-Fi |
AW-CM358SM |
|
UART |
BT |
AW-CM358SM |
|
USB |
UVC摄像头 |
罗技C270 |
|
USB |
4G |
移远EM05-CE R2.0（驱动兼容EC20-CEHDLG） |
|
USB |
移远RM500U |
|
|
MIPI-CSI |
摄像头 |
OV13850 |
|
PCIe |
千兆以太网 |
FIT-RTL8111F_PCIE_V1.0 |
|
MIPI-DSI |
7英寸液晶屏 |
FIT-LCD7.0C V2.1 1024×600分辨率 |
|
LVDS |
10.1英寸液晶屏 |
FIT_LVDS10.1C_V2.0 2380×800分辨率 |
|
eDP |
12.5英寸液晶屏 |
BOE NV125FHM-N82,12.5吋,1920×1080 |
|
RGMII |
千兆以太网 |
RTL8211FSI-CG |
|
PWM |
LCD背光 |
通用 |
|
UART |
通用 |
通用 |
|
SPI |
通用 |
通用 |
|
通用 |
通用 |
▊ 瑞芯微RK3568系列外设支持清单：Android11驱动支持列表
|
接口 |
功能 |
方案 |
|---|---|---|
|
I2C |
电容触摸 |
FT5x06 |
|
I2C |
电容触摸 |
GT928 |
|
I2C |
RTC |
PCF8563T |
|
SDIO |
Wi-Fi |
AW-CM358SM |
|
UART |
BT |
AW-CM358SM |
|
USB |
UVC摄像头 |
罗技C270 |
|
USB |
4G |
移远EM05-CE R2.0（驱动兼容EC20-CEHDLG） |
|
USB |
5G |
移远RM500U |
|
MIPI-CSI |
摄像头 |
OV13850 |
|
PCIe |
千兆以太网 |
FIT-RTL8111F_PCIE_V1.0 |
|
MIPI-DSI |
7英寸液晶屏 |
FIT-LCD7.0C V2.1 1024×600分辨率 |
|
LVDS |
10.1英寸液晶屏 |
FIT_LVDS10.1C_V2.0 2380×800分辨率 |
|
eDP |
12.5英寸液晶屏 |
BOE NV125FHM-N82,12.5吋,1920×1080 |
|
RGMII |
千兆以太网 |
RTL8211FSI-CG |
|
PWM |
LCD背光 |
通用 |
|
UART |
通用 |
通用 |
|
SPI |
通用 |
通用 |
|
GPIO |
通用 |
通用 |
▊ 瑞芯微RK3568系列外设支持清单：Forlinx Desktop 20.04驱动支持列表
|
接口 |
功能 |
方案 |
|---|---|---|
|
I2C |
电容触摸 |
FT5x06 |
|
I2C |
电容触摸 |
GT928 |
|
I2C |
RTC |
PCF8563T |
|
SDIO |
Wi-Fi |
AW-CM358SM |
|
UART |
BT |
AW-CM358SM |
|
USB |
UVC摄像头 |
罗技C270 |
|
USB |
4G |
移远EM05-CE R2.0（驱动兼容EC20-CEHDLG） |
|
USB |
5G |
移远RM500U |
|
MIPI-CSI |
摄像头 |
OV13850 |
|
MIPI-DSI |
7英寸液晶屏 |
FIT-LCD7.0C V2.1 1024x600分辨率 |
|
LVDS |
10.1英寸液晶屏 |
FIT_LVDS10.1C_V2.0 2380x800分辨率 |
|
eDP |
12.5英寸液晶屏 |
BOE NV125FHM-N82,12.5吋,1920*1080 |
|
RGMII |
千兆以太网 |
RTL8211FSI-CG |
|
PWM |
LCD背光 |
通用 |
|
UART |
通用 |
通用 |
|
SPI |
通用 |
通用 |
|
GPIO |
通用 |
通用 |
▊ 瑞芯微RK3568系列产品资料清单：
|
Linux4.19资料列表 |
使用手册、编译指导手册、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具、USB OTG烧写工具、QT测试例程源码、应用笔记* |
|
Android11资料列表 |
使用手册、编译指导手册、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具、USB OTG烧写工具 |
|
Forlinx Desktop 20.04资料列表 |
使用手册、编译指导手册、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具、USB OTG烧写工具 |
|
硬件资料列表 |
硬件手册、底板原理图源文件（AD格式）、底板PCB源文件（AD格式）、底板原理图PDF、芯片数据手册、核心板2D CAD图、底板2D CAD图、引脚功能复用表、设计指导* |
*：产品发布后陆续提供和丰富的资料
▊ 瑞芯微RK3568系列订货型号清单：
|
规格型号 |
核心数 |
CPU主频 |
RAM |
ROM |
工作温度 |
供货状态 |
|---|---|---|---|---|---|---|
|
FET3568-C+201GSE8GCE10:A1 |
4×A55 |
2.0GHz |
1GB |
8GB |
0~+80℃ |
试制 |
|
FET3568-C+202GSE16GCA10:xx |
4×A55 |
2.0GHz |
2GB |
16GB |
0~+80℃ |
批量 |
|
FET3568-C+204GSE32GCC10:xx |
4×A55 |
2.0GHz |
4GB |
32GB |
0~+80℃ |
批量 |
|
FET3568J-C+181GSE8GID10:A1 |
4×A55 |
1.8GHz |
1GB |
8GB |
-40~+85℃ |
试制 |
|
FET3568J-C+182GSE16GIB10:xx |
4×A55 |
1.8GHz |
2GB |
16GB |
-40~+85℃ |
批量 |
|
FET3568J-C+184GSE32GID10:xx |
4×A55 |
1.8GHz |
4GB |
32GB |
-40~+85℃ |
批量 |
|
TBD（全国产）* |
4×A55 |
2.0GHz |
2GB |
32GB |
0~+80℃ |
研发 |
|
TBD（全国产）* |
4×A55 |
1.8GHz |
1GB |
8GB |
-40~+85℃ |
研发 |
|
TBD（全国产）* |
4×A55 |
1.8GHz |
2GB |
16GB |
-40~+85℃ |
研发 |

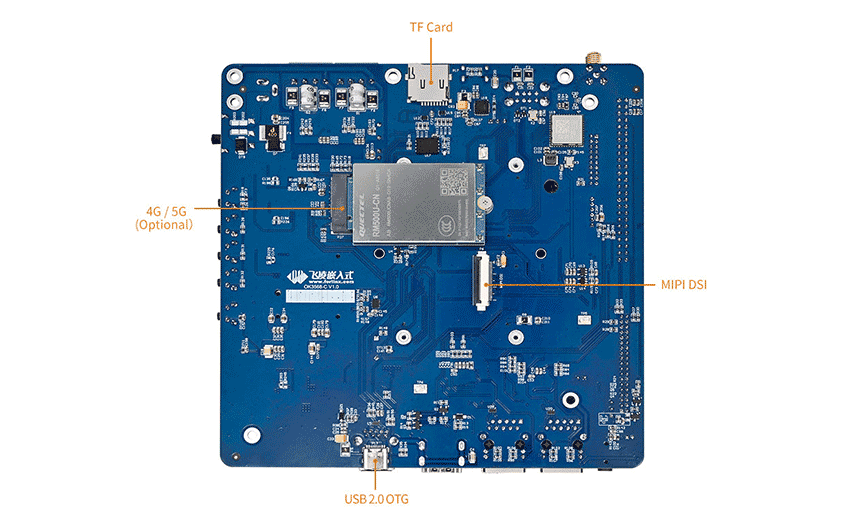

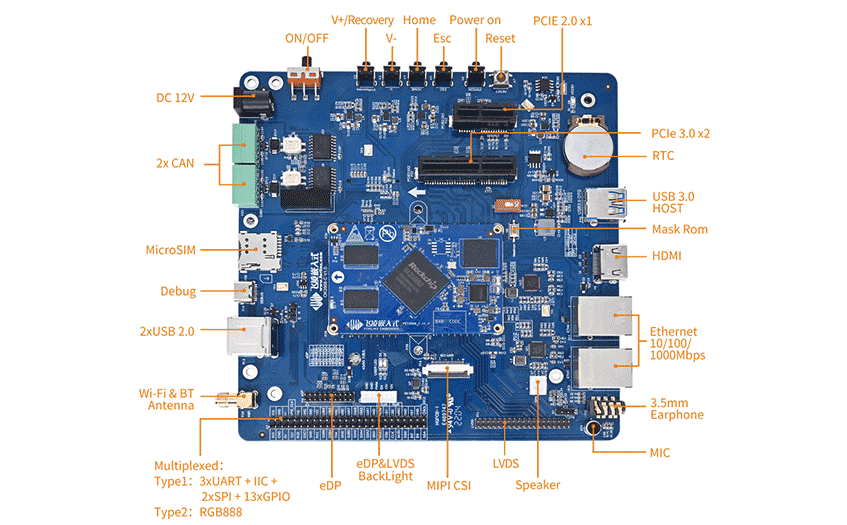

▊ 瑞芯微RK3568系列开发板功能参数
|
功能 |
参数 |
|---|---|
|
HDMI 2.0 |
分辨率可达1080p@120Hz 或 4096×2304@60Hz |
|
eDP |
支持eDP 1.3，分辨率可达2560×1600@60Hz |
|
LVDS |
单通道输出，分辨率可达1280×800 |
|
LCD |
支持RGB888，分辨率可达1280×800，与SPI0、SPI2、UART3、UART4、UART5、UART7复用 开发板默认为上述功能，可通过修改软件设置为RGB功能 |
|
MIPI-DSI1 |
单通道输出分辨率可达1920×1080@60Hz |
|
Camera |
MIPI-CSI，已适配OV13850 |
|
Audio |
1路双声道耳机输出、1路1.3W D类功放输出、1路MIC输入 |
|
TF Card |
支持扩展存储和烧写操作系统 |
|
Ethernet |
2路10/100/1000Mbps自适应网口，RJ45引出 |
|
4G/5G |
M.2 Key-B，内含USB 3.0/2.0接口，可用于扩展4G/5G模组 |
|
Wi-Fi&BT |
板载AW-CM358SM，2.4G/5G双频Wi-Fi，BT5.0 其中Wi-Fi功能占用1路SDIO接口、BT功能占用1路UART接口（注：不支持蓝牙音频） |
|
USB 2.0 |
2路USB 2.0 Host，Type-A |
|
USB 3.0 |
1路USB 3.0 Host，Type-A |
|
USB 2.0 OTG |
与USB 3.0同组，可做从模式，用于烧写操作系统和Android ADB调试 |
|
PCIe 2.1 |
标准PCIe x1插座；此功能引脚可复用为SATA功能，通过修改软件 |
|
PCIe 3.0 |
标准PCIe x4插座；可通过软件配置为2路PCIe x1 |
|
UART |
3路3.3V TTL电平，通过2.54mm间距排针引出 |
|
CAN |
2路CAN2.0；带隔离与ESD防护 |
|
SPI |
2路3.3V TTL电平；通过2.54mm间距排针引出 |
|
I2C |
1路3.3V TTL电平；通过2.54mm间距排针引出 |
|
RTC |
板载CR2032电池，断电保持走时 |
|
按键 |
共8个按键，分别为复位，开关机，OTG烧写，Maskrom，VOL+，VOL-，HOME，ESC |
|
Debug |
板载USB转串口芯片由Type-C接口引出，方便笔记本电脑调试 |
|
电源 |
DC 12V输入 |
▊ 瑞芯微RK3568系列行业应用
在工业、医疗、电力、车载交通、环境监测、安防、新能源、通信等多个行业，FET3568-C/ FET3568J-C核心板以其国产化、高性能、多功能、工业级等综合优势，加之飞凌具备竞争力的价格优势及完备的售后技术支持，助力您的产品快速上市，走在行业前沿。
