瑞芯微开发板客制化必备｜启动LOGO+开机动画替换实操指南
Forlinx
2026-02-25 10:31:00
瑞芯微开发板
RK3588
RK3568
RK3576
RK3562
瑞芯微系列开发板支持上电显示LOGO并持续展示至应用启动，默认搭载飞凌嵌入式官方LOGO，用户可根据客制化需求完成LOGO与开机动画的替换，以下为瑞芯微系列（RK3588/RK3576/RK3568/RK3562）全平台、全系统的详细配置与修改方法。
一、系统LOGO显示基础配置修改

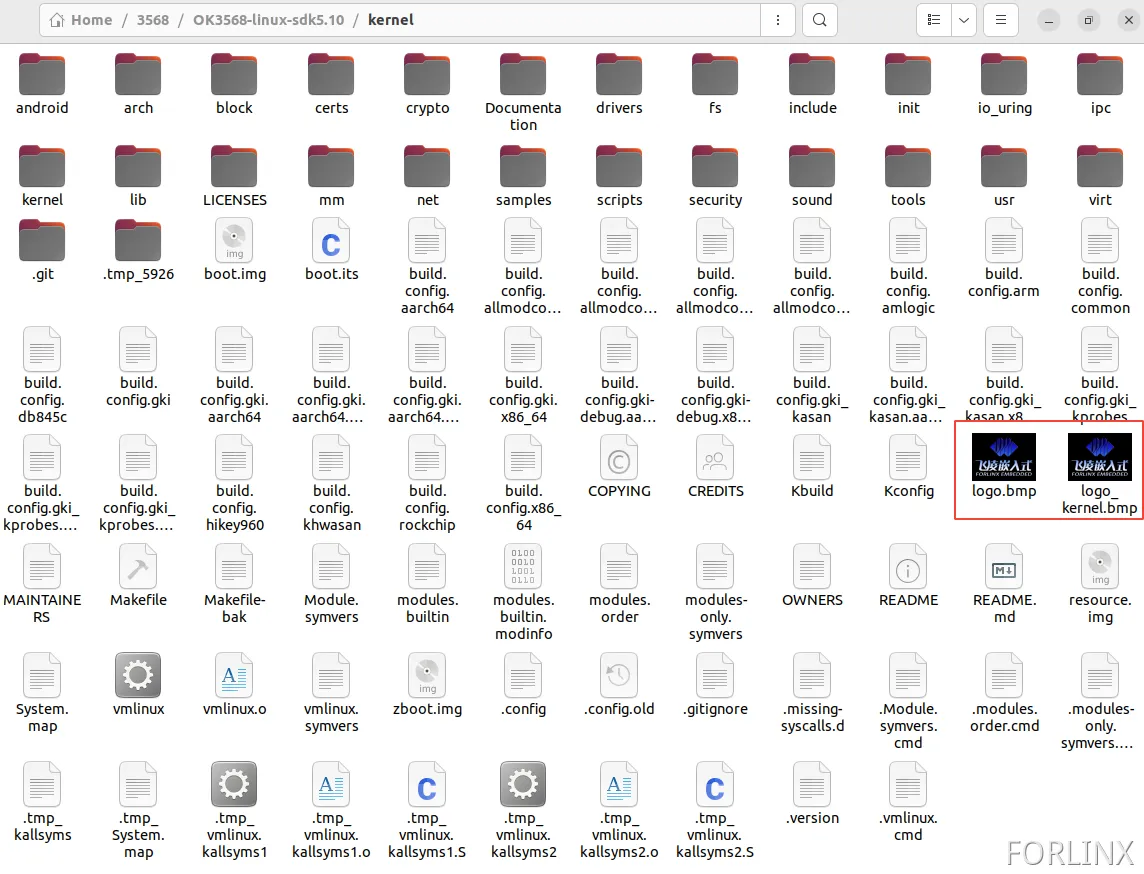

瑞芯微系列开发板的LOGO均通过各平台SDK中kernel目录下的logo.bmp和logo_kernel.bmp两个位图文件配置，直接替换该文件夹下的同名文件即可完成LOGO修改， 文件命名必须严格为logo.bmp和logo_kernel.bmp，不可更改。
二、系统LOGO显示效果调整
（一）LOGO旋转
暂不支持通过系统配置实现LOGO旋转，需提前修改原始BMP文件的显示方向，以此达到LOGO旋转的展示效果。
（二）LOGO显示模式选择

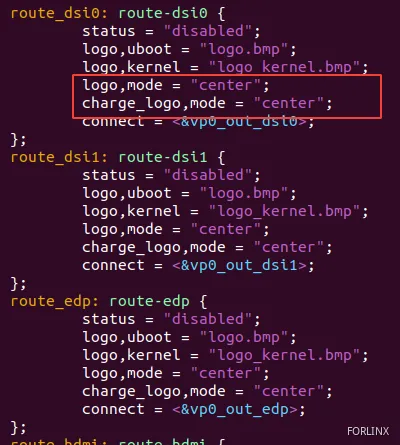

瑞芯微开发板在uboot和kernel两个启动阶段，会分别调用上述两张BMP图，默认采用center居中显示模式，可修改为fullscreen全屏显示模式，需通过各平台对应的dtsi文件配置，以RK3568开发板为例：
修改arch/arm64/boot/dts/rockchip/rk3568.dtsi文件中，panel节点下的LOGO显示模式相关配置即可，核心配置片段如下：
route_dsio: route-dsio{
status = "disabled";
Logo,uboot ="Logo.bmp";
Logo,kernel ="Logo kernel.bmp";
Logo,mode ="center";
charge_Logo,mode="center";
connect=<&vp0_out_dst0>;
};
route_dsi1:route-dsi1{
status = "disabled";
Logo,uboot="Logo.bmp";
Logo,kernel ="Logo_kernel.bmp";
logo,mode ="center";
charge_Logo,mode = "center";
connect=<&vpo_out_dsi1>;
};
route_edp:route-edp{
status = "disabled";
Logo,uboot="Logo.bmp";
Logo,kernel="Logo_kernel.bmp";
logo,mode ="center";
charge_Logo,mode ="center";
connect=<&vpo_out_edp>;
};
（三）显示模式选型建议
BMP格式为无压缩图片，不同显示模式和图片分辨率会影响展示效果与系统镜像大小，具体注意事项如下：
- center居中模式：小分辨率图片的非LOGO区域会以黑色填充，建议更换的LOGO图统一使用黑色背景；
- fullscreen全屏模式：图片会出现明显的缩放模糊效果；
- 大分辨率图片会导致kernel镜像体积过大，造成冗余。
飞凌嵌入式公司推荐采用 小分辨率、黑色背景、居中显示的组合方案。
三、系统LOGO图片格式规范
替换的LOGO图片需严格遵循以下格式要求，否则会导致展示异常甚至系统崩溃：
- 若使用PS工具转换BMP图，需选择 Windows格式、 24位深，并勾选 反转行序；
- 图片分辨率建议不超过1080P，若分辨率过高会导致boot镜像过大，需同步修改EMMC分区大小，否则烧写过程会报错（编译环节可正常执行）；
- 因VOP虚宽以word为单位，RK全平台要求LOGO图片按4byte对齐，其中356x平台需满足 分辨率位宽为4pixel对齐，否则启动过程中可能出现概率性系统崩溃，崩溃打印关键信息为rk_iommu Page fault；
- 图片位深仅支持8bit、16bit、24bit、32bit四种，若需减小图片体积，可在该范围内调整位深。
四、瑞芯微各型号开发板用户层LOGO替换方案
部分型号开发板支持在用户空间直接更换开机LOGO，无需修改源码并重新编译烧写，核心为新增LOGO分区并配置相关脚本/文件，各型号具体实现方法详见飞凌嵌入式在线文档中的 《瑞芯微平台开发手册》，关键信息如下：
- OK3568（4.19.206 Buildroot）：以patch格式在源码中修改，新增boot分区并创建开机自启脚本，脚本可检测U盘内的LOGO图片，自动读取并生成logo.img镜像，通过dd命令烧写至LOGO分区； 点击查阅
- OK3576（6.1.75 Android14）：基于OK3576-C_Android14_用户资料_R1修改，因uboot源码不开源，提供编译好的uboot.img直接使用；若更新用户资料版本，需先验证后再部署；点击查阅
- OK3562（5.10.198 Buildroot）：添加独立LOGO分区，后续可直接在开发板端完成LOGO图片更换，操作无需依赖源码编译。 点击查阅
五、开机动画修改方法
Buildroot和Forlinx Desktop系统默认无开机动画，可通过内核进程绘制实现动画效果， 注意：该方法会增加系统启动时间；Android系统则支持通过专用动画文件配置开机动画，各系统具体实现如下：
（一）Buildroot系统添加LOGO动画效果（以OK3568 4.19.206 Buildroot为例）
需先将启动动画的连续图片转换为指定的ppm格式，转换步骤如下：
- 若为PNG格式：pngtopnm logo.png > logo.pnm
- 若为BMP格式：bmptopnm logo.bmp > logo.pnm
- 颜色量化：pnmquant 224 logo.pnm > logo224.pnm
- 转换为目标格式：pnmtoplainpnm logo224.pnm > logo_linux_clut224.ppm
具体后续配置详见 《瑞芯微平台开发手册》。点击查阅
（二）Android系统开机动画修改（以OK3568 4.19.193 Android11为例）
- 动画核心文件：开机动画由bootanimation.zip压缩包实现，包含part0文件夹和desc.txt文件两部分；
- part0文件夹：存放与屏幕分辨率一致的动画图片，图片命名需按数字递增排序；
- 关键注意事项：图片位深需严格控制，经测试高位深（32位深）会导致动画无画面，默认推荐使用8位深；
具体配置与文件制作方法详见 《瑞芯微平台开发手册》。点击查阅
