一种基于输出电压的欠压保护电路设计方案
一般DC-DC电源芯片内部都有一个under voltage lock out（UVLO）功能，其作用是当芯片的供电电压低于UVLO的门限值时，关闭IC，以免IC工作异常。
但是很多情况下，我们更关心的是芯片的输出电压是否满足板卡功能模块的正常运行。
案例说明：板卡供电电源为DC_12V，DC_12V经MP2307降压到5V，给板卡其他功能电路供电。同时板卡上有一超级电容SCB作为备用电源，当DC_12V突然掉电时，可继续由SCB供电，保证数据不丢失。板卡电源设计如下：
大家知道，超级电容两端电压会随着放电时间的增长而降低。当其电压降低到一定程度时，MP2307的输出电压VCC5V也会随之降低。而板卡上核心部件供电电压低于4.3V时，会出现异常。
因此，需要设计一个输出欠压保护电路，使VCC5V低于4.3V时，能关闭MP2307，保证核心部件正常运行。
首先用比较器LM2901搭建欠压保护电路如下：
可以看到，电路正常运行过程中，当VCC5V低于4.37V时，可关闭MP2307。满足欠压保护要求。
但是系统刚上电时，VCC5V是没有的，EA一直为低电平，即MP2307一直处于关闭状态。那此时如何开启MP2307呢？
这里我们在电路上加入一个信号DC_12V，如下图：
由于电容两端电压不能突变，系统刚上电时，C7右侧节点会有一个瞬时12V的电压，该电压可保证上电时，顺利开启MP2307。
本电路巧妙地利用了电容两端电压不能突变的特性，保证了上电瞬间，顺利开启MP2307。

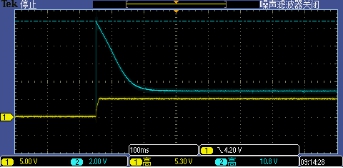

用示波器测量该节点处电压波形如下（蓝色）：
可以看到C7右侧节点电压，在上电瞬间，因电容上电压不能突变（来不及充电，相当于短路），输入电压全降在电阻R4上，之后，电容C7的电压按指数规律快速充电上升，R4上电压对应的按指数规律快速下降。
C7两端并联电阻R9，阻值远大于R5，降低了DC_12V对R4上电压的影响。
综上，我们设计了一个基于输出电压的欠压保护电路。希望该电路能对大家今后的工作有所借鉴。
