多路全景拼接监控方案
单摄像头视野有限：广域监控如何一张图看完
一个摄像头的监控范围有限，但客户要监控的区域往往很广。在巡检、安防等应用场景中，客户需要将多个摄像头的画面拼接成一个整体画面，实现集中分析和集中显示——这正是飞凌 RV1126B 全景拼接方案要解决的问题。
以高压线路杆上监测为例，杆上约六米多高的位置需要监控线路上是否有塑料袋、鸟巢、冰等异物，以及远处是否有山火、滑坡等隐患，但 一个摄像头只能看到一部分，给省调、地调上传的数据并不完整。借助全景拼接技术，可将 360° 范围内的图像拼接成一张完整图片并上传，调度中心查看时呈现为一个完整图像。类似地，楼宇长距离覆盖、矿车巡检、船舶监控等场景同样面临"单摄看不全、多路难集中"的问题。
单摄视野有限
普通摄像头视角范围有限，一个摄像头只能覆盖一部分区域，广域场景无法完整呈现，需要多路画面拼接成整体。
上报数据不全
高压线路杆上等场景中，单路画面无法覆盖 360° 范围，上传至省调、地调的数据不完整，影响集中研判。
多路难集中
多路独立画面分散在多个屏幕上，缺乏统一视图；拼接成一张完整图像后，才能实现集中分析与集中显示。

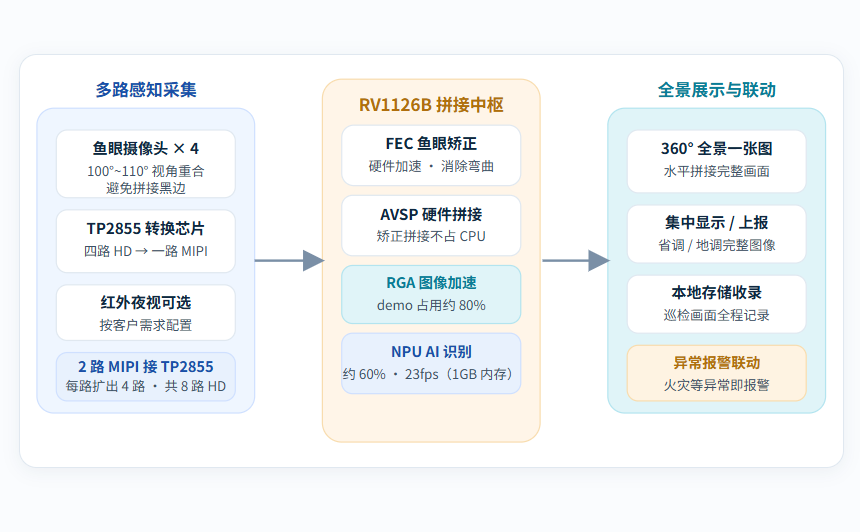

方案架构：鱼眼采集 → TP2855 转接 → RV1126B 硬件拼接
方案以鱼眼摄像头扩大单路视角，通过 TP2855 转换芯片将四路高清信号转换为一路 MIPI 信号接入 RV1126B；矫正与拼接均由芯片内专用硬件加速单元完成，不占用 CPU，拼接完成后即可叠加 AI 智能识别。
RV1126B 多路全景拼接终端四路鱼眼采集 · 硬件矫正拼接 · 拼接后 AI 识别
方案概述：多路鱼眼摄像头采集画面，经 TP2855 转换芯片将 HD 信号转换为 MIPI 信号接入 RV1126B；芯片内专用硬件加速单元先完成图像矫正（消除鱼眼弯曲效应），再进行图像拼接形成完整画面，全程不占用 CPU；拼接完成后可叠加 NPU 智能识别，识别到火灾、异物等异常情况时立即报警。
架构特点：RV1126B 提供两路 MIPI CSI 接口，每路通过 TP2855 转换芯片将 4 路 HD 信号合为一路 MIPI 接入，双路最大可支持 8 路 HD 摄像头；矫正、拼接由专用硬件加速单元完成，demo 实测 CPU 占用仅 20%~30%。拼接形态灵活，可支持两路 180° 拼接、四路 360° 拼接乃至五路 360° 拼接。
适用场景：矿车自动化巡检、楼宇长距离全景覆盖、高压线路杆上 360° 监测、船舶全景监控、运输船舱红外监测等巡检与安防场景。
两种拼接形态：水平全景拼接与鸟瞰环视拼接
全景拼接一般有两种形态，视角方向与应用环境不同：一种像手机相册里的全景照片，围绕一圈水平拼接，叫全景拼接；另一种像汽车倒车时的 360° 影像，从上往下看，也叫鸟瞰拼接。两者应用场景各有侧重。
| 拼接形态 | 视角方向 | 直观示例 | 典型应用 |
|---|---|---|---|
| 全景拼接（水平） | 水平方向，围绕一圈拼接 | 手机相册中的全景照片 | 水平角度的大范围拼接，如楼宇全景、高压线路 360° 监测、船舶全景监控 |
| 环式拼接（鸟瞰） | 垂直方向，从上往下看 | 汽车倒车时的 360° 影像 | 车辆周边环视，如汽车 360° 影像、矿车巡检环视，应用较多 |
注：两种形态的拼接能力基于同一套方案底座，差异在摄像头安装方式与视角方向。
水平全景拼接：大范围长距离
围绕一圈水平展开，适合长距离、大范围的监测区域，如高压线路杆上 360° 全景、船舶全船覆盖、楼宇全景，多路画面拼成一张完整图片。
鸟瞰环视拼接：车辆周边
从上往下看，适合车辆与移动设备周边环视，如矿车巡检 360° 环视、汽车倒车 360° 影像，周边环境一览无余。
五大核心能力：看得全、拼得准、认得清、省得下
方案围绕广域监控的真实需求，构建鱼眼广角采集、硬件矫正拼接、灵活拼接组合、拼接后 AI 识别与场景化定制五大核心能力，一套 RV1126B 底座覆盖多种巡检安防场景。
鱼眼广角采集，单路视角更大
普通摄像头视角范围有限，鱼眼摄像头将正常图像压缩为鱼眼视角，以扩大单路覆盖范围，用更少的路数覆盖更广的区域。
硬件矫正拼接，不占用 CPU
矫正采用 FEC 硬件加速单元，拼接采用 AVSP 硬件加速单元，消除鱼眼弯曲、合成完整画面全程不占 CPU，demo 中 CPU 使用率仅 20%~30%。
灵活拼接组合，按场景配置
支持两个摄像头 180° 拼接、四个摄像头 360° 拼接、五个摄像头 360° 拼接等灵活组合；摄像头角度需有一定重合，避免拼接处出现黑边。
拼接后 AI 识别，异常即报警
拼接完成后叠加 NPU 智能识别，demo 实测在 1 GB 内存核心板下约 60% NPU 占用即可支撑 23fps 识别，识别到火灾、异物等异常情况时立刻报警。
场景化定制，按需配置镜头
客户可按需选择鱼眼或非鱼眼镜头，需要红外夜视的也可配置带红外的 HD 摄像头，舱内温度、烟雾等特殊监测需求同样可定制实现。
Demo 实测性能
方案 demo 已在 RV1126B 平台实际运行验证：矫正与拼接全程硬件加速，CPU 占用低，NPU 支撑拼接后的实时 AI 识别，整机资源占用留有充足余量。
| 性能指标 | 实测数值 | 说明 |
|---|---|---|
| AI 识别帧率 | 23fps | 拼接完成后每秒可识别 20 多张图像 |
| NPU 使用率 | 约 60% | 基于 1 GB 内存核心板实测，支撑 23fps 端侧智能识别 |
| RGA 图像加速单元 | 约 80% | 图像加速单元参与处理 |
| CPU 使用率 | 20%~30% | 矫正、拼接由硬件完成，CPU 占用低 |
| 内存占用 | 约 27% | 以系统内存为主 |
注：以上为方案 demo 实测数据，具体数值随拼接路数、分辨率与识别模型不同而变化；上述 NPU 占比基于 1 GB 内存核心板实测。RV1126B 提供两路 MIPI CSI 接口，每路经 TP2855 转换芯片可扩展接入 4 路 HD 信号，最大支持 8 路 HD 摄像头。
硬件加速省 CPU
矫正、拼接均不使用 CPU，而是采用专门硬件加速单元，demo CPU 使用率仅 20%~30%，为上层业务留足算力空间。
方案可二次开发
镜头选择（鱼眼/非鱼眼/红外夜视）、拼接路数与 AI 识别算法均可按客户需求定制，配合飞凌核心板形态灵活落地。
落地案例与行业扩展
全景拼接方案已在一批真实客户场景中推进落地，覆盖矿区、楼宇、电力、船舶与新能源运输等方向，拼接路数与摄像头形态按现场需求灵活配置。
矿车自动化巡检
矿区巡检车搭载全景拼接系统，巡检一圈后 360° 画面全部收录并存储；可部署 AI 算法，识别到火灾或异常情况时立刻报警。
高压线路杆上监测
杆上约六米多高，监测塑料袋、鸟巢、冰、山火、滑坡等；360° 图像拼接成一张完整图片上传国网，省调、地调查看时呈现完整图像。
船舶全景监控
船身约 160 米的客户项目，规划约 12 个摄像头做船上拼接监控；考虑船身长度与椭圆形状，整体监测距离预计达四五百米。
运输船舱红外监测
运输汽车船舱内设有约 60 平方米房间，安装红外成像摄像头，实时监测新能源汽车舱内的温度与烟雾情况。
楼宇长距全景覆盖
旧楼到新楼长距离场景，单个摄像头拍不全，四个摄像头拼接成全景效果，新楼旧楼都能拍摄清楚，实现集中显示。
更多巡检安防场景
适用场景偏视频监控居多，客户可按需选择鱼眼或非鱼眼镜头、红外夜视等配置，六路乃至更多路数的拼接能力均可扩展。
