嵌入式在电子价签系统的应用

原创 2020-09-10 14:49:00 S5P4418 S5P4418核心板 iMX6UL i.MX6UL iMX6UL核心板

2020年9月10日



一、电子价签技术概况

电子价签,也叫电子货架标签,是一种带有信息收发功能的电子显示装置。可以显示文本、数字、图片、色块、条形码和二维码,主要应用于超市、便利店、药房等显示价格信息的电子类标签。

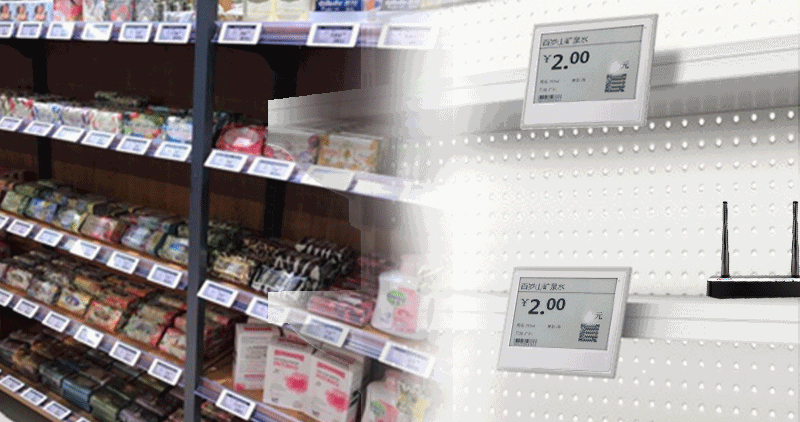

电子价签放置在货架上,用以显示价格等商品信息,通过有线或无线网络与应用企业的商品信息数据库相连,形成完整的电子价签系统,电子价签能实时响应管理后台发出的变价需求,可以快速、集体进行变价,使线上线下信息保持同步,克服了传统纸质标签的硬性缺点。



二、电子价签技术优势

电子价签技术与传统纸质价签相比,应用电子价签技术的优势分别体现在 节约经营成本、提高管理效率,提升用户体验、创新营销模式四个层面。

节约经营成本:由于电子价签的应用,人工申请、调价、打印、营业员去货架前端更换等变价流程都可以省略。所有门店的价格由后台统一管理,商家一键变价。例:省去人工成本,一家有20000个电子价签的商超,可以节约10-15个人工。其次,电子价签重复使用,环保意义重大,只在更换价格消耗电量,平时显示基本不耗电,节省了大量纸质标记,打印机,墨水。电力等物力成本,电子价签平均使用寿命5年,这期间节约的人工成本和打印耗材等物力成本之和足矣覆盖前期投入的成本。

提高管理效率:提高变价效率,统一变价,单个变价,可通过手持终端对商品扫码进行线下修改,同时反馈给服务器进行信息保持。第二提高拣货,补货效率,系统有定位功能,方便拣货。传统的拣货流程平均15分钟捡到一个单子,公开资料了解,电子价签的盒马店铺,拣货员每单拣货56秒。同时电子价签能够实时显示库存,方便补货。

提升用户体验:电子价签统一外观及规格大小,美观整洁,不易掉落,安装牢固。显示信息丰富,显示二维码,条形码。

创新营销模式:电子价签与ERP关联后,线上线下促销实时同步;线下用户向线上转化,电子价签结合二维码提供更多的优惠方式,支持用户扫描条形码,二维码链接到线上,实现线下用户转化,多维度数据采集,实现精准营销。

三、电子价签构成





(1)电子价签作为系统的核心,蓝牙模块和电子墨水屏的选择组合备受青睐

显示材料选择电子墨水屏,网络通讯选择低功耗蓝牙模块是目前厂商的主流选择。

(2)AP基站作为网关,负责网络管理

基站向下使用蓝牙与电子价签连接,向上可以使用有线或者无线网路和系统服务器连接,作为网关时,负责进行协议转换、电子价签管理。后台配置人员变更价格时,价格变更指令先下发到网关,再由网关选择合适的时机精准下发到指定的电子价签。为了让电子价签更加省电,更多的运算工作会由网关承担,屏蔽电子价签不需要的动作。

(3)电子价签管理平台,打通线上线下

电子价签管理平台是管理人员进行价签管理的操作平台,提供了后台修改商品信息,前台电子价签和线上商品信息同时变化的功能。

(4)手持终端方便工作人员进行管理

PDA手持终端,店员在部署时先将空白价签放好,再使用PDA逐个建立电子价签与商品的对应关系,最后统一在电子价签管理平台下发模板,确定价格。如果要修改或者下架某种商品,店员使用PDA扫描一下电子价签上的条码,就可直接进行管理。同时,修改后的商品信息也可以同步显示在线上服务平台,可以时刻做到信息同步。

四、使用功能接口

■支持网口,连接电子价签管理系统中心服务器。

■支持 UART或USB接口的LoRa/Zigbee功能扩展,基站发送无线报文信息给电子价签;ZigBee通信方式功耗低和组网方便,传输速率高;LoRa通信方式通讯距离远并且功耗低。

■工业级设计和用料,高品质保证基站安装后长期稳定运行。

■支持扩展4G和WiFi,网络部署方案更方便灵活。wifi 网卡 sd卡 串口 spi poe供电,不需要界面。

推荐平台:FETMX6UL-C核心板 (纯网关) FET4418-C核心板  (网关+本地服务器)
