干货分享丨如何在iMX8MQ 核心板上实现低功耗音频播放

原创 2020-12-07 10:15:00 iMX8MQ imx8 i.mx8

飞凌嵌入式FETMX8MQ-C核心板基于NXP i.MX8MQ处理器设计,该处理器拥有4个Cortex-A53处理器(工业级主频最高为1.3GHz、商业级主频最高为1.5GHz)+1个Cortex-M4处理器。本文将系统讲解——如何在FETMX8MQ-C核心板上实现低功耗音频播放。

01、低功率音频应用概述

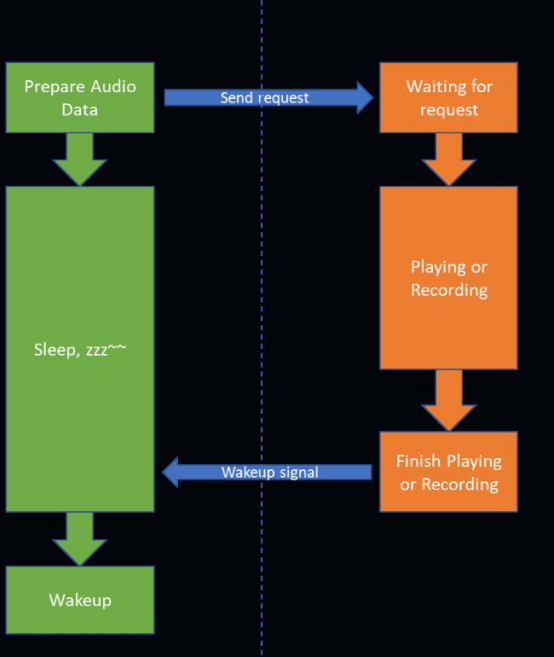

在这个应用中,i.MX8处理器A53内核会向M4内核发送请求,然后休眠。M4核独立播放或录制音频,操作完成后唤醒A53核。



五个软件组件被创建来实现这个功能:


  • Linux的Play和 record应用
  • Linux RPMSG 字符设备驱动
  • Linux 远程核心共享内存驱动程序
  • FreeRTOS 音频服务


·



低功率音频程序


02、软件设计



❶ RPMSG字符设备驱动程序

i.MX8上,核心间使用RPMSG机制来进行消息通信。RPMSG是基于MU模块实现的。


❷ 远程核心共享内存驱动程序

在低功耗音频应用中,Linux需要创建一个非缓冲、非缓存和连续的内存来存储解码的音频数据。M4core只能处理这样的内存空间。

此外,Linux需要获得内存的物理地址并将其传递给M4核心。

通常,在Linux中,我们有两种方法来创建这样的内存空间。



  • 使用DMA内存空间,这是使用CMA(连续内存分配器)。
  • 在DTS文件中预定义了一个保留的内存空间。




这里我们建议使用DMA内存空间。它更灵活。我们不需要分配一个保留的内存空间,我们可以释放分配的空间。同时,我们可以得到实际地址。

对于这种情况,函数dma_alloc_coherent()是一个理想的函数。

在此基础上,我们创建了一个远程核心共享内存驱动程序,它可以帮助用户分配、读写DMA相干内存空间。


❸ AMP优化

默认情况下,当检测到M4时,内核启用所有模块的时钟。所以SOC电流会很大。在i.mx8M上,电流大约是500毫安。

因此在内核中,我们需要启用m4程序所需的时钟,并对所有其他模块的时钟进行使能。


❹ Linux低功率音频应用程序设计

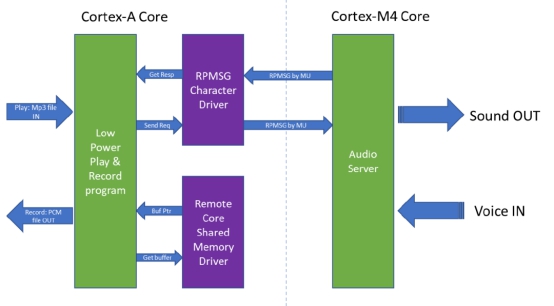

下图表明低功耗播放音频功能的模块间的关系



1. 低功耗播放程序

低功耗播放程序将解码mp3文件,并在M4核心上播放该文件。

在本程序中,我们将:




  • 解码mp3音频文件。
  • 复制解码数据到共享内存空间。
  • 将已分配缓冲区的物理地址发送到M4核心。
  • Linux休眠,等待唤醒信号。
  • 当播放结束时,MU中断信号唤醒Linux。




2.低功耗录音程序

低功耗录音程序将接收M4核心上的声音,并在“A53”核心上保存PCM原始数据。

程序将:



  • 分配足够的共享内存空间。
  • 将已分配缓冲区的物理地址发送到M4核心。
  • Linux休眠,等待唤醒信号。
  • 当录音完成时,MU中断信号唤醒Linux。
  • 从共享内存空间获得音频数据并保存到文件。




3.Decode mp3音频文件

在这个程序中,我们使用gstreamer解码mp3文件到PCM原始数据。


4.复制解码数据到共享内存空间

在这里,我们将使用远程核心共享内存驱动程序将PCM原始数据复制到一个连续的内存空间。


5.将已分配缓冲区的物理地址发送到M4核心

使用RPMSG字符设备发送物理地址的缓冲区到M4核心。

这里我们强调,通常,在一个核心和M4核心之间应该有一个协议。使用RPMSG字符设备,可以在用户空间中实现协议。例如,在低功耗播放程序中,为了访问远程M4核上的音频设备,我们创建了一个音频请求和响应协议。


6. Linux 内核休眠

在Linux中进入挂起模式的命令是:

echomem > /sys/power/state


7. Linux 内核唤醒

在ATF补丁中,我们添加了MU中断作为唤醒源。当Linux内核从M4核得到MU中断时,它将被唤醒。


❺ 在Cortex-M4核上的音频服务

在Cortex-M4内核上创建了一个音频服务器示例。音频服务在低功耗应用程序中,A53和M4之间定义的协议中,实现的是播放或录制的功能。


03、运行低功率音频的程序示例

本章介绍了运行低功率音频的程序示例

❶ ATF 低功耗补丁

ATF实现了功率状态协调接口(PowerState Coordination Interface, PSCI),并具有低功耗的特性。

在默认BSP发行版的Linux内核中,它将会使Cortex-A53内核和Cortex-M4内核同时处于挂起模式。因此ATF需要一个补丁来配合低功耗应用。

ATF补丁将阻止DDR进入retention模式,并且不禁用PLLs


❷ 重新编译内核和驱动

在内核中,加上RPMSG字符设备驱动程序和远程内核共享内存驱动程序的补丁。


❸ 编译低功耗音频应用

编译低功耗音频应用


❹ 编译Cortex-M4核应用

Cortex-M4应用是由IAR开发的,IAR并打开音频服务器示例并编译。


❺ 准备好测试环境

连接好A核和M4核调试串口

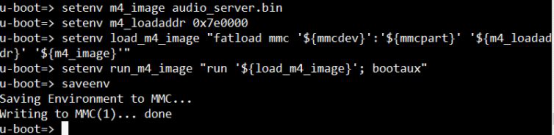

❻ 启动uboot运行M4核音频服务程序

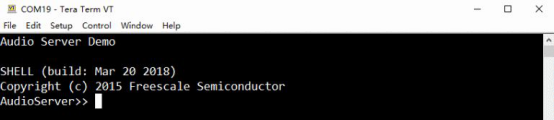

在M4核调试串口可以看到




❼ 运行低功耗音频应用

当音频服务在M4内核上运行时,在u-boot中引导内核。

安装RPMSG字符设备和远程核心共享内存驱动程序。



运行./lp_play./ xxxxx .mp3启动低功耗播放。


调试信息:

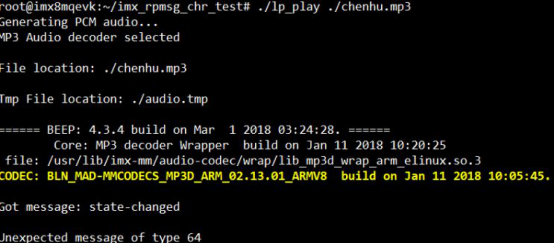

解码

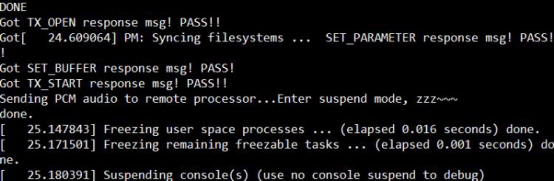

播放并睡眠

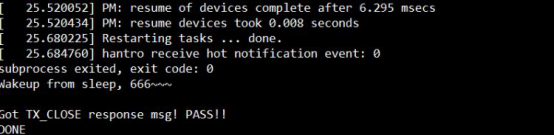

唤醒



运行./lp_record启动低功耗录音。录音的数据将保存为audio_rect.tmp。

04、时间消耗

在低功率音频解决方案中,数据在A53核解码,然后M4核播放。在核之间的协议通信中有一些时间损失。我们试着计算一下这个解的时间损失。

在这个例子中,我们将以两种方式播放48kbps,22050 Hz的steromp3文件,A53核直接播放和M4核通过RPMSG播放。将比较从使用gstreamer打开文件到播放的持续时间。仅对播放进行测试,用户可以根据回放情况对录音进行评估。

播放方法

步骤

延时

A53直接播放

GST Decode -> A53 Playback

116.410ms

M4播放使用RPMSG

GST Decode to Shared Buffer -> Send Msg to M4 -> M4 Playback

467.560ms

由于低功耗音频播放将做额外的操作,如解码mp3到文件,分配CMA缓冲区,将音频数据从文件到缓冲区,然后从缓冲区到CMA缓冲区,需要一些额外的时间,大约350毫秒。

可以对低功耗播放的其他操作进行一些优化,比如在GST解码中使用appsync,它将把mp3数据直接解码到缓冲区中,通过这种方式,额外的时间可以减半。

05、功耗测试

本章对使用或不使用低功率音频比较了功耗。仅对播放进行测试,用户可以根据播放情况对录音进行评估。


正常播放

i.MX8MQ GA EVK low power audio dtb, no display, eth down, SDCard boot, idle



ARM

SOC

GPU

VPU

DRAM

NVC DRAM

电压(V)

0.896

0.877

0

0

0.992

1.096

播放电流(mA)

65

205

0

0

135-446.4

70

功耗

58.24

179.785

0

0

148.8

71

总功耗

458.065

低功耗音频播放

i.MX8MQ GA EVK low power audio dtb, no display, eth down, SDCard boot, idle



ARM

SOC

GPU

VPU

DRAM

NVC DRAM

电压(V)

0.896

0.877

0

0

0.992

1.096

播放电流(mA)

5

230

0

0

150

70

功耗

4.48

201.74

0

0

148.8

71

总功耗

426.26



注:本文来自NXP提供的ApplicationsNote AN12195



点击此处进入飞凌嵌入式官网>>,了解关于FETMX8MQ-C核心板的更多信息。




 www.forlinx.com
