1、5G典型场景及价值
2020年3月，由国家发展改革委、能源局、应急部、煤监局、工信部、财政部、科技部、教育部8 部委联合印发了《关于加快煤矿智能化发展的指导意见》。《指导意见》要求到2021年，建成多种类 型、不同模式的智能化示范煤矿；到2025年，大型煤矿和灾害严重煤矿基本实现智能化；到 2035年， 各类煤矿基本实现智能化，建成智能感知、智能决策、自动执行的煤矿智能化体系。5G网络的上行大 带宽，低时延特性，在煤矿行业应用可以实现快速上传安全生产数据和环境视频，高清音视频通话， 设备远程智能控制等多种应用，进一步降低了煤矿企业综合维护成本，极大提高综采效率，让无人化、少人化的井下开采成为可能。近年来，煤矿行业加速推进信息化、智能化建设，这个曾经被贴上 “傻大黑粗”标签的行业，已经建成了100多个智能化采煤工作面，实现了地面一键启动、井下有人巡 视，我国煤矿企业处于从劳动密集型向人才、技术密集型转变的阶段。
传统井下网络重复投资，维护成本高。井下有6大作业系统，分别是采煤系统、掘进系统、通风系 统、运输系统、排水系统、机电系统；普遍的情况是每套系统都有独立的光纤通信，造成重复投资。 由于井下环境，粉尘和震动造成光衰严重，影响通信质量，维护成本高；现有网络无法满足移动场景 的需求。作为煤矿最重要的作业面、综采面，始终在不断掘进中，光纤有线的连接方式不能很好地适 配。5G替代光纤解决了井下最后500米连接的问题，合并了6大独立的作业系统，帮助煤矿实现“井下 一张网”，同时可以满足作业面、综采面等移动场景，并采用防爆处理，满足井下安全作业需求。满 足露天矿山对无人化的需求。传统露天矿山作业环境恶劣，依托5G通信技术“低时延、高带宽”的优 点，利用5G+北斗高精度定位、智能作业、双向自动驾驶运输、中央控制算法，实现矿山设备集群的 远程遥控、智能自动化作业与协同作业实现露天矿产区铲、装、运的全程无人操作。
5G可以为煤矿向智能化发展提供更有效、更便捷的方案。5G使能透明矿井，井下运作全面可视 化。井下巷道纵横交错，长达30余公里，地面无法获知井下众多人员和设备的位置、状态，对煤矿的 安全管理带来巨大挑战。5G提供地下实时定位服务（未来R16版本可定位到米级，R17可到亚米级）， 连网人员、设备可以实时上报位置，生成井下三维地图，人员、设备位置状态一目了然。井下5G网络 采用下行上行1：3配比，同比5G公网上行提升超过3倍，实测上行达到1Gbps以上，在240米井下可同 时满足30多路4K监控画面的传输（Wi-Fi干扰大无法工作），做到井下综采面作业可视可管。同时 在井下危险地方通过高清视频实时监控，出现任何情况都可以第一时间发现和及时响应。5G使能智能 矿井，实现生产效率大幅提升。综采面分布了2000多个传感器和操作装置，组成安全、作业、管理系 统，系统间相互独立，需要人工协调，5G大连接的特性，把这些系统连接起来，实现感知、监控、告 警、操作等数据的互通和联动，比如安全系统与作业系统耦合，根据井下瓦斯的分布和浓度，自动调 节采煤机的采煤速度。5G使能无人矿井，井下安全获得有效保障。为了识别设备潜在风险，保证安全 生产，综采面每天停工6小时，进行例行的设备检修，例行检修不仅造成煤炭产量减少，而且检修人员 聚集井下带来安全隐患，5G低时延的特性，可以保证综采面实现一边作业一边实时上报工况，使得设 备状态可以被技术人员实时掌握，停机检修的时长和下井检修的人员均大幅减少，未来综采面可以基 于5G实现远程操作，现场的工作人员也将大幅减少，井下围绕综采面工作的人员可以由原先的140人减 少到60人。
5G应用于智慧矿山领域可以很好的解决行业痛点，创造价值，可复制推广性强。各地矿山场景 对无人化的需求迫切，对远程控制的需求相似，解决方案具有较强的可复制性，社会经济效益前景巨 大。第三届“绽放杯”大赛获奖项目中，焦煤集团5G无人矿山项目在露天矿山开展运输车无人驾驶、 器械远程无人操作等应用，人员减少50%，人员伤亡降低为0，直接受益4800万/年，解决事故率高、 招工难、运输效率低等行业痛点。山西省煤炭资源丰富，阳泉煤矿集团旗下的新元煤矿，率先开始5G 智慧采矿试点，目前已经实现远程控制、视频监控、巡检机器人，未来可实现的应用包括传感器数据 采集、定位等。在现有的自动化采矿基础上，利用5G上行大带宽能力，把井下实时画面传输到地面控 制室，采用AI对视频进行分析，识别采矿时的岩石并躲避、监控皮带运输巷道的煤块掉落、以及井下 的人员作业规范与安全、图像的AI识别，各系统协调管理，效率提升30%+。利用5G的低时延，实现地 面对井下设备远程操控，极大的改善了矿工的工作环境，减少人员伤亡风险。

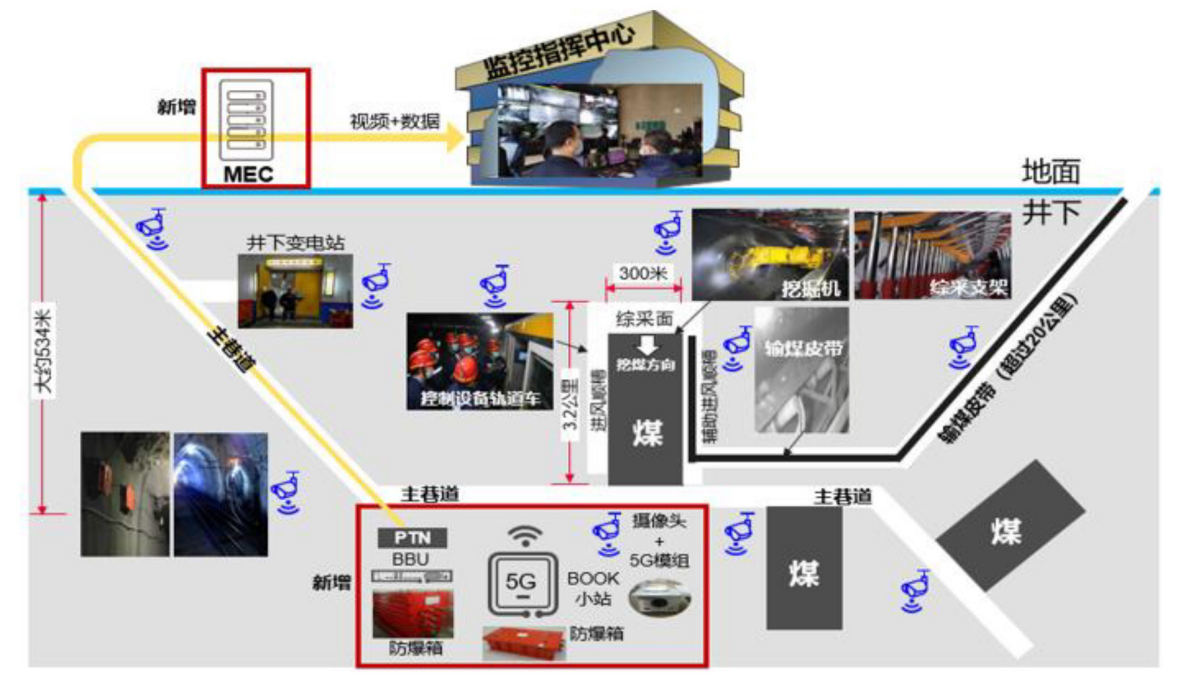

5G智慧煤矿应用示意图
2、未来的发展空间
未来5年，国家要求2025年基本实现矿井智能化，使用开采的新技术、新工艺、新装备，实现矿井 的安全、绿色、智能开采。5G智慧煤矿大有可为，目前全国煤矿数量达5300座，仅山西省年产200万吨以上煤矿达568座，占全国比例10.7%，根据单个5G煤矿项目投资平均水平估算，山西在5G煤矿上的投 入有望超50亿元。我国除山西矿区以外，还有平顶山矿区、六盘水矿区等，预计全国5G智慧煤矿的投 资将超过466亿元。
3、面临的挑战
随着5G技术在智慧煤矿应用的不断深入，5G智慧煤矿有望迎来新一轮的发展机遇，同时也面临着 如下挑战：
• 煤炭行业对井下设备的本安防爆要求，对5G基站、终端设备的发射功率提出挑战，目前规范 要求井下基站设备发射功率小于6W，导致基站覆盖范围小。要求终端设备总功耗小于20W，分解到5G 模组，要求功耗小于5~10W，当前在上行大带宽满负荷发送的情况下，模组持续工作可能会导致功耗 高。
• 煤矿安全生产要求核心网故障时，业务不中断，目前5G核心网的方案，还需要进一步探索如 何保证生产不间断及安全等问题。
• 井下煤矿的采煤机、支架等控制系统，大部分采用的是CAN总线，尚未演进到EHT技术，可靠 性要求99.999%。5G当前还尚无法满足控制系统的通信可靠性要求，需要进一步探索提升5G技术能力。
