ADC接口

以将电阻触摸的 4 路触摸用作 ADC 为例。

1、查看 IMX6ULLRM.pdf 手册中 Chapter 4 External Signals and Pin Multiplexing 有

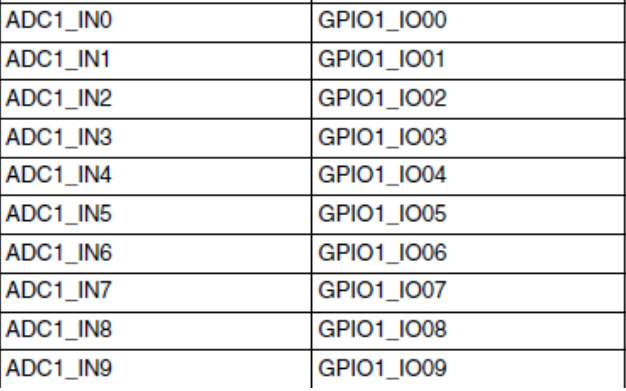

采用 gpio1_io01 gpio1_io02 gpio1_io03 gpio1_io04 作为四路 adc。

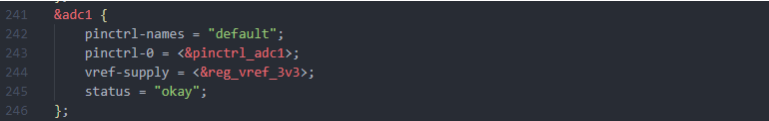

2、在对应的设备树/arch/arm/boot/dts/imx6ull-14x14-evk.dts 中添加&adc1 节点

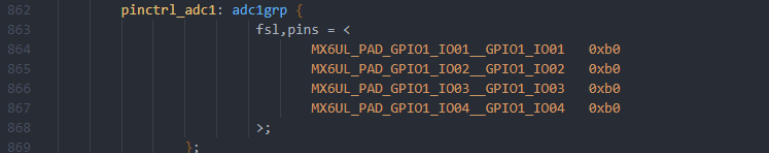

3、默认设备树中已经配置了 pinctrl_adc1
4、将其它复用 gpio01_io01 - gpio01_io04 的地方去掉或者 disabled

5、重新编译设备树并烧录iMX6ULL开发板。

6、查看开发板/dev 下有节点 iio:device0,则驱动加载成功。

cat /sys/bus/iio/devices/iio::device0/in_voltage1_raw(此命令为查看 adc1_in1 的电平状态)
